renault FT 17 i Renault R 35 oraz coś jeszcze

[Landszaft]

Witam zakładam nowy odświeżony wątek w którym będę wstawiał przywiezione elementy z miejsca rozbicia obu wozów. Z uwagi że w lesie tym elementy są na przestrzeni lasu wymieszane i nakładają się na siebie trudno mi jest rozpoznać co jest z jednej jak i drugiej Renówki. Ciekawostką jest to że na pewno jest tam jeszcze jeden pojazd rozbity lub dwa których nie jestem w stanie rozpoznać co to było. Temat będzie się wlekł bo elementów jest sporo a przeznaczony jest dla naprawdę mających wprawne oko. Poprzedni wątek z nierozpoznanymi elementami jest tu http://www.odkrywca.pl/pokaz_watek.php?id=694216#1320746 który zamykam i jeszcze raz powielę podając wymiary i cechy charakterystyczne elementów nie rozpoznanych. A główny temat gdzie będą wklejane rozpoznane elementy jest tu : http://www.odkrywca.pl/moj-pierwszy-czolg-lub-to-co-z-niego-pozostalo,694157.html#694157

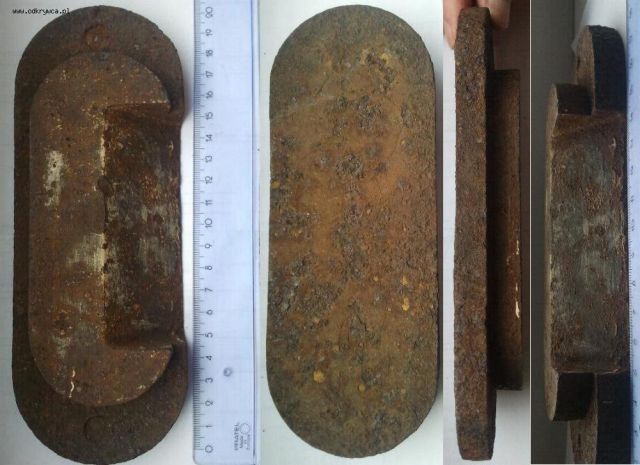

Zachęcam do przeglądania obu wątków i uczestniczenia w rozpoznawaniu elementów oraz pojazdów jakie mogą wystąpić w pewnym lesie. Na początek pewna blaszka pancerna widok z obu stron wymiar 10 x 20 cm grubość 5-6 mm

[Landszaft]

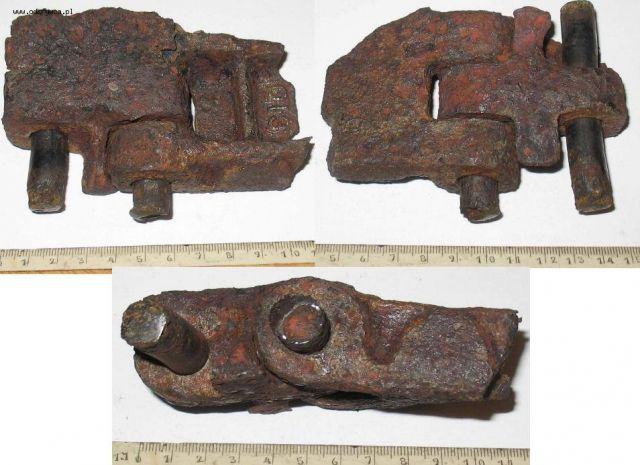

A teraz następny detal rozerwana część gąsienicy , niestety jest to gąską prawdopodobnie brytyjska. Poszukuję zdjęć pojedynczych klepek gąsienicy z czołgu A 13 Cruiser oraz A 10. . Jak widać gąsienica składała się z 2 elementów podstawowej klepki i łącznika między klepkami. Gąsienica miała charakter taki że łącznik umożliwiał zginanie się gąsienicy w jedną stronę a blokował zginanie się w drugą stronę . Czyli gąska mogła tylko wygiąć się zgodnie z kierunkiem jazdy , jak się ją odwróciło na opak" to nie dało się jej zgiąć.

[steell]

Popatrz sie na powyższe zdjęcie na oś tam gdzie brakuje koła :)

[Landszaft]

i o następna duperelka , klapka pancerna która miała zamknięcie sprężynowe maleńkie wymiary 12x9 cm gdzieś na zewnątrz pojazdu , wygląda jak pancerne zamknięcie korka paliwa czy korka do chłodnicy. I jeszcze jedna sugestia którą podsunął mi znajomy do elementu ze zdjęcia 2013-05-13 11:42:12 że to może być reflektor tylny lub przedni opancerzony jak notek

[Landszaft]

jak widać gąsienica wewnątrz była płaska , tak aby koła toczne toczyły się po gładzi gąsienicy.

[Landszaft]

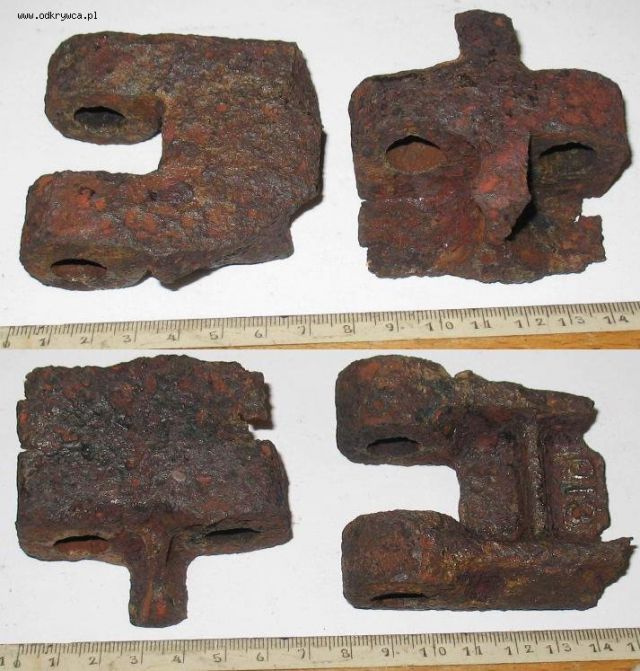

na jednym z detali widać sygnaturę wewnątrz gąsienicy , element który dotykał gruntu . sygnatura to 013 lub O13 albo D13. Niestety jest to maleńki fragment gąski dlatego potrzebuję rys technicznych tych gąsienic lub zdjęć w dużej rozdzielczości samych klepek lub gąsienicy. Niestety jak na razie w necie trafiam na słabe zdjęcia gąsienic tych 2 typów czołgów, a pozwoliło by mi to jednoznacznie zdefiniować jaki był tam rozbity czołg.

[Landszaft]

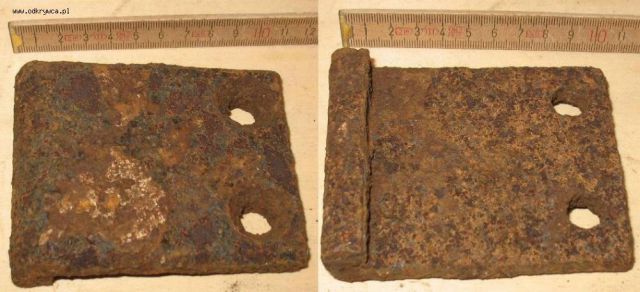

Blaszka z wnętrza pojazdu bo zachowane reliktowe resztki farby w kolorze białym . Blaszka coś trzyma lub blokuje albo zabezpiecza . Tak jak zaznaczam może być od Renaulta FT 17 , R-35, AMR-33 ,AMC-35, Panhard 178, Vickers Carden Loyd, A 10 lub A 9 Cruiser lub jeszcze z czegoś innego.

[lupo55]

Kolega Landszaft napisał: ...nie wiem czy po kształcie uszczelki da się rozpoznać do jakich silników była stosowana.
uszczelka do silników S-47 i pochodnych - czyli benzynowe sam. Star 25,29,66,660.

[steell]

Podobne rozwiązanie, kalpa na tyle

http://www.peachmountain.com/narayan/images/2005_Saumur/Char_B1_bis_010.jpg Char B1

[steell]

Element z dnia 2012-10-22 21:48:56 mosiężny bloczek z otworem w środku przypomina mi część elementu do mocowania metalowych przewodów paliwowych. Przewody są w obejmie przymocowanej o kadłuba, pomiędzy przewodami wystaje śruba na którą nakłada się taki bloczek i okręca nakrętką motylkową. Bloczek dociska przewody do kadłuba i ustala odstęp pomiędzy nimi.
Znalazłem na zdjęciu coś podobnego ale nie wiem co nim było mocowane

http://www.armorama.com/photos/feature/3253/p3290243.jpg

[Landszaft]

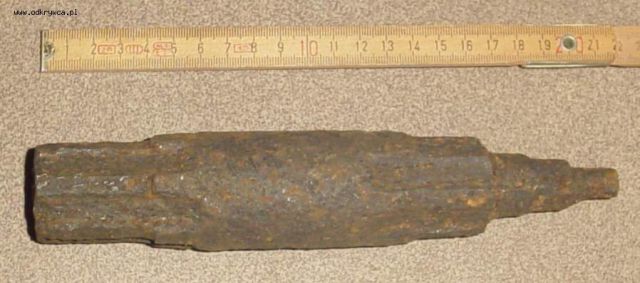

No rewelacja mamy ustalony następny pojazd z grona rozbitych w pewnym lesie. Jak widać same unikalne pojazdy tam yły", szkoda że tylko były i poszły na złom. Ale na tym polega frajda poszukiwań i odnajdywania plam historii naszego kraju. Tu następny element ale już jak widać dotyczy napędu, Może ktoś napisze gdzie to mogło być zastosowane i do czego służyło

[steell]

Pogięta blaszka z postu 2012-10-22 23:20:08 to część jakiegoś przełącznika

[Landszaft]

Oczywiście praktycznie ustalone w jakim czasie zostały rozbite. Nie należały na stanie żadnej jednostki jako jej wyposażenie bojowe choć pewna jednostka się nimi opiekowała.
Znalazł kolega nieśmiertelnik SS-Panzer-Grenadier-Ausbildungs und Ersatz-Bataillon 36 walonien".

[steell]

Kluczem są zawiasy, jak je dopasujemy to worek się rozwiąże. Ze zdjęciami wnętrza wierzy jest problem nigdzie ich znaleźć nie mogę.
Mam pomysł co do elementu mosiężnego z linką ale bez zdjęć to tylko koncepcja. Możliwe, ze to element z Cruiser'a napinający linkę idącą przez bloczek do anteny, ale tak jak powiedziałem to tylko koncepcja dopóki nie będzie fotek

[Landszaft]

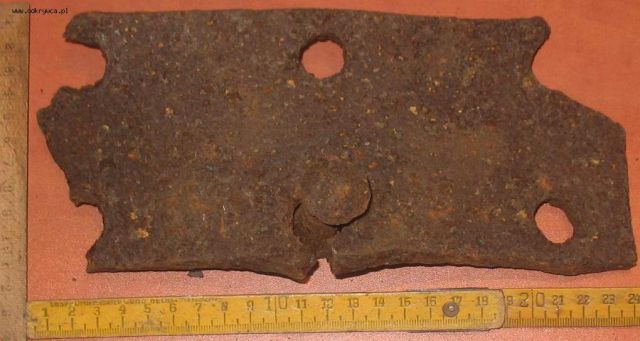

kawałek blachy pancernej o grubości 1,5 cm plus jeden nit który nie wypadł ale nit długi na 7 cm !! od łba do kego końca , widać że był połączony z drugą blachą co miała 2,5,do 3,5 cm grubości

[steell]

Tak włąśnie o to mi chodziło, fajnie że jest z mocowaniem, nie będzie problemu z odtworzeniem drugiej strony.
MWP i pozyskany FT17 to dobry cel transplantacji :)

[steell]

oczywiście nie chodziło o wiarę tylko o wieżę

[Landszaft]

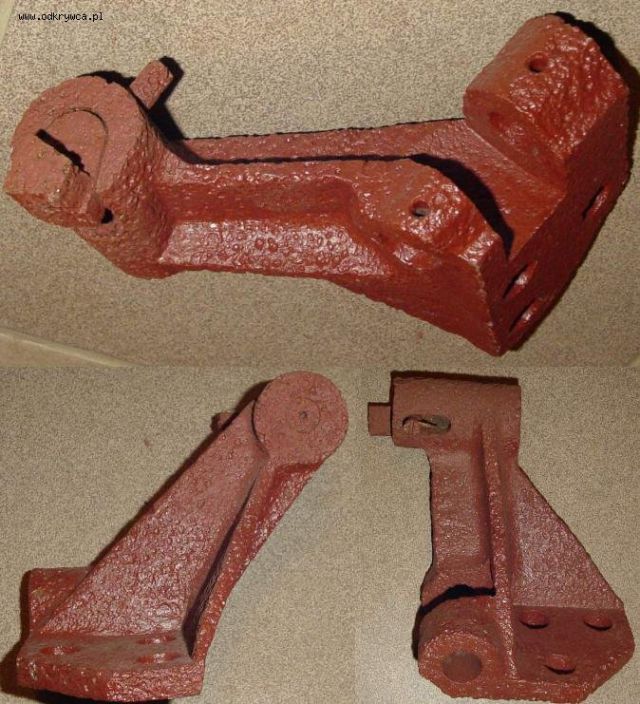

i następny detal do rozpoznania . element oprócz tego że jakąś oś przez niego jest trzymana to posiada blokadę na sprężynie którą można otwierać. I znowu sakramenckie pytanie - z jakiego pojazdu ?

[steell]

Niektóre FT17 nie miały chyba tam pancerza, sądząc po zdjęciu nasze, przynajmniej część z nich miały.
http://mailer.fsu.edu/~akirk/tanks/pol/Pol-CWSandFT17.jpg

[Landszaft]

Następny detal to zamek samozatrzaskowy, który gdzieś coś trzyma .Mocowany na 4 nity . Wydaje się że w miejscu gdzie jest środkowy otwór była zamocowana wajcha na osi która otwierała ten zameczek . W klinie zatrzaskowym z tyłu była sprężyna która stale trzymała go w pozycji zamkniętej. Pytanie gdzie i w jakim pojeździe był taki zameczek wymiary to 7 cm X 10 cm

[Landszaft]

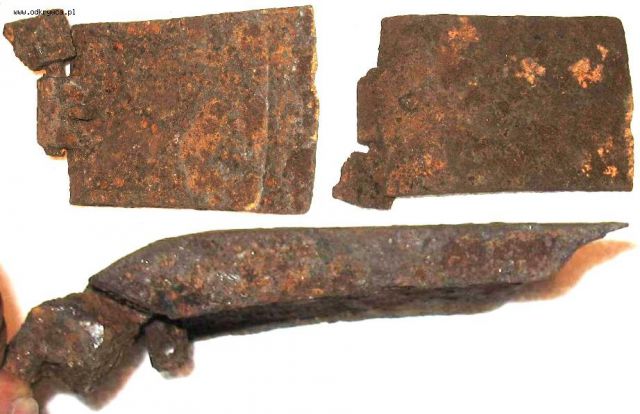

i następny pancerna część , na pewno nie była ta część w Renaulcie 17 ft ani w Vickersie-Carden Loydzie , bo za gruby element , zostaje Reno R35 i Cruiser lub jeszcze coś nowego nierozpoznanego.Widać że od wnętrza było malowane białą farbą , więc na pewno czołg. wymiary wszystkie na zdjęciu widać . wygląda jak element wizjera lub szpary wizjera, ale to tylko luźna sugestia.

[Landszaft]

i widok z góry

[steell]

tu Churchill mk I
widać podobny kątownik z 7 otworami
http://pl.wikipedia.org/w/index.php?title=Plik:Bovington_094_Churchill_I_1.jpg&filetimestamp=20081221193026

[steell]

A element z 2012-11-04 20:05:25 masz już rozpoznany, bo jakoś mocno przypomina blokadę tylnej klapy wierzy z Panharda 178
http://maquettegarden.free.fr/Vehicules/Panhard178/files/photo_frames.html?7

[Landszaft]

Steell GRATULACJE !!! . Właśnie rozpoznałeś 3 pojazd !! . te dwa elementy czyli kółeczko na wieży oraz z tyłu wieży bloczek to istotnie A9 MK I lub A10 MK II . I istotnie Niemcy zdobyli te pojazdy pod Dunkierką . W dodatku dziś rozpoznawałem ten czołg który był na wystawie zdobycznego sprzętu w Szczecinie w czasie wojny !http://www.odkrywca.pl/szczecin-wystawa-niemiecka-sprzetu-pancernego,710651.html#710651 . To mamy już 3 pojazdy rozpoznane. Został nam ostatni z tym rozerwanym kółkiem. Prawdopodobnie masz rację że to będzie Carden Lloyd bo istotnie sygnatura C.L to od tej firmy . Tylko teraz znaleźć który ? .Aby Ci nie było nudno cały czas powoli coś będę dorzucał ;o). Przydały by się zdjęcia z wnętrza takiego Cruisera. Wielkie dzięki za poświęcony czas i twe wprawne oko !! Teraz przerzucę je do działu rozpoznane !.
co do mosiężnego bloczka z literkami C.L. to raczej nie był w Cruiserze bo ten detal z mosiądzu ma takie dwa półkola wytoczone i widać że w nich coś się obracało , bo metal jest trochę Wyślizgany".
A tu następny detal wymiar jak zwykle niewielki 12 X 10 x 4 cm Budowa ciekawa bo to element elektryczny na pierwszym zdjęciu z prawej otwór duży jest z gwintem i wewnątrz jest końcówka mosiężna styk, na drugim zdjęciu górne prawe widać że na wylot przechodzi kabel mosiężny gruby na 7 mm taki o dobrej MOCY". Prąd o dużym natężeniu można przez niego puścić. I znowu co to jest ??

[Landszaft]

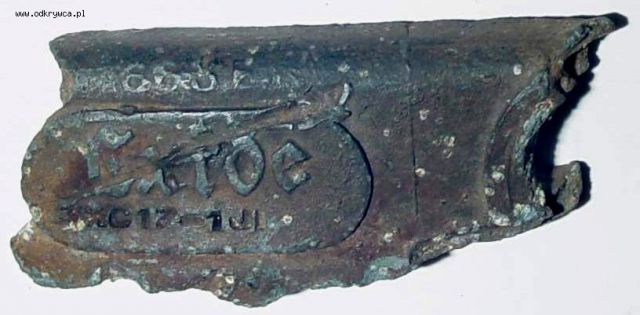

a tu ciekawostka element ołowiany . wygląda jak jakiś kawałek klemy międzycewkowej akumulatora , takie przypuszczenie choć nigdy nie widziałem aby klemy były numerowane i tak jest napis odlew gotykiem EAIDE przynajmniej tak mi się zdaje , ale napis jak widać nacięty więc zgadywanka, pod nim wybity numer 3XC17-1JI , a także na górze widać słabo odlew numeru który nie wiem z jakiej strony czytać bo albo to jest 66następnie znaczek tak jak by cyfra X ale z połączonymi brzuszkiem nóżkami dolnymi i literka przypominająca F lub z odwrotnie to odwrócone F lub 4 następnie bardziej wtedy to przypomina znak O z dwoma ogonkami jak wieniec laurowy i cyfry 99 . Może ktoś po nazwie rozpozna co to za firma i co produkowała to będzie wiadomo co to było
