PATRON mógłbyś podać wymiary zasobników ? jak jest szerokość zasobników, a jaka samej wanny ?

[krzysiek81]

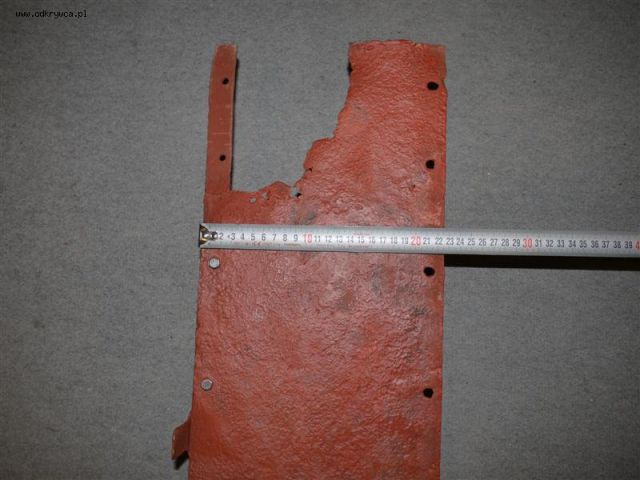

Wstawiam poniżej zdjęcie wyprostowanej dolnej blachy zasobnika (pod zbiornikiem). Szerokość to 225 mm.
Ten wymiar należy przyjąć za szerokość zasobników.
Szerokość wanny będę miał w ciągu 2 dni.
Pozdrawiam,

[primer]

http://www.tvp.pl/historia/magazyny-historyczne/bylo-nie-minelo/wideo/rekonstrukcja-mogily-pilota-sedzielowskiego-w-lagowie-i-rekonstrukcje-na-podlasiu

najnowsze Było nie mineło"

[polsmol]

W sumie nie wiem gdzie o to zapytać. Może ktoś wie jaka jest różnica w szerokości kół podtrzymujących gąsienicę w C2P i TK-S w stosunku do TK-3. Jeśli w ogóle jest jakaś róśnica.

[cieciwa]

Czy ktoś, kto ma bezpośredni dostęp do wanny C2P może mi podać całkowitą szerokość wanny (zewnętrzną i wewnętrzną)?

Będę bardzo wdzięczny.

[toratoratora]

Adam Rudnicki to bardzo zapracowany człowiek więc nie dziwcie się , że brak mu czasu na pisanie tutaj i publikacje zdjęć. A C2P faktycznie nie jest już od dawna w warsztacie Pancergrzesia. Było, nie mineło" jest wiernym kibicem poczynań Adama Rudnickiego ! Uchyle rąbka tajemnicy... miłosnicy programu będ mile zaskoczeni po nowym roku !!!! Światecznie pozdrawiając toratoratora

[krzysiek81]

Szerokość zewnętrzna wanny to 136 cm. Grubość blach 5mm, czyli szerokość wewnętrzna to 135 cm.
Szerokość całkowita to 2x zasobniki x 23 cm szerokości + 136 cm szerokość wanny, co daje szerokość całkowitą 182 cm.

[krzysiek81]

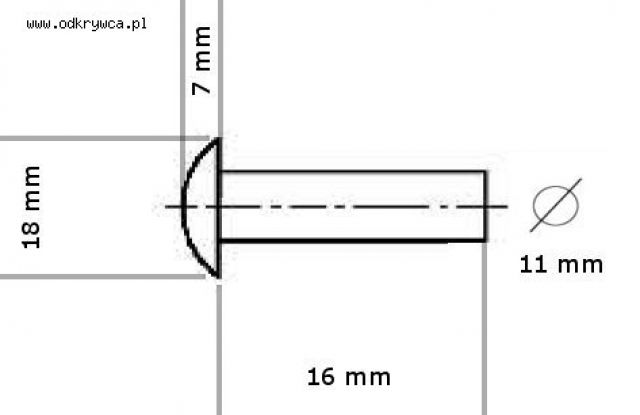

Poszukujemy do odbudowy C2P nitów grzybkowych jak na rysunku.
W takich wymiarach nie udaje się znaleźć - według pozyskiwanych informacji nie są obecnie taki produkowane (nieszczęsna szerokość 11mm - wytwarzane są powszechnie 10 i 12 mm).
Stąd gorąca prośba o informację gdyby ktokolwiek wiedział gdzie można takie nity kupić.

[Penetrator]

http://hexagon.win.pl/oferta/product_info.php?products_id=398

Na zamówienie wykonujemy nity do rozmiaru 30mm" ale czy zrobią, takie jak chcesz i za ile to nie wiem...

[jarek63]

Krzysiek81, wielkie dzięki za wymiary wanny. Rekonstruktorom" C2P w 1/35 bardzo brakuje takich danych.:)

[AR]

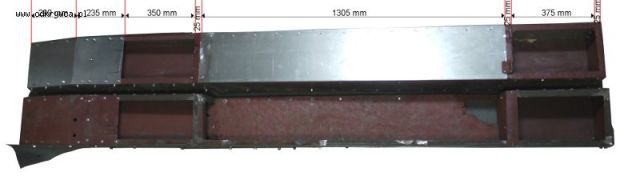

W odpowiedzi na pytania o wymiary zasobników zamieszczam ich zdjęcia oraz wymiary. Odbudowa zasobników została już niemal zakończona.
Zasobniki odtworzono na podstawie ok 40% zachowanych oryginalnych kątowników oraz niektórych blach.
Zachowane elementy pozwaliły na w pełni wierną odbudowę poczynając od wymiarów kątowników, płaskowników, ich ułożenia, miejsc nitowań i łączeń za pomocą śrub lub spawania etc.

Tu należy nadmienić, że nie są to te same zasobniki, które widać na zdjęciach z 11 marca 2009.
Na zdjęciach z 11.03 są nieudolne wykonane kopie, nie tylko za wąskie w stosunku do oryginału (tak, że nie mieści się w nich zbiornik paliwa), ale także zbudowane z innych kątowników, inaczej ułożonych, inaczej łączonych, bez wykorzystania licznych oryginalnych elementów.

[jarek63]

Drugi wymiar z lewej strony zasłonięty przez www. :(
290 mm?

[AR]

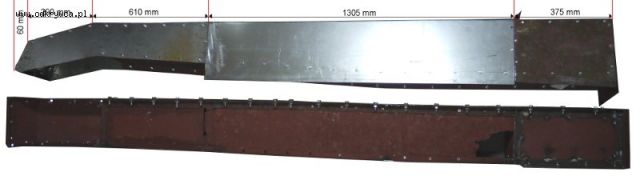

i jeszcze jedno

[jarek63]

Chciałbym wstawić emotikon duże brawa" i duże piwko" za podane wymiary, ale nie ma takich możliwości.

[malpa]

Możliwości się zawsze znajdą

[Woodhaven]

http://www.allegro.pl/item878217680_gaznik_zenith_36tg.html

[AR]

Drugi wymiar z lewej strony zasłonięty przez www to rzeczywiście 290 mm.

[AR]

Dziękuję za link do gażnika na Allegro.
Szczęśliwie gaźnik taki już mamy.
Poszukuję teraz jedynie aparatu zapłonowego, takiego jak używane w TK-S i C2P (zamiennik o odpowiadających parametrach prod USA z 1942 roku też już jest).

[polsmol]

AR
Czy masz możliwość zmierzenia szerokości kół podtrzymujących gąsienicę?

[maus]

Mam pytanko : Ile c2p przetrwało do dzisiaj , jeden jest w USA a są gdzieś jeszcze? bo na jednym forum cztałem że sa łącznie 4 sztuki .

Pozdrawiam

[Jagiellończyk]

Jeśli dobrze pamiętam to w sumie są trzy.

[s_boj]

W zasadzie zachowany i w miarę odrestaurowany jest jeden - ten z USA. Mam jednak pytanie do znawców tematu - na ile pojazd z muzeum w Auburn odpowiada wyglądem zewnętrznym wrześniowemu c2p?

http://www.google.pl/imgres?imgurl=http://www.weu1918-1939.pl/artyleria/ciagniki/c2p/c2p.jpg&imgrefurl=http://www.weu1918-1939.pl/artyleria/ciagniki/c2p/departament_artylerii_ciagniki_c2p.html&h=329&w=565&sz=64&tbnid=MvkJysGCKSnSmM:&tbnh=78&tbnw=134&prev=/images%3Fq%3Dc2p&usg=__FwnhcaxzxLXiUStWrlCZ_HeMkqE=&ei=KqJoS96KOKGwnQO_o92wBg&sa=X&oi=image_result&resnum=4&ct=image&ved=0CBcQ9QEwAw
Parę sztuk z 10 BK znalazło się także na Węgrzech, gdzie służyły do obsługi lotnisk. Do dziś przetrwały łącznie 4 sztuki C2P, w tym jeden w muzeum w USA."

W sumie zastanawia ta liczba 4" sztuk. Czy wśród nich jest ten znaleziony podobnie 50 km od Warszawy, zachowany na jednym zdjęciu w jakimś bajorze? Niech ktoś w końcu napisze, czy rzeczywiście dokonano takiego odkrycia i co właściwie obecnie dzieje się z podwarszawskim" wrakiem?

[s_boj]

*podobno 50 km od Warszawy

[cieciwa]

Czy jakieś postępy są widoczne ?
I czy jakaś dobra dusza" mająca bliższy kontakt z pojazdem mogła by zrobić kilka zdjęć ogniw gąsienicy ?

[JSJ]

Dziwne nieco te wymiary zasobnika, Panowie, nawet na oko. Sprawdzam z grubsza i oto por?wnania:

- 290 stanowi ok. 610 x 57 % (widok) - ok. 47.5 % (rachunek)
- 1305 stanowi ok. 610 x 260 % (widok) - ok. 214 % (rachunek)
- 375 stanowi ok. 610 x 85.5 % (widok) - ok. 61 % (rachunek)

Na drugiej fotografii widzimy, jak bardzo inny jest wymiar 375 od wymiaru 350 + 25 (czyli jakoby to samo w sumie). Poza tym ylne" 375 to juz jest tutaj 375 + 25, bo reszta jakby bez mian.
Co tu jest prawdziwe, bo rozrzut cokolwiek zastanawia?
