Wykrywacz na miarę naszych możliwości - Detector on the best of our abilities

[Taktyk]

Już dawno zrobiłem i nie rozpada się to w rękach :)

T.

[Brzęczyszczykiewicz]

Po rozbebeszeniu sondy ML do Xterry okazało się na przykład, że nie ma w tym detektorze cyfrowego transferu, miedzy sondą a elektroniką, a jest tylko interfejs 1-wire odpowiedzialny za rozpoznania ID sondy. I tak dalej."
Ten kto rozbebeszył w tym celu sondę pokazał, że nie ma śladu bladego pojęcia o elektronice :O
Tak kombinuję, żeby za cholerę nie dało się zeskrobać bez totalnej demolki. Są różne wredne sposoby :)

[VanWorden]

Brzęczyszczykiewicz - przepraszam że piszę tutaj, ale chyba zmieniłeś adres email a na forum Thesaurus czeka na Ciebie wiadomość PW.

Pozdrawiam

VW

[bikemax771]

W internecie fajnie się bzdury fantazje pisze a na rynku przewaga USA produkty wykrywacze zalane markami jest mędrcy w internecie najlepiej siedzieć i pisać z nudów a inni produkują i sprzedają na cały świat nie tylko wykrywacze

[emes]

przewaga USA produkty wykrywacze zalane markami jest mędrcy" - a co to za dziwne narzecze, to staropolski jest?

[Brzęczyszczykiewicz]

To jest bikemaks, bełkot którego czytania unikam jak mogę :)
Właśnie miałem napisać zapytaniem, czy jest tu jakiś tłumacz z prawdziwiepolskiego" na polski :)))

[Senemedar]

to staropolski jest? emes wygrywasz, pozdrawiam :)

[Taktyk]

A ja zrozumiałem i wiem, że jest potrzeba zrobienia czegoś więcej niż to, co w załączniku.

VLF - temat jest otwarty i myślę, że mamy sposoby i środki, być może wiedza jest tutaj istotna.

Nie chcę przerażać polskich producentów ale raczej VLF nie bardzo mnie interesuję - mogą spać spokojnie.

Natomiast w dziedzinie czasu mamy już metodę i tylko główny algorytm jest do dopracowania. Detektor (sic!) pracuje na 1/50 wzmocnienia, w porównaniu, z tym, co na rynku a mimo wszystko ma lepszą czułość ->> 32 bity... Jest OK i przd 1 lipiec będzie prezentacja...

Ahoj!

T.

[Taktyk]

Główny algorytm hmmm. pożądany jest target, nie chcemy tutaj ani gruntu ani efe wiec odejmowanie i dodawanie się tutaj opłaca i najbardziej chyba mnożenie MUL. Kto wie, ten wie, I kropka.

P.s Portal O. ponieważ nie ma tutaj zupełnie sensownej moderacji traktuje wyłącznie rozrywkowo i raczej kolejny baranek, który tutaj napisze, nie będzie miał zdolności czytania między słowami, a raczej poza - cenna możliwość umiejętność (porównywalna do tej, co na kolanach)...

Bez odbioru!

T.

[madmax78]

Sorki, że wtrącam...ciekawy temat, ale dwa ostatnie posty są tak samo ''zrozumiałe'' jak przemyślenia bikemaxa771. Może za dużo wina z francuskich winnic ?
Sugerujesz brak inteligencji u osób, które nie potrafią zrozumieć Twoich ''zaszyfrowanych'' przekazów ?
Sorry, ale ile można się tłumaczyć nadmiernym spożyciem napojów winnych ?
Piłeś - nie pisz.

[Taktyk]

Madmax78 specjalisto od Jabla weź też się napij. Może wtedy stworzysz coś bardziej ambitnego niż kopia Sandbanksa:))

[Taktyk]

Chociaż trzeba Ci przyznać uparty jesteś jak osioł. I to mi się nawet podoba. I to, że tak długo jesteś w temacie detektorów PI zasługuje na szacunek. W zasadzie nawet na takiej bazie jak Sandbanks można zbudować układ bardziej skuteczny ale musi być oparty o nową technologie. A to MUL to była tylko wtrącenie (kto mógł ten zrozumiał abstrakcje), w technicznym świecie to instrukcja assemblera, podstawowa. itd.

Temat był założony dla osiągnięcia wiadomych celów.

T.

[Taktyk]

I pokaż co masz, żeby się uwiarygodnić, że nadal działasz w temacie.

[Taktyk]

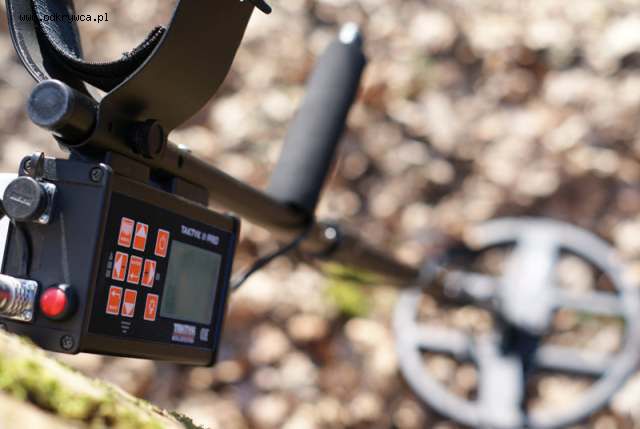

Natomiast ja mam coś takiego, w temacie PI:

TAKTYK II PRO (warstwa sprzętowa):

- lekka obudowa elektroniki o klasie szczelności IP65, klawiatura membranowa
- LCD graficzny FSTN - czytelny w oświetleniu słonecznym z możliwością podświetlenia
- wysokiej jakości złącza sondy, zasilania, słuchawek i komputera (złącze przez które można zrobić upgrade oprogramowania - klasa szczelności złącz IP67 - współpraca z sondami DD32, DD38 i sondą ramową 1x1m - technologia 3TWS
- nowoczesny mikroprocesor ATXmega
- przetwornik ADC 18-bitowy - czułość 1uV
- wbudowana pamięć dataloggera dataFLASH
- moc nadajnika 120W
- datalogger - 5 kanałowy, rozdzielczość 21-bitów
- 32-bitowy RTC - czas (zegarek), data
- współpraca z programem do wizualizacji danych (Excel, Surfer, Taktykgeo 1.0)
- ergonomiczna 3 częściowa konstrukcja z aluminium i carbonu w kolorze czarnym + uprząż nośna
- wbudowany głośnik, dedykowane słuchawki
- zasilanie akumulator 12V / 7Ah

*IP65 - całkowita ochrona przed wnikaniem pyłu, ochrona przed strumieniem wody z dowolnego kierunku
*IP67 - całkowita ochrona przed wnikaniem pyłu, ochrona przed zalaniem przy zanurzeniu na taką głębokość, aby dolna powierzchnia obudowy znajdowała się 1 m pod powierzchnią wody, a górna nie mniej niż 0,15 m w czasie 30 min
*3TWS - TWS jest akronimem od Two Wire Strand. Jest to sposób wykonania tradycyjnej cewki pojedynczej(ang. Mono coil), która jest wykorzystana zarówno do transmisji sygnału nadawczego jak i do odbioru sygnału zwrotnego. Wykorzystaliśmy specjalny sposób nawijania cewek oraz ich ekranowania, zapewniający małą wrażliwość detektora na zakłócenia EMI. Dodatkowo cewki FAST COIL 12’’ są zabezpieczone termiczne przed niekorzystnymi szybkimi zmianami temperatury powodującymi tzw. dryft temperatury – zmiany parametrów cewki w funkcji temperatury. Tradycyjna cewka w tej technologii składa się z 3 elementów jej budowy: uzwojeń w izolacji teflonowej, specjalnego ekranu elektrostatycznego oraz wzmocnienia nadającego cewce odpowiednią sztywność i trwałość mechaniczną. Sondy FAST COIL 12’’ są zalewane żywicą epoksydową i wypełniane pianką poliuretanową. Dzięki temu zyskują właściwą sztywność, odporność na uszkodzenia oraz termiczną stabilność.

- TAKTYK ULTIMA(detektor typu UXO)

Najważniejsze cechy detektora TAKTYK ULTIMA (warstwa sprzętowa):

- lekka obudowa elektroniki o klasie szczelności IP65, klawiatura membranowa
- LCD graficzny FSTN - czytelny w oświetleniu słonecznym z możliwością podświetlenia
- wysokiej jakości złącza sondy, zasilania, słuchawek i komputera (złącze przez które można zrobić upgrade oprogramowania - klasa szczelności złącz IP67 - współpraca z sondami DD32, DD38 i sondą ramową 1x1m - technologia 3TWS
- nowoczesny mikroprocesor sygnałowy z rodziny dsPIC33
- przetwornik ADC 18-bitowy - dokładność pomiarowa 32-bitowa
- moc nadajnika 100W
- datalogger - 5 kanałowy, rozdzielczość 21-bitów
- 32-bitowy RTC - czas (zegarek), data
- dwa algorytmy pracy (tryb statyczny i dynamiczny)
- pełna neutralizacja efektu gruntowego i efe w dwóch kanałach dla pom,iaru przewodności - niski i wysoki przewodnik - identyfikacja Tone ID
- ergonomiczna 3 częściowa konstrukcja z aluminium i carbonu w kolorze czarnym + uprząż nośna
- wbudowany głośnik, dedykowane słuchawki
- zasilanie akumulator 14.4V / 3.2Ah

Podczas projektowania zdarzało mi się pić wino z francuskich winnic, ale także z chilijskich i portugalskich. Aczkolwiek prawdziwa rzecz, którą łączą programiści z kodem to KAWA! :)

Pozdrawiam
TAKTYK

[Taktyk]

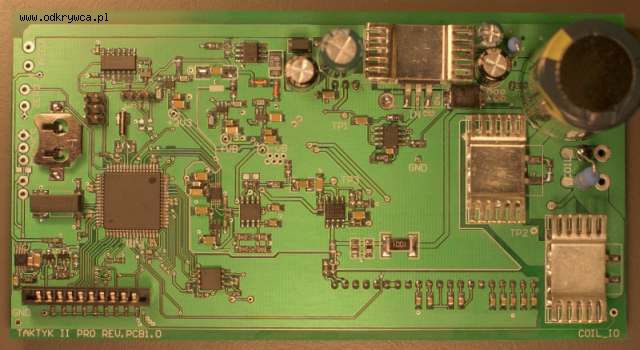

PCB v.1.0 dla II PRO, później nastąpiło rozbudowanie części analogowej ponieważ direct sampling nie bardzo się sprawdziło. W dalszej kolejności pozostało nam tylko rozbudowanie o bardziej zaawansowany układ nadajnika - o akumulator dla energii z impulsu oraz o inny sposób emisji samego impulsu - na bipolarny, aczkolwiek unipolarny pozwala na pełną eliminacje gruntu i efe.

T.

[Taktyk]

TESTED TESTED TESTED ULTIMA

T.

[madmax78]

Tyle się napisałem a Twa odpowiedź taka skromna...:)

[Taktyk]

Być może chciałbyś ale domyślam się, że raczej procesory sygnałowe są poza Twoimi możliwościami?

Pokaż cokolwiek co zrobiłeś na jakimkolwiek kontrolerze, ok?

T.

[Swiety82]

Panowie... nie przeszkadzam?

---

Post został zmieniony ostatnio przez moderatora Swiety82 23:49 24-05-2015

[madmax78]

Ja też czekam za odpowiedziami na zadane pytania i coś się zablokowałeś. Zapewne kilka osób oprócz mnie, też chciało by poznać Twoje stanowisko w powyższych sprawach.

Chcesz schemat urządzenia na dsp ? A skąd będziesz miał pewność, że zabawy z prockiem nie zleciłem jakiemuś koledze ? Zresztą, wiesz jak to jest kiedy większość pracy robią za Ciebie podwykonawcy :)

Na pewno zobaczysz moje możliwości ale nie wtedy kiedy Ty chcesz ale kiedy ja stwierdzę, że już czas.

Może będzie to tak krótki czas jaki potrzebowałeś na ''naprawę'' pewnego garreta G-500 :) albo trochę dłużej...jak odsyłanie wykrywacza wziętego do ''testów'' :)

Nie masz pojęcia co leży w granicach moich możliwości.

Mierzysz wszystkich własną miarą. A Twoje podejście do spraw handlowo-usługowych zostało przez Ciebie wyraźnie nakreślone na ''Thesaurusie'' i brzmi tak:

''W tym cały urok, zrobić coś w granicach kosztów 500zł i sprzedać to za 30000zł.''


PS. W tej chwili, dsp są zaprzęgnięte do pomiaru parametrów w urządzeniach audio :)

[woytas]

Wątek został celowo zostawiony dla Was Panowie i jak widać wolność słowa co poniektórym uwalnia w mózgu jakieś fluidy.

[madmax78]

Ok, trochę za daleko to poszło. Dla dobra tego tematu - odpuszczam. Sorry za zamieszanie.

[Taktyk]

I bardzo dobrze. Idź swoją ścieżką Madmax78 a wszystko będzie dobrze...:) Aczkolwiek na bazie Sandbanks nic już nie wymyślisz. Ten archaiczny system nie jest po prostu wydajny.

W temacie projektów mamy dwa kierunki. VLF i PI. Można się zastanowić się czego oczekujemy. Większego zasięgu? Ok, może być. W systemie PI? Może być? Przeglądając czułość, z pomiarów topowych detektorów, które tutaj mam wynika, że nie da się w tym systemie osiągnąć więcej niż 120-130cm w pełnym statyku na hełm (Np. Gti 2500 z dużą sondą Imaging, Mxt z 12'' lub XLT z BM950). Na 110...130 cm kończy się zasięg... dla takich celów!

(Gti 2500 dsp na dobrym poziomie, MXT to raczej powolna..)

Pokażcie mi detektor, który widzi DAAAALEJJJJ.. :)

T.

[Taktyk]

Natomiast z dobrych wiadomości wynika, że mamy taki sam potencjał jak inni ->> z antypodów. I właściwości nowych sond, opracowane w nowej technologii mają identyczny potencjał jak firmowe ML, GN i Coiltek. Na tym polu zostało osiągnięte już wszystko i nikt nie ma na to patentu.

Fajnie być na tym samym poziomie.....:)

Więcej info wkrótce.

T.

[madmax78]

Nie potrafisz docenić, że odpuściłem ? :)
Wspomnianego Sandbanksa sobie darowałem ale z przyzwyczajenia czasem złożę... :)
Moje własne pomysły, wydają mi się o wiele ciekawsze. Skoro nie można wycisnąć większego zasięgu w PI, to można iść w funkcjonalność ( czułość ewentualnie ). Są pewne rzeczy, które da się zrobić a których jeszcze nie zrobiono. Nieprawdaż ? :)
