yoony Posted January 21, 2012 Author Share Posted January 21, 2012 Dzisiaj w Łodzi na Moto Weteran Bazar odbyła się pierwsza prezentacja rekonstruowanej tankietki TKS uzbrojonej w 20mm nkm wz. 38FK TKS z NKM urodził się trochę na hura 3 lata temu pomysł wziął się z tego że po zebraniu (przeszło 4 lata starań)części do pierwszego TKS (zwanego przeze mnie Pchlicą) okazało się że zostało sporo się dublujew tym silnik, skrzynia biegów, bak, gąski trochę, płyt, koła itp itd, a że w śród klamotów była półkula jarzma i żeby się nie powtarzać padło na NKM Tak więc złożyło się na niego kilka pojazdów (TKS, TK-3 Fiat 621 ),Założenie było takie robiąc Pchlice dorabiane będą brakujące elementy jednocześniejeśli będzie możliwe pozyskiwanie tego co się dai po trzech latach tej zabawy wyszło to co widaćnie udało się na razie uzyskać takiego kompletowania ani oryginalnościjak w PchlicyPrzede wszystkim nie udało się skompletować mostustanęło na obcym tak samo jak chłodnica rozrusznik, prądnicasilnik jest po ciężkim remoncie do szczęścia brakuje rozrusznika i prądnicyszacuje że 25 -30% pancerza to oryginał trzeba było zrobić wszystkie śruby kątowniki zawiasy itpudało się zdobyć trochę wewnętrznych drobiazgów przerzutek cięgien itpSumarycznie szasuje że z oryginalnych części jest jakieś 60 %Prace w sumie zajęły 3 lata z przerwamiNie jest jeszcze skończonyliczymy że uda się pozyskać to czego brakujetrzeba dorobić parę szczegółówi rozwiązać kilka problemów np gdzie ulokowaćbańkę olejową, gaśnice Link to comment Share on other sites More sharing options...

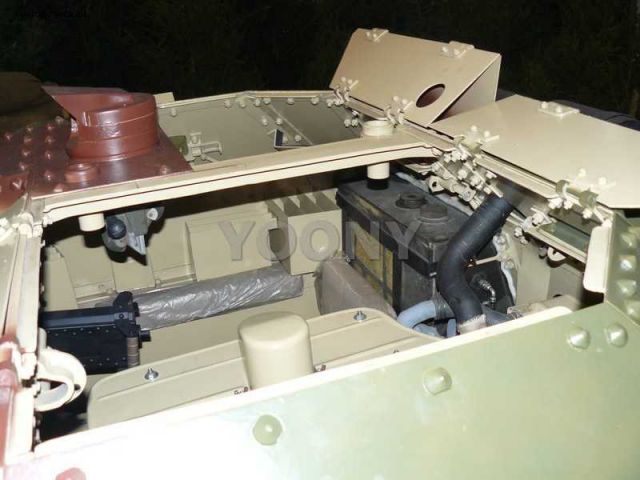

yoony Posted January 21, 2012 Author Share Posted January 21, 2012 1 Link to comment Share on other sites More sharing options...

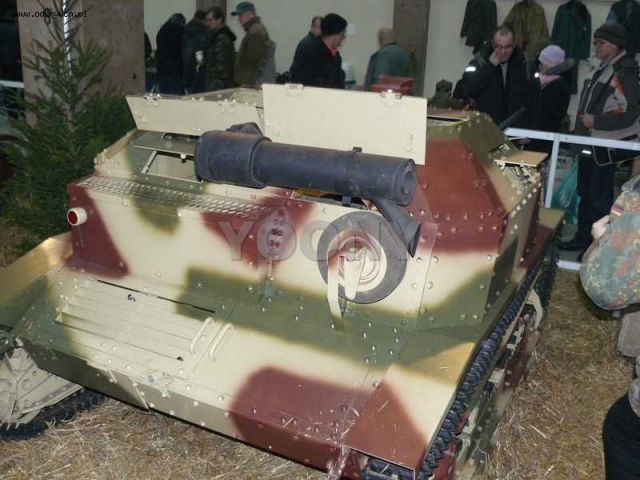

yoony Posted January 21, 2012 Author Share Posted January 21, 2012 2 Link to comment Share on other sites More sharing options...

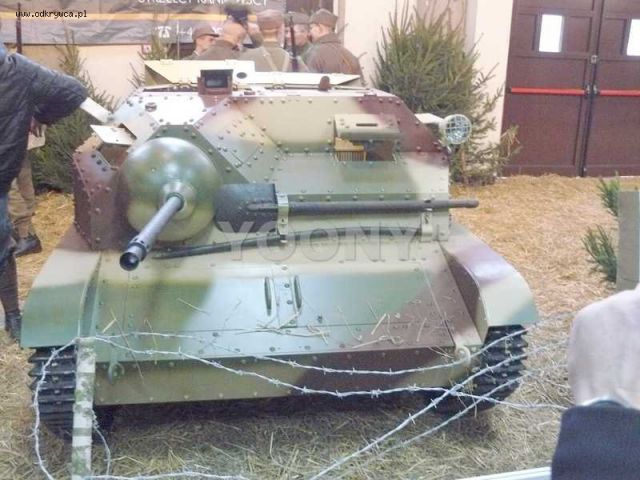

yoony Posted January 21, 2012 Author Share Posted January 21, 2012 3 Link to comment Share on other sites More sharing options...

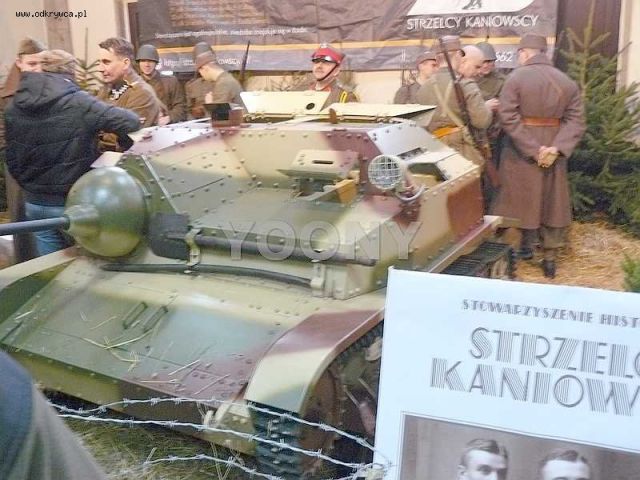

yoony Posted January 21, 2012 Author Share Posted January 21, 2012 4 Link to comment Share on other sites More sharing options...

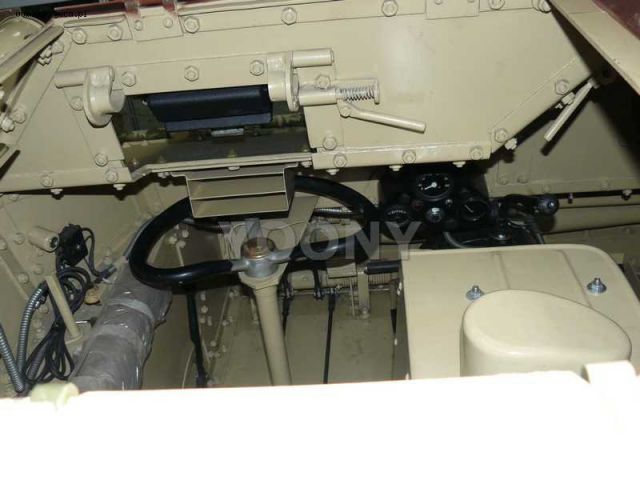

yoony Posted January 21, 2012 Author Share Posted January 21, 2012 5 Link to comment Share on other sites More sharing options...

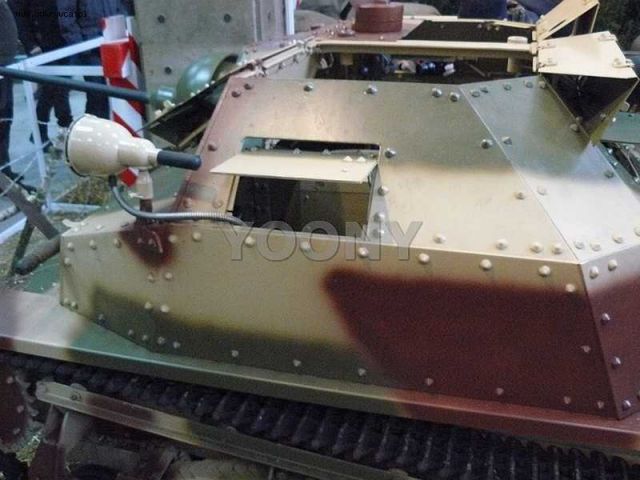

yoony Posted January 21, 2012 Author Share Posted January 21, 2012 6 Link to comment Share on other sites More sharing options...

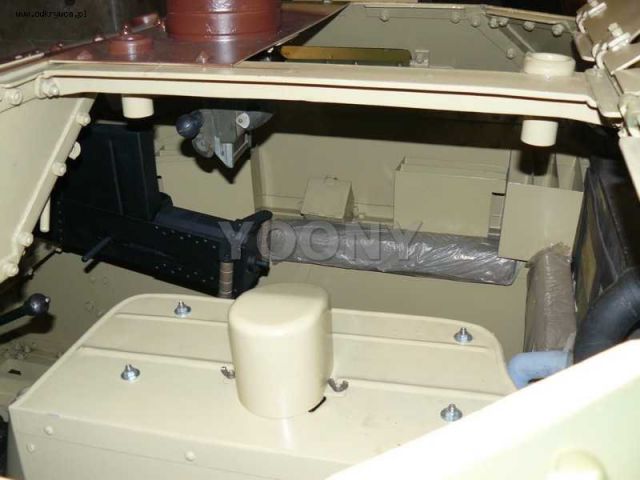

yoony Posted January 21, 2012 Author Share Posted January 21, 2012 7 Link to comment Share on other sites More sharing options...
macvsog Posted January 21, 2012 Share Posted January 21, 2012 Prezentuje się REWELACYJNIE!GRATULACJE! Link to comment Share on other sites More sharing options...
okejos Posted January 22, 2012 Share Posted January 22, 2012 Piekna sprawa.... tylko detalik... zmienńcie gwizdek powienien byc w stożku z sitkiem....a ten jest typowy niemiec od flaka lub panzer II. ale tak czapka z głowy i pełen szacun Link to comment Share on other sites More sharing options...
panzerhrabia Posted January 22, 2012 Share Posted January 22, 2012 szczena opada!!!! da sie:)? da...teraz niech ktoś mi powie lub powkleja obok siebie wszystkie zdjęcia tych naszych chrabąszczy bo już się pogubiłem ile tego jest i który to który :) będzie ktoś na tyle miły aby to zrobić?pozdrawiam i gratulujęM Link to comment Share on other sites More sharing options...
zyg-zag Posted January 22, 2012 Share Posted January 22, 2012 Gratuluję pięknej pracy. Link to comment Share on other sites More sharing options...
akagi_FWP Posted January 22, 2012 Share Posted January 22, 2012 Piękny.!!!!!!!!!!!!Jedna uwaga - nkm montowany w tankietkach nie miał ylców" - uchwytów na ręce, bo ich nie potrzebował. Łatwe do poprawienia i bliższe oryginałowi. Link to comment Share on other sites More sharing options...
piokot20 Posted January 22, 2012 Share Posted January 22, 2012 Teraz przydało by się ściągnąć z Belgradu TKF-a :) Link to comment Share on other sites More sharing options...
piokot20 Posted January 22, 2012 Share Posted January 22, 2012 Pod tym adresem znalazłem więcej fotek TKS 20mmhttp://bigmodel120.blogspot.com/ Link to comment Share on other sites More sharing options...
muslim Posted January 22, 2012 Share Posted January 22, 2012 Yoony czy lufa od nkm jest oryginalna? Link to comment Share on other sites More sharing options...
okejos Posted January 22, 2012 Share Posted January 22, 2012 zwracam honor.. lufa z lejkiem i sitkiem..... dopieo na zdjeciach z linak widać... super Link to comment Share on other sites More sharing options...
Lemeryt Posted January 22, 2012 Share Posted January 22, 2012 Gratuluję pomysłu i efektu końcowego - beret z głowy. Link to comment Share on other sites More sharing options...
losiu2 Posted January 23, 2012 Share Posted January 23, 2012 Gratulacje, kochanych karaluchów nigdy za dużo :-))) Link to comment Share on other sites More sharing options...
steell Posted January 23, 2012 Share Posted January 23, 2012 ślicznotka, gratulacje Link to comment Share on other sites More sharing options...
trufelhunter Posted January 23, 2012 Share Posted January 23, 2012 I kolory też OK - ale, jesli dobrze widzę, to wewnętrzne części włazów sa do przemalowania (warto postudiować raz jeszcze Warunki Techniczne BBTBrPanc nr 4105 - czyli Instrukcję malowania wozów panc."). No, chyba że ktoś ma WT 4170?Cały czas mam także wątpliwości czy wnętrze nie powinno być pomalowane farbą lakierową koloru szarego do malowania wnętrz" zgodnie z WT nr 4115, a nie farba szaropiaskową kamuflażową. Oczywiście oprócz elementów, które powinny mieć inny kolor (czarny, zielony lub szary). Link to comment Share on other sites More sharing options...
yoony Posted January 28, 2012 Author Share Posted January 28, 2012 Dziękuje wszystkim za dobre słowo w dalszym ciągu poszukujemy części które pozwoliły by na podniesienie kompletności i oryginalności w razie czego proszę o kontakt na PW lub do właściciela telefonicznie łatwo numer znaleźć w sieci. Link to comment Share on other sites More sharing options...
colias1 Posted February 12, 2012 Share Posted February 12, 2012 Bardzo fajny, choć kilka szczegółów trochę razi.1. Wewnętrzny uchwyt łomu i łopaty w tej wersji TKS-a był zmieniony i mocowany do innych śrub.2. Przednia płyta wykuszu (ta do której mocowane było jarzmo) była zmieniona. U góry mocowaną ją dwiema (ustawionymi niesymetrycznie) śrubami, a nie czterema jak to miało miejsce w zwykłym" TKS-e lub egzemplarzu z Solothurnem. Górna płyta też była wymieniana i też powinna się różnić od typowej. Z tego co pamietam, niewielkie zmiany były w rozstawie śrub (kiedyś w CAW-e chyba nawet był rysunek tej płyty).3. Położenie peryskopu też raczej wygląda na wzięte z tankietki z Solothurnem. Wydaje się, że u tych z Jurkiem był on przesunięty bardziej do środka (no chyba, że Panowie znaleźli orygialną blachę - wtedy odszczekam).W sumie drobiazgi łatwe do poprawienia.Gratuluję i pozdrawiam,Colias Link to comment Share on other sites More sharing options...
makul Posted February 12, 2012 Share Posted February 12, 2012 I ja od siebie dodam. Łopatę chyba też trzeba wymienić bo ta mi na radziecką podchodzi.A maszynka - swoją drogą - marzenie....pozdr,makul Link to comment Share on other sites More sharing options...
bigtank Posted February 13, 2012 Share Posted February 13, 2012 Świetna dokumentacja żeby zbudować (poprawić) nowy model Karalucha. Oby więcej takich pasjonatów pancernych...Wielkie dzięki..http://bigtank120.blogspot.com/ Link to comment Share on other sites More sharing options...
