Flak - raz jeszcze

[@ndrew]

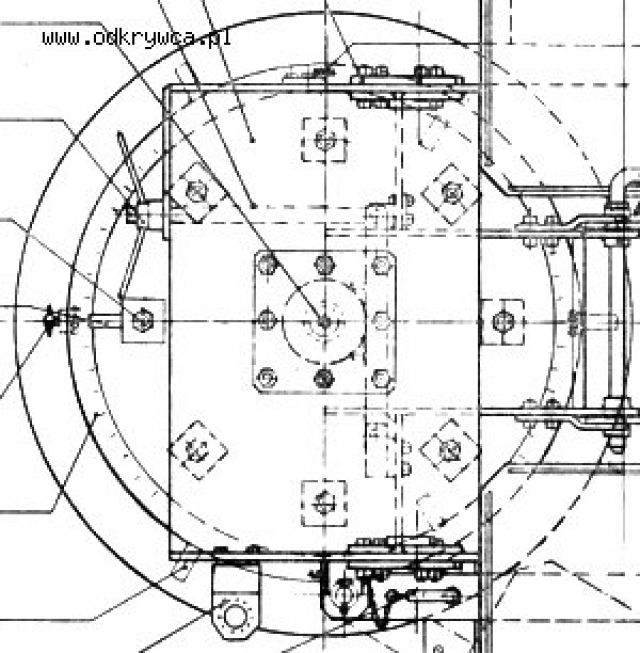

rzut z góry

[@ndrew]

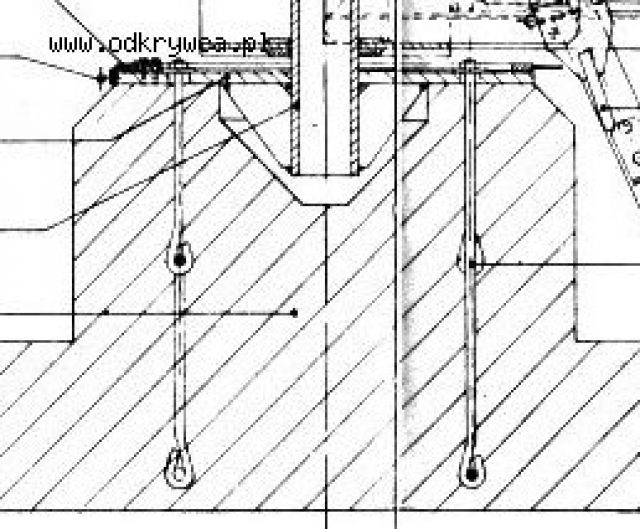

przekrój

[DaSk]

No to świetnie! Podejrzewam, że fotki pochodzą z niemieckiej instrukcji. Gratuluję operatywności. Nareszcie w temacie kwietników (doniczek) posunęło się coś konkretnego do przodu!

[DaSk]

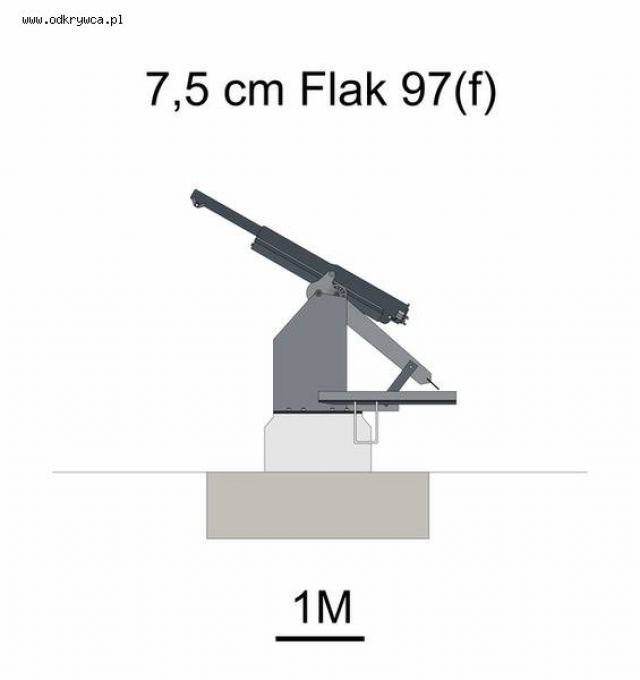

Mój rysunek flaka Schneiderki (wykonany jakiś czas temu - może trochę pokraczny)

[bjar_1]

A wiadomo w jakiej skali Niemcy wykorzystywali ex-francuskie 75-tki jako armaty przeciwlotnicze? Znana jest liczba takowych znajdujących się na uzbrojeniu Wehrmachtu?

[bjar_1]

I czy były to asowe" ex-francuskie Canon de 75 mm contre-aéroplanes sur plateforme mle 1915, czy polówki" doraźnie wykorzystywane jako artyleria plot.?

[@ndrew]

DasK: - szacuneczek za rysunek-b. porządna robota :)
Bjar_1: dane liczbowe są nie pełne ale powolutku, powolutku...
nie wiem na ile Schneider był modyfikowany, podejrzewam ze nie dużo: zdjęto koła,przyrządy celownicze pewnie oryginalne zostawili, no zapomniałem: ucięli ogon!
Myślę ze działa były wzoru 1897-tak mówią dokumenty.

Jest jeszcze parę kwestii do wyjaśnienia np. inne rodzaje śrubunków (prawdopodobnie 20ki i 37ki) oraz nie kwadratowe a 5-kątne podstawy i dopiero na tym doniczka.
Generalnie idziemy do przodu - rzekłbym:
'Wypruwam z siebie Flaki' ;)

To co jeszcze zaprząta mi uwagę to schemat baterii dla takich dział, tzn wiem jak wygląda ale szukam dokumentu który to definiuje...
Kwestia dalmierza i stanowiska (schronu?) kierowania ogniem baterii...

Pzdr.
@ndrew

[vis1939]

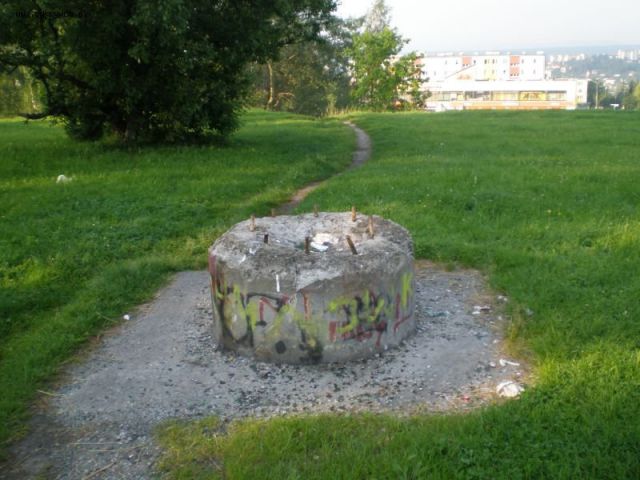

Kolejne zachowane fundamenty,zostały tylko dwa w tym jeden już w stanie agonalnym - Starachowice(świętokrzyskie).
Pzdro.

[Mozets]

Cytuję RPS: /// Nie było festung Stalowa Wola". Było miasto i STAHLWERKE BRAUNSCHWEIG G.m.b.H WERK STALOWA WOLA produkująca uzbrojenie. Jako ważny obiekt wymagała ochrony przed nalotami ......... dzielnica niemiecka przy ówczesnej Goethestrasse (dzisiaj Narutowicza).///
********************************************
Mam zdjęcie tejże podstawy pod uzbrojenie plot , która stała jeszcze do lat 70-tych przy obecnej ulicy K.Wyszyńskiego - dawniej Obrońców Stalingradu. Od wspomnianych przez RPS bloków dzielnicy tzw. dyrektorskiej ( urzędniczej) było to około 200m. Jeśli uda mi się zmienić format na JPG - zamieszczę. Jest na niej widoczny blok nr 19. Którego w czasie IIWW nie było. Istniała cała sieć tych cokołów , które otaczały miasto i Hutę w sporej odległości od ich granic. Istotnie obrona plot była pomyślana jako obrona Zakładów Południowych ( tak się wtedy nazywała HSW) i OZETU ( zakładów energetycznych - Elektrowni. )
I tutaj mam wiele sprzecznych informacji. 20 lat wcześniej nieżyjący już obecnie pracownicy ówczesnych ZP mówili mi,że te stanowiska plot istniały jeszcze przed wybuchem wojny. I że były przygotowane pod podwójnie sprzężone 20mm karabiny (działka dzisiaj - nomenklaturowo) największego kalibru. (Dzisiaj mówimy - wielkokalibrowe). I znowu sprzeczne dane . Mówiono mi o:
-20 mm nkm wz.38 FK A
-13,2 mm najcięższy karabin maszynowy Hotchkiss wz. 30
-a nawet 20 mm Oerlikon
Już nie mówię o 40mm Boforsie.
Nikt z nich jednak nie mówił o armacie 75 mm Schneidera.
Podobno lotnisko Okęcie było także wyposażone w baterie 20 mmm nkm. Na takich samych betonowych stendach.
Co Niemcy montowali na nich także nie wiem.
Nie mogę dotrzeć do żadnej dokumentacji zdjęciowej czy planów obrony plot ZP z tego okresu. Że takie istnieją ( -ły) - jest pewne. Tylko gdzie i kto ma do nich dostęp.

[DaSk]

Taka prośba o pomoc. Kiedyś na forum był link do instrukcji polskiej polowej Schneiderki. szukałem ale nie udało mi się znaleźć. Może ktoś pamięta i pomoże?

[kopijnik2]

Działoczyny ?
http://odkrywca.pl/pokaz_watek.php?id=652229#857512

[DaSk]

Tak. Dzięki za link. Niestety skan już nie rezyduje pod podanym linkiem:( Może ma go ktoś zapisanego?

[kopijnik2]

powinienem mieć bez tej feralnej strony...
popatrzę...

[RPS]

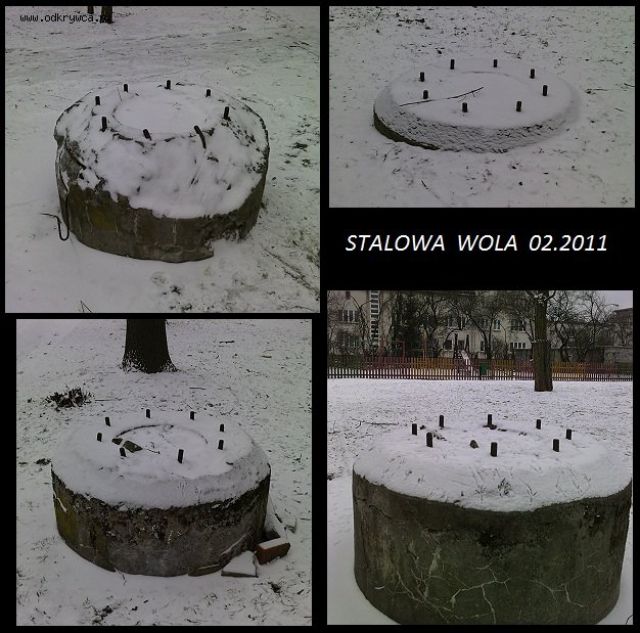

Mozets foto dla Ciebie z 1939r. (przepraszam za jakość skanu)

[RPS]

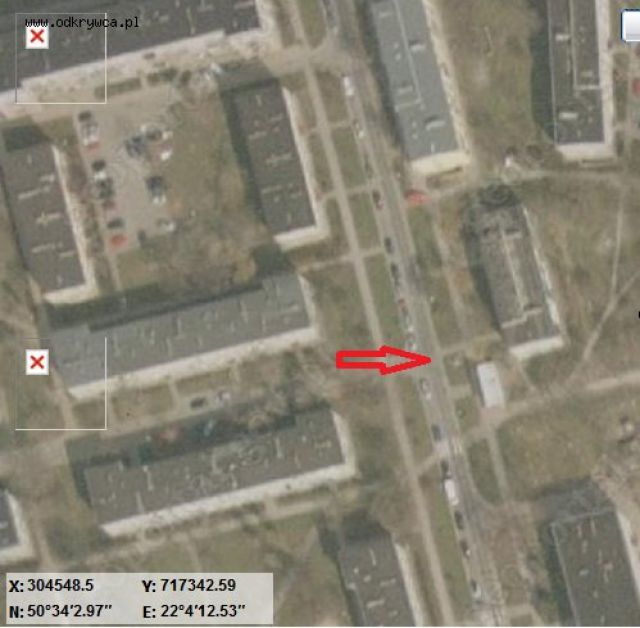

A to fragment foto z 1942r. osiedla ieurzędniczego" na której zaznaczyłem lokalizację podstawy z mojej pierwszej fotografi. Mozets w tym miejscu wychowałem się (1963). Miasto i jego historię znam dobrze, pytałem tylko o szczegóły techniczne. Pozdrawiam.

[RPS]

Jeszcze ujęcie z GEOPORTALU. Niestety to co jest pod drzewami geoportal wycina :(

[feeder]

A ten koło trójki stoi jeszcze? Nieźle zachowane stanowiska były za hutą od strony Jelni. Podmurówki ze śrubami otoczone wałami ziemnymi. Ciężki flak raczej tam by się nie zmieścił.

[RPS]

Chyba nawet go widać. Będę w okolicy to zrobię foto.

[DaSk]

Taka prośba do Administratorów. Może połączyć wątki o niemieckich flakach w jeden?

[RPS]

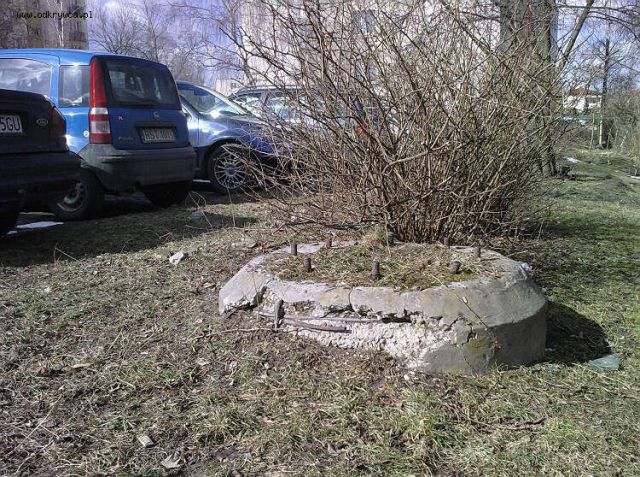

Ten koło 3" najbardziej zniszczony. Jeden od zawsze zasypany, może jakieś łuski zostały :)

[RPS]

I obok starostwa.

[CoVoX]

Witam,

Do kompletu wrzucam jeszcze fotki trzech kwietników" znajdujących się na Wzgórzu Lasoty w Krakowie.

Pozdrawiam
CoVoX

[CoVoX]

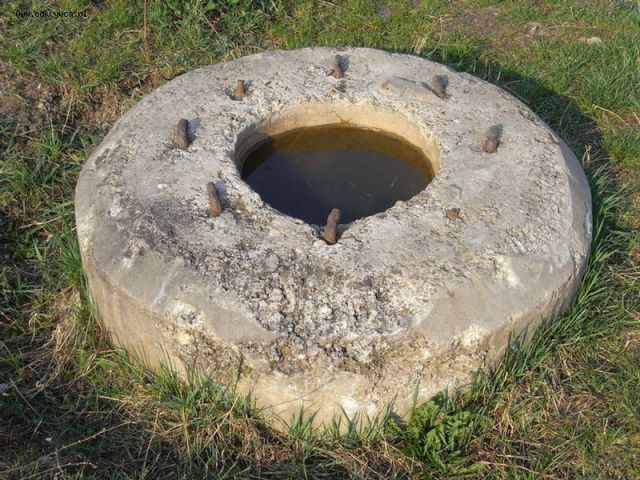

Kraków - podstawa Flak 1

[CoVoX]

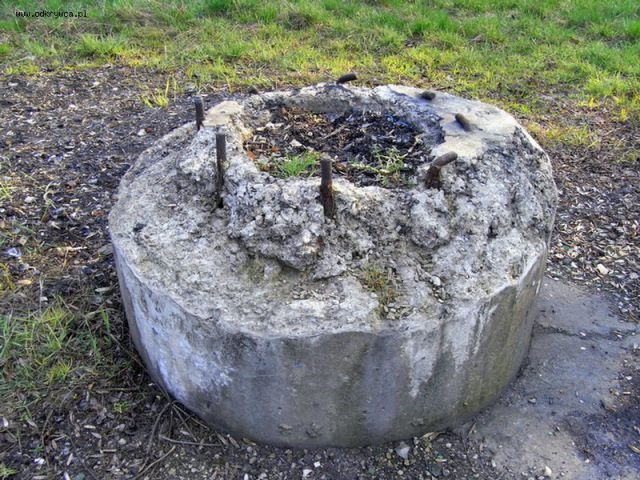

Kraków - podstawa Flak 2

[CoVoX]

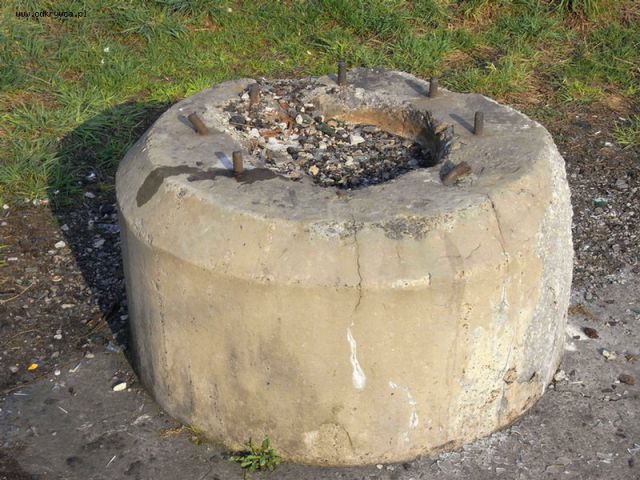

Kraków - podstawa Flak 3
