Panzerschreck

[simon07]

http://www.allegro.pl/show_item.php?item=56669674

czy wiecie od czego te kratki w schrecku są?
czy ma ktoś w miarę dokładny schemat schrecka?

zaznaczam, że nic nie chcę rozbrajać - po prostu ciekawią mnie te krateczki.

pozdro.

[vis1939]

Niekoniecznie.

[yoony]

grzesiu tylko rysunki robi namawiam go na publikacje o flaku ciezkim ale sie zaparl

[wons]

Ano zapomniałem,a więc ilustracje żywcem ściągnięte z książki
Leszka Rościszewskiego Niemieckie pancerzownice Panzerschreck i panzerfaust 1943 - 1945"
wydawnictwa Barwa i Broń ,zeszyt 8
dość ciekawa polecamy :)

[FoKa]

Tak, jest to przednia część głowicy z gniazdem zapalnika

[Einherjer]

Dopiero teraz zakumałem.Dzięki

[kocur]

cholera - ja wykopałem ostatnio cztery takie - sporo kasiorki ale strach brać ....

pozdrawiam - kocur!

[Grzesio]

sylster to zapewne zabezpieczenie żeby ci zapalnik sie nie wcisnął i łba nie urwało zapewne przed odpaleniem wyciągało sie zawleczkę ale to tylko moje domysły ponieważ specem nie jestem"
Słusznie - to było zabezpieczenie zapalnika na czas transportu. Co prawda po wyjęciu zawleczki zapalnik nie stawał się od razu niebezpieczny, bo nadal był nieuzbrojony, ale mógł się teraz uzbroić podczas strzału. A także na skutek uderzenia, więc zawleczkę wyjmowało się tuż przed załadowaniem pocisku.

[HASAG40]

pany wy tutaj pitolicie o cenach a co z moim pytaniem bezpieczny czy nie bo mogę za flaszkę go mieć tylko żeby mi łba coś nie urwało:-)

[SYLSTER]

A ja mam pytanie ,patrząc na fotkę tego przedmiotu, w zapalniku nr.2 na rysunku jest jakiś drucik z kółeczkiem albo coś w
tym stylu,co to jest i do czego służy?

[HASAG40]

sylster to zapewne zabezpieczenie żeby ci zapalnik sie nie wcisnął i łba nie urwało zapewne przed odpaleniem wyciągało sie zawleczkę ale to tylko moje domysły ponieważ specem nie jestem

[simon07]

big thx - ciekawa sprawa, a tak na marginesie - ile warto za niego dać?

simonez

[Voucur]

pany wy tutaj pitolicie o cenach a co z moim pytaniem bezpieczny czy nie"

Nikt z nas go na oczy nie widział, to skąd to mamy wiedzieć? Jeśli posiada materiał pędny to owszem, niebezpieczny.

[HASAG40]

dzięki

[imperorr]

Panzerschreck znajomy znajomego wymienil na 600zl ale to bylo juz dawno, ze 3 lata temu.

[kamil99karpik]

Chłopaki mam pytanie, czy pocisk ze zdjęcia kolegi Einherjera jest bezpieczny? Bo wyszedł mi taki sam.... zostawiłem w ziemi i nie wiem czy mogę wziąć....

[simon07]

http://www.allegro.pl/show_item.php?item=56669674

czy wiecie od czego te kratki w schrecku są?
czy ma ktoś w miarę dokładny schemat schrecka?

zaznaczam, że nic nie chcę rozbrajać - po prostu ciekawią mnie te krateczki.

pozdro.

[wons]

Te kratki były w rurze z materiałem pędnym. Nie mam pojęcia, jakie miały zadanie. Jeżeli mnie nikt nie wyprzedzi, to za jakąś godzinkę dam skan przekroju Schrecka.
pozdr. W

[MK]

za 600 to ma gość od kilku miesięcy Panzerschrecka całego na giełdzie i nie może mu pójść, pocisk do niego chyba 150 kosztował ale nie dam łba uciąć.

[wino1939]

To jest tylko czepiec z wkładką kumulacyjną- bezpieczne na 100%
PZdr

[Grzesio]

Są to tzw. ruszty, umieszczone z przodu i z tyłu komory spalania silnika na paliwo stałe zapobiegały przemieszczaniu się lasek prochowych.

Pzdr

Grzesiu

[HASAG40]

witam
koledzy mam do was takie pytanie nietypowe ale dla własnej ciekawości chciałbym zapytać czy taki pocisk który nie posiada zapalnika uderzeniowego jest bezpieczny czy sa tam jeszcze jakieś ładunki niebezpieczne które mogą się zdetonować oczywiście ładunku kumulacyjnego też nie ma ale pytam ponieważ będąc niedawno w okolicach Elbląga po rozmowie z tubylcem facet przywiózł mi do pokazania pocisk właśnie do paznzerschrecka twierdząc że jest pusty oczywiście nie było zapalnika z przodu oraz ładunku kumulacyjnego ale czytając opis czytam jeszcze o pobudzaczach?materiałach pędnych?zapłonnikach elektrycznych itd.czy są to jakoś bardzo niebezpieczne elementy?

[kamil99karpik]

Wielkie dzięki. W moim jest jeszcze zapalnik ale z przodu ma dziurę na 1,5cm. Chyba zdetonowany co?

[Kiler]

Grzesiu widzac ten rysunek w 3D osmiele sie zapytac, czy pracujesz nad jaks publikacja (ksiazka) o amunicji wielkokalibrowej(działa armaty itd.)?

[Einherjer]

Ja też się podepnę.Czy to ustrojstwo ze zdjęcia to będzie coś związanego z panzerschreckiem?

Dł ok 21cm
Śr ok 8cm

[wons]

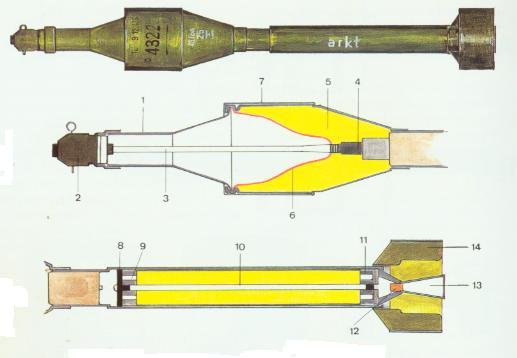

1-czepiec balistyczny,
2-zapalnik uderzeniowy,
3-rurka lącząca zapalnik z pobudzaczem
4-pobudzacz
5-ładunek kumulacyjny
6-wkładka kumulacyjna
7-stalowa osłona
8-ładunek zapłonowy prochu czarnego
9-ruszt przedni,
10-materiał pędny
11 ruszt tylni -to te kratki
12zapłonnik elektryczny,
13-dysza wylotowa
14-statecznik z pierścieniem
