Pz.Sp.Wg. II Luchs-Pytanie.

[Nadwojciech]

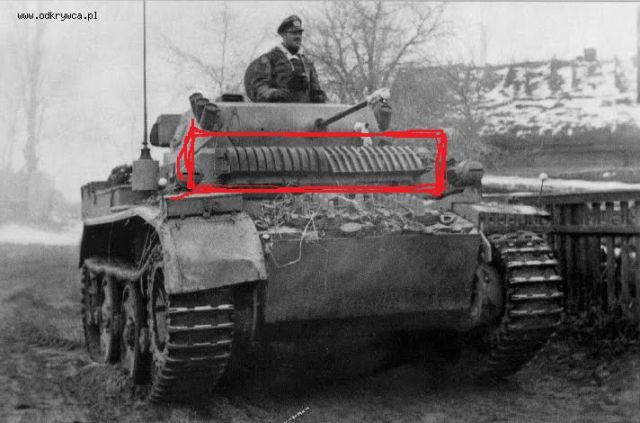

Co to za element który zaznaczyłem?
Na jednych Rysiach" jest,na innych nie.

[Woodhaven]

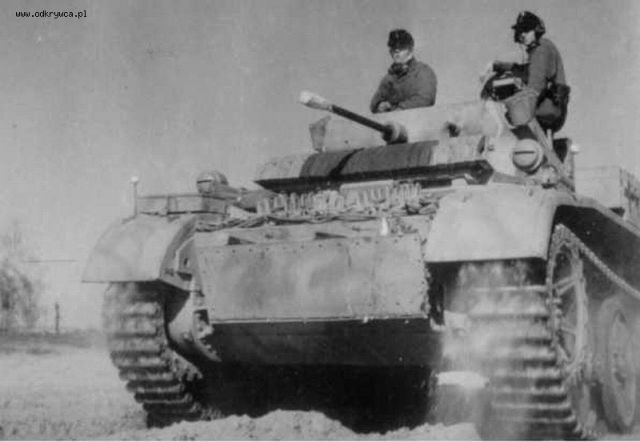

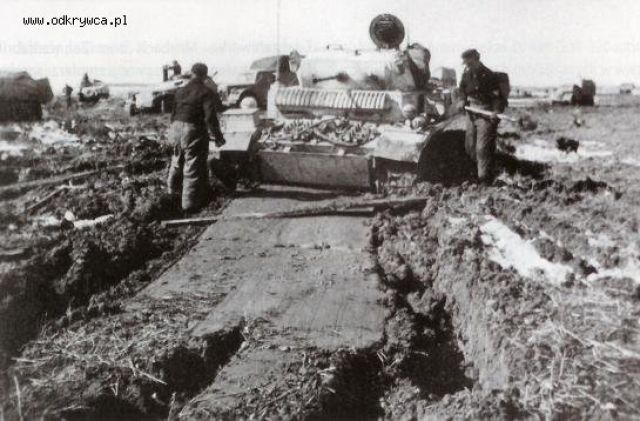

Pojazdy 4 Dywizjonu Rozpoznawczego 4 Dywizji Pancernej zostały zmodernizowane poprzez zamontowane dodatkowych płyt pancernych grubości 20 mm........

[Woodhaven]

`

[Woodhaven]

`

[Nadwojciech]

Nietypowy ten pancerz ale pewnie swoją role spełniał.
Dzięki.

[husky1]

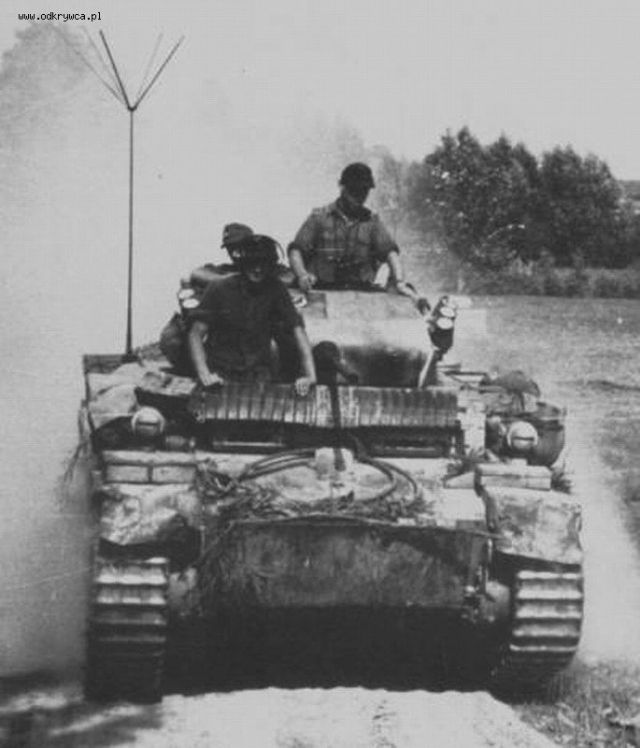

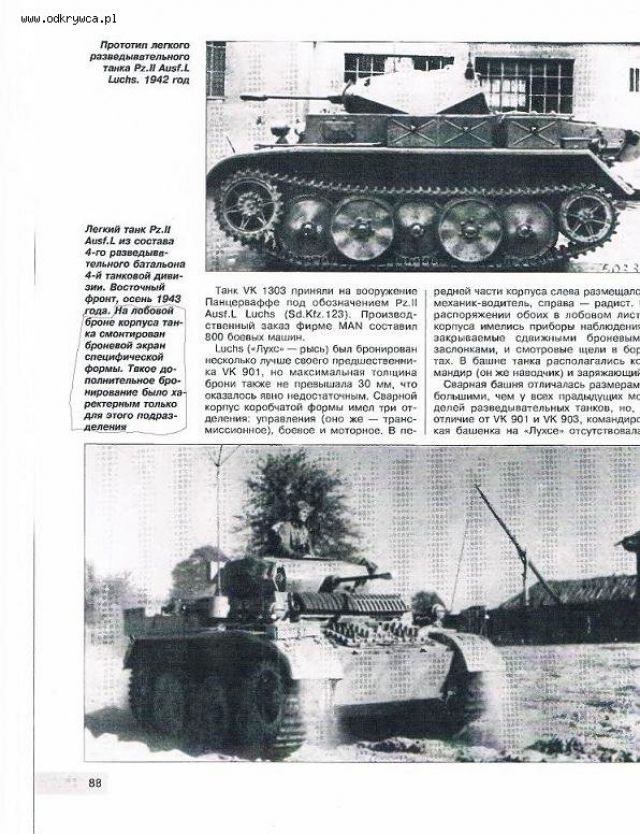

Strona z rosyjskiej Broniekolekcji z 2009 -gdzie nazywaja to pancernymi ekranami .Wyglada to jak jakas forma ekranow przeciwkumulacyjnych? Czyzby Rosjanie uzywali Piat albo Bazooka ?

[wojo44]

Rosjanie otrzymali jakąś ilość wyrzutni M1, ale to raczej były śladowe ilości. Wątpie czy zostały wysłane PIATy.

To całe opancerzenie zostało raczej stworzone przeciwko typowemu uzbrojeniu ACz.

[vis1939]

Kumulacyjne pociski artyleryjskie były w powszechnym użyciu,wiec azooka" to najmniejszy problem.

---

Post został zmieniony ostatnio przez moderatora vis1939 11:30 04-05-2012

[Dodge52]

Witam,
Ze swojego archiwum o niemieckich wojskach pancernych, dorzucę kilka fotek tego pojazdu.

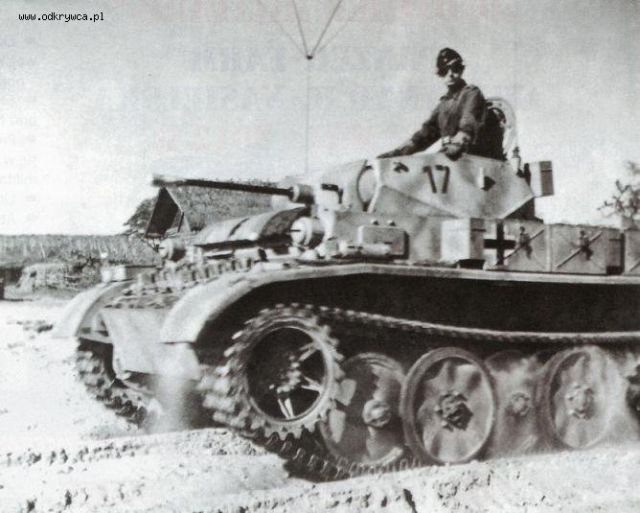

Pz.Sp.Wg.II Luchs /Ryś/ to pancerny wóz rozpoznawczy

[Dodge52]

Głównym zadaniem w/w pojazdu był zwiad, zwalczanie pododdziałów wroga, ubezpieczanie własnych wojsk

[Dodge52]

Uzbrojenie pojazdu : działko 20 mm i MG 34 kal.7,92 mm

[Dodge52]

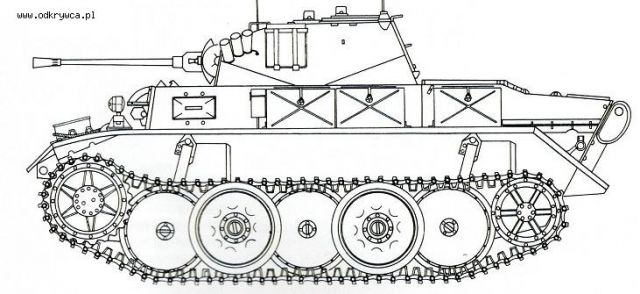

Widok z boku na ,,Rysia,,

[Dodge52]

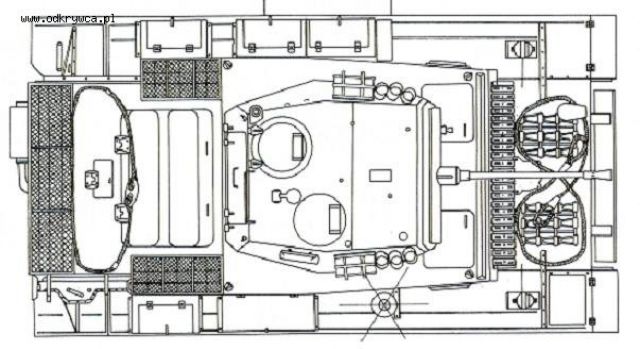

Widok z góry na ,,Rysia,,

[Dodge52]

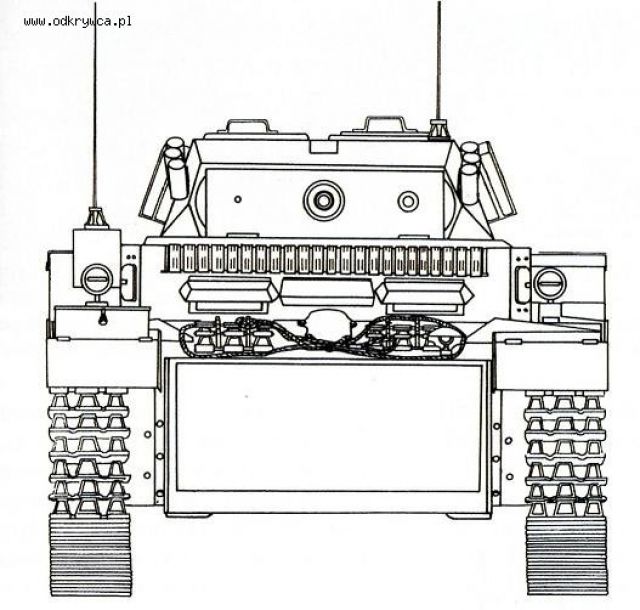

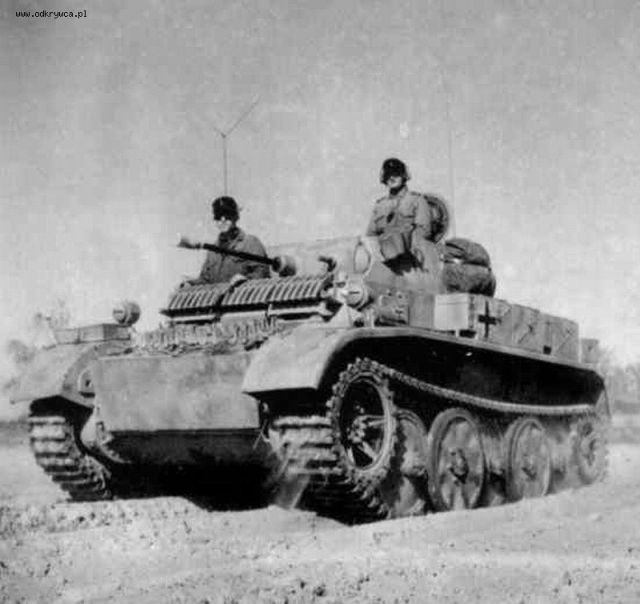

Widok z przodu na ,,Rysia,,
Widoczny jest element /płyty pancerne/ o które pytał kolega ,,Nadwojciech,,

[Dodge52]

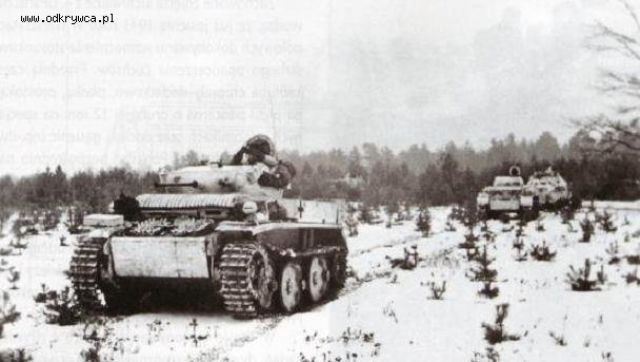

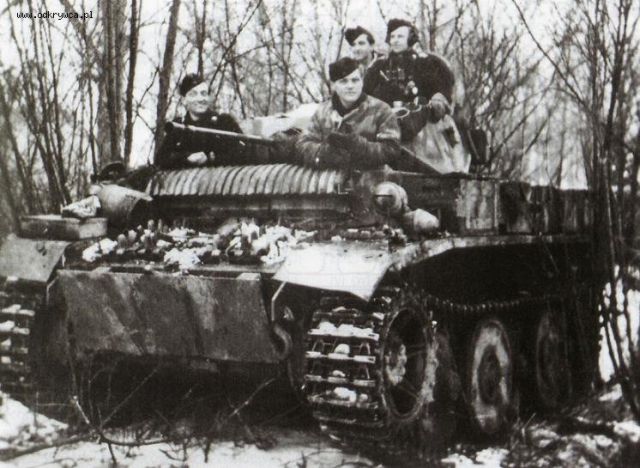

Pancerny wóz rozpoznawczy w czasie walk w Kurlandii - 1944r.

Pozdrawiam

DODGE52

[pni]

Też się nad tym kiedys zastanawiałem i wydaje mi się, że to są poukładne puste magazynki od flacka lub inne magazynki -podobnego przyspawane do kontowników. Lekkie i spełniające swoje zadanie. Pozdr.

[Woodhaven]

Tak, tak .....i maja 20 mm grubosci

[jacek1962]

Z tego co pisze Jentz w Panzer Tracts jest to polowa modyfikacja /dopancerzenie/robiona w polowych warsztatach remontowych , on podaje 4 Dywizję Pancerną jako przykład.
W każdym razie nie jest to jakaś wersja lub modyfikacja fabryczna.

[LeszekS]

Poligon nr 3 (Maj-Czerwiec 2012) jest art. o Luchs`ie.

[pni]

Woodhaven o co ci chodzi? Gdzie jest napisane, że te dodatkowe osłony miały 20 mm. Wg. mnie jest to modyfikacja która dotyczyła jedynie pojazdów z 4 d. panc. wszystkie zdjęcia z dodatkowym opanc. tych Luchs-ów w tym wątku są właśnie z tej jednostki. Modyfikacja polegała na pionowym ustaieniu magazynków łukowych jakiejś broni (może od flak 38 - stosowany w Luchsach pod oznaczeniem kwk 38). Pionowo ustawili te magazyki jeden obok drugiego przyspawując je do jakis kontowników i do pancerza. Doskonale to chroniło przed pociskami kumulacyjnymi i było lekkie.

[Woodhaven]

W drugim poście

[pni]

Ok, dotyczy to dodatkowych płyt pancernych - przód pojazdu dolna płyta wanny. Nad wizjerami kierowcy nie ma płyty lecz dziwnego rodzaju dodatkowe opancerzenie, nie wiem magazynki łukowe, kątowniki, coś w tym stylu. Pozdr.

[jotes]

W kwestii pierwszego pytania w wątku:

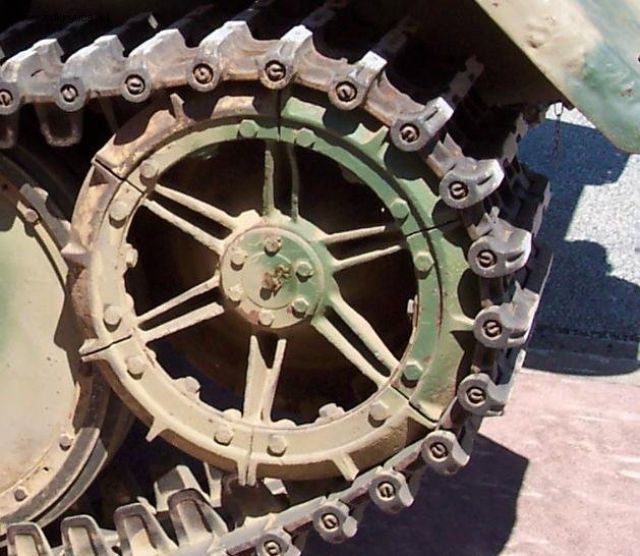

stelaż na przednim pancerzu zawiera zapasowe segmenty koła napinającego (dokładnie 1/6 obręczy), pewnie były podatne na zużycie; prawdopodobnie pełni też rolę dodatkowego pancerza".

[husky1]

Wlasnie natrafilem na to samo w opisie w ksiazce wydawnictwa Concorde -4th Division on Eastern Front.Spare segments of idler wheel-Jotes rozwiazal zagadke-brawo.20 mm plyta to na dolnej czesci wanny jak pisal Pni-na niektorych maszynach byly montowane besposrednio na pancerzu-na innych troche odsuniete tworzac szczeline .

[vis1939]

I wszystko jasne.
