Wyślę ci mailem, jak odszukam płytę. Mam zrobione rzuty 1:10 i perspektywę francuskiego do 02/26 i schneidera. Napisz konkretnie do czego Ci potrzebne - czy np. mam tez odszukać rys. podstawy i uchwytu na przodku?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Nastawnica na jaszczu jest w Artylerii Konnej w 1939" -rysunki z regulaminu
Zdjęcie nastawnicy luzem widziałem na okładce monografii któregoś z pułków artylerii lub daku z serii historii wojennych pułków, poszperam w domu, to może znajdę.
PS
A po co ci nastawnica na Westerplatte, tam raczej nie strzelali szrapnelami, tylko granatami z zapalnikami ze stałą zwłoką lub bez zwłoki.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Zupelna racja, Atyl, i dziekuje za wskazowki - ta ksiazke powinienem miec. Po prostu chcialem troche urozmaicic figurki zeby mogly miec szersze zastosowanie. Ale byc moze wogole nie mieli nastawnicy na W-platte? Hmmmm.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
ale co ma wspólnego jaką amunicje używali jak nastawnica jest na wyposażeniu każdej sztuki armaty?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
A to ze w normalnym ukladzie byla czescia wyposazenia jaszcza. Armata na Westerplatte takiego oczywiscie nie miala i pochodzila z rezerwuaru sprzetu nietypowego, wiec niekoniecznie skompletowanego. Zestaw amunicji dostala na jednorazowy uzytek (jak zreszta calosc/wiekszosc dzial artylerii pozyjnej) i jezeli nie bylo w tym zestawie amunicji ktora wymagala nastawnicy to po co oddawac na stracenie drogi sprzet? W wypadku W-platte tym bardziej ze calosc trzeba bylo przemycic, wiec watpie ze by zabierano cokolwiek co nie bylo absolutnie konieczne.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Krzysztofie - nie znam się- ale może ta...
http://img.odkrywca.pl/forum_pics/picsforum21/xdsc01070.jpg

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

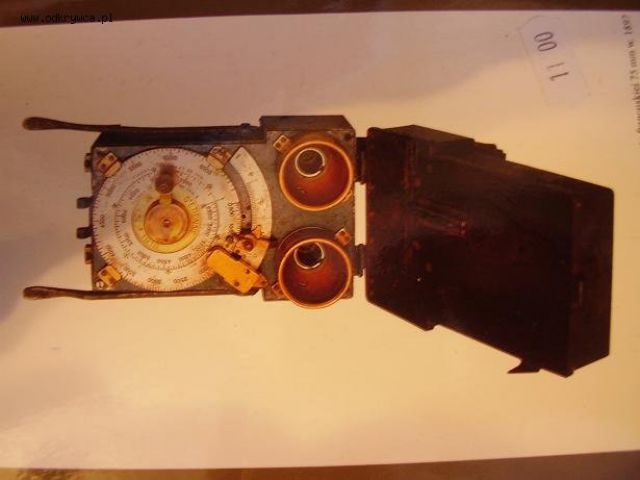

Typ nastawnicy zależy od zapalnika i oczywiście armaty. Prawosławne miały nastawnice francuskie. Mity o rosyjskich nie zmodyfikowanych do 75mm w WP należy wlożyć między bajki!!!!!Nastawnice w 75mm prawoslawnych były typu francuskiego, o tzw zmienionych itd. nie będę sie rozwodził.Fotografia 21 na stronie wystawy Przemysł Ślaski w Muzeum Ślaskim http://www.spz.info.pl/wystawa/1/ pokazuje właśnie taką.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Kopijniku - niestety nie ta, to jest nastawnica do haubicy 100mm, ale i tak bardzo pozyteczne zdjecie o ktorym zapomnialem :).

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Ładne zamieszanie sie zrobiło :)
Armaty prawosławne nie przerobione na 75mm strzelały amunicja posiadająca gniazda pod standardowe nasze zapalniki, czyli można było je nastawiać w dowolnej nastawnicy używanej bądź do 75mm czy do 100mm.
Zgodnie z moja wiedza, nie produkowaliśmy szrapneli do prawosławnych 76,2 czyli zapalnik można było nastawiać luzem" nie koniecznie musiał być wkręcony w pocisk. (szrapnele miały zapały wkręcane w fabryce)

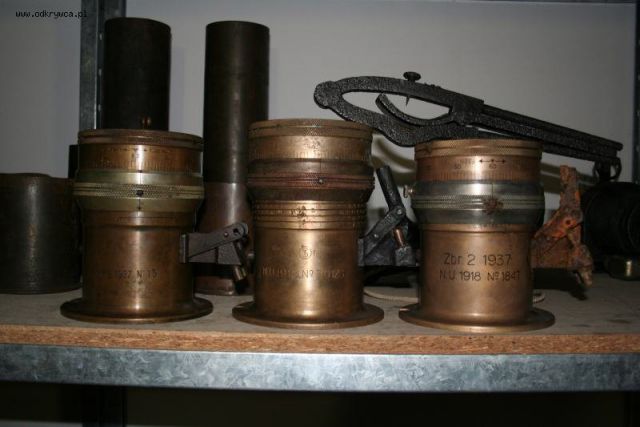

Jako ciekawostkę podpowiem ze istniało coś takiego jak nastawnica ręczna, coś na kształt obcęgów z bolcem który przebijał ścieżkę w odpowiednim miejscu.
Prawdopodobnie na wyposażeniu prawosławnych były nastawnice kielichowe takie jak na zamieszczonej fotce, nazwanej nastawnica do 100mm.
Jak będę mial więcej czasu to sprawdzę czy pocisk 76,2 z zapałem czasowym da sie wsadzić do gniazda nastawnicy od 75.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Dzieki Tadekniejadek, Twoja wypowiez duzo daje do myslenia.

Okreslajac powyzsza nastawnice jako 'do 100mm' kierowalem sie instrukcja do tejze, no i tym ze na zdjeciach prawoslawnych nigdy takowej nie widzialem tylko francuzkie do armat 75mm (czyli nastawnica zwykla wz 1897 i poprawiona wz 1897) przewidziane znowu instrukcja do armaty wz 02/26. Ale jezeli byl wymienne to daje do zastanowienia. Tym niemniej, jezeli mozna bylo uzyc nastawnicy wz 1897 do zapalnikow stosowanych przy amunicji 3, to wydaje mi sie lepsza opcja w sytuacji Weterplatte, ze wzgledu na wymiary.

Twoja wypowiedz ze nie produkowalismy Schrapnelli do armat 3" sugeruje ze produkowano inne typy amunicji w tym kalibrze. Czy tak? I jezeli tak, to czy masz jakies dokumentarne zrodla lub inne dane na ten temat?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Gebhardt dojście do jakiejkolwiek informacji o polskiej amunicji większego kalibru to straszna męczarnia, prawie całkowicie brak publikacji. Tak na zdrowy rozsadek, posiadane armaty 76,2mm zdobyliśmy najpóźniej w 20 roku. Zakładając że w tym samym czasie dostaliśmy też amunicje, to pod koniec lat 30 była by już mocno przeterminowana.
Zgodnie z moja wiedzą w latach 20' produkowaliśmy granaty 76,2 o podobnym kształcie do granatów wz. 15 do 75mm. Nie wiem jakie ilości wyprodukowano, tylko takie pociski z naszymi biciami czasem występują w przyrodzie ( przynajmniej 2 odmiany).
Obiecuje wstawić fotki nastawnic ale to dopiero za kilka tygodni, obecnie nie mam do nich dostępu.
ps.
to ze wiem że robiliśmy tą amunicje wynika z tego ze widziałem ja na własne oczy, nigdzie nie trafiłem na jakiekolwiek dokumenty potwierdzające to.
ps2
nie warto opierać sie na regulaminach do konkretnych armat bo tam jest sporo amunicji której nie robiliśmy a zarazem sporo w nich brakuje, np samych 75mm do wz 1897 robiliśmy ponad 15 rodzai o ile dobrze pamiętam to w instrukcji jest sporo mniej :)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
...Zdjęcie nastawnicy luzem widziałem na okładce monografii któregoś z pułków artylerii lub daku ...."
2 dak- z serii historii wojennych pułków. ostatnia strona okładki- nastawnica francuska ręczna 2 stanowiskowa do armaty wz97., czyli pasowałaby.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Walizkowej jeszcze nie mam fotki, jak będzie to wstawię.
Ciekawostka jest ta ręczna, podobno w sytuacjach awaryjnych właśnie taką sie nacinało zapalniki.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Czy ktoś z Was zna (i chciałby podać) wymiary nastawnicy do Schneidera 75 mm lub chcoiaż tarczy lub tego kielicha" do którego wkładało się pocisk.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Jeśli ktoś posiada elementy nastawnicy dla armaty 75 mm Schneidera, np. kielichy lub tarcze i chciałby je sprzedać proszę o kontakt.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Artyleria 39 - część ósma.
bodziu000000 (20969 / 367)
2013-03-30 23:12:27

djecie przedstawia artylerzystow z 9 Pulku Artylerii Ciezkiej z Siedlec. Widoczne haubice 155 mm wz.1917 oraz duzo innego sprzetu wojskowego. Oficer widoczny po prawej stronie na tle haubicy to Waclaw Dziedzielewski"

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

http://detektorysci.pl/pojazdy-i-ich-elementy/nastawa-armaty/



Post został zmieniony ostatnio przez moderatora vis1939 02:26 01-04-2013

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

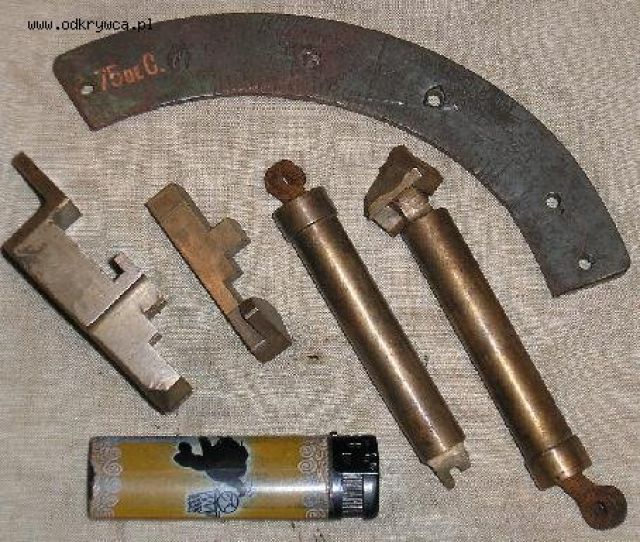

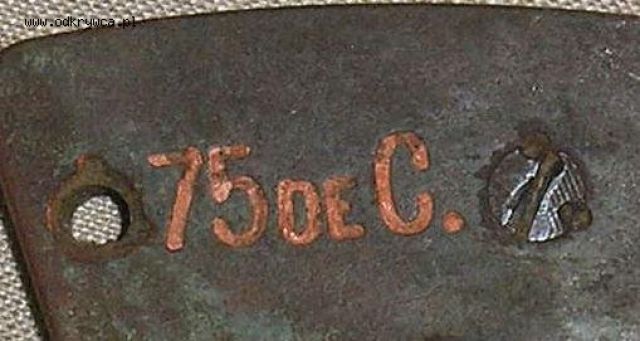

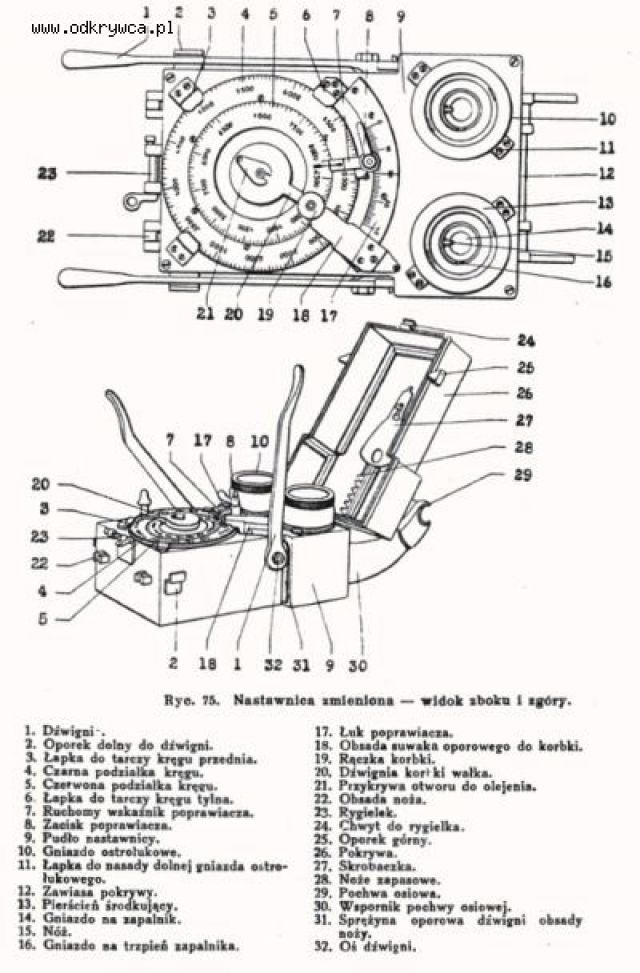

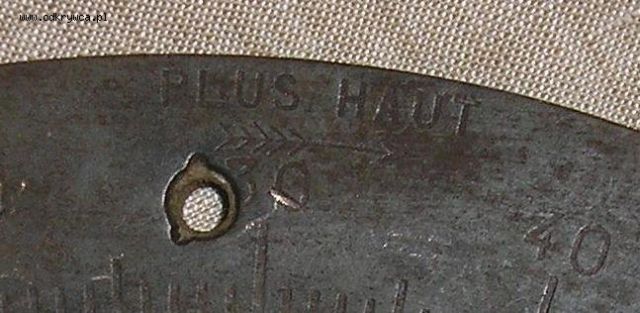

Łuk poprawiacza,obsada suwaka do korbki i siłowniki.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Do jakich armat używano nastawnicy uproszczonej wz.1918? Jak ona wyglądała?
