bolas Napisano 21 Sierpień 2007 Share Napisano 21 Sierpień 2007 I ostatnie ... Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
bolas Napisano 21 Sierpień 2007 Share Napisano 21 Sierpień 2007 Źródło:Umocnienia polowe i służba pionierska, wydanie II poprawione i uzupełnione. Warszawa 1935. Wydawnictwo Dept. Piechoty MS Wojsk. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
bolas Napisano 21 Sierpień 2007 Share Napisano 21 Sierpień 2007 Żelazna łódź saperskaNośność: 2000kgObsada: komendant i 3 wioślarzy.Może przewieźć 10 ludzi. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
bolas Napisano 21 Sierpień 2007 Share Napisano 21 Sierpień 2007 Pychówka należy do wyposazenia wojsk saperskich i jest zbliżona do rybackich łodzi krajowych. Łodzi te są zwrotne i szybkie, o niewielkiej nośności, nie nadają się do przewożenia przy forosowaniu większych rzek. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Widd39 Napisano 9 Listopad 2007 Share Napisano 9 Listopad 2007 Nabylem :)O ile sie nie myle to wlasnie lodzie saperskie? Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Gebhardt Napisano 9 Listopad 2007 Share Napisano 9 Listopad 2007 Widd - nie to sa pontony systemu Birago. Fotka zreszta piekna bo wyjatkowo dobrze pokazuje laczenia pontonow. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Widd39 Napisano 9 Listopad 2007 Share Napisano 9 Listopad 2007 A wiadomo o nich cos wiecej? Dane, liczby??? Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Gebhardt Napisano 9 Listopad 2007 Share Napisano 9 Listopad 2007 Wiadomo o nich sporo. Byl to jeden z podstawowych sprzetow pontonowych saperskich i sluzyl do budowania mostow, promow etc 5-8 tonnowych i przewozenia. Znajdowal sie na wyposazeniu 10 lekkich kolumn pontonowych typ II i 2 baonow saperow motorowych. Czy mozesz sprecyzowac o jakie dane/liczby Ci chodzi? Postaram sie w miare mozliwosci znalezc. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
cieciwa Napisano 9 Listopad 2007 Share Napisano 9 Listopad 2007 Gebhardt, :) rysunki, zdjęcia, wymiary ...Wszystko co pozwoli na zrobienie modelu P.S.Na prośbę kolegi doprecyzuję, modelu w skali 1:6 :D Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Gebhardt Napisano 9 Listopad 2007 Share Napisano 9 Listopad 2007 OK. A z ktorego roku bedzie model? Bo pontony nieco zmieniano podczas dwudziestolecia. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Gebhardt Napisano 9 Listopad 2007 Share Napisano 9 Listopad 2007 A fotek zamiescil tutaj Bolas kilka - te z saperami w niemieckich/austriackich helmach. 21/8 o 12.18 i 12.20. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Widd39 Napisano 9 Listopad 2007 Share Napisano 9 Listopad 2007 To moze tak:1) Wymiary roznychy wersji2) Pochodzenie, producent3) Ilosc w WP4) Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Gebhardt Napisano 9 Listopad 2007 Share Napisano 9 Listopad 2007 1) Wymiary byly takie same, chodzi o wyposazenie i poklady etc. 2) Czesciowo pochodzenie pierwszo-wojenne (?Armia Austro-Wegierska). Wojenna produkcja: Stocznia Modlinska, Glinik Marjampolski i Lillpop i Rau. Ktore z tych zakladow produkowaly przed wojna i w jakich ilosciach, nie wiem. 3) 10 lekkich kolumn mostowych typ II a 15 pontonow dziobowych i 6 pontonow czworobocznych (razem 150 + 60); 2 plutony mostowe w baonach zmotoryzowanych a 12 pontonow dziobowych (razem 24), czyli w linii 174 + 60. Pozatym niewielkie zapasy w Centralnej Skladnicy sap. Sprawa ponotonow czworobocznych jeszcze do zbadania na amen. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Widd39 Napisano 10 Listopad 2007 Share Napisano 10 Listopad 2007 Wszystko pieknie, ale jesli mowa o lodziach z systemu birago, to przeciez byly rozne wzory. Czy znamy je dzisiaj? Odnośnik do komentarza Udostępnij na innych stronach More sharing options...

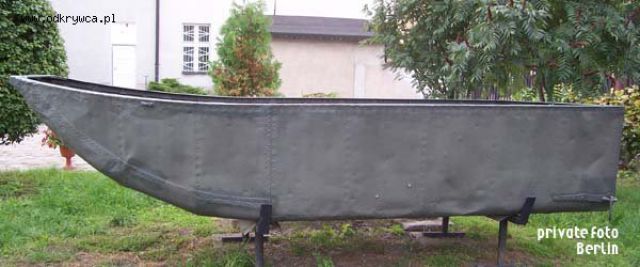

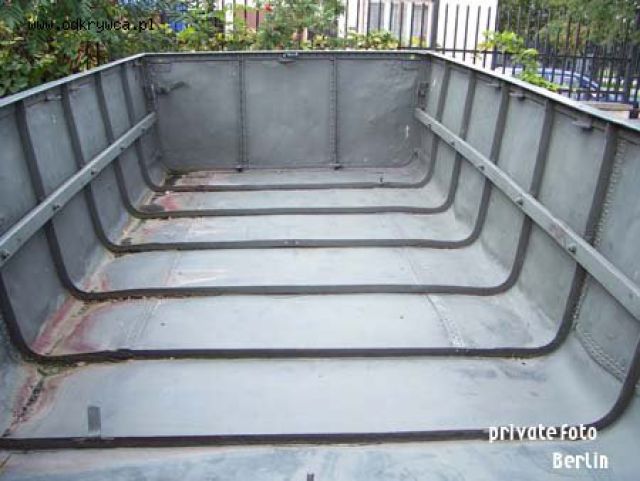

Berlin Napisano 10 Listopad 2007 Share Napisano 10 Listopad 2007 fotki łodzi z muzeum w Sochaczewie Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Berlin Napisano 10 Listopad 2007 Share Napisano 10 Listopad 2007 .. a raczej pontonu mostowego [wg tabliczki]znaleziony w Mistrzewicach po bitwie nad Bzurą Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Gebhardt Napisano 12 Listopad 2007 Share Napisano 12 Listopad 2007 Niestety jaki ponton Birago nie wiem. W Polsce byl uzywany po reorganizacji powojennej 1 typ i nazywal sie po prostu 'Birago' i tyle! Tak jak Vickers 6 ton model costam byl po prostu 'Vickers'. Moze ktos co sie zna na mostach Birago bedzie w stanie na podstawie zdjec i rysunkow okreslic dokladnie model?Bolas - to wlasnie to. Ponton dziobowy. Czyli mamy w Polsce egzemplarze prawie wszystkich typow pontonow - MWP ma ponton mostu 16 tonn CMPS. Ponton dziobowy (czolowy) mostu 5-8 tonn i ponton drewniany do mostu 4-7 tonn jw. Brakuje tylko pontonu srodkowego do mostu 5-8 tonn. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Gebhardt Napisano 12 Listopad 2007 Share Napisano 12 Listopad 2007 Zrobiwszy szybka weryfikacje i zakladajac ze rozlozenie elementow na polskich wozach bylo takie same jak na oryginalach (rysunki wskazuja ze tak) to razem w teorii powinno byc w linii 174 elementy czolowe (ponotny dziobowe) i 50 lub 90 elementow srodkowych (pontonow czworobocznych) (zaleznie od tego czy wozy kozlowo-belkowe ktorych w oryginalnym zestawie wozow nie bylo, tez przewozily jednostke srodkowa). Nie pamietam czy mam Twoj adres pocztowy - jesli nie to podeslij mi na priva, mam dla Ciebie zwymiarowane rysunki obu pontonow (czolowego i srodkowego). Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
cieciwa Napisano 25 Październik 2010 Share Napisano 25 Październik 2010 Temat lekko odświeżam - Berlin posiadasz może więcej zdjęć ?Może jakieś szczegóły ? Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
leszek01 Napisano 25 Październik 2010 Share Napisano 25 Październik 2010 Allegro Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Brutus Napisano 25 Październik 2010 Share Napisano 25 Październik 2010 Wyszperane w innych wątkach, zdobyczny sprzęt, wrzesień 1939. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Brutus Napisano 25 Październik 2010 Share Napisano 25 Październik 2010 Wyszperane w innych wątkach, rozbita polska kolumna ze sprzętem przeprawowym,Pomorze wrzesień 1939. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
