Replika RWD-8

[Woodhaven]

Jeden samolot buduje MLP (RWD-8R), drugi Fundacja Fligry (RWD-8M)...

[Woodhaven]

`

[Woodhaven]

`

[Woodhaven]

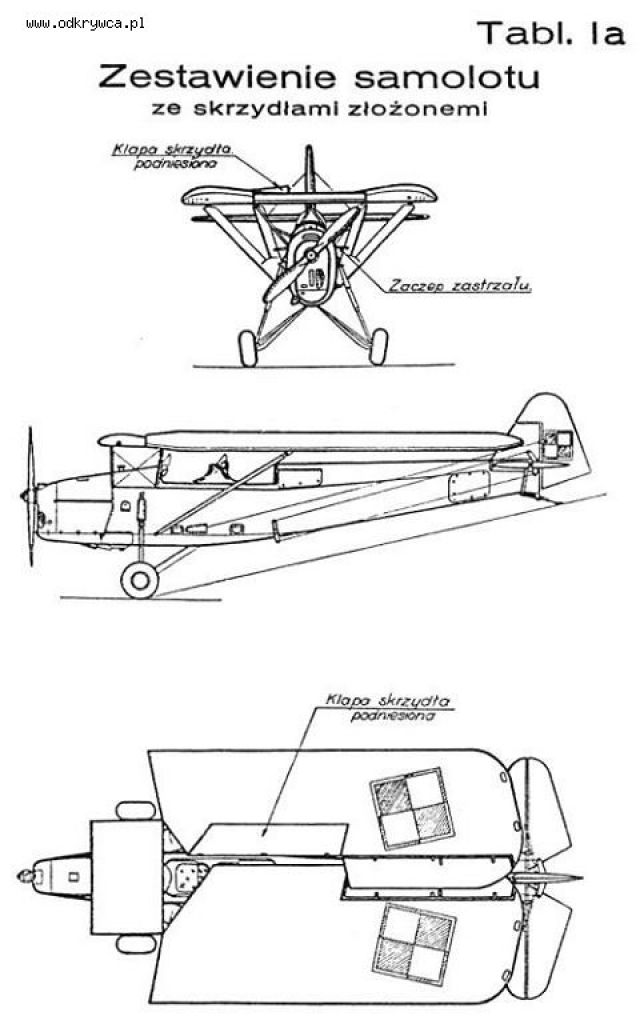

Zestawienie samolotu ze skrzydłami złożonemi z Opis płatowca R.W.D.8" wyd. Ministerstwo Spraw Wojskowych, Warszawa 1935

[Woodhaven]

Od jakiegoś miesiąca, jesteśmy na FB. Proces rejestracyjny Fundacji Fligry zakończony
Czas pokazać, że nie jesteśmy wirtualną facebookową inicjatywą. Na dobry początek kratownice kadłuba RWD-8R i RWD-8M

[Woodhaven]

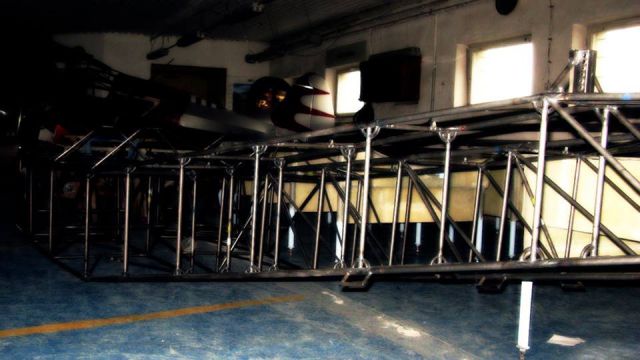

Widok od tyłu na dwie kratownice RWD-8R (lewa) i RWD-8M (prawa).

[Woodhaven]

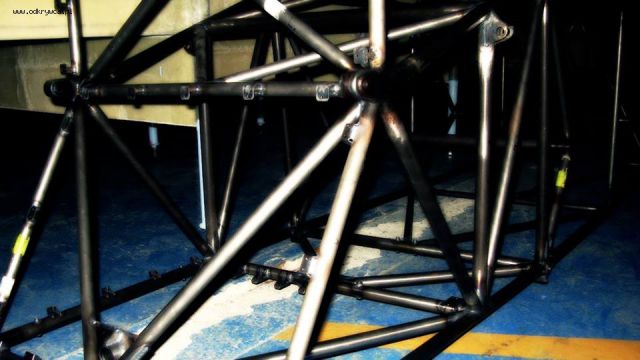

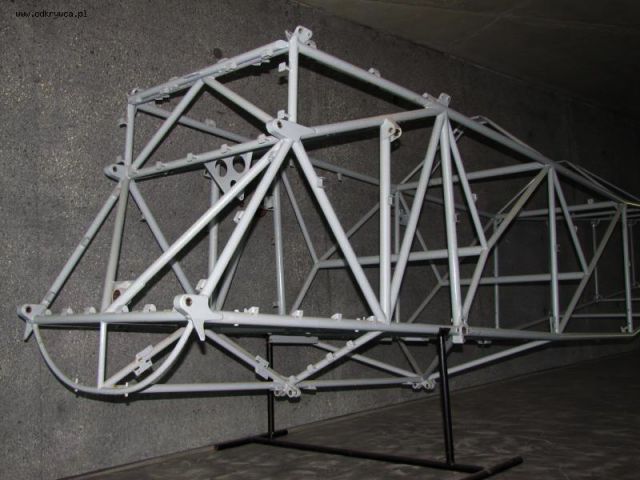

Zbliżenie na kratownicę kadłuba RWD-8R.

[Woodhaven]

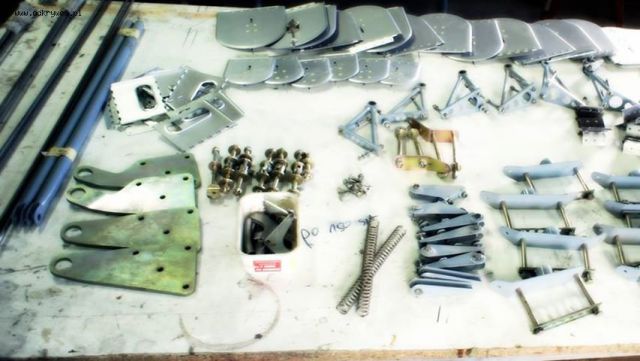

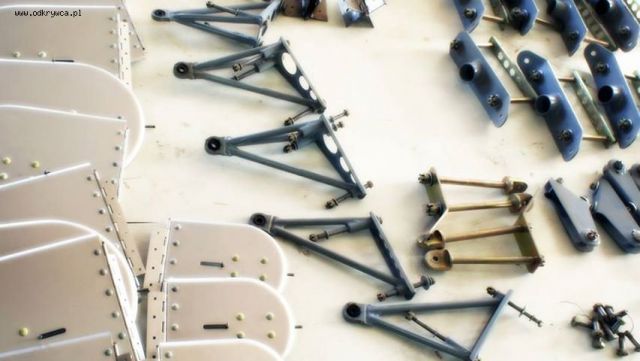

Zestaw okuć do RWD-8R

[Woodhaven]

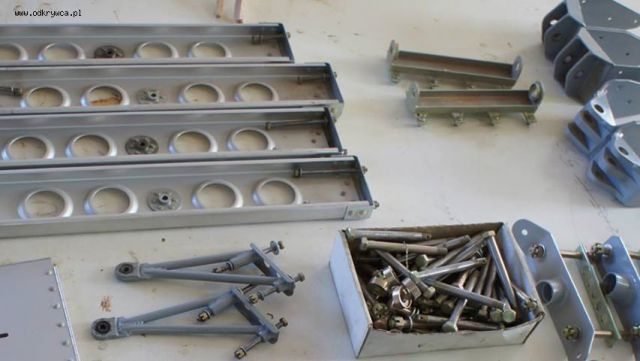

Okucia, z lewej wzierniki...

[Woodhaven]

Po lewej - konsola zawieszenia dźwigni pośredniej napędu lotki. W prawym, górnym rogu - okucia główne dźwigara przedniego i tylnego.

[Woodhaven]

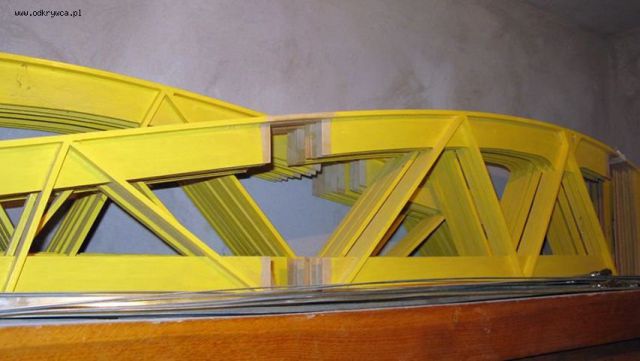

Żebra...

[Woodhaven]

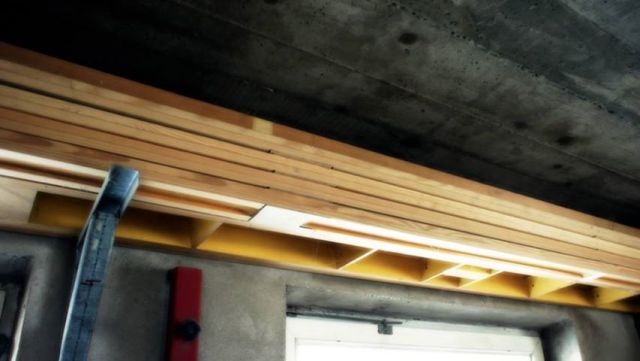

Dźwigary

[Woodhaven]

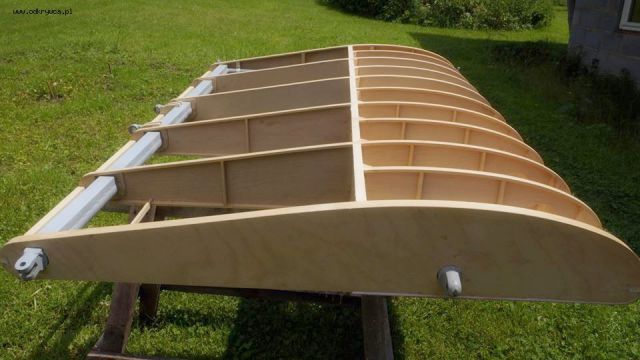

Statecznik poziomy

[Woodhaven]

Zapraszamy, wszystko znajdziecie na www.fligry.eu w zakładce dołącz do nas"...

[Woodhaven]

Strona Fundacji Fligry na FB https://www.facebook.com/FundacjaFligry

[Hornet]

Woodhaven wyjasnij prosze co oznaczaja litery R i M...Znam dotychczas oznaczenia dla RWD-8 jako DWL i PWS.Pozdrawiam

[Woodhaven]

Jeden samolot buduje MLP (RWD-8R), drugi Fundacja Fligry (RWD-8M)... .R to replika ...a M oznacza silnik z rodziny M ....



https://forum.odkrywca.pl/uploads/forum_old/photos/picsforum26/65599_369613473150189_208665889_n.jpg
Tak w skrócie, lewa kratownica ma być usztywniona przy pomocy stalowych linek (oryginalna kratownica taka była), w prawej usztywnienie kratownicy stanowią rurki stalowe (jak widać na zdjęciu).

[Woodhaven]

Baldachim

[derkb]

Czy w związku z różnicami w budowie obu samolotów (kratownice kadłubów) oba będą lotne? Czy ten z MLP będzie statycznym eksponatem? Bodajże w replice RWD 5 w kratownicy kadłuba również zastosowano inne usztywnienia jak w oryginale a powodem chyba była certyfikacja do lotów - dopuszczenie do lotów - zastosowano również tylne kółko ogonowe zamiast płozy.

[Woodhaven]

Samolot budowany przez MLP (RWD-8R).. to replika stateczna

[Woodhaven]

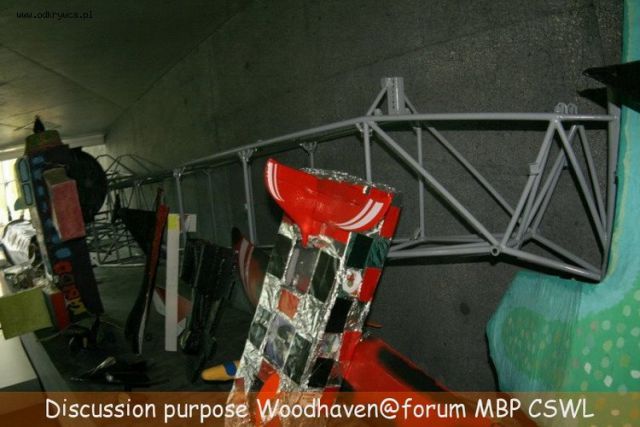

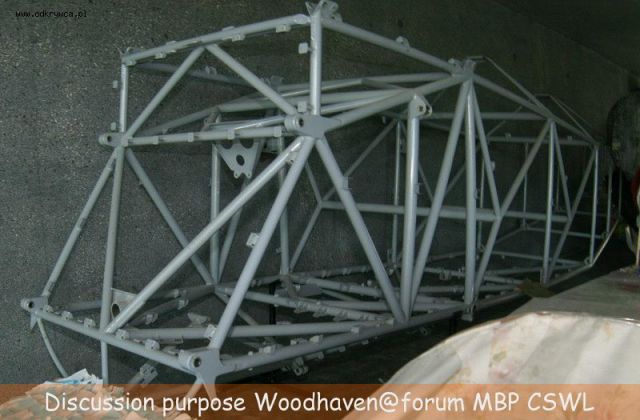

kratownice RWD-8R

[Woodhaven]

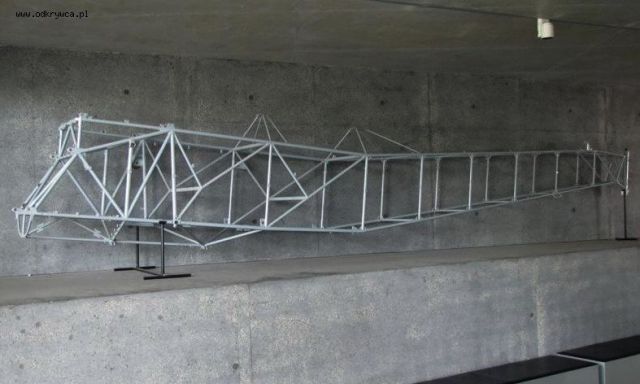

kratownica RWD-8R

[rwd]

Replika stateczna? Znaczy nie bedzie latać jak zapowiadano? Czemu mają służyć te dwie konstrukcje na górze kadłuba? Czy wiadomo, którego ma być replika - DWL czy PWS?

[MarekA]

Te dwie konstrukcje to nie są przypadkiem osłony załogi w przypadku kapotażu?

[rwd]

Samoloty RWD-8 nie miały takich zabezpieczeń. Owszem była podobna konstrukcja na kadłubie,w jednym lub dwóch egzemplarzach. Służyła do holowania szybowców, ale była tylko z tyłu i, z tego co wiem, można ją było zdemontować.
