Łączność II RP vol.2

[41pp]

w 7DP

[leszek01]

Allegro - zdjęcie radiostacji RKD z Prądnicą , ciekawe przytswki telefoniczne wpięte do RKD, prądnica oraz jej podstawa ,maszt , oraz samochód fotografia formatu pocztówki ,bardzo wyraźna kreski czarne nie są na zdjęciu zapobiegają tylko kopiowaniu zdjęcia dzięki uprzejmości jednego z użytkowników dowiedziałem się że jest to jakaś odmiana lotniczej radiostacji prototypowej pozwole sobie na zacytowanie : Ale to nie jest ani RKD, ani RKL/D. Wygląda mi to na próby nowej konstrukcji wytwórni PZTiR. Na pewno jest to radiostacja samolotowa, o czym świadczą umieszczone na obudowie specjalne rolki do zawieszenia na gumowanych sznurach. Widać również typowe dla PZTIR złącze kablowe".
Czy któryś z Kolegów mógłby zweryfikować opis . ( Wkleiłem tekst w oryginalnej formie)

[fiku]

Wg mnie to te przystawki telefoniczne" to jest radiostacja RKL/D. Przynajmniej to co widać na pierwszym planie wygląda jak skrzynka obserwatora tej radiostacji, a to co leży za nią może być jej odbiornikiem albo nadajnikiem (albo oboma naraz)- wymiary by się zgadzały.
http://rkd.friko.pl/rkld.html

Tajemniczą pozostaje cały czas ta duża skrzynia.

[41pp]

CQ, CQ; dyktafon już nabyłem, w sobotę jestem umówiony, z Panem E.K, czyli mówiąc po polsku SP9WQ. W 1939, był m/innymi odpowiedzialny za łączność z z 24??? eskadrą obserwacyjną, Zrębice-Janów/ k. Częstochowy, jeśli Kol. leszek01, mnie upoważni, to pokażę Mu tą fotkę, a może cały wątek; może coś ugrabię", ci ludzie wciąż odchodzą! a info. coraz mniej.
VY73!
gmv

[leszek01]

Nie ma sprawy. Być może uda się rozwiązać kolejną zagadkę?

[bodziu000000]

zdjęcie z allegro

[41pp]

Szkoda że umyka", sprawa techniczna N1, N2, i jej rozwiązanie, cóż, Panowie z Tzw. Reduty Częstochowskiej, postanowili inaczej.
gmv

[fiku]

To może przepchniemy to w innym gronie, ja jestem chętny.

[41pp]

Oczywiście że, tak zrobimy, ale mają jeszcze czas 6-godzinek na opamiętanie", słowo jest słowo, trzeba czekać! Ponieważ ich Wódz, totalek jes tu Modem, może posty po usuwać, proponuję dalej, przejść na priw, ale nie przez Odkrywcę".
Kłaniam się!
sp5gmv@op.pl

[41pp]

fiku, mam ją, te z N1, reszta na @

[41pp]

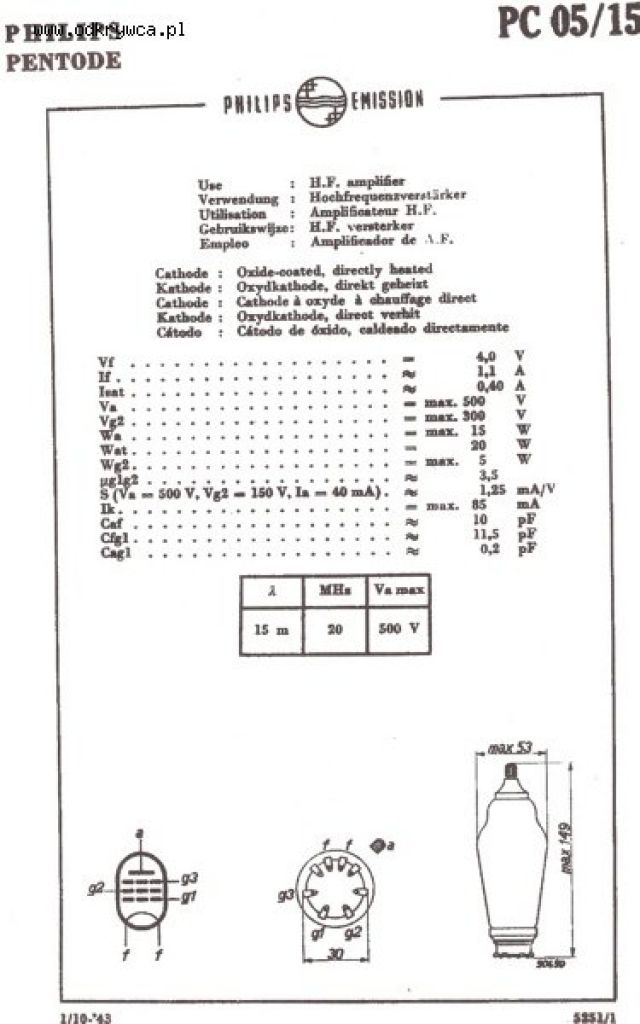

Czyli powoli Wychodzi że TX N1, miał lampki 4V
Pozdrawiam.
gmv
To by pasowało!
Ciekawe co z N2??

[41pp]

Oczywiście 4V, żarzenie, to wyjaśnia, parę spraw!

[Czlowieksniegu]

Takie dziwo 41pp, znaczy się GW daje.

[41pp]

3-godziny temu, powróciłem od Pana Edmunda, sp9wq, oba RX, czyli N1-N2 miały pośrednią w okolicach 480- 488 kHz, posiada jakieś części tych radiostacji. Prace trwają, w piątek wyruszam po odzysk".
gmv

[nitrox100]

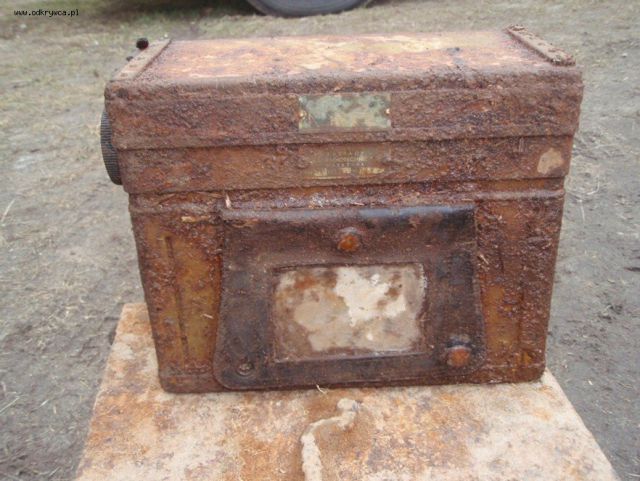

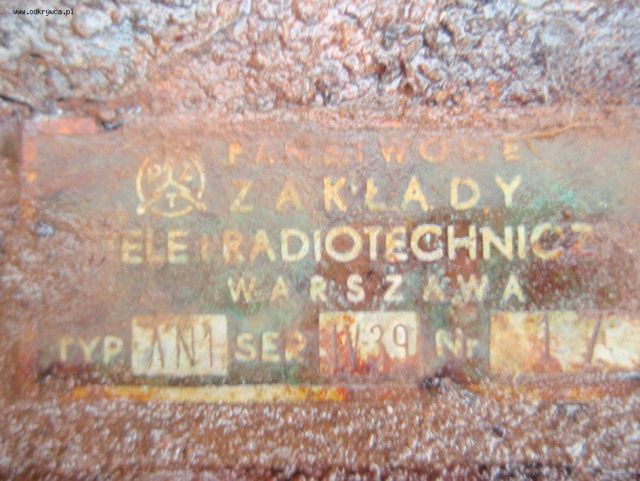

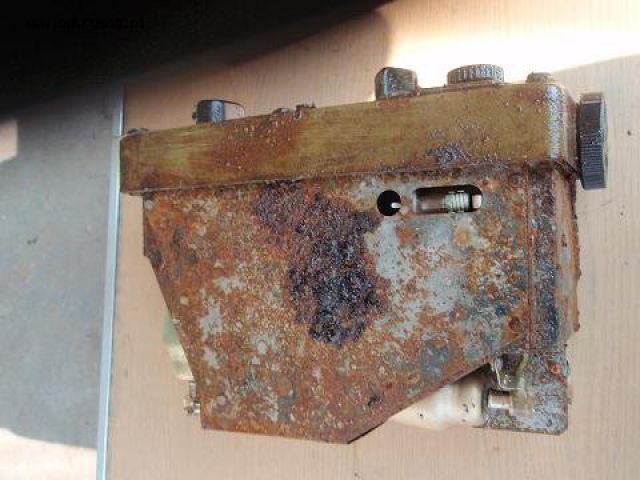

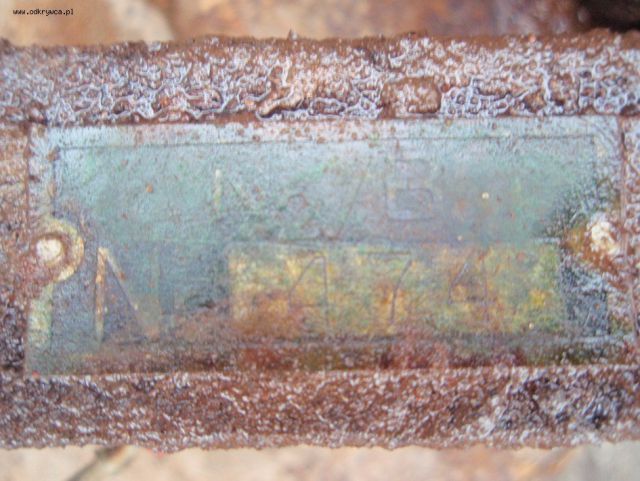

Witam. W trakcie rozbiórki starej stodoły znalazłem coś takiego.

[nitrox100]

2

[nitrox100]

3

[nitrox100]

4

[fiku]

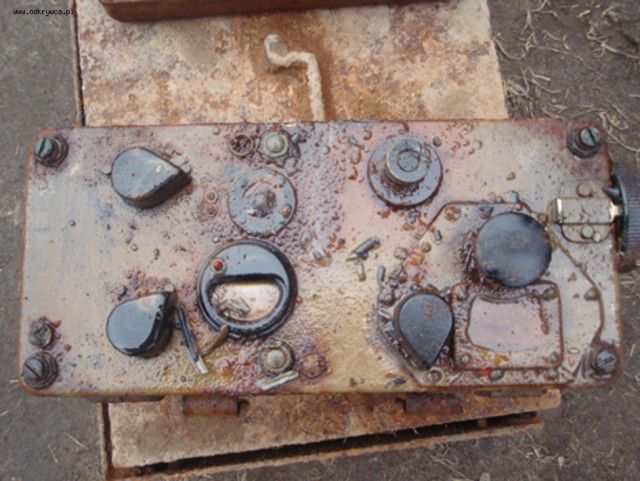

Odbiornik N2-ki, ciekawe jak zachował się w środku?

[41pp]

Z tym rozbieraniem do wnętrza to radzę powolutku!

[fiku]

Trzeba odkręcić cztery narożne śruby i wyciągnąć całość z pudełka. To mógł robić przeciętny operator. Dawało to możliwość wymiany lamp i żarówki, ale z wyjmowaniem lamp to już byłby ostrożny - łatwo je uszkodzić a dokupić trudno. Aby dostać się głębiej trzeba było odkręcić te 6 nakrętek z czego dwie na środku były zaplombowane - czyli dostęp tylko dla personelu fachowego.

[nitrox100]

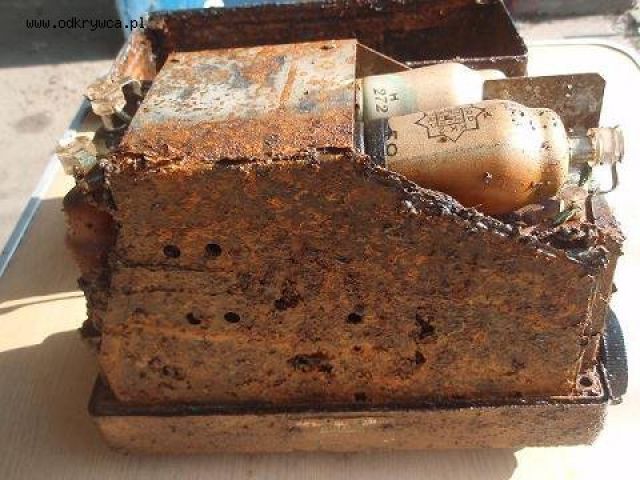

Dzięki za wskazówki.Tak wygląda po wyjęciu środka

[nitrox100]

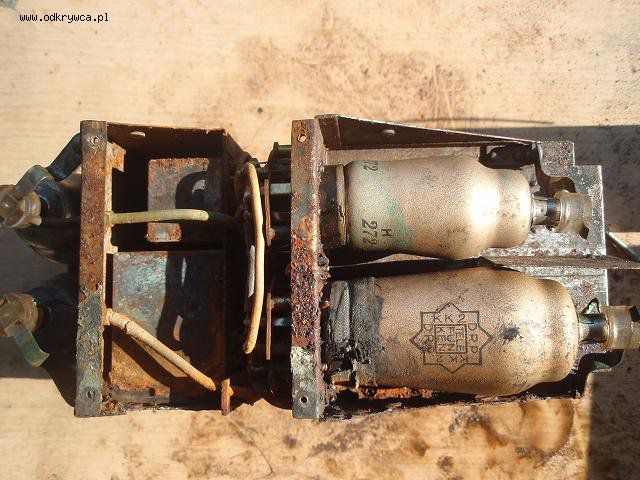

z drugiej strony

[nitrox100]

z boku

[nitrox100]

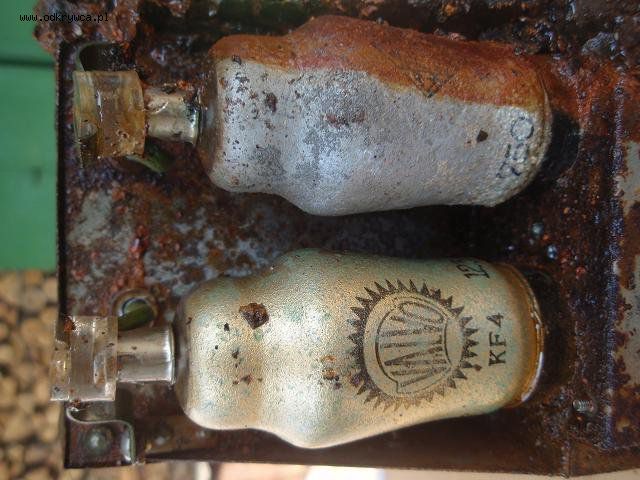

a tak po odkręceniu bocznej osłony
