Polskie miny ppanc 1939

[[1920]przemo]

Tu wlazło, wczesniej był klopot!

[[1920]przemo]

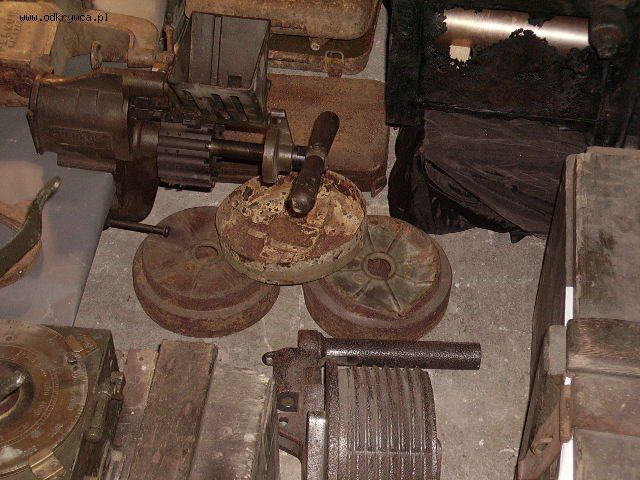

Fragment z minami i innymi ciekawostkami z wystawy

[marek123]

masz moze lepsze foty ???
gdyby co podeslij na meila dambek7@wp.pl

pozdro i dzieki

[TomekSz]

Dla Gebhardta .

Z filmu Tadeusz Kutrzeba".

[TomekSz]

j.w.

[bodziu000000]

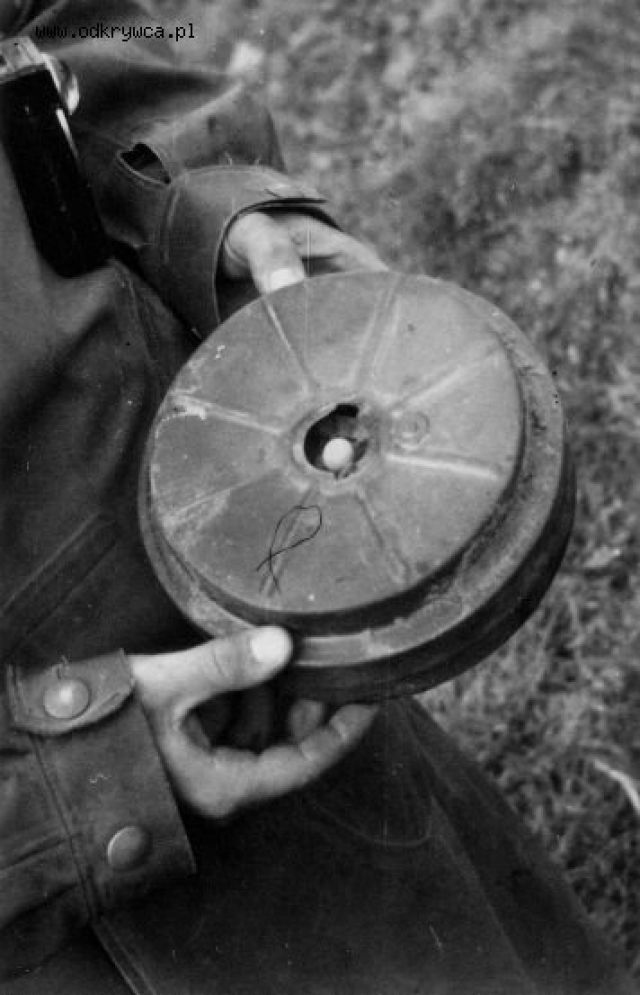

Wśród różnych zdjęć z września znalazłem to zdjęcie. Czy to nie jest przypadkiem nasza mina? Bo mi się wydaje, że tak.

[Gebhardt]

Zgadzam sie z przedmowca. Nawet widac 'gumowy kapturek' na zapalniku wewnatrz miny.

[73pp]

Również potwierdzam, że jest to nasza mina. W załączeniu zdjęcie z MUZEUM ŚLĄSKIEGO w Katowicach gdzie widziałem taki sam egzemplarz.
Pozdrawiam

[73pp]

Fotka

[jerzyn2000]

W przyszłym tygodniu wstawię fotki znalezionych polskich min ale nie tylko z kostkami 0,2 kg, bo także z ładunkiem w postaci bateryjek. Te bateryjki były pomiędzy kostkami. Znalezisko znajomego, więc muszę poczekać na fotki. Na waszych zdjęciach takich dodatkowych ładunków nie ma. Widać z nich, że w minę mogło wejść 5 kostek TNT (piąta w środek)- czyli 1 kg TNT. Czy był sens doładowywania jeszcze dodatkowym materiałem wybuchowym??
Pozdrawiam Jerzyn

[Gebhardt]

Regulamin przwidywal ladunki do 1.4kg przez przepilowanie dodatkowych 2 kostek TNT po przekatnej i wlozenie w 'trojkatne' przegrody. Material zastepczy (np Dunit) byl normalnie przewidziany jako ladowanie przegrodek kwadratowych. Nie nadawal sie do przegrodek trojkatnych bo byl wrazliwy na pilownaie (BUUUM!). Dalsze zwiekszenie ladunku bylo mozliwe przez zdwojenie min (tzn kladzenie jedna nad druga).

[jerzyn2000]

Zlutowane korpusy min ( połączone dnami ) znalazłem w tym miejscu, gdzie kumplowi wyszły całe miny. Tylko nie pamiętam czy je brałem - cienka blaszka cynkowa była bardzo zjedzona, a brakowało pokryw. Taki duecik to już nawet - jeżeli były załadowane do końca - 2,8 kg. Ciekawe na jaką wysokość mógł podskoczyć czołg po wjechaniu na taką niespodziankę.
W tym samym miejscu znalazłem 2-3 rurki miedziane długości ok. 4 cm i średnicy 4-5 mm z jednej strony zamknięte. Czy były to zapalniki? W środku były raczej puste.
Pozdrawiam

[Gebhardt]

Jerzyn - trudno mi uwierzyc w te zlutowane miny - czy to aby nie rezultat 'zerdzewienia'? W instrukcji nic takiego nie ma no i niby po co skoro normalnie zdwaja sie miny prostym sposobem przez zakopanie jednej nad druga jak per instrukcja.

Rurki miedziane to prawie na pewno splonki saperskie ktore byly czescia zapalnika. Dlugosc 4cm jaknajbardziej sie wydaje prawdopodobna.

[jerzyn2000]

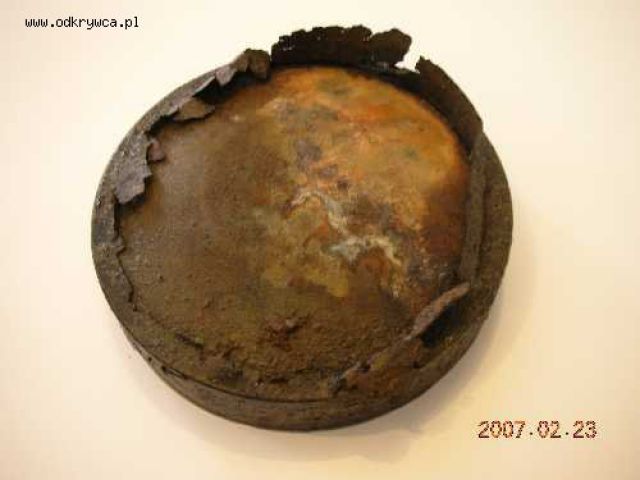

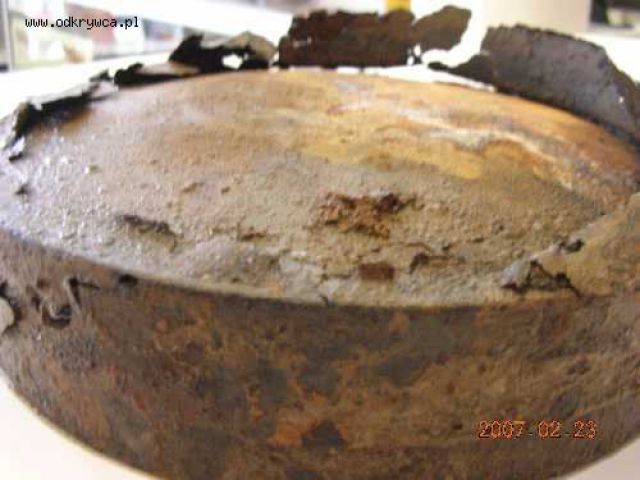

Widok na dno miny

[jerzyn2000]

Nie są to jednak zlutowane dwie miny, a wciśnięta od spodu górna część miny (pokrywa, a raczej to co z niej pozostało). Po wyjęciu z ziemi myślałem, że jest to ta podwójna p.panc..

[jerzyn2000]

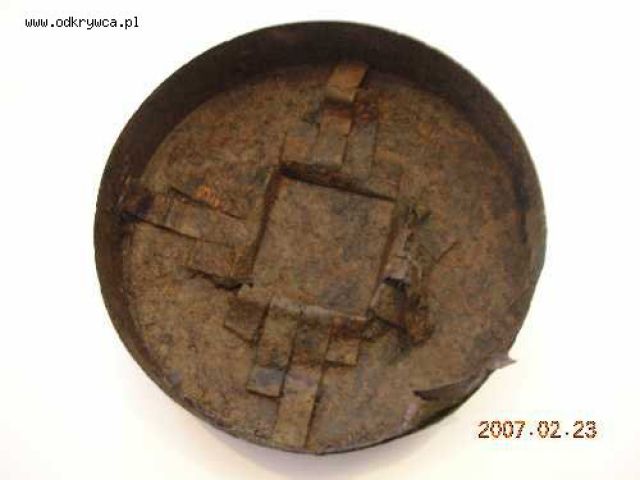

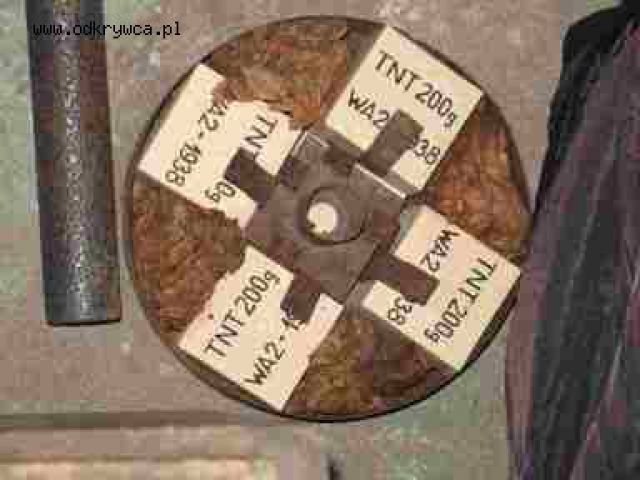

Wnętrze miny

[jerzyn2000]

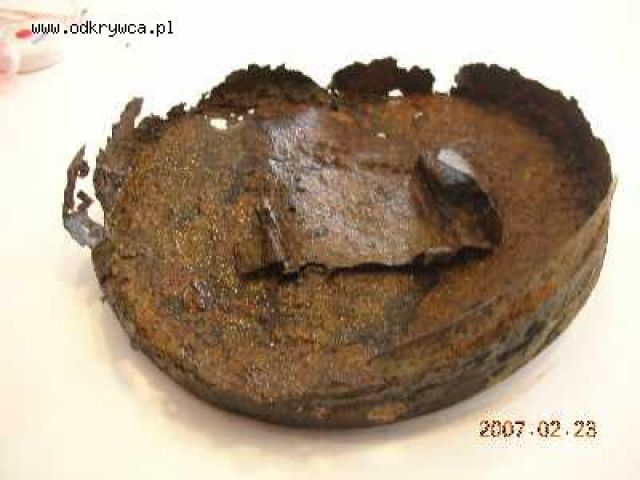

Tutaj środek innej

[jerzyn2000]

Teraz weszło

[jerzyn2000]

teraz!

[jerzyn2000]

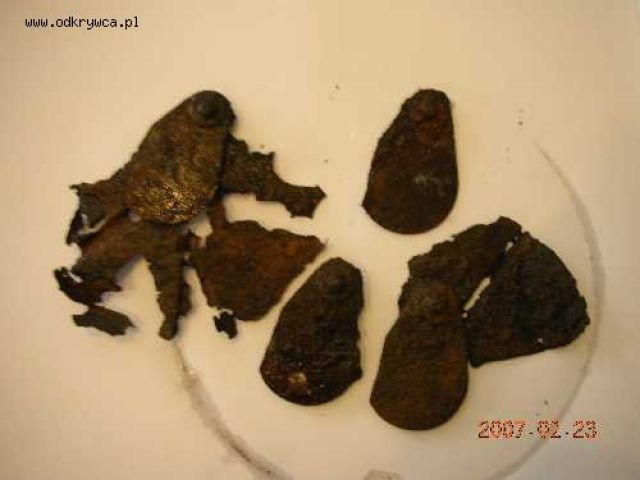

Resztki pokryw

[jerzyn2000]

Myślę, że w czasie rozbrajnia się ( 4-5 IX 1939 )żołnierze polscy wywalając ładunki złożyli dno z pokrywą odwrotnie, a ja po znalezieniu byłem przekonany, że to jakiś duecik.
Były w tym miejscu jeszcze resztki jakiegoś ładunku w postaci prostopadłościanu ( wyglądało jak resztki puszki na 4 do 6-ciu kostek TNT z gniazdami na zapalniki) Takie coś jak na fotce.

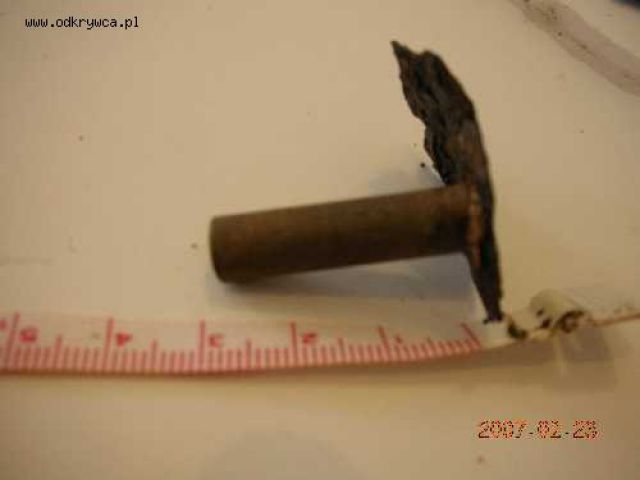

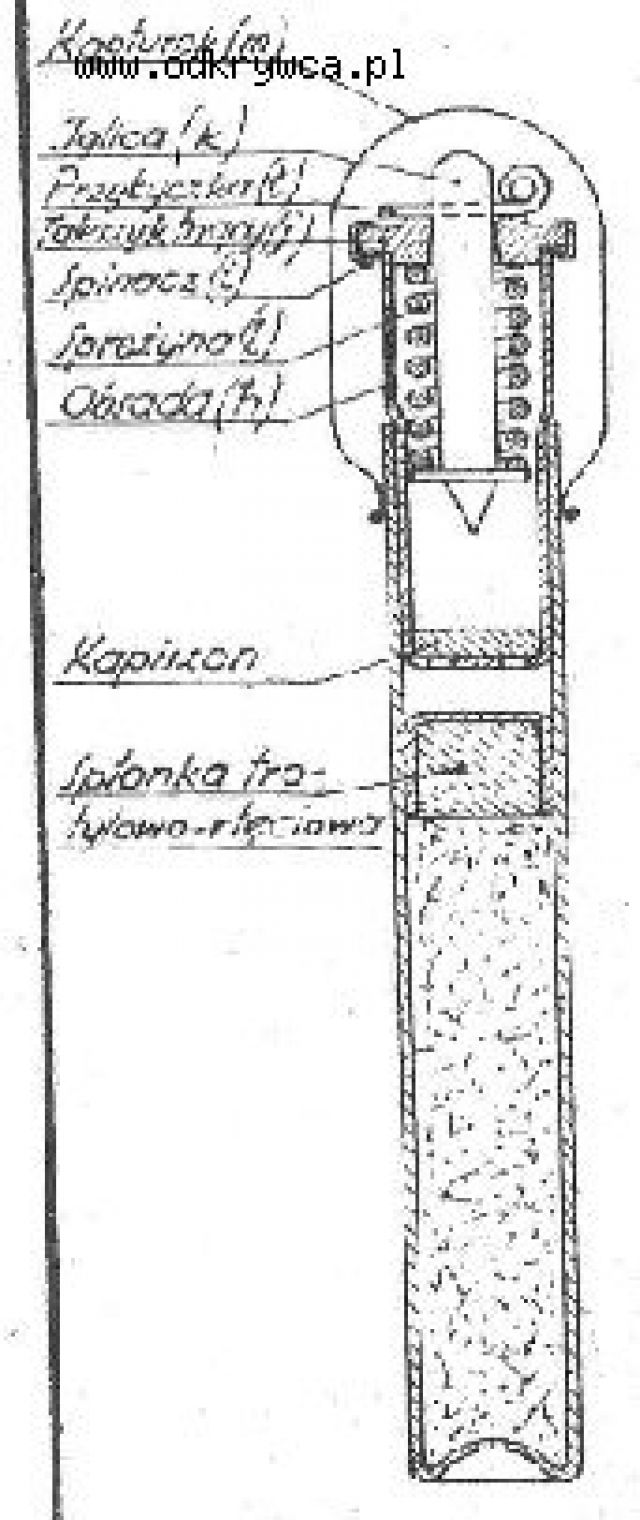

Ta rurka miedziana to na pewno tulejka spłonki saperskiej ze schematu.
W poprzednim poście napisałem, że korpusy min były cynkowe. Po obejrzeniu tego co z nich zostało stwierdzam, że są stalowe. Może moim usprawiedliwieniem może być to, że znalezisko jest z przed kilku lat
Nagabuję kumpla o obiecane fotki z miejsca znalezienia. Jutro je będę miał.

[jerzyn2000]

Szkoda, że tych rzeczy nie robiono z kwasówki - miałbym fajne fanty.

[jerzyn2000]

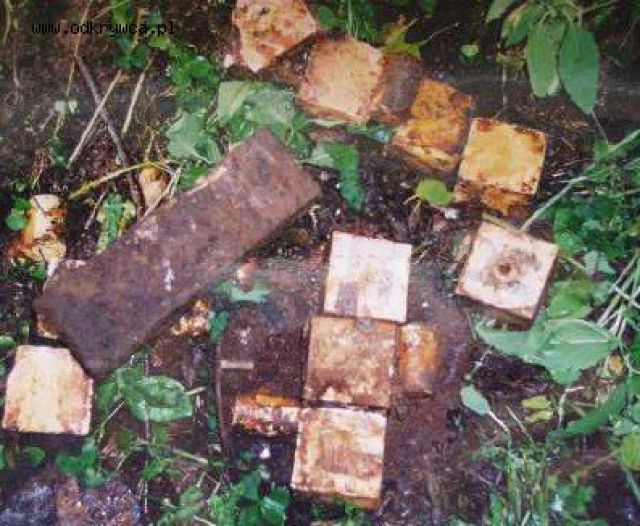

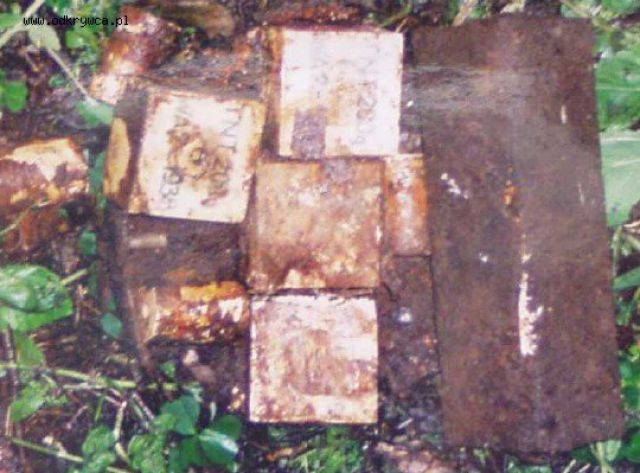

Widać tu te ateryjki". Zdjęcie, jak mnie kumpel zapewniał, pokaqzuje układ ładunków po wykopaniu.

[jerzyn2000]

ładunek

[jerzyn2000]

fotka 3
