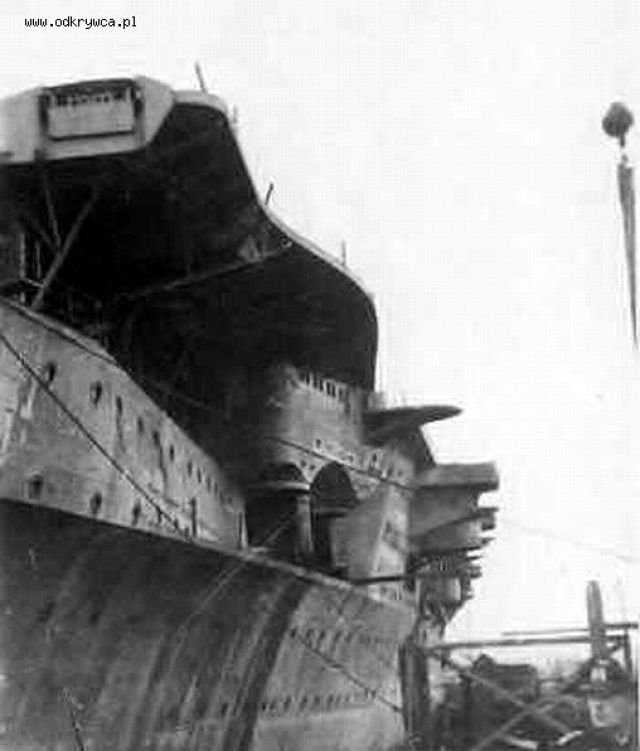

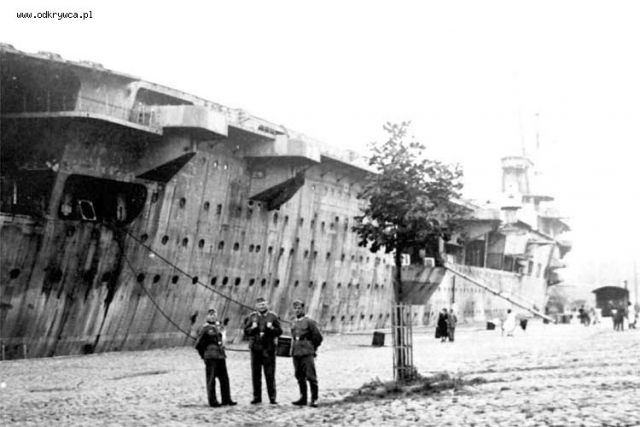

Szczecin 1945

[Woodhaven]

Sowieckie eksperymenty na pokładzie z bombą FAB-500

[Woodhaven]

Sowieckie eksperymenty na pokładzie z bombą FAB-500.

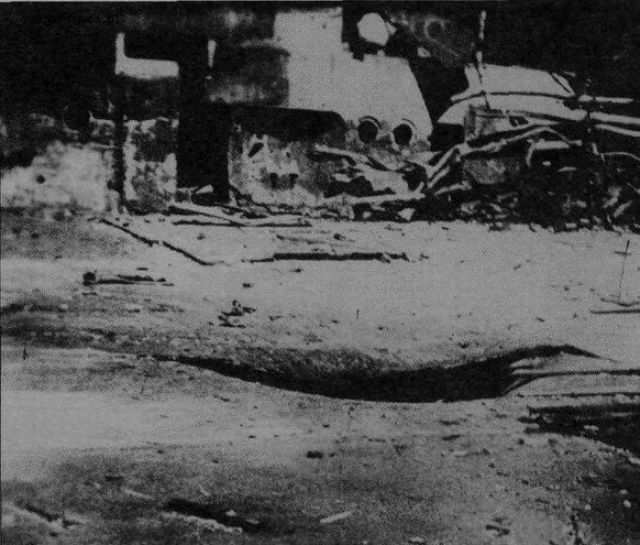

I skutek wybuchu bomby udokumentowany i przeanalizowany .Jak widać wszystko jest udokumentowane i nie działo się nic na ura.

[Woodhaven]

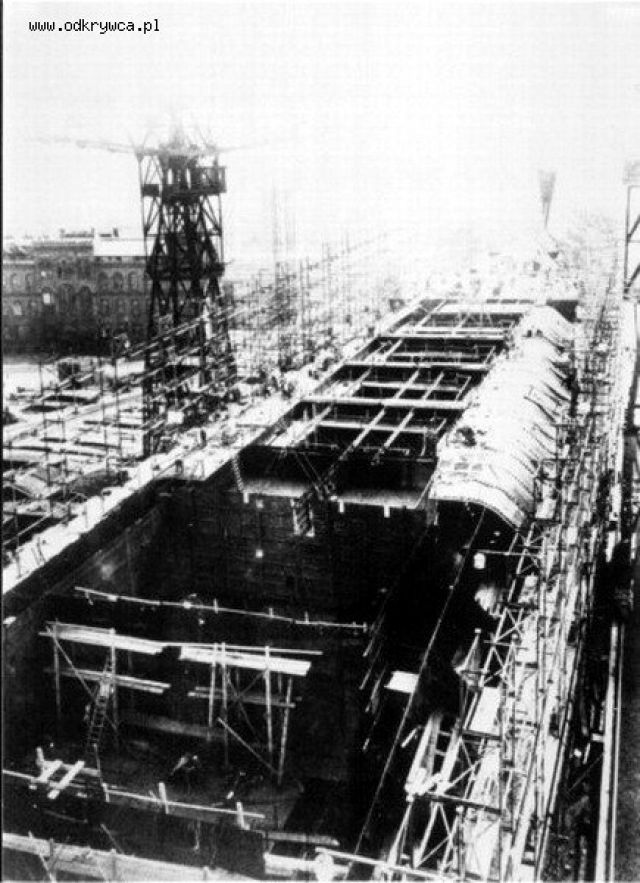

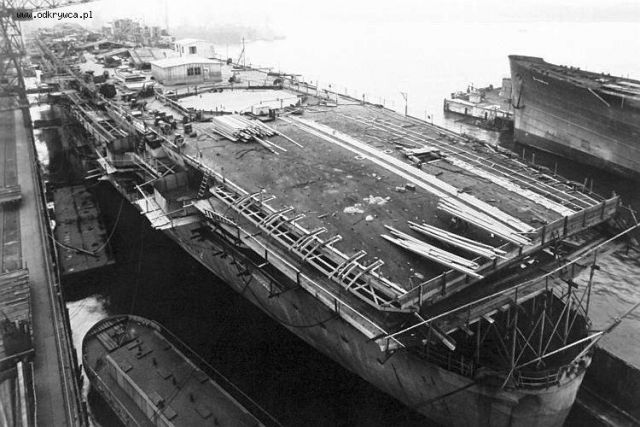

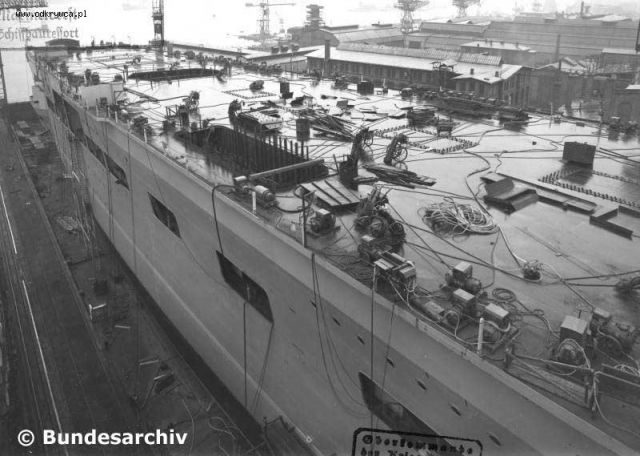

Deutsche Werke AG 1939

[Woodhaven]

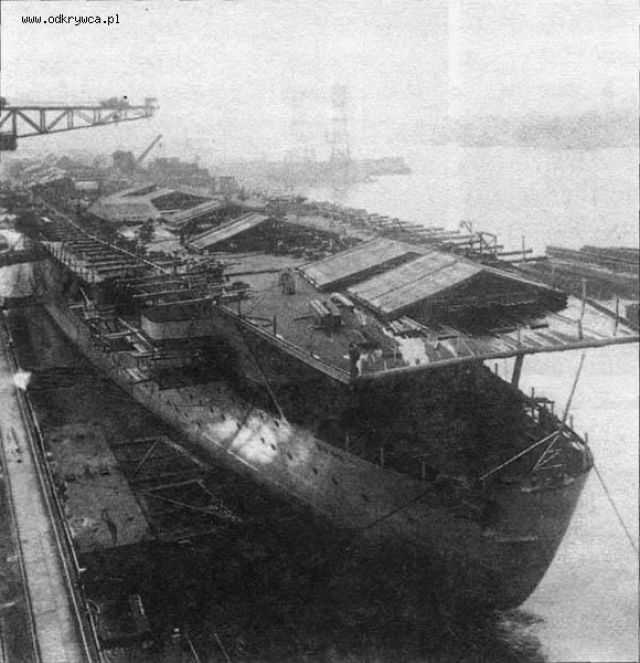

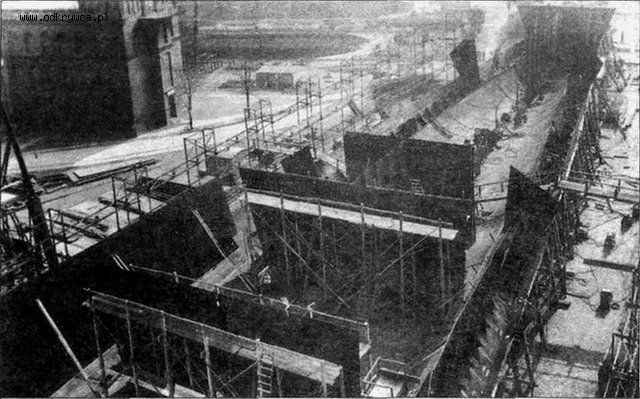

Deutsche Werke AG 1939

[Woodhaven]

Jak zwykle rozpędziłem się i nie wyjaśniłem zdjęcia z 2007-10-05 22:53:00.

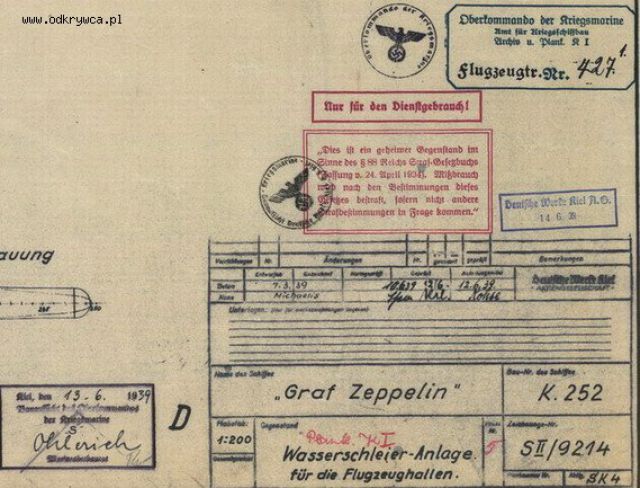

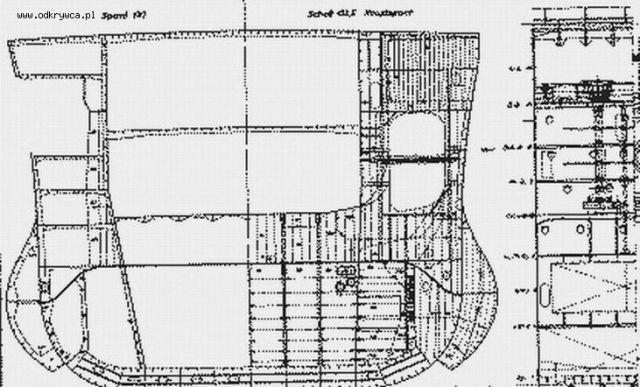

Tu jest przekrój na którym widać zewnętrzny bąbel przeciwtorpedowy

[Woodhaven]

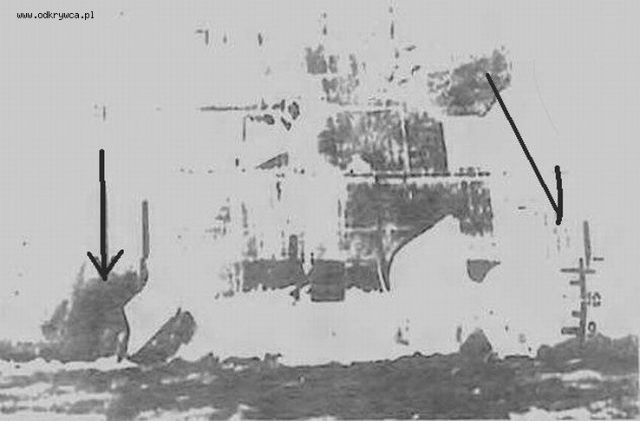

Zrobiłem negatyw z zdjęcia 2007-10-05 22:53:00.teraz będzie lepiej wytłumaczyć o co chodzi na tym zdjęciu.
Jak pisałem wcześniej sowieci zaplanowali testowanie zniszczeń dokonanych różnymi metodami.

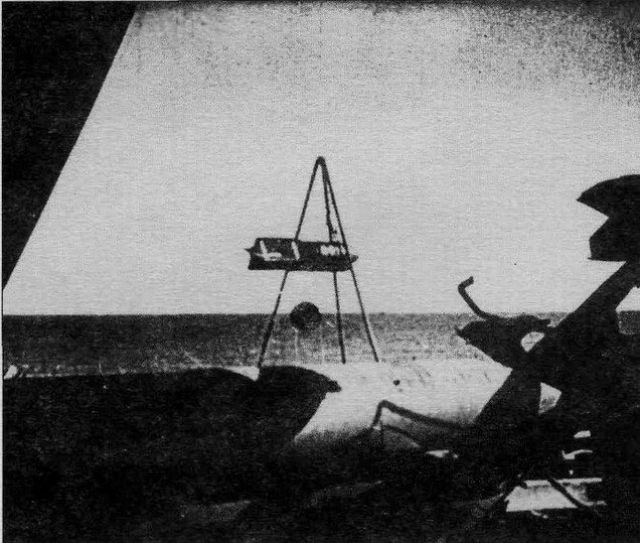

Ustawiali na pokładzie bomby na stojakach (zdjęcie z 2007-10-05 23:42:00 )
dokonując kolejnych eksplozji i analizowani zniszczenia ( stąd jest obszerna dokumentacja ). Zdjęcie przedstawia burtę Graf Zeppelin po trafieniu torpedą.
Na burcie Graf Zeppelin wymalowali skalę ( na zdjęciu z prawej stronny zaznaczyłem strzałką ) która umożliwiała dokładniejszą analizę.
Strzałka z lewej strony wskazuje miejsce trafienia torpedy w bąbel przeciw torpedowy .
( reszta zdjęć jeszcze mam w obróbce )

[Woodhaven]

I jeszcze jeden przekrój kadłuba tym razem z opisem ..........

[Woodhaven]

`

[Woodhaven]

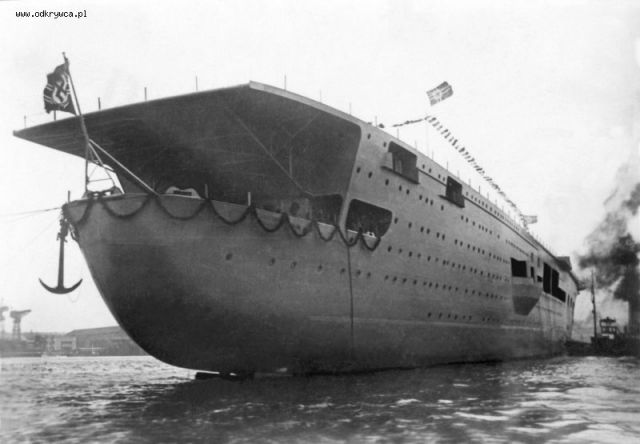

6.12.1938

[Woodhaven]

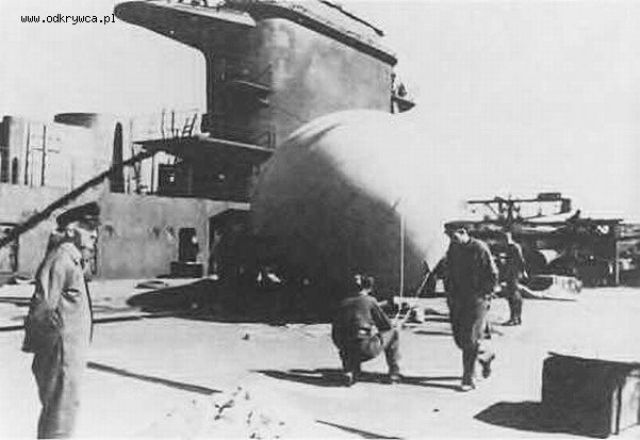

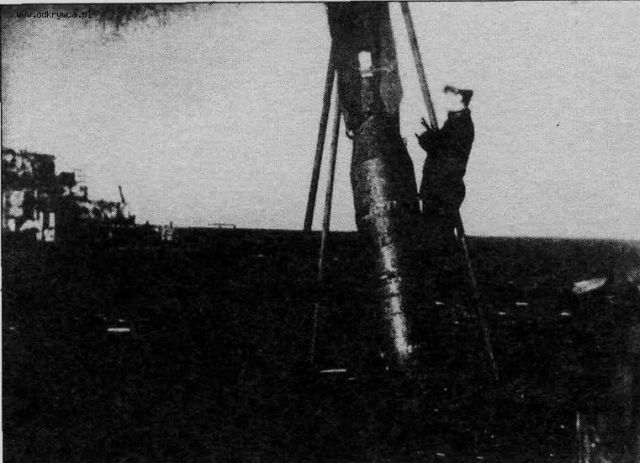

Bomba FAB 1000 przygotowana do detonacji
Dalej powinno być zdjęcie z 2007-10-05 22:36:00 Efekt wybuchu FAB 100

[Woodhaven]

Bomba FAB 250 przygotowana do detonacji

[Woodhaven]

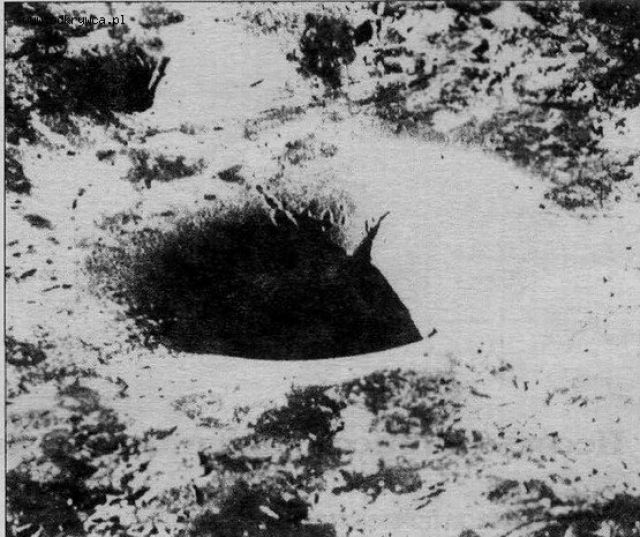

wybuchu FAB 250

[Woodhaven]

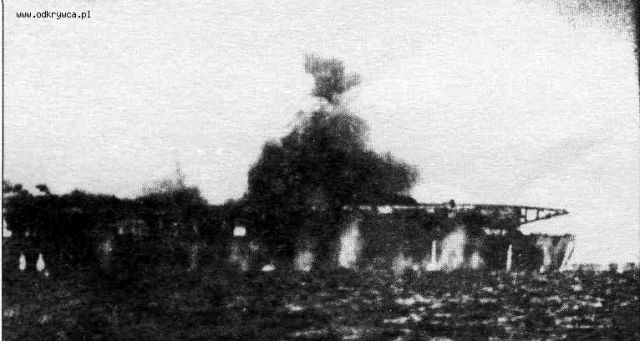

Efekt wybuchu FAB 250
Tym samym można stwierdzić że bursztynowej komnaty na pokładzie Graf Zeppelin nie znajdziecie ;-(

[Woodhaven]

Jak widać egzekucja odbyła się planowo w sprawie wyższych celów

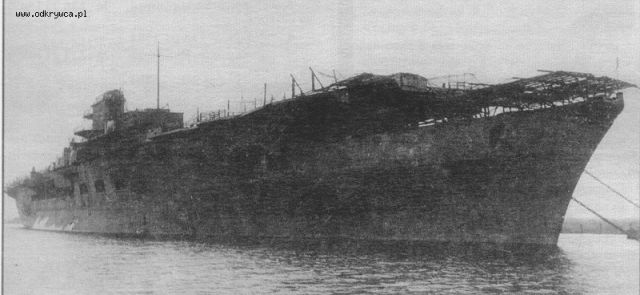

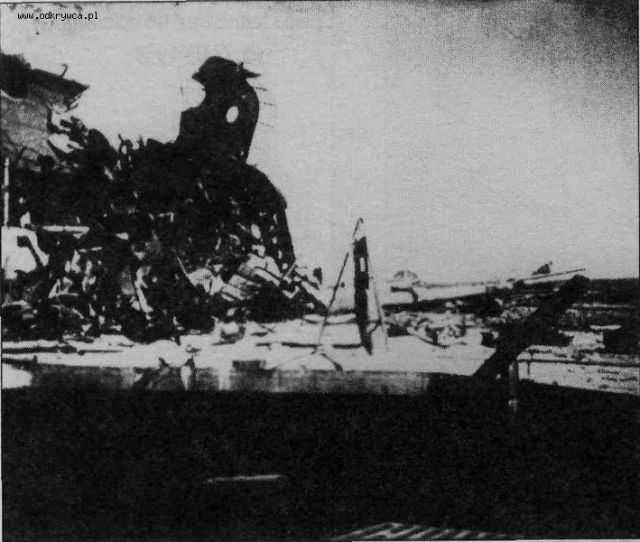

Kolejne dewastacje pokładu

[Woodhaven]

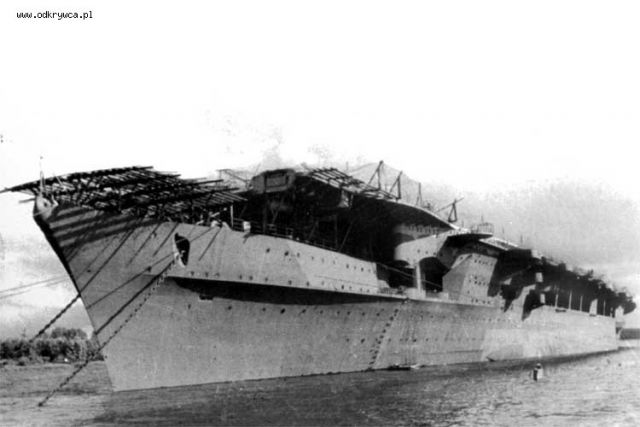

22.03.39

[Woodhaven]

`

[zalman]

Zastanawiały mnie zawsze dwie rzeczy w przypadku Graf Zeppelina.
Pierwsza to taka: dlaczego niemcy mając jeszcze rezerwę w postaci wystającego dziobu poza pokład startowy nie przesuneli go tak jak brytyjczycy czy amerykanie na własnych lotniskowcach.
Druga: znając pokrętność rosjan czemu tak ochoczo posłali go..rybkom do zwiedzania...
teraz wiem oglądając te zdjęcia...sprawdzali skuteczność własnych środków niszczenia na przyszłość by wykorzystać je na amerykańskich lotniskowcach ...bo raczej umowy sojusznicze mieli głęboko gdzieś..ot takoj narod

[balans]

Na zdjęciu z 2007-10-05 23:05:00 to jakiś aliancki chyba eskortowy tonie, gdzieś to zdjęcie już widziałem, może odnajdę. A tak w ogóle to super zdjęcia Woodhaven.
A co do Rosjan, mieli go zatopić to zatopili, nie ma się co czepiać, że go wcześniej odpowiednio przetestowali". Amerykanie nie takie okręty estowali" przy próbach broni jądrowej.

[Woodhaven]

22,03,1937
Dzięki mam sporo zdjęć które chciałbym Wam pokazać ale staram się niektóre poprawić by lepiej cos było widać. Tak że spokojnie poczekajcie nie wklejajcie zdjęć dopóki nie skończę gdyż nie chciałbym dublować zdjęć, drugiej strony wiem ze robię to chaotycznie ale miejmy świadomość ze to na naszym forum pokazują się unikatowe zdjęcia
Graf Zeppelin nie był już nową jednostką a postęp w uzbrojeniu poszedł daleko do przodu

Podstawowym problemem były zniszczone turbiny, choć łudzono się że uda się wyremontować co najmniej dwie z nich , co zapewniało by prędkość około 25 węzłów
zabierał za mało samolotów 40 szt
niewielki zapas pływalności w razie ewentualnych uszkodzeń,
opancerzenie i stopień ochrony pozostawał y wiele do życzenia
brak specjalistycznego wyposażenia .. katapulty Niemcy sprzedali Włochom

[Woodhaven]

`

[Woodhaven]

http://pl.youtube.com/watch?v=-OLj_TurDSg

Łącznie zdetonowano na okręcie 16 ładunków : 12 bomb burzących
FAB 100 2 szt
FAB 500 2 szt
FAB 250 3 szt
FAB 100 5 szt
Pociski artyleryjski 180 mm 4 szt

[Woodhaven]

maj 1945
