tiquet

Niemieckie urządzenie DRP

Question

  • 0

Witam,
Pewnie wojskowe. Brak tabliczki.

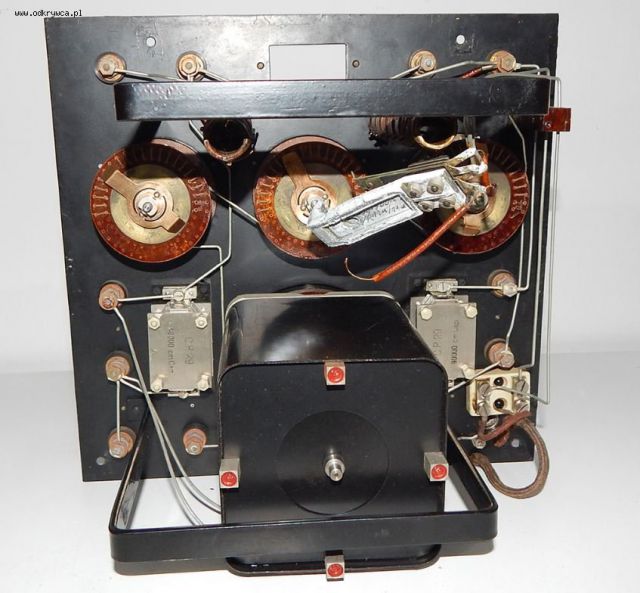

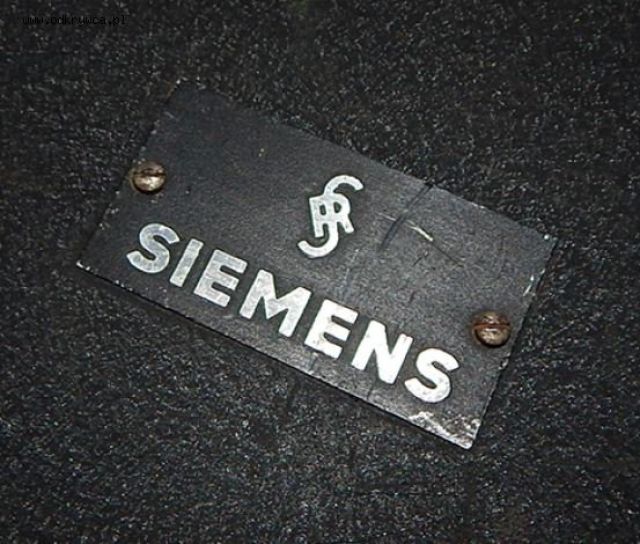

Wewnątrz największy element sygnowany S&H (siemens und halske) D.R.P. Telefunken.
Może ktoś rozpoznaje to urządzenie i zna nazwę i model?

Share this post


Link to post
Share on other sites

14 answers to this question

Recommended Posts

  • 0
Głowy sobie nie dam uciąć, ale:
- na pewno jest to mostek pomiarowy (kompensator);
- zdaje się, że do pomiaru linii kablowych (sugerowałby to zacisk Fernhoren" czyli przesłuch zdalny" coś jak FEXT przy pomiarach struktury miedzianej dla sieci teleinformatycznych.
- dodatkowo są tam zaciski umożliwiające podłączanie kondensatorów pomiarowych - sądzę, że metodą porównawczą.
Dokładnie takiego modelu nie mogę znaleźć.
Może jest tam gdzieś nadrukowany numer patentu?

Share this post


Link to post
Share on other sites
  • 0
Chyba jest to jednak zwykły mostek RC do pomiaru rezystancji i pojemności.
Aby to stwierdzić na 100% należałoby rozrysować schemat.
Próbowałem to zrobić ale przeszkadzają mi te dwa czarne ajzole zakrywające przewody.
Na kablach wisi gniazdo słuchawek.

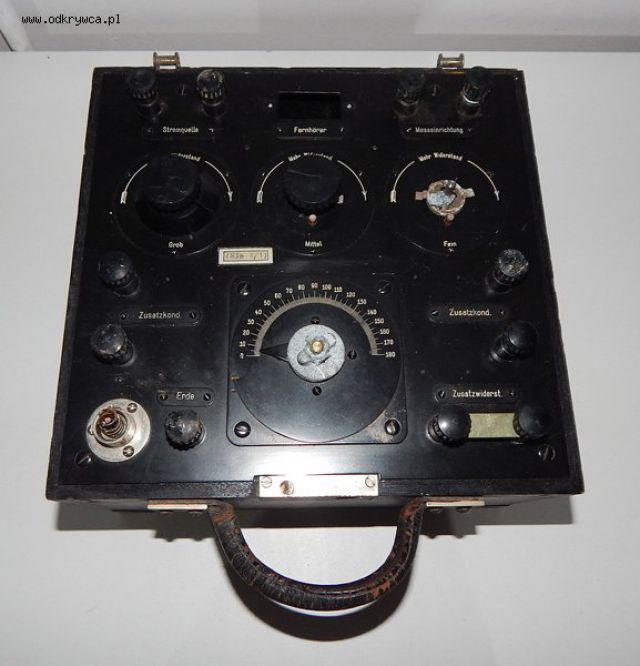

Do zacisków Stromquelle podłącza się źródło prądu przemiennego.
Do zacisków - jakiś miernik wychyłowy.
Zaciski usatzkond" (Zusatzkondensatoren) - kondensatory - na jedną parę zacisków - mierzony, a na drugą - wzorcowy.
Zaciski Wiederstand" służą do podłączenia mierzone opornika.
Zacisk Erde" - uziemienie.
Do zacisków Fernhorer" podłącza się słuchawkę (opcjonalnie?), w której dźwięk zanika w momencie gdy mostek jest skompensowany i na tej podstawie odczytuje się z nastaw egulatorów" wartość mierzonego elementu.
Nic mądrzejszego nie przychodzi mi do głowy. Pewnie jest to jakaś odmiana Mostka Wiena.
