Część lotnicza

[traper6]

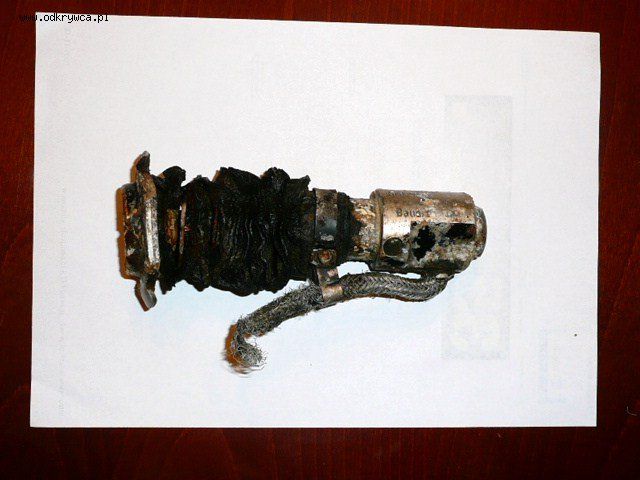

Zwracam się o pomoc lotników.
Przedmiot leży na kartce papieru A-4. Wykonany z aluminium i kołnierzem" ze skóry. Najpierw myślałem że to jakiś wlew paliwa, ale po umyciu raczej to nie to

[Woodhaven]

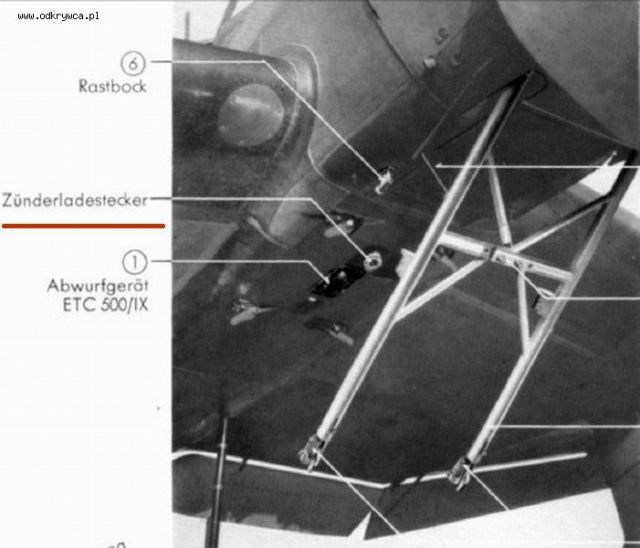

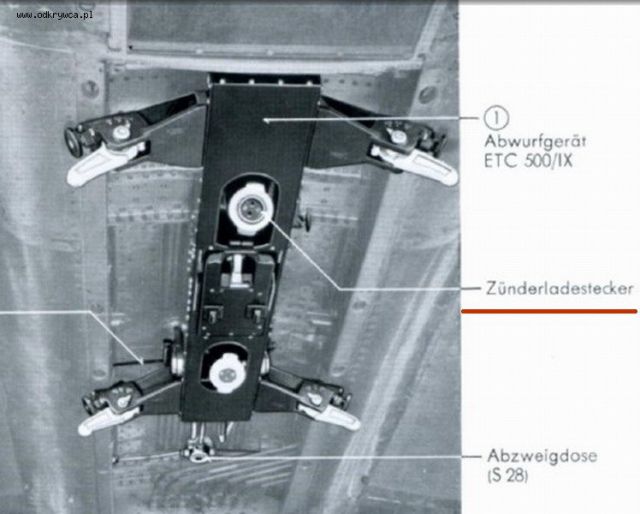

Fl 50571 Zunderladestecker

[Woodhaven]

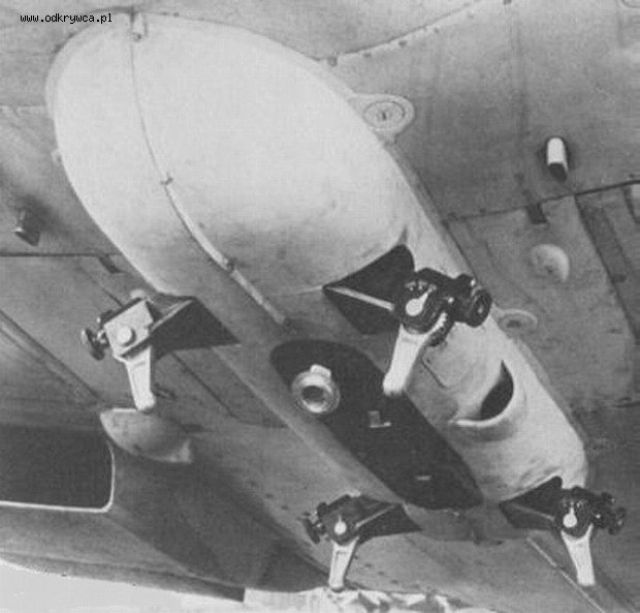

#2

[Woodhaven]

#3 ;-)

[Woodhaven]

#4

[Woodhaven]

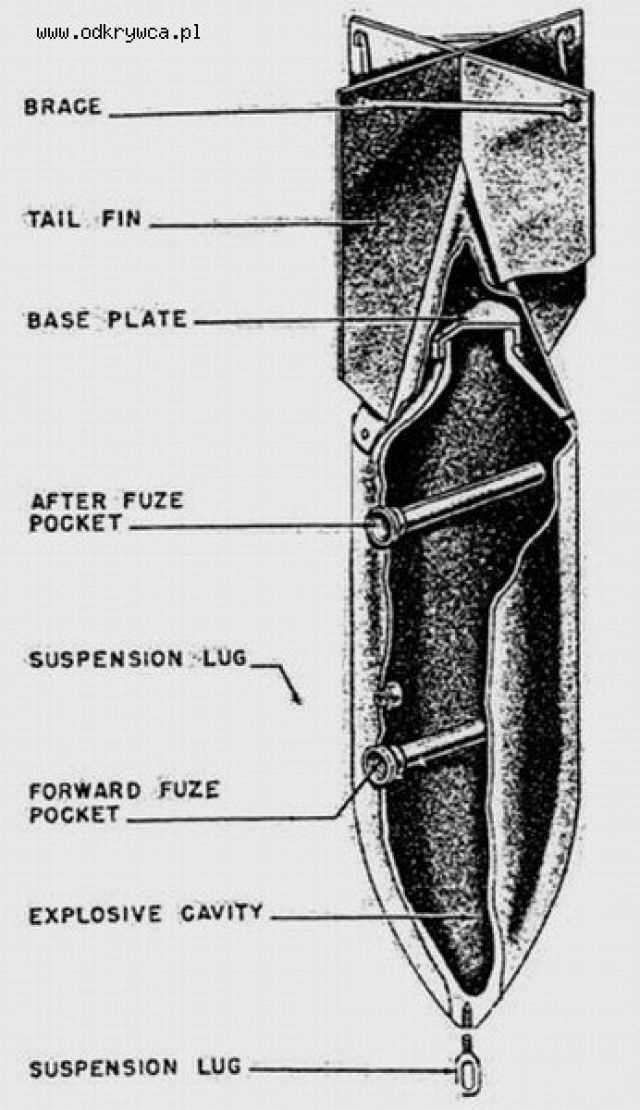

http://www.lexikon-der-wehrmacht.de/Waffen/PDF/SC250.pdf

http://www.lexikon-der-wehrmacht.de/Waffen/PDF/SC500.pdf

Teraz już sami dojdziecie do czego te kabelki

Pozdrawiam

Wood;-)haven

[Woodhaven]

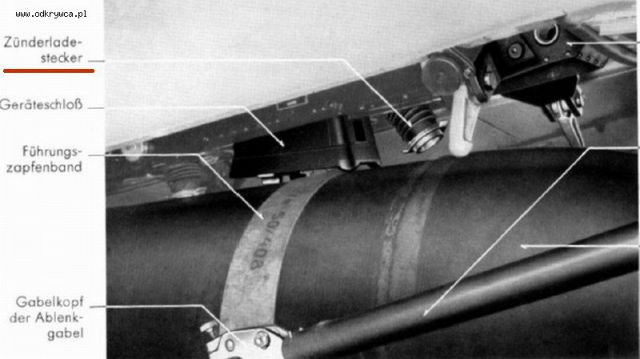

W uzupelnieniu mozna jeszcze dodac iz część FL 50571 byla montowana w wyrzutnikach ETC 500 IX przystosowanych do bomb SC 250 i SC 500 w których stosowano zapalniki
El. AZ 25 B, C
El. AZ 38
El. AZ 28A
El. AZ 55

[traper6]

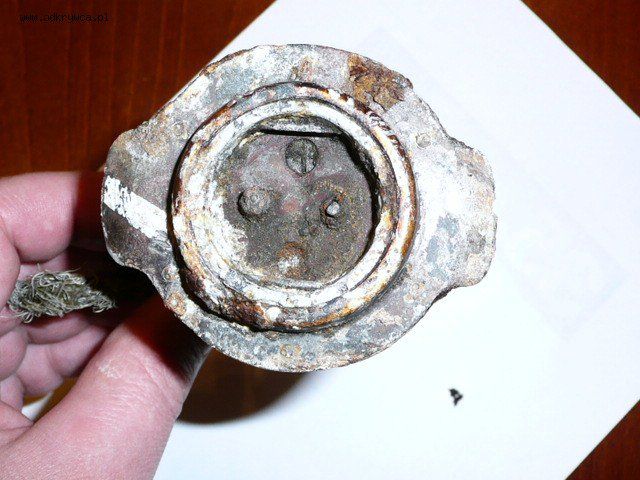

Zwracam się o pomoc lotników.
Przedmiot leży na kartce papieru A-4. Wykonany z aluminium i kołnierzem" ze skóry. Najpierw myślałem że to jakiś wlew paliwa, ale po umyciu raczej to nie to

[traper6]

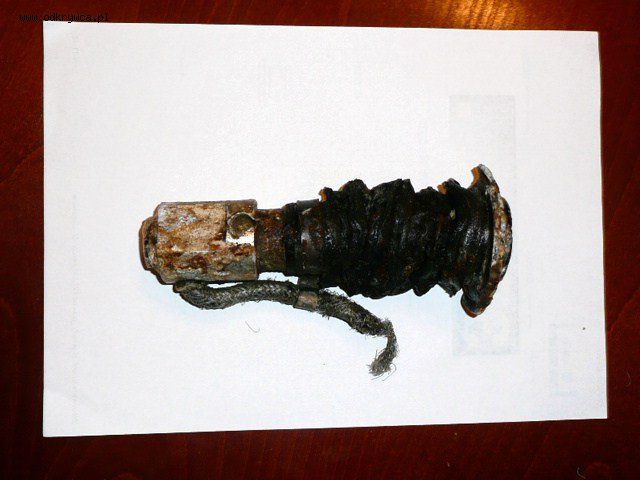

Druga strona

[traper6]

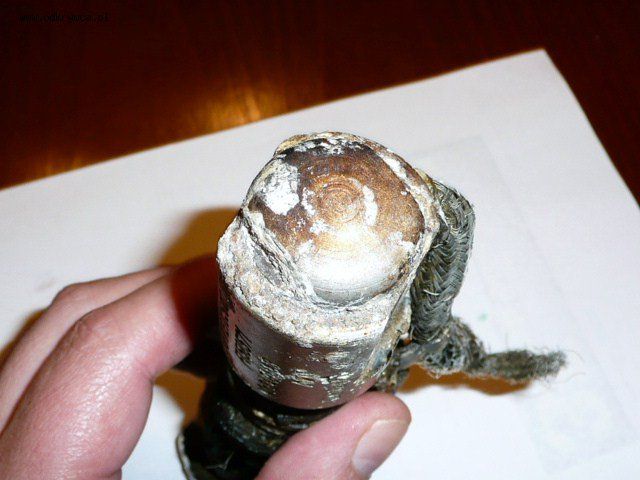

Góra. Jak była w piasku to myślałem że jakiś wlew. A jednak nie.

[traper6]

Dół

[traper6]

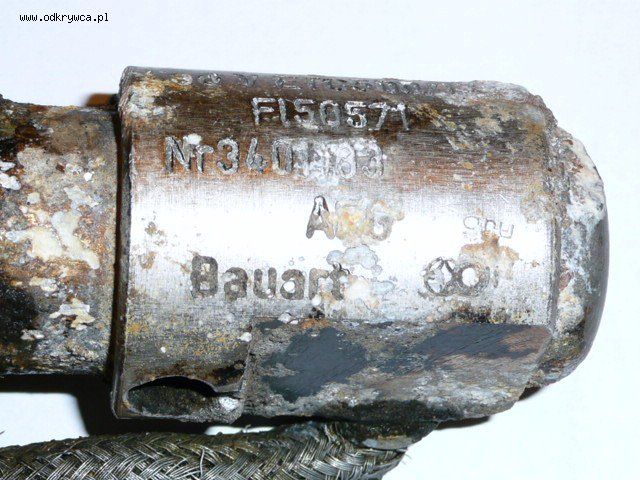

Czy na podstawie sygnatur można zidentyfikować z jakiego to jest letadla ?

[traper6]

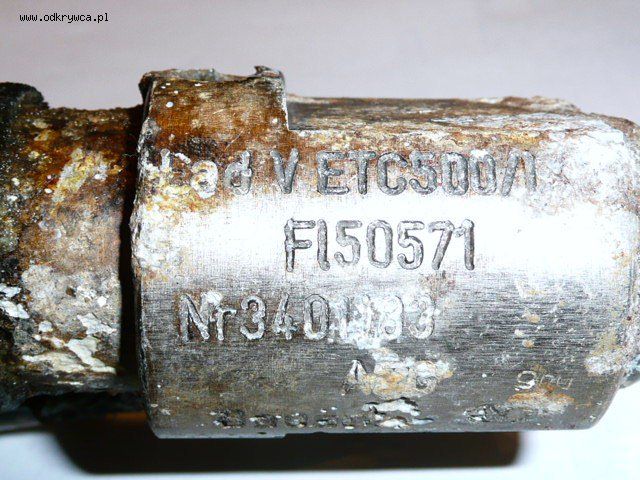

Lad V ETC500/IXI
Fl 50571
Nr.3401183
AEG
Bauart

[woytas]

gniazdo anteny?

[Kuba_70]

Wg. tej strony:
http://www.hood.de/auction/36721299/stecker-deutsches-bombenschloss-2-wk-luftwaffe-fl50571.htm
jest to lacznik podwieszenia bomb 500kg(nie jestem pewien tlumaczenia...)
pozdrawiam

[PG]

Zaiste Kuba ma racje :)
Traper gratuluję i szukaj reszty letadła" :)
Pozdr.

[RPS]

Jeżeli w bombie był używany zapalnik 25D to kabel służył do ładowania kandensatora wstąpnego. Wysokość napięcia zasilającego ten kondensator decydowała o czasie po jakim zapalnik uzbrajał się. Szczegóły ODKRYWCA nr.5 2003r.

[RPS]

Sorry. Wstępnego" oczywiście

[traper6]

Dziękuję Panowie za szybką i bezbłędną ID.
Jeżeli ktoś jest zainteresowany wymianą na te ustrojstwo. To zapraszam do mnie na priv.
