Tuning czyli regulacja głośności w Garrett ACE 150/250

[walker69]

Nie wiem czy było na tym forum (bo na innym tak) ale chciałem pokazać jak zrobić samemu gałkę głośności w Garrett ACE 250 lub ACE 150.
Wiemy niestety jak bardzo głośne są kanarki. Po pierwszym moim sezonie stwierdziłem, że muszę coś z tym zrobić. Po gwarancji poszła w ruch gąbka na głośnik i było fajnie. Nie ma to jednak jak płynna regulacja. Na innym forum podpatrzyłem jak inni to robili. Nie obeszło się jednak bez wiercenia w obudowie. Zapomnieć można też było o poręcznej obsłudze (trzeba ściągać klapkę). Idąc tym wzorem pomyślałem, że właściwie nie będę używał słuchawek (nie będzie mi to potrzebne) więc usunę gniazdo jack i dam tam potencjometr.

[walker69]

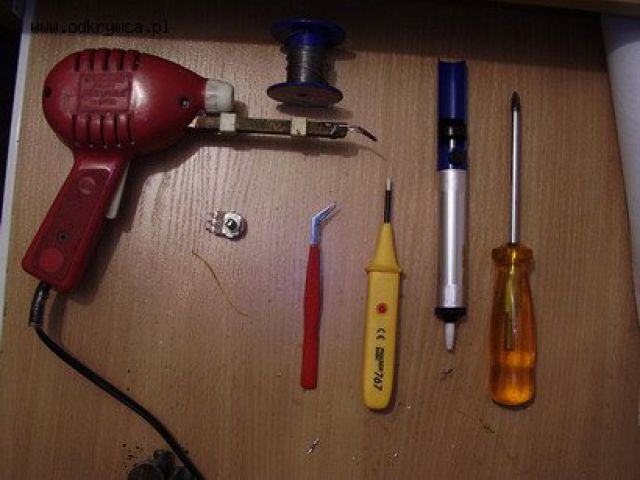

Co będzie nam potrzebne widać na zdjęciu: lutownica, cyna, odsysacz, potencjometr 220 Ohm (niestety nie było takiego w sklepie, więc kupiłem 500 Ohm), kawałek kabelka audio, śrubokręt i tester (niekonieczny).

[walker69]

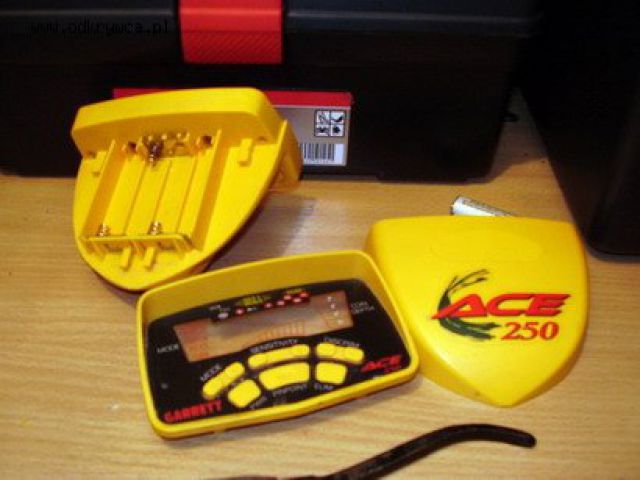

Odkręcamy obudowę i rozkładamy na części pierwsze.

[walker69]

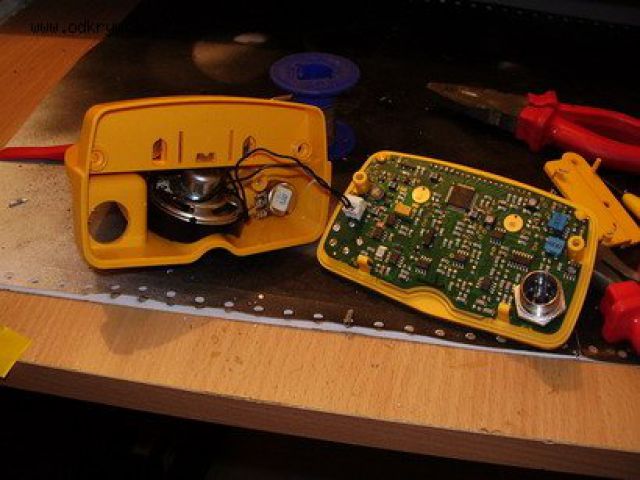

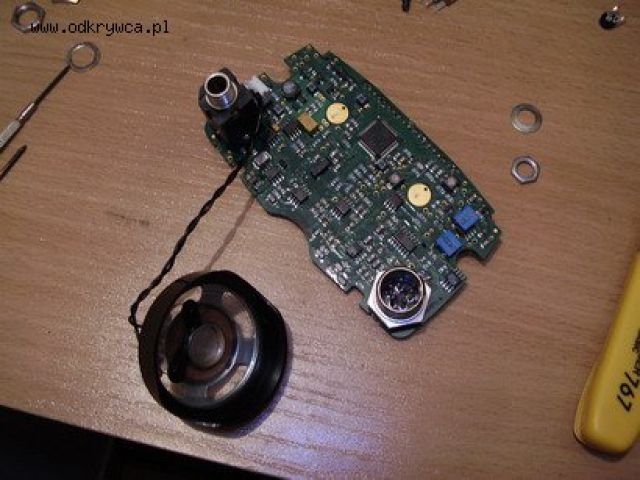

Elektronika od tyłu (widać gniazdo jack po lewej).

[walker69]

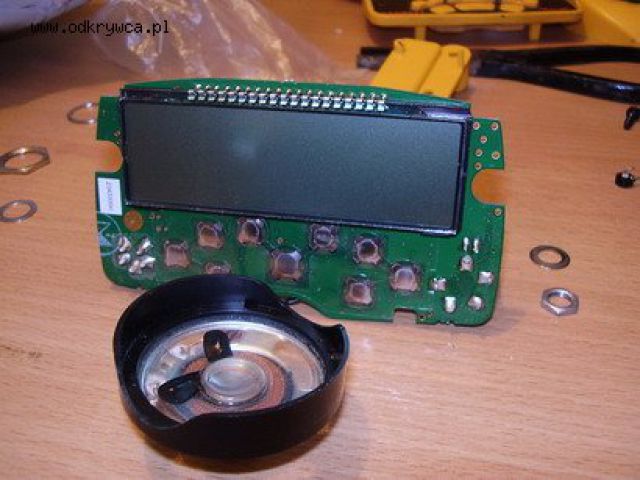

Elektronika od przodu. Widać po prawej w dolnym rogu 5 zalutowanych dziurek w których tkwią ząbki gniazda. Od tylnej strony podgrzewamy nóżki gniazda lutownicą, a z drugiej odsysamy cynę. Jest to najtrudniejsza czynność i wymaga nieco precyzji. Dobre podejście i sprawność rąk na pewno się przydadzą. Pozbawione cyny ząbki gniazda można rozruszać i wreszcie wyciągniemy całe gniazdo. Dobrze wykonana robota popłaci – bo zawsze można z powrotem wlutować gniazdo.

[walker69]

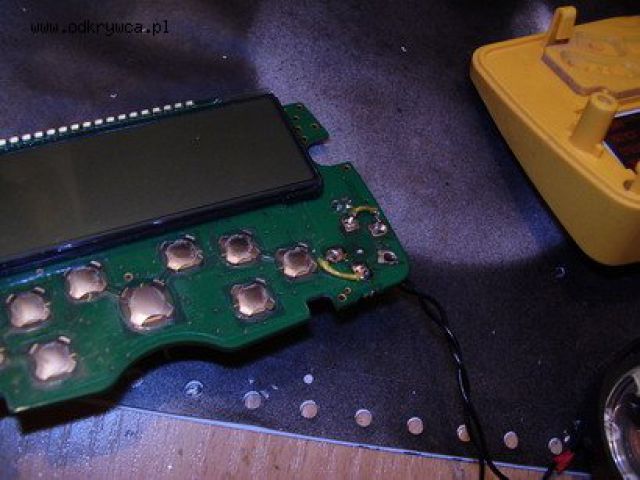

Przygotowujemy dwa małe kabelki i łączymy nimi powstałe po wyciągnięciu dziurki w ten sposób (dwie pary przeciwległe i jedna samotna dziurka).

[walker69]

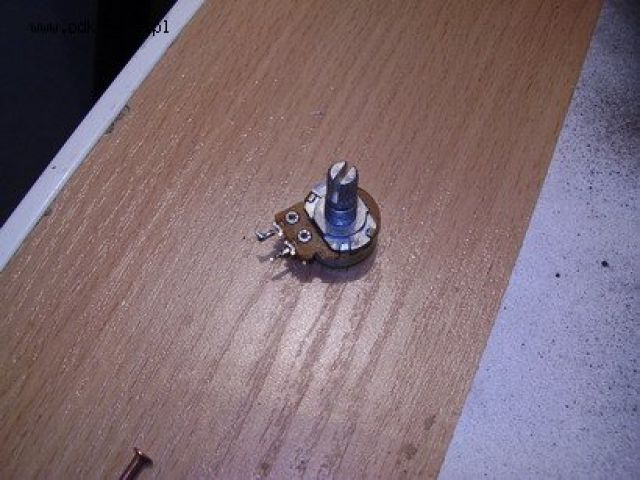

Żeby potencjometr się zmieścił – musimy odciąć mu jeden róg razem z ząbkiem

[walker69]

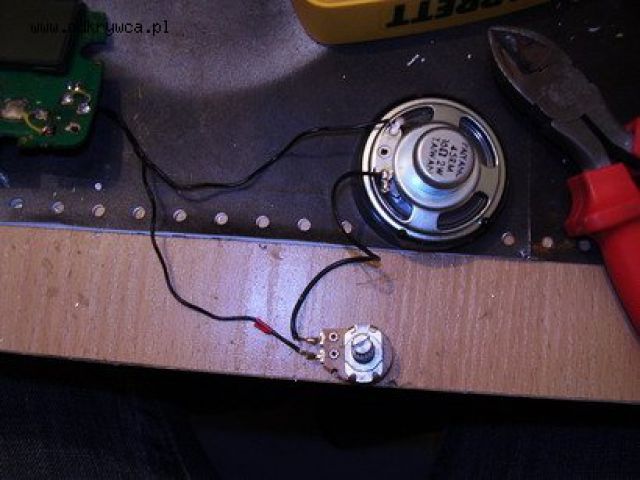

Kabel od głośnika odlutowujemy i doczepiamy do potencjometru. Łączymy kawałkiem kabelka z głośnikiem drugi ząbek z potencjometru.

[walker69]

Pakujemy ładnie w obudowę.

[walker69]

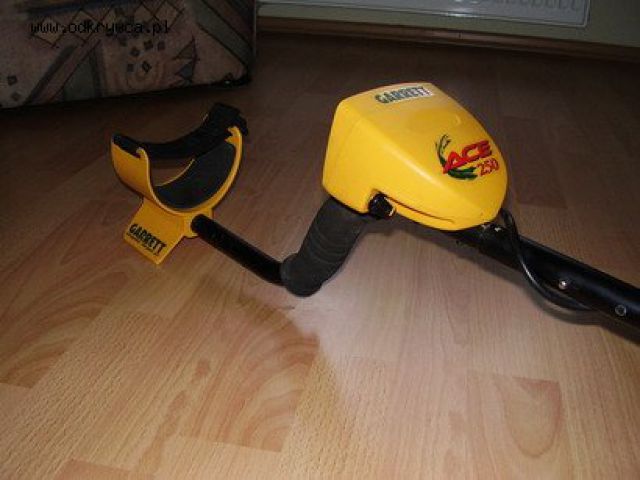

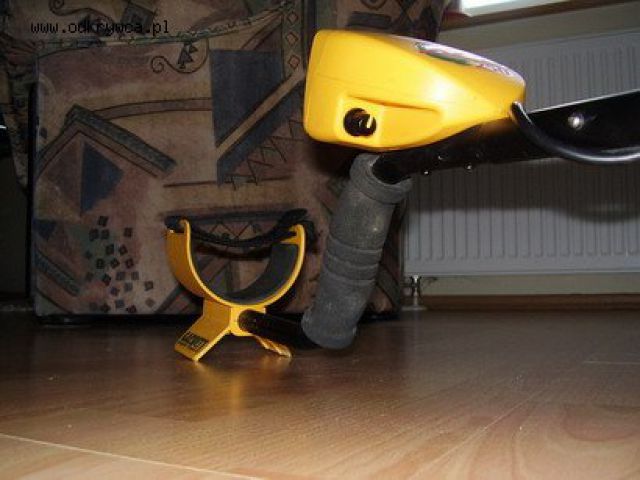

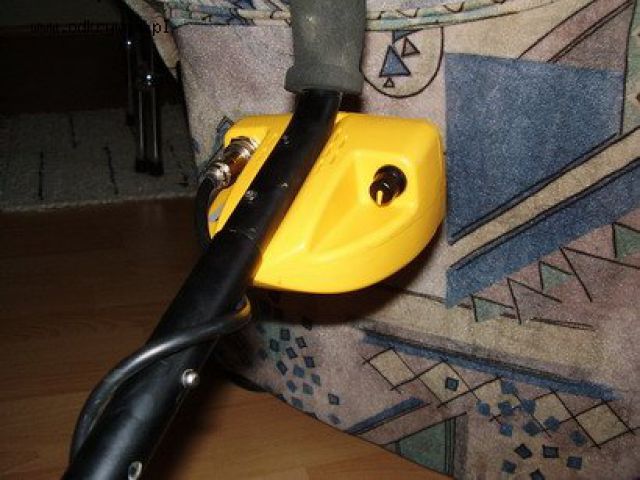

Gotowe.

[walker69]

Pamiętajcie o gałeczce z żółtym wskaźnikiem ;)

[walker69]

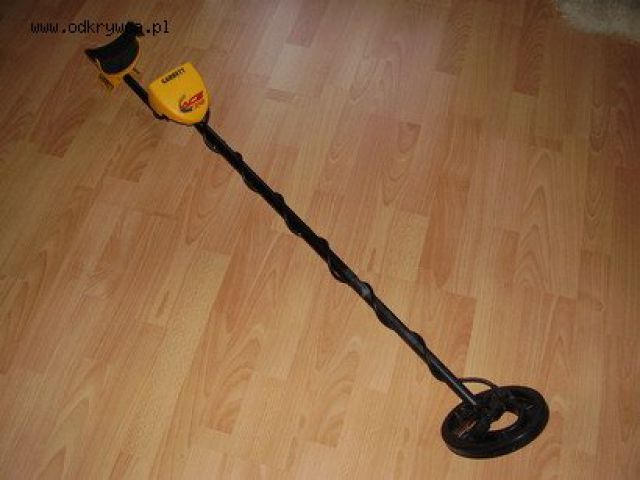

Kanarek stracił największą wadę ;)

[walker69]

Jak spalicie chałupę lub połamiecie płytkę z elektroniką to nie miejcie do mnie pretensji ;) Oczywiście żartuję bo robota jest raczej łatwa i całość da się zrobić w pół do godziny.
Na potencjometrach się nie znam. Nie znam się nawet na elektronice - ale 500 Ohm spasował.

[Swiety82]

Wszystko ładnie, tylko nie ten dział :)

Kiedyś zastanawiałem się dość długo, jak zrobić słuchawki bezprzewodowe do wykrywki, komuś się udało?

[Woodhaven]

Tu masz opisane słuchawki bezprzewodowe

http://www.poszukiwanieskarbow.com/Forum/viewtopic.php?t=56844&postdays=0&postorder=asc&highlight=s%B3uchawki+bezprzewodowe&start=24

[desmo_sm]

Fajny patent chyba dzisiaj sobie to zrobię, zastanawia mnie te łaczenie tych pól lutowniczych po gnieździe słuchawkowym tymi kabelkami, w jakim celu to zrobiłeś?

[KrisssK]

Pewnie w takim celu:
Gniazdo słuchawek jest tak zbudowane że włożenie wtyku od słuchawek automatycznie rozłącza głośnik. Zatem zdemontowanie tego gniazda powoduje, że powstaje przerwa w obwodzie głośnika i głośnik nie działa. tymi zworkami zamykamy obwód dla głośnika na stałe. Prawda, kolego desmo_sm?

[walker69]

Jak tego nie zrobisz to kanarek nie będzie ćwierkał. Gniazdo pełni też rolę przełącznika, więc trzeba zestawić kabelki tak jakby gniazdo było dalej na swoim miejscu. Można też połączyć je delikatnie cyną, ale kabelek jest pewniejszy jak dla mnie.

[Saper93]

Osobiscie to nie mam kanarka ale i tak mi sie podoba. Teraz ma wsyztsko co powinna miec dobra wykrywka. GRatuluje!

Pozdrawiam!

[Kadaf]

Świetny i pomocny artykulik...brawo walker69
Już tak działam ze swoim ;)

Zdrów

[yankes76]

prosciej i szybciej jest nakleic tasme izolacyjna na głośnik....:)

[sudajew]

yankes musisz psuć ludziom satysfakcje, dla mnie bomba, w moim tesoraku też niema regulacji.

[desmo_sm]

dzisiaj jade po potencjometr odsysarkę do cyny i też sobie to zrobię

[Gambit]

No i na takie wątki czekam najbardziej :) Gratulacje i pozdrawiam.

[fabis94]

świetny pomysł z tym wątkiem i teń żółty wskażnik w potencjometrze:) pozdrawiam. Ps kolego yankes76 użyj sobie taśmy nieizolacyjnej też ci będzie działć...
