Witam,
Jako modelarz zająłem się dosyć ambitnym projektem budowy kanonierki Zawzięta lub Zuchwała z Flotylli Pińskiej w skali 1/35 i umieszczenia jej z załogą na przystani (diorama). Mam już wykonany korpus jednostki bez nadbudówki, lufę haubicy i wieżyczkę górną. Potrzebuję jednak rozstrzygnąć parę problemów. Jeśli nie znajdę na nie odpowiedzi, będzie trzeba odwołać się do wizji artystycznej i sugestii w oparciu o inne jednostki. A oto moje problemy:

1. Jakie było malowanie jednostki? Ten szary z rys. p.Łakomskiego? Czy linia wody była malowana na czerwono???
2. Czy pokład był opancerzony kryty płytami, czy jak na monitorach krakowskich kryty deskami? (widziałem na jednym zdjęciu. Na monitorze były deski, na mniejszej jednostce były płyty).
5. Ponieważ na rysunkach tego nie widać, a na wszystkich zdjęciach innych jednostek jest to pytam się - gdzie na kanonierkach " znajdowało się koło ratunkowe?
6. Macie jakieś zdjęcia tych jednostek??

Za każdą pomoc będę wdzięczny...

[malpa]

Czy mozemy prosic o pare fotek modelu

[Widd39]

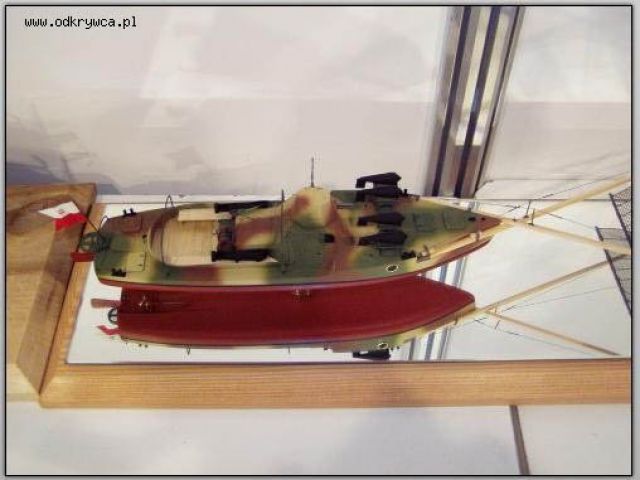

Na razie nie ma co pokazać. Może po niedzieli. Jak będzie to jakoś wygądało to pokaże. Dziś, jeśli znajdę czas, to popracuje. Narazie mam 51 cm korpus wyprofilowany na szkielecie z balsy, oklejony polistyrenem, który zostanie oklejony blaszkami aluminiowymi na burtach. Prawdopodobnie pokład pokryje deskami tak jak w monitorach krakowskich. Przed pokryciem pokładu powstanie nadbudówka oraz wieża główna.

Dysponuje jedynie rzutem bocznym i górnym, więc wiele rzeczy zakładam a słowo honoru".

[malpa]

Czy masz artykul M.Kuligiewicza o kanonierkach

[Widd39]

Niestety nie. Dysponuje jedynie Zapomnianą Flotą... Borowiaka, książkami Perteka i internetem. Szukam czegokolwiek odnośnie szczegółów budowy kanonierek rzecznych ". A możnaby ten artykuł od Ciebie pozyskać?

[malpa]

poszukam i przesle

[malpa]

Widd czy byles na stronie Forum Okretow Wojennych ?Wysylam artykol o kanonierkach. Daj znac doszedl.

[Kiler]

Pokaz nam te 2 obrazy na podstawie ktorych pracujesz. Moze bedziemy mieli cos innego.

[Widd39]

Ok, do jutra zeskanuje dwa rzuty, bo mam problem z identyfikacją jednego elementu. Znalazłem już w książce Bienieckiego Flotylla Rzeczna...", że pokład był z płyt pancernych. Co ciekawe wieża górna pochodziła z samochodu wz.29, ale miała tylko jedno jarzmo górne, a samo działko 37 mm znajdowało się w innej ściance niż w samochodzie pancernym.

[Widd39]

Na FOW zadałem to samo pytanie, ale narazie bez odzewu.

[malpa]

Widd moge odpowiedziec na pytania ale nie wiem czy beda to 100% odpowiedzi.
Ad.1
myśle ze spokojnie mozesz malowac kanonierke na kolor zielonkawy bo chyba tak byly malowane okrety ,a przed
Wrześniem otrzymaly malownie maskujace podobne do broni pancernej.
Ad.2
Poklad prawdopodobnie byl bez desek .CKU Nieuhwytny mial poklad z blachy co pokazuja znane zdjecia.Kanonierka byla mniejsza ale o podobnej budowie jak CKU. Rowniez tralowce ( nowe) mialy poklad bez desek.
Ad. 5
Kolo ratunkowe mozesz umiescic na tylniej scianie nadbudowki lub na jej stropie .
Ad. 6
Zdjec kanonierek jest niewiele

[malpa]

Przyklad malowania jakie mogly posiadac

[cieciwa]

Raczej nie ...
Gdzieś wyczytałem, że tylko trałowce (takie jak ten pokazany) były malowane w centki".
Z tego co ktoś pisał - chyba nawet tu na forum - był zakaz fotografowania jednostek flotylli rzecznej. Bardzo ostro egzekwowany, stąd zdjęć jak na lekarstwo.

[malpa]

Malowanie w 3 kolorach maskujacych mialy na pewno monitory typu Warszawa oraz kutry uzbrojone ( chyba niewszystkie)potwierdzaja to zdjecia z 39 r.Jednostki Odzialu Wydzielonego Rzeki Wisly mialy malowanie jednolite.Zakaz fotografowania faktycznie obowiazywal ale byl czasami lamany jak pokazuja fotki jakie byly ostatnio na Allegro

[balans]

Cóż mogę doradzić?
Po pierwsze to popytaj w MMW w Gdyni, było kiedyś w Polsce paru speców od tej tematyki.

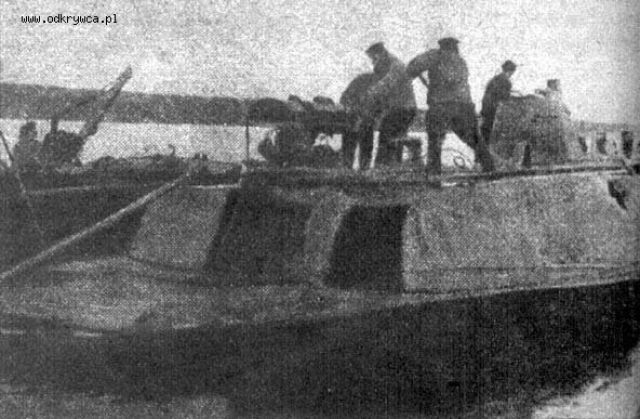

Po drugie spróbuj coś znaleźć na rosyjskich morskich stronach [dla przykładu zdjęcie zrobione przez sowietów na początku listopada 39 podczas wydobycia kanonierki pr. awzięta" z rzeki Strumień]. Kopia zdjęcia bardzo marnej jakości, ale wyraźnie sugeruje, że kanonierki były pomalowane na jednolity kolor. Co do desek na pokładzie", to z tego co wiem, to z większych jednostek bojowych miały je jedynie monitory typu Warszawa" [tzw. gdańskie], a nie jak napisałeś monitory typu Kraków", bo te miały gładki stalowy pokład.
Temat sam w sobie bardzo ciekawy, a wyjątkowo mało znany nawet na tym forum.

Pozdrawiam

[Widd39]

Ciekawe to zdjęcie. Wysokość kazamaty to 1,2 m. Czy to napewno kanonierka "? Nie posiadam rzutów tylnej ściany nadbudówki, a tam powinny być drzwi wejściowe do kazamaty bojowej. Czy ktokolwiek ma jakieś jeszcze zdjęcia??? Interesują mnie także sposoby łączenia płyt - chodzi o rozkład nitów.

[balans]

To na pewno kanonierka typu ". I na tym zdjęciu widać, że drzwi wejściowe były z prawej strony kazamaty [ten ciemny trapez].

[Widd39]

Faktycznie. Ja założyłem, że były na środku (tylna ściana to poprawki) :) A co to może być ten pas po lewej strony od wejścia???

[balans]

Ten pas po lewej stronie od wejścia" to mogą być właśnie zdemontowane i oparte o ścianę kazamaty drzwi włazu do niej.
Ale przy tej jakości zdjęcia to tylko gdybanie.

Pozdrawiam

[LeszekS]

Widd39 w dawnym miesięczniku Morze" był tekst Tajemnice kanonierek typu Z" (rysunek i 2 fot.) - jeśli chcesz to wyślę wieczorem skany.

[Widd39]

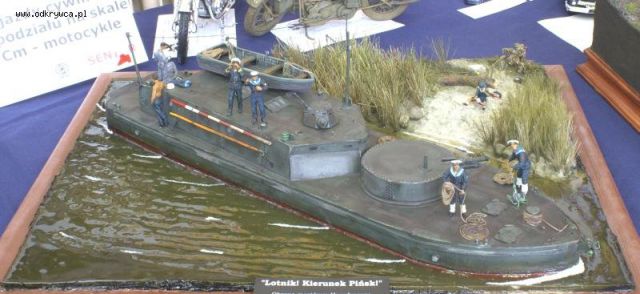

Obiecałem, że pokaże, więc pokazuję :) Póki co mam tylko te dwa zdjęcia. Dziś postaram się wykonać więcej.
Zrobiłem duże poszukiwania. Udało mi się ustalić, że KR awzięta" dowodził por. mar. rez. Jerzy de Latour. Scenka przedstawia moment przed nalotem 8 września 1939 roku na mosty w Horodyszczu.

[Widd39]

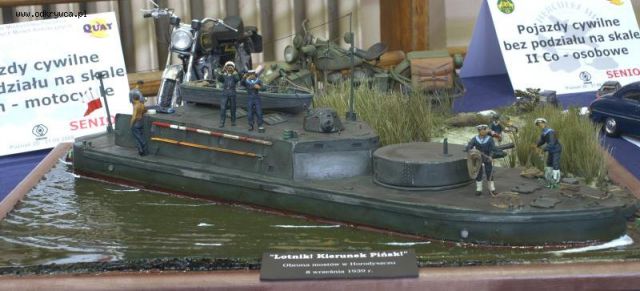

I druga. Tytuł to Lotnik! Kierunek Pińsk!" Pochwalę się, że dioramka w Poznaniu wygrała Grand Prix :) Jestem świadom niedoskonałości tego modelu, ale jako pierwszy budowany od podstaw... :)

[malpa]

makietka nawet ladnie sie prezentuje.Szczegolnie podoba mi sie odwzorowanie wody

[Gebhardt]

Gratulacje i model piekny. Czy zdradzilbys ogolne wymiary oryginalu? Nawet dlugosc to juz podstawa - mnie sie usmiecha w skali 1/72. Ewent, daj znac na priva zeby nie zasmiecac Forum.

[malpa]

Wymiary kanonierki to:18,1 x 4,6 x 0,34 . Kadłub najszerszy jest w okolicach wieży i zwęża się w kierunku rufy.
