Podnośnik... ale jaki???

[suchy84]

witam

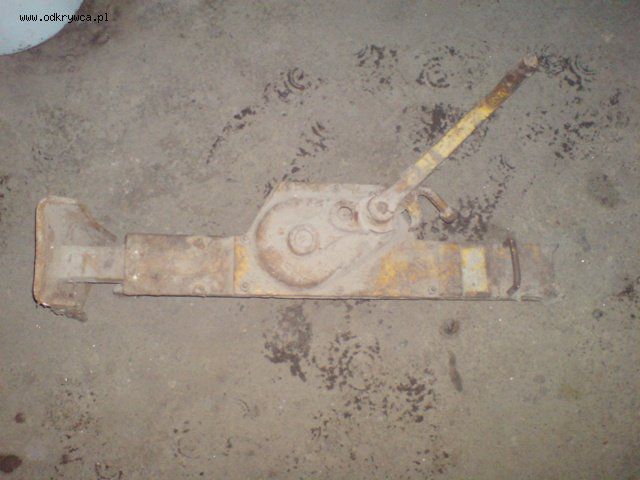

Taki podnosnik trafiłem u dziadka w stodole
Tabliczka znaminowa nieczytelna więc nie bardzo się orjętuje z którego roku...
Proszę o pomoc w id

pzdr

[Woodhaven]

Podnośnik zamontowany na Panterce

[Woodhaven]

#2

[Woodhaven]

#3

[Woodhaven]

#4

[lupo55]

Witam.
Przedstawiony do rozpoznania zębatkowy podnośnik (dźwignik) korbowy ma budowę typową dla tego rodzaju podnośników (często nazywanych kolejowymi). Z wyglądu – jak sądzę ma udźwig ok. 3-5 ton. Jeśli nie jest możliwe odczytanie na tabliczce znamionowej – to w przybliżeniu można udźwig określić na podstawie masy (wagi) podnośnika. Podnośniki o udźwigu 3 ton mają masę własną ok.20-25 kg, o udźwigu 5 ton – ok. 30-40 kg. Posiadające udźwig 10 ton ważą zdecydowanie ponad 40 kg. Wysokość typowych podnośników tego rodzaju zawiera się w granicach 700 mm, a wysokość podnoszenia ok. 300-350 mm.
Jednak mimo typowego wyglądu dwa elementy odróżniają ten podnośnik od większości innych.
Podstawa przedstawionego podnośnika wykonana jest w kształcie rynienki o stosunkowo dużej powierzchni i wysokimi bokami. Zazwyczaj podnośniki tego rodzaju mają podstawy wykonane w formie odwróconej prostokątnej (lub zbliżonej do prostokąta) miseczki, często z zębatymi występami na rogach i o znacznie mniejszej powierzchni niż w tym podnośniku. Może ta podstawa została przerobiona, albo jeśli jest to wykonanie fabryczne – podnośnik miał specjalne przeznaczenie. Ponadto wygląda jakby podstawa nie była prostopadła do osi symetrii zębatki.

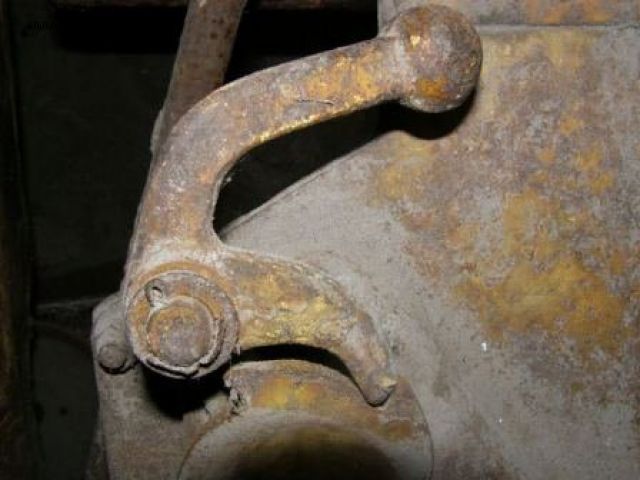

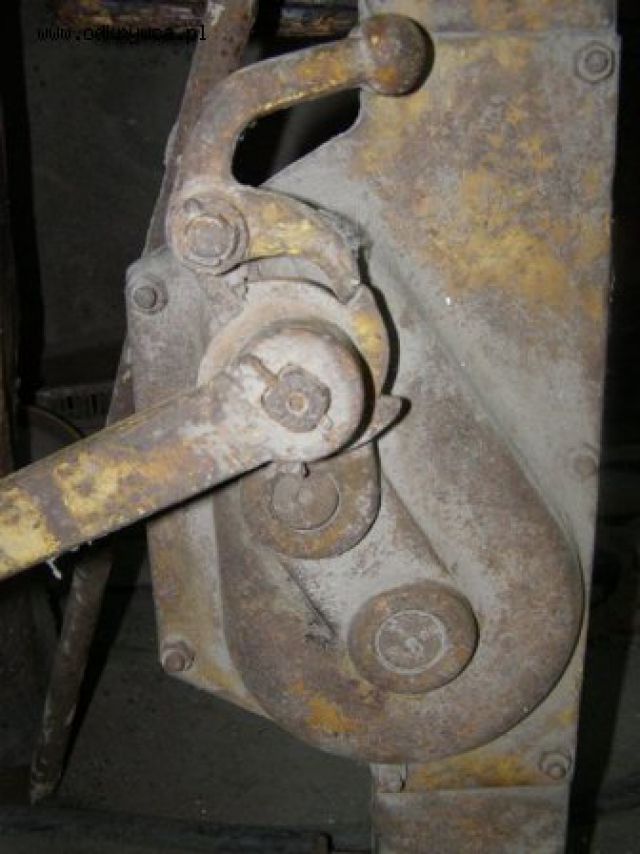

Drugi moim zdaniem charakterystyczny z wyglądu element – to zapadka bezsprężynowa z długą dżwignią zakończoną dużą kulą. Przy porównywaniu z innymi podnośnikami warto zwrócić uwagę na te szczegóły. Może dodatkowe fot. ukazujące dokładniej wymienione przeze mnie charakterystyczne elementy ułatwią rozpoznanie.
Pozdrawiam.

[suchy84]

1

[suchy84]

2

[suchy84]

3

[suchy84]

4

[suchy84]

5

[suchy84]

6

[suchy84]

7

[suchy84]

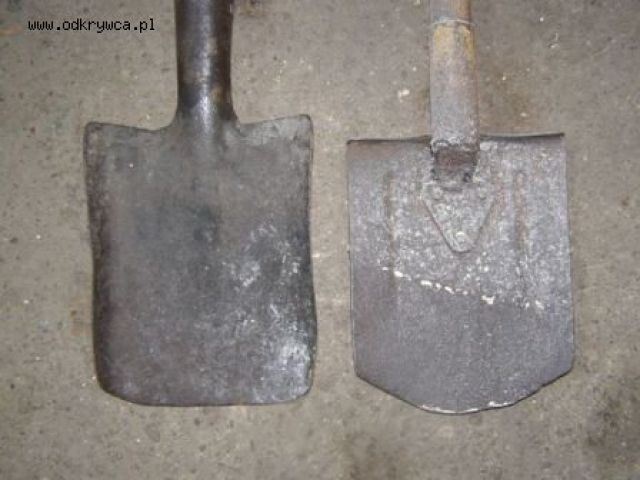

I jeszcze saperki.
Jedna i druga wygladają na mocno przerobione.

pzdr

[suchy84]

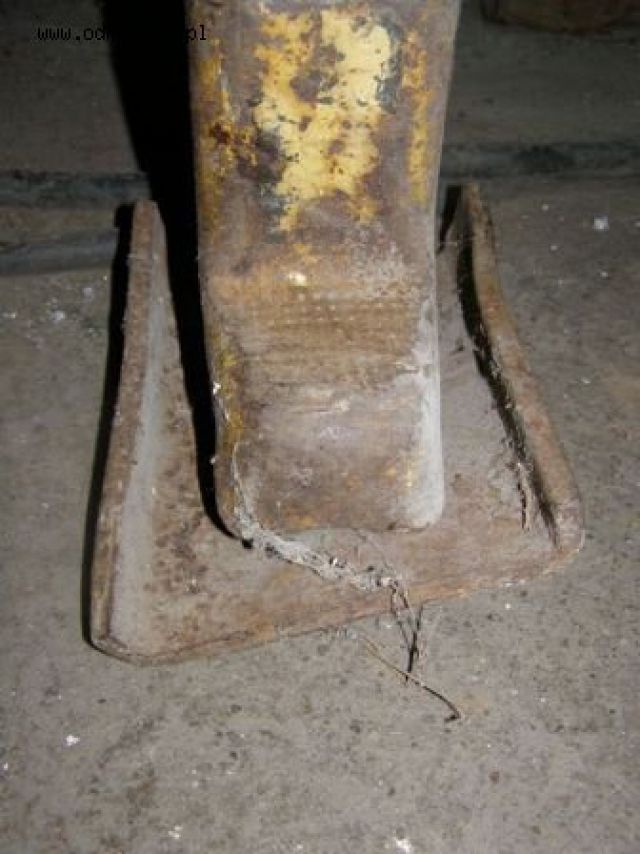

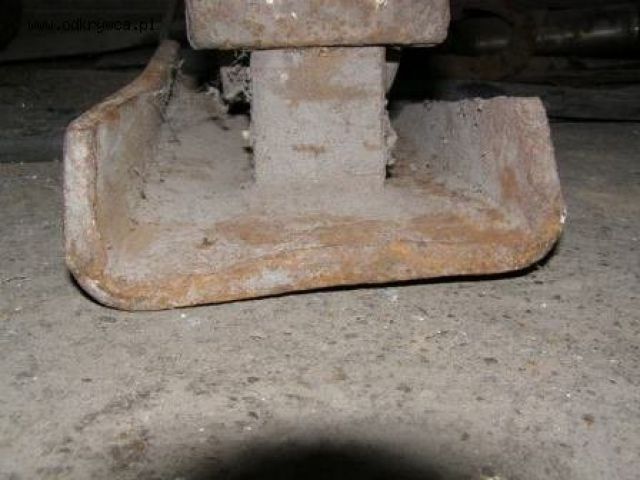

Aha, zapomniałem dodac, podstawa wygląda na dorabianą. Nie ma na niej sladów farby, jest powyginana.

pzdr

[f35jsf]

Lewar, powiedziałbym, powojenny polski.
Na foto mój.

[f35jsf]

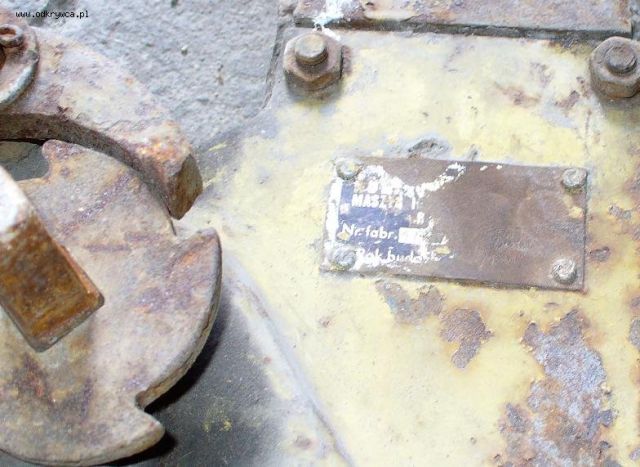

I tabliczka.
Na Twojej fotce nr 7 też jest taka, a raczej jej zwłoki.
Pozdrawiam.

[bjar_1]

No i macie podnośnik do Pz.III ;)

[f35jsf]

He he, maiłem to samo:)))
Pewnego dnia przypomniałem sobie, mam lewar od czołgu, lecę do garażu, jest, leży, żółty, werhmacht oliv myślę sobie, łapę szmatkę czyszczę, jest tabliczka!!! po chwili entuzjazm opada:)))
Mam jeszcze jeden, ten bardziej by pasował na lewar wojenny ale mój ojciec go zniszczył, przerabiając go na maszynę do gięcia drutu i malując na czerwono, po ostatnim razie nie mam już ochoty babrać się z identyfikacją:)))

Pozdrowienia.

[suchy84]

Więc nie pozostało nic innego jak rowerek i na grzybki do lasu:-)))))

Pozdrowienia i dzięki z id
suchy84

[De Horsting]

Hmmm ..kozak czerwony? Ja znalazłem kune domową ;)

[suchy84]

witam

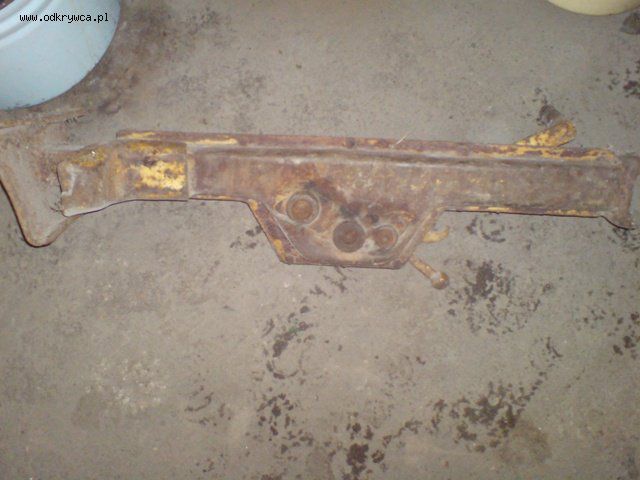

Taki podnosnik trafiłem u dziadka w stodole
Tabliczka znaminowa nieczytelna więc nie bardzo się orjętuje z którego roku...
Proszę o pomoc w id

pzdr

[suchy84]

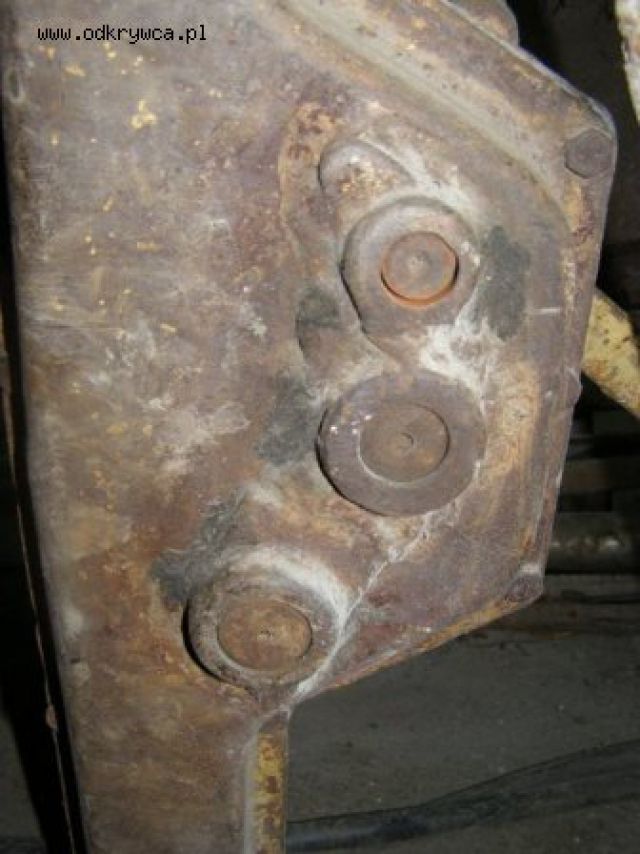

z drugiej strony

[MK]

Nie pokazałeś wymiarów ale wygląda na podnośnik do Panzer III, montowany na błotniku razem z wyposażeniem ewakuacyjno - remontowym.

[suchy84]

Zaraz pójde i zmierzę.
Też podobny widziałem na jakimś zdjęciu.
Tyle że na Stug-u
Ale chyba takie były wykorzystywane na szerszą skalę

[suchy84]

Jakieś 70 cm po złorzeniu całkowitym
