Raupenschlepper Ost / Steyr RSO ( Część II )

[Lemeryt]

Witam
Zdjęcie naszego ulubieńca pokonującego bród, uwagę zwraca lina holownicza włożona przez okno pojazdu.
Stangret - nic dodać nic ująć. Im bardziej popaprany projekt tym bardziej mi się podoba. Robiłem już różne baaardzo dziwne rzeczy niestety nie mogę Wam o nich opowiedzieć, ale ciągnik artyleryjski składam pierwszy raz :) Robię to przede wszystkim dlatego że sprawia mi to przyjemność i stąd zapał.
Jeśli można prosić to bardzo proszę o zdjęcie silnika na maila
Pozdrawiam
Paweł

[MK]

Uff przejrzałem i zapisałem wszystkie fotki z epoki, mam nadzieję, że nie będę już dublował zdjęć.
Tego nie znalazłem - RSO 4 Dywizji Pancernej, lipiec 1943r.
Fajne malowanie.

[Lemeryt]

Witam
Gratuluję, zajmuje to trochę czasu. Wersja RSO z klimatyzacją, może to ten sam egzemplarz ?

http://www.odkrywca.pl/forum_pics/picsforum21/11_copy9.jpg

Pozdrawiam

[Lemeryt]

Witam

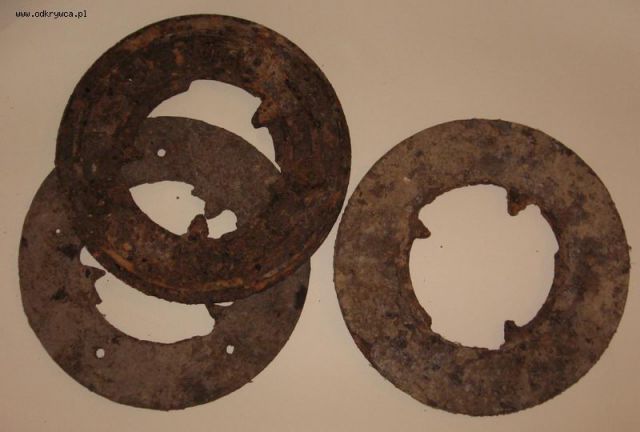

Kolejne elementy przeszło trzytonowej układanki RSO. Te trzy tarcze hamulcowe to efekt współpracy z Kolegą Dziejem, ta najładniejsza z prawej strony to prezent od Niego....

[Lemeryt]

... identyczne tarcze montowano w moście napędowym jak i napinającym...

[Lemeryt]

Przy okazji chciałbym podziękować koledze MK który od początku pomaga w tłumaczeniu tego barbarzyńskiego języka.

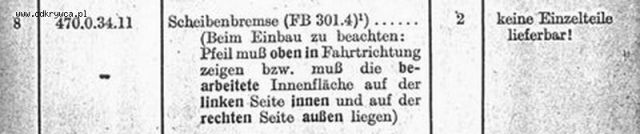

Wstępne tłumaczenie opisu pokazywanych wcześniej tarcz :

Hamulec tarczowy. Podczas montowania należy zwrócić uwagę: strzałka w górze ( górne położenie tarczy hamulca ) musi wskazywać kierunek jazdy,
Względnie obrobiona strona wewnętrzna musi leżeć po lewej stronie od środka a po prawej z zewnątrz.

[Lemeryt]

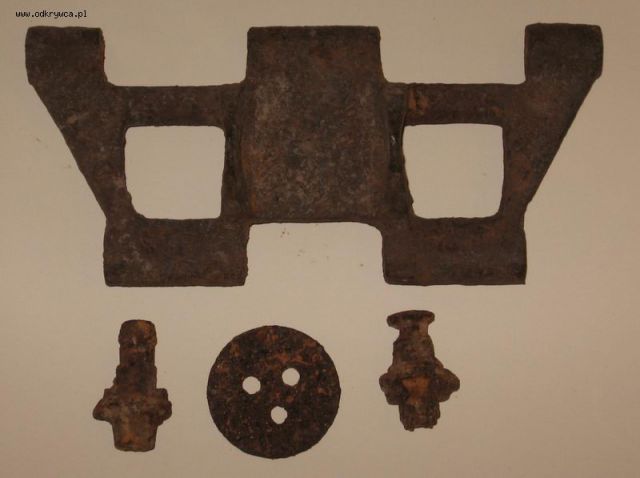

Na zdjęciu podarowane przez kolegę Dzieja ogniwo gąsienicy.
Dwa drobiazgi z lewej strony zostawiam Wam do zidentyfikowania, odpowiedź na pytanie Co to jest ?" najdziecie w wątku. Miłej zabawy i powodzenia !
Pozdrawiam

[Dziej]

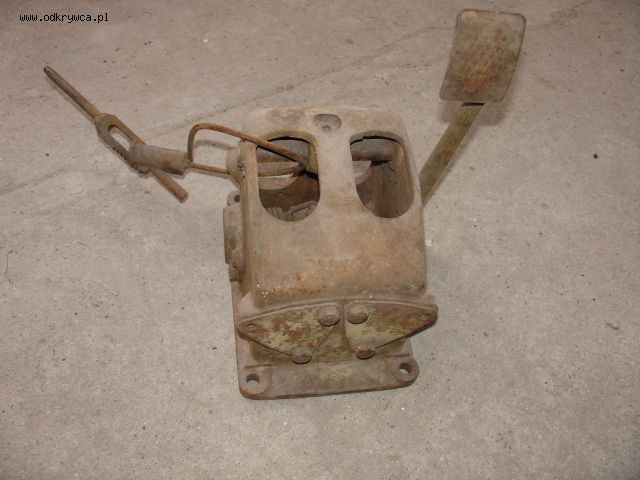

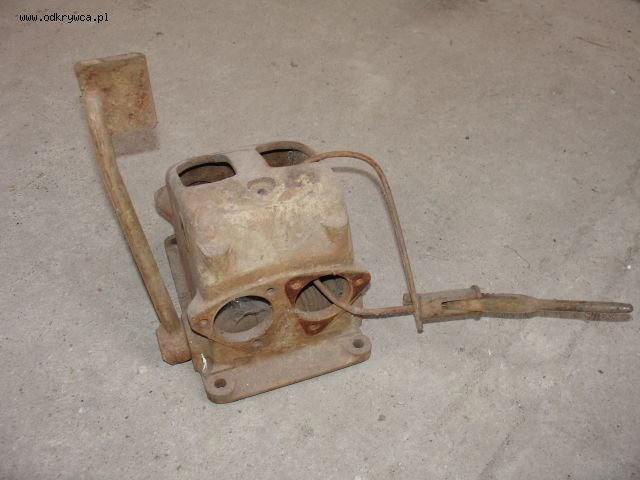

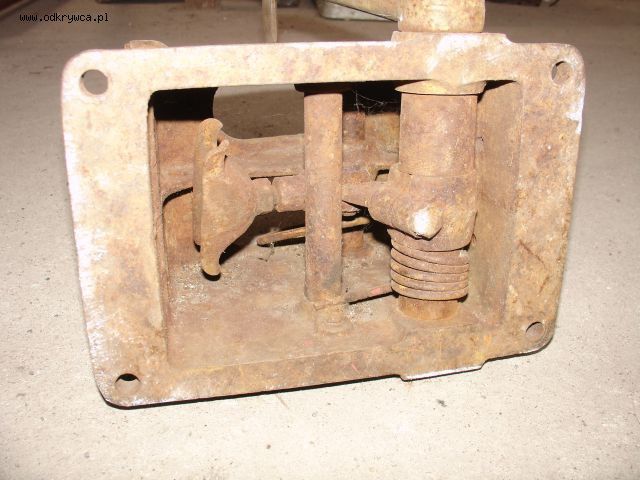

To i ja troszkę układanki dorzucę. Z większej ilości elementów niż instrukcja przewiduje.

[Lemeryt]

Witam
Dziej - widzę że cały czas szukasz, dzięki.

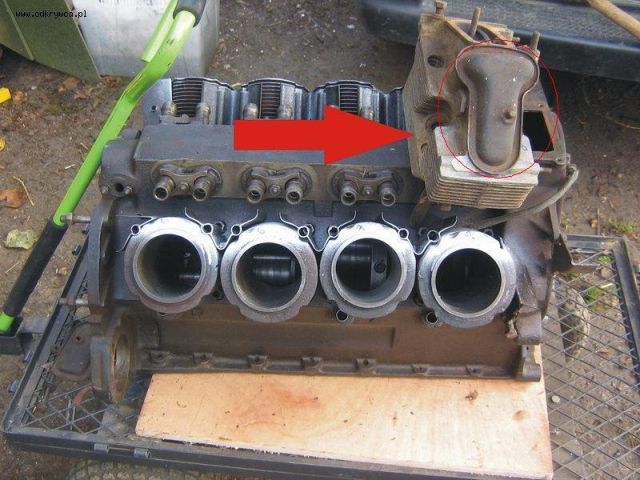

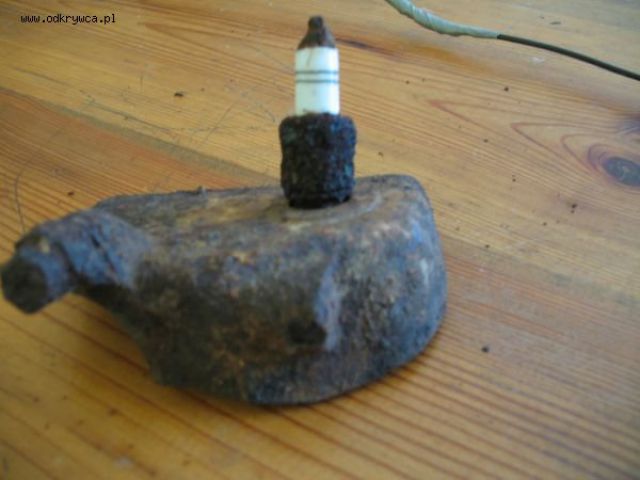

Na zdjęciu prezentowany już wcześniej przez Woodhavena silnik. Strzałką zaznaczyłem miejsce wkręcania świecy.
Na tym zdjęciu znajduje się również jeden z drobiazgów prezentowanych wczoraj :

http://www.odkrywca.pl/forum_pics/picsforum22/tarcze_005.jpg
Pozdrawiam

[Dziej]

Ta świeca to tylko tak, żeby utrudnić choć to chyba i tak zbyt trudne. Czasem kawałki do niczego nie pasują. Ale nieopodal może być coś bardziej w kawałku.
Żeby z niczego powstało coś.
Dziej

[f35jsf]

Dobra nikt się nie zgłasza do tej identyfikacji to ja spróbuję:)))
Pierwszy obiekt po lewej to prowadnica popychacza dźwigni zaworowej(??);
Obiekt dwa, czyli ten guzik, cześć piasty(??????);
Obiekt trzy nie mam pojęcia:))) zawór pompy hamulcowej(?????????????)
------------------------------------------------------
Macie może fotkę głowicy bez tego dekla?? Albo jej spodu??
Zaintrygowało mnie jak to tam wszystko wygląda:)))
-------------------------------------------------------
A tak w ogóle to może napiszesz Lameryt coś więcej o silniku, bo jeszcze chyba o tym na poważnie nie było.

Na razie z fotek i dostępnych mi publikacji wymyśliłem(poprawiajcie jak coś źle napisze)
Silnik 4 taktowy, 3517ccm, moc 70-85KM, 8 garów, 16 zaworów, 1 wałek(OHV), obroty 2500-3000/min, chłodzony powietrzem, spalanie 20 litrów/h, 4 biegi w przód, 1 w tył, sprzęgło jednotarczowce suche, blokada dyferencjału.
--------------------------------------------------------
PS
Gdzie jest Woodhaven??:)))

[f35jsf]

A jeszcze wrzucę taką malutką zapowiedź:)))

Premiera wkrótce...

[MK]

Na tym zdjęciu RSO użyty jest do holowania armaty PaK 97/38, czyli 75 mm francuskiego Schneidera Mle. 1897 na łożu 5 cm PaKa 38.

[Lemeryt]

Witam
Dziej - szukam i szukam, na razie nie zidentyfikowałem prezentowanej przez Ciebie części.

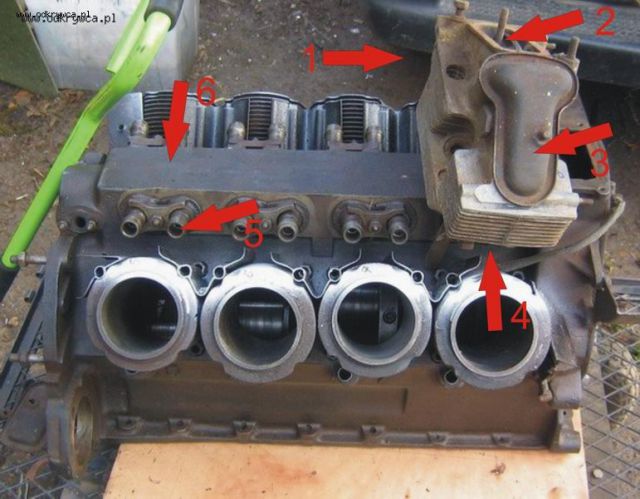

f35jsf - ponownie wklejam to samo zdjęcie. Przede wszystkim głowica nr 1 leży położona na silniku, powinna zwieńczać cylinder, ale to każdy wie. Nr 2 pokrywa zaworu ssącego, nr 3 pokrywa zaworu wydechowego, nr 4 w tym miejscu mocowany jest kolektor wydechowy

http://www.odkrywca.pl/forum_pics/picsforum21/ref_51dvi.jpg

http://www.odkrywca.pl/forum_pics/picsforum21/1_rso_woodhaven_444a.jpg

, nr 5 dobrze zidentyfikowałeś prowadnica popychacza
dźwigni zaworowej, nr 6 wpisany z rozpędu wskazuje umiejscowienie wałka rozrządu którego ułożenie wskazują prowadnice popychaczy zaworów

Moja wiedza na temat silnika niestety nie jest większa od Twojej dane z książki Sawickiego i przekroje z instrukcji RSO które dopiero tłumaczy MK. Jest osobna książka dotycząca obsługi silnika Styer 1500A ale jeszcze jej nie mam. Czyżby zapowiedź filmiku o dywizji narciarskiej ??

MK - nikt nie wpadł na to aby opisać tę armatę, gratuluję spostrzegawczości.

Pozdrawiam

[f35jsf]

A mamy może jakiś schemat głowicy??
-------------------------------------
Krótka historię o silniku zakończymy na razie. Jak będą materiały to się do niej powróci:)))
-------------------------------------
Pozdrawiam.

[Lemeryt]

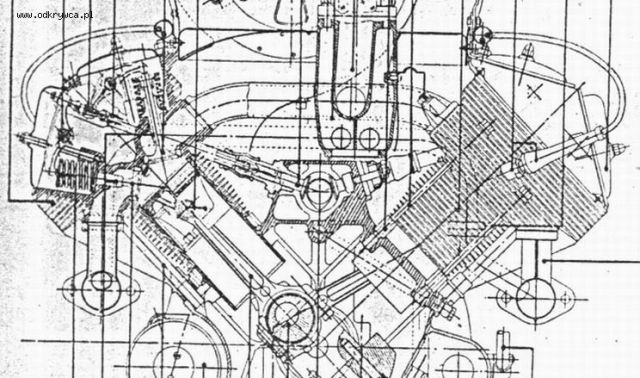

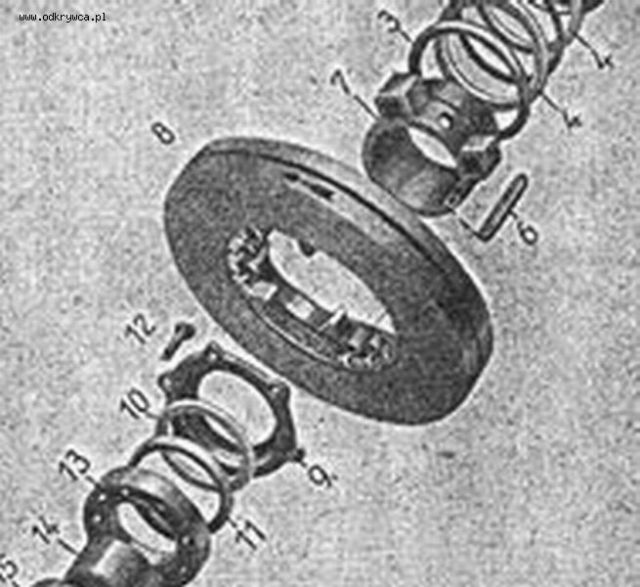

Schemat głowicy, jutro jeszcze coś dorzucę.
http://www.odkrywca.pl/forum_pics/picsforum22/tarcze_005.jpg
Identyfikacja przedmiotu drugiego od lewej :
http://www.odkrywca.pl/forum_pics/picsforum22/image0050.jpg
Nr 52 : einstellscheibe - prośba o przetłumaczenie.
Pozdrawiam

[MK]

Prawda, język Barbarów :) Tak jak pisałeś będzie to tarcza regulacyjną, ewentualnie słowo to da się przetłumaczyć jako tarcza nastawna.
pzodro

[herbstnebel]

Oooooo silnik montujecie wiedzę - ile za przejażdżkę od łebka :))?? Szacunek panowie.....

Po za konkursem:
f35jsf - nie wiem co kombinujesz, ale ja np. muszę stwierdzić, że w niemieckich kronikach bardzo mało jest tego RSO, praktycznie w ogóle - np. kroniki z 45 roku to albo konie, ciężarówki, albo większe transportery. Więc ta stopklatka co ją wkleiłeś, że RSO jedzie na kamerę to naprawdę szacunek, bo z tego co przeglądnąłem kronik to naprawdę nie widziałem czegoś podobnego :)

[f35jsf]

O czyli też trafiłem. Pisząc element piasty właśnie to miałem na myśli:)))
Jak dla mnie:
48 podkładka (docisk piasty);
49, 50 łożyska;
51 dystans;
52 docisk;
54 dekiel.
A czy ten docisk coś regulował?? Nie mam pojęcia. Może ścisk całych wnętrzności"(????)
-------------------------------------
PS
Dzięki Lameryt za schemat wszystko jest już jasne:)))

Herbstnebel czasami nie jest miętowo tak godzinami gapić się w ekran:)))
Faktem jest, że mimo tego, że RSków wyprodukowano ok 27tys to jednak nie są takimi gwiazdami jak koty czy Stugi, które są praktycznie na każdym filmie:)))
No ale od czasu do czasu się trafi jakiś rodzynek.

Tak szybciutko przejrzałem cały wątek i znalazłem dwie fotografie tego RSa:)))
Pozdrawiam.

[Dziej]

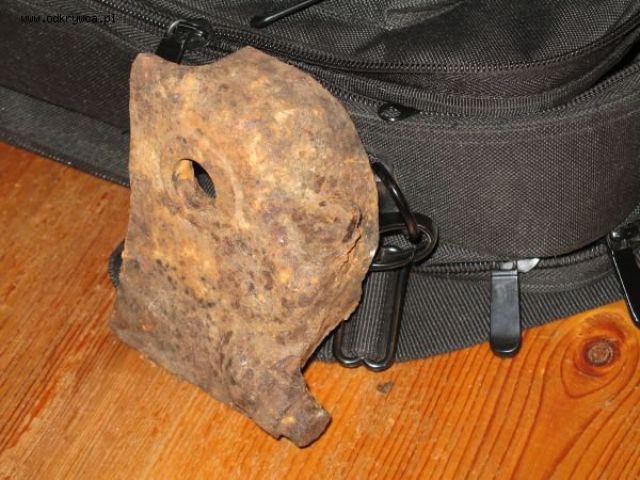

Jeśli chodzi o ten skrawek stali który wcześniej wkleiłem to jest to odłamek konsoli którą pokazywał R. Lewy" Lewszyk. Jak na razie to mi jeszcze sporo brakuje żeby mieć taką jak On, ale postaram sie znaleźć coś co będzie Jego interesowało, wtedy wszystko jest możliwe.
Dziej

[katla]

Niemiecka kolumna po ataku sowieckich czołgów - zima 42/43"

[Dziej]

Mocne
Mocne widziałem takie.

[Dziej]

Pewnie wszyscy widzą gdzie jest kabina. Naprzód cóż więcej można zrobić.

[Adr]

http://knigaonline.net//BookDetails.aspx?BookName=Raupenschlepper%20OST&id=1037

[Lemeryt]

Dzięki za pomoc w tłumaczeniu języka Barbarów.

Katla - nowe, bardzo ciekawe zdjęcie gratulacje, ale równocześnie najbardziej przygnębiające z wszystkich prezentowanych dotychczas. Okropności wojny" ....czy ktoś wie jaki wzór armaty jest przypięty" do RSO.

Adr - od niedawna to francuskie wydanie jest dostępne na allegro., z dołączonym tłumaczeniem angielskim..
