Korzystając z okazji chciałbym prosić p. Piotra o spojrzenie na inny ciekawy wątek na tym forum, być może związany z początkami polskiej broni pancernej. Może znajdzie się wreszcie wyjaśnienie tej zagadki?

http://www.odkrywca.pl/pokaz_watek.php?id=262585

Pozdrawiam,

jotes

[michalmiazga]

Krychal
Patrząc na wielkość karabimów maszynowych w poszczególnych czołgach mam wątpliwości czy aby na pewno wszystkie pojazdy są tych samych skalach. Popatrz szczególnie ma km w czołgu polskim i w T28

[losiu2]

tylko że to nie są te same karabiny - jesteś pewien że mają te same wymiary??

[krzyhal]

Ooups, faktycznie Michale , masz rację, trochę przesadziłem z tym km-em. Dzięki za zwrócenie mi uwagi.
Wszak tylko ten się nie myli, kto nic nie robi.
Zaraz się biorę za sprawdzanie reszty wymiarów.
Co do km-u to miał być nasz nowy typ C - długość broni - 1125mm.
Dla bardziej dociekliwych Kolegów - przyznaję się bez bicia - Neubaufahrzeug jest odwrócony z prawej strony. Nie dysponuję rysunkiem lewego boku tego czołgu, a chciałem żeby wszystkie patrzały w tą samą stronę.
pozdrawiam krzyhal

[krzyhal]

Witam ponownie
Sprawdziłem i podałem wymiary, km mniejszy, siatka pomocnicza co 1 metr i to tyle.
Zacząłem kombinować z tym czołgiem od inż. Habicha - na razie mam armatę, silnik (Maybach) i układ przeniesienia napędu (od Panzer IV). Koła nośne były podobne do tych z 4TP.
pozdrawiam krzyhal
P.S.
Panie Piotrze, czy mógłby Pan choć w przybliżeniu określić czas, jaki nas dzieli od wydania pańskiej pracy, o której chyba wszyscy tu ciepło myślimy.

[michalmiazga]

Dzięki Krzyhal:)

Czy mógłbyś dołożyć do rysunku jeszcze ten pojazd:
http://www.odkrywca-online.com/forum_pics/picsforum13/0_copy40.jpg
Ponoć to 14TP. Na podstawie wielkości peryskopu odwracalnego policzyłem ze jego długość wynosiła ok 680 cm. Rysunek pochodzi z tego wątku:
http://www.odkrywca-online.com/pokaz_watek.php?id=182824#182824

[krzyhal]

Ok,Ok Michale, daj mi tylko troszkę czasu.
Co do wojego" rysunku - opublikowany w artykule J. Magnuskiego Czołg 10TP" w nTW 6/96.
Szczerze mówiąc to nie bardzo mi się on podoba - na oryginale był podpis - Polnischer Panzerkampfwagen T 39 - czy nie za dużo w nim germańskich elementów - m.in. wieżyczka dowódcy, układ rur wydechowych.
Czy gdzieś było, że 14TP miał mieć po 5 kół na stronę?
To tak na szybko.
pozdrawiam krzyhal

[krzyhal]

Witam

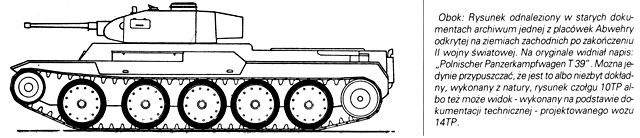

Rysunek z artykułu J. Magnuskiego z nTW 6/96 z podpisem.
Ponawiam pytanie - czy coś wiadomo o ilości kół w 14TP? (5 czy 4 tak jak w 10-tce)
pozdrawiam krzyhal
P.S.
Michale, prace trwają.

[krzyhal]

Witam ponownie
Troszkę to trwało - urlop itp.
Spełniam prośbę Michała.
Wydaje mi się jednak że długość 680 cm to trochę za dużo.
Ja wziąłem pod uwagę średnicę kół z 10TP (założyłem że wykorzystano te same koła ) i wyszedł mi trochę mniejszy czołg, choć w sumie też dosyć duży gabarytowo.
Niemniej jednak, mam wątpliwości w stosunku do tego rysunku.
Czy ktoś wie może, ile kół miał mieć 14 TP?
Poza tym, robiłem wstępne przymiarki silnika Maybacha i nie bardzo się on tu mieści.

pozdrawiam krzyhal

[Hornet]

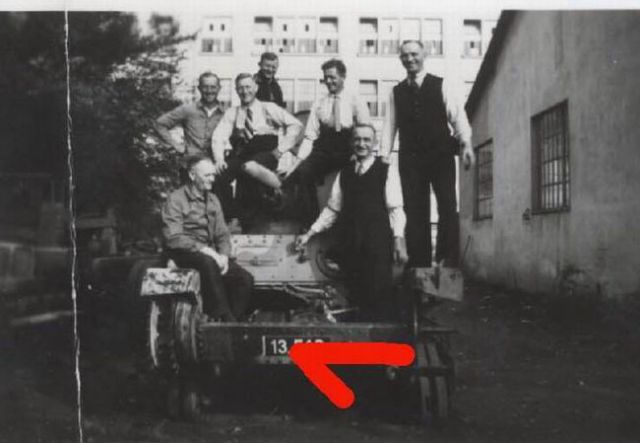

Podpis mówi,że to polski czołg....czy ktoś go rozpozna-może to PzInż....

[Hornet]

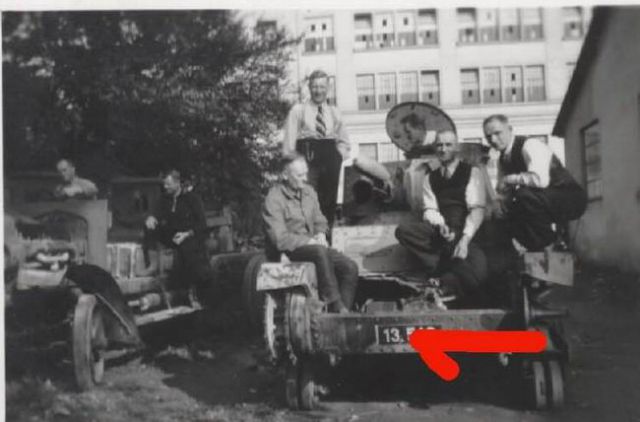

Drugie...

[TomekSz]

Nie.To Czech.

[krzyhal]

Witam.
W najnowszym numerze NTW polecam artykuł J. Magnuskiego dotyczący czołgów średnich przed 1939 r. Świetne uzupełnienie do artykułu P. Zarzyckiego z WPT 7/8 1986.
Niestety, na nowe opracowanie Pana Piotra będzie trzeba poczekać.

pozdrawiam

[cieciwa]

Masz moze oba te artykuly ?

[krzyhal]

Ten z WPT 7/8 1986 już kiedyś chyba dostałeś?

[cieciwa]

Chodzilo mi raczej o to jak bardzo sie uzupelniaja, a jak bardzo wzajemnie wykluczaja.

[krzyhal]

Tak na szybko, to trochę więcej szczegółów jest u Magnuskiego, np. uzupełnienie o różnych wariantach uzbrojenia - min. moździerz 81mm w jednej z wersji, automatyczna 40-stka to nie zwykła plotka, a pochodna od niej itp. Trochę więcej o opancerzeniu i błąd w tabelce - zamienione nagłówki.

pozdrawiam

P.S.
Akurat pojawienie się tego artykułu (dopiero dzisiaj kupiłem NTW) zdopingowało mnie do obiecanego wcześniej szkicu sylwetki bocznej czołgu inż. Habicha. Postaram się jeszcze dziś go wkleić.

[krzyhal]

Na bardzo szybko, koła nośne przyjąłem na 65 cm.
Na bebechy trzeba poczekać.
Wszelkie uwagi mile widziane.

pozdrawiam

[krzyhal]

Witam.
Żeby nie było, że cóś kręcę, przedstawiam przekrój -

armata -
75mm wz. 22/24 - opracowana na podstawie rysunków z tego forum i zdjęcia z linku podanego przez jednego z Kolegów,

silnik -
Maybach HL 120 (niebieski) i układ przeniesienia napędu (czerwony) z czołgu PzKpfw IV,

koła nośne -
przyjąłem na 65 cm - (w pierwszym artykule p. Zarzyckiego jest 600-700mm, więc krakowskim targiem wyszło 65 cm) pogrupowane po dwa, a nad wózkami rolki górne, nie dysponujemy niestety szkicem inż. Habicha i tylko możemy domyślac się czy były trzy wózki czy może cztery (przy założeniu mniejszej średnicy kół), mnie wyszło, że wystarczyły by trzy,

kadłub -
silne pochylenie płyty czołowej i bocznych (na razie jest tylko rzut boczny), wg p. Magnuskiego - możliwie niski i szeroki,

wieża -
możliwie duża, niska i opływowa + dwa włazy dla załogi.

Na razie tyle.

pozdrawiam

P.S.
Wszelkie propozycje, uwagi i krytyki mile oczekiwane.

[krzyhal]

Witam ponownie.

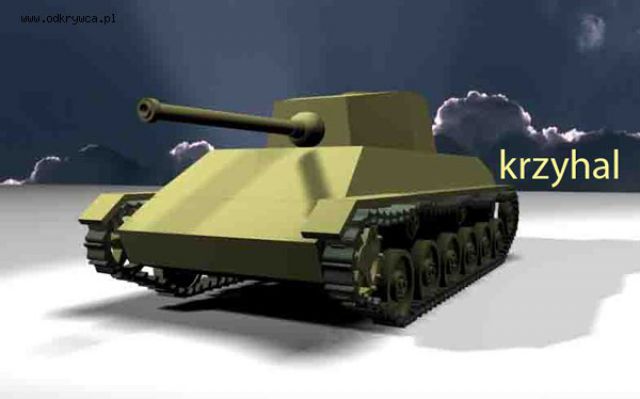

Prac nad hipotetycznym wyglądem czołgu średniego wg. projektu inż. E. Habicha ciąg dalszy. Tym razem w 3-ech wymiarach.

pozdrawiam

P.S.
Jak zwykle, wszelkie propozycje, uwagi i krytyki mile oczekiwane.

[krzyhal]

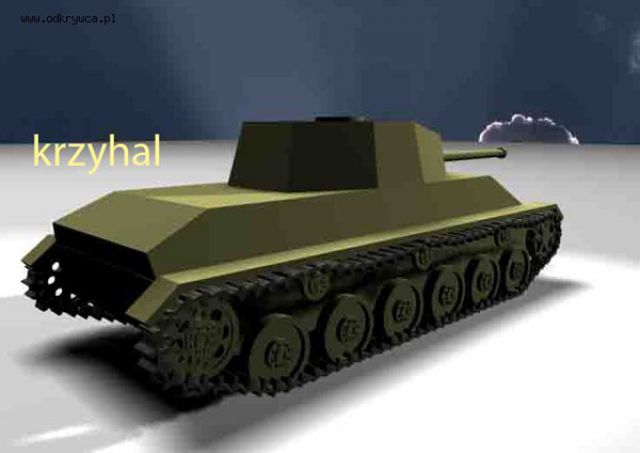

Jak widać - 3/4.

[krzyhal]

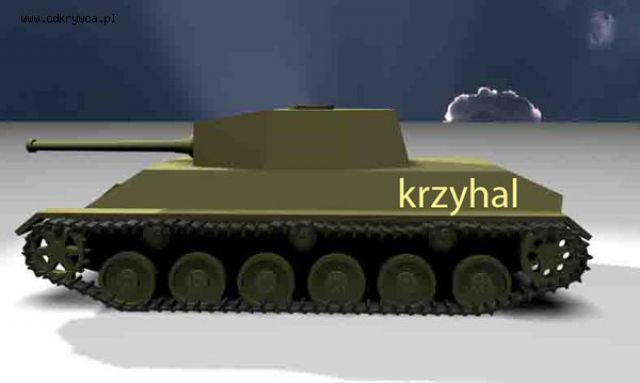

I na razie tyle.

[TEBE]

Krzychal tobie wyszło cos w rodzaju Pantery i T-34.To raczej fantazja,jakos tak bym go pomniejszył o 20%.

[kopijnik2]

trzeba go trochę popsuć" - np. wyprostować skos tyłu wieży

[ładziak111]

dzisiaj na allegro pojawiły sie skrzynki od polskiego mini czołgu ale nie wiem czy orginały chociaż prezentują się ciekawie
