Biedki

[Gebhardt]

Druga ze zbiorow Imperial War Museum.

A teraz zagadka - co pisze na tej skrzyni? Oczywiscie 'Zestaw Nr 2' - ale co dalej? Weterynarski?

[marek123]

słaby skan :/

[miszka7-1]

Witam.Odświeżam temat.

Oto najnowsze,szczęśliwe...

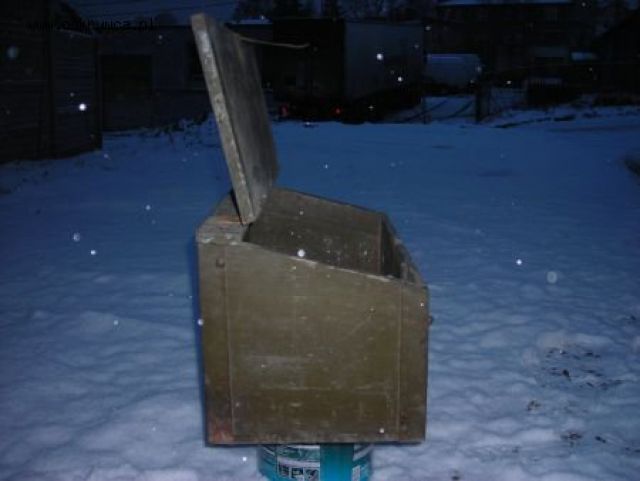

1.

[miszka7-1]

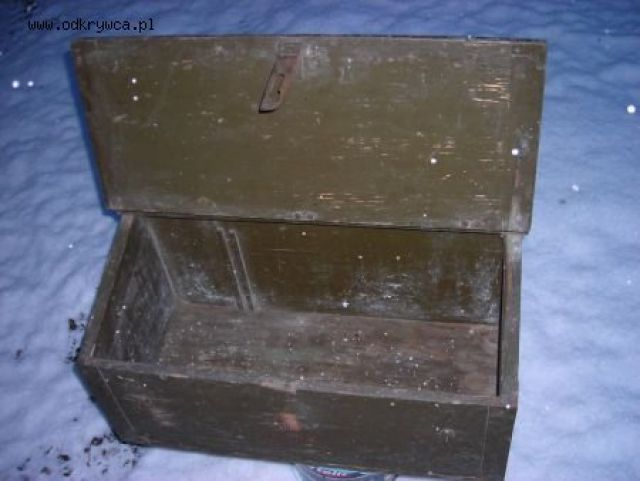

2.

[miszka7-1]

Jeszcze raz.

[miszka7-1]

3.

[miszka7-1]

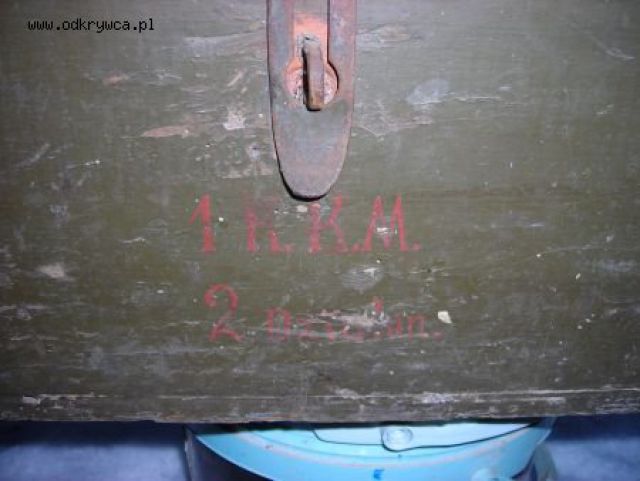

No i ciekawostka: 1 K K M"
2 Działon"

A podobno nie było malowania" na biedkach.

Pozdr.

[miszka7-1]

1 K.K.M." miało być.

[[1920]przemo]

Michał gratulacje, ale widzę że na wieku brak oryginalnej blachy i zawiasy są dorabiane.

PS. W Muzeum Śląskim również pojawiła sie nowa skrzynia (wraz z blachą i zachowanym częściowo malowaniem), skrzynia prezentowana jest na wystawie Śląski przemysł zbrojeniowy".

[Gebhardt]

Gratuluje. Piekne - ten napis duzo daje nam modelarzom!

[251]

Miszka może chcesz sie pozbyc tej skszyneczki bo ja mam tę druga większą i kółka byłaby całość .Proszę o kontakt tel 606137407

[miszka7-1]

Przemo,hmm,nie bardzo rozumiem...

-blacha cynkowa,widoczne resztki (spore) malowania khaki.Może się nie znam,ale jestem przekonany,że nikt w to nie ingerował.
-jeżeli chodzi o zawiasy to tu również podobna sytuacja.Resztki farby itd.Tylko jedna rzecz jest dorabiana,mianowicie ucho przedniego zatrzasku" widoczne na ostatnim zdjęciu.

Przemo.Z pewnością nie igerował w to kowal (oprócz tego ucha).Jest to porządne wykonanie produkcyjne,a nie kowalskie zawiasy i blacha,conajwyżej ocynkowana ( bo ta jest CYNKOWA ).Będzie okazja to dokladnie pooglądasz i postudiujesz.;)


251,wiesz mam taką przypadłość,że jak wpadnie mi coś polskiego w łapy to już nie chce się odkleić.Ciebie już nie pytam czy nie pozbyłbyś się Twoich skarbów na rzecz mojego.

Pozdrawiam.

[Czarek]

co do skrzyni z zestawem nr.2 to chyba mam taką samą
http://www.odkrywca.pl/pokaz_watek.php?id=303356#303356

[Kobieras39]

co to za biedka?

[Kobieras39]

taczanka?

[Gebhardt]

Ani jedno, ani chyba drugie - jakis woz ale jaki? Niektore kuznie polowe itp mialy podobna konstrukcje ale nie rozpozanje nic konkretnego.

[MAB]

Czy ktoś orientuje się może jaką grubość miały ścianki obu skrzyń?

Pozdrawiam, Mariusz

[Cieszyniak]

Ścianki obu skrzyń miały standardowo ok.2.5 cm grubości tak przynajmniej wynika z pomiarów zachowanych elementów,niewykluczone jednak że mogly być ciut cieńsze w niektórych wypadkach.

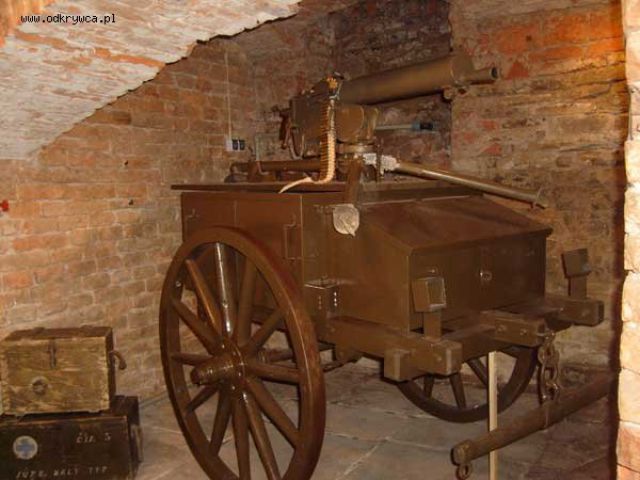

Dołanczam zdjecie z Muezum 4PSP w Cieszynie którego otwarcie niebawem nastąpi.

http://www.militariacieszyn.republika.pl/

[MAB]

Dzięki za odpowiedź.
To bardzo cenna informacja.
Pozdrawiam, Mariusz

[makul]

Witam,
czy ktoś wie co się składało na wyposażenie wewnętrzne" biedki? Domyślam się że taka z CKMem zawierała amunicję i wyposażenie do niego ale czy tylko to czy coś jeszcze?
Jeśli amunicję to w jakiej ilości? Pakowaną w skrzyneczki metalowe?
makul

[Gebhardt]

Biedka ckm zawierala w skrzyni sprzetowej ckm z podstawa, wodnik z osprzetem (waz etc), niezbednik, 6 skrzynek amo, maszt plot, tyczki do trasowania, linki do trasowania i plandeke (a moze w skrzyni taborowej, juz nie pamietam). Pozatym miala uchwyty na katomierz-busole, celownik-katomierz i dalmierz (nie wszystkie biedki w plutonie byly w ten sprzet wyposazone, oczywiscie). Czyli zestaw sprzetu podrecznego jednej sekcje plus czesc sprzetu zespolowego plutonu. W skrzyni taborowej byl sprzet i zarcie dla konia. W zasadzie bylo przewidziane rozdzielenie sprzetu taborowego miedzy 2 biedki - pod ckm i amunicyjna, stanowiace wyposazenie jednej sekcji. Dochodzila jeszcze siatka z sianem czy cos takiego per biedka, ktora nakladano na wierzch skrzyni taborowej i przykrywana plandeka. Biedka pod mozdzierz byla wyposazona analogicznie. To tak z pamieci, wiec moglem cos pominac, w instrukcji sa nawet zdjecia i rysunki ale nie mam tego pod reka.

Biedki amunicyjne wozily amunicje do ckm lub do mozdzierza ale musialbym sprawdzic w jakich ilosciach.

Biedki plutonowe wozily amunicje karabinowa i rkm plutonu oraz mialy uchwyty na maszt i lawetke plot do jednego rkm. Co do ilosci to tez musialbym sprawdzic.

[Gebhardt]

Ech ze nie mozna poprawiac postow, siatke z sianem kladziono oczywiscie na skrzynie sprzetowa a nie taborowa.

[Jeager]

no to idąc jeszcze krótko dalej: a czy wiadomo z czego była robiona plandeka, jaką miała barwę i jak była mocowana do haczyków na skrzyni?

Po wtóre czy ktoś z kolegów spotkał się z biedką uniwersalną z uchwytem pod mozdzierz i jednodcześnie pod cekaem? Zaznaczam, że zachował się egzemplarz, który ma uchwyty na moździerz i podstawę do strzelań przeciwlotniczych, a zakładam, że regulaminy A.D. 39 nie przewidywały zwalczania lotnictwa z broni stromotorowej ;) Zatem czy możliwe były takie wymienne" biedki, że jak trafiała taka do kompani cekaem to woziła cekaem, a jak do moździerzy to rurę?

[Gebhardt]

Jaeger - takiej odmiany jak 'biedka uniwersalna' w zasadzie nie bylo ale mowilo sie potocznie o 'uniwersalnej biedce amunicyjnej'. Formalnie byly 4 odmiany biedki wz 33 - biedka plutonowa (tu nie jestem 100% pewien - pisze z zawodnej pamieci mogla sie rowniez nazywac 'biedka na amunicje plutonu' czy cos tak), biedka pod ckm, biedka pod mozdzierz i biedka amunicyjna.

Musialbym zobaczyc zdjecie ale sadze ze biedka ktora opisujesz to biedka ckm - typowa biedka ckm miala podobny uchwyt jak biedka pod mozdzierz ale w tym wypadku uchwyt sluzyl do trzymania puszki na statyw do katomierza-busoli lub do dalmierza. Czy faktycznie byl to ten sam uchwyt to nie sprawdzalem, musze sie przyznac, ale mozliwe ze cennik sprzetu taborowego to wyjasni.

Jak sie uda z czasem, to podrzuce pozniej fotki z instrukcji ktore powinny te rzeczy wyjasnic.

[Gebhardt]

1 Ckm
2 Podstawa
3 Celownik-katomierz
4 Skrzynki amunicyjne
5 Wodnik
6 Niezbednik
7 Waz parowy
8 Futeral z lufami zapasowymi
9 Noszak do karabina
10 Noszaki do skrzynek amunicyjnych
11 Siatka do maskowania
12 Kolki
13 Sznury 10m do ognia posredniego
14 Puszka z tlumikiem plomieni
15 Kolba przeciwlotnicza
16 Dalmierz
17 Tyczki

Tak swoja droga czy ktos ma fotke(i) noszakow i siatki maskujacej w uzyciu?
