MAB

Biedki

Rekomendowane odpowiedzi

Myślę, że polska rekonstrukcja (w mojej osobie) dojrzała już do podjęcia prac nad odtworzeniem biedki.
Jednakowoż jako iż w tym temacie poruszam się trochę po omacku proszę Was o pomoc i poratowanie Waszą wiedzą, zdjęciami, tekstem, etc.
Od razu chcę tez zaznaczyć, że to poważny pomysł, który ma się skończyć realnymi wynikami :)
A teraz trochę szczegółów.
Jako iż odtwarzam głównie 1939 roku, ale również i 1920 interesują mnie przede wszystkim te biedki, które jako „uniwersalne” mógłbym wykorzystać w tym i w tym okresie (czy takowe były?).
Chodzi oczywiście o biedki przejęte przez Polskę po I wojnie światowej.
Precyzując jeszcze bardziej interesują mnie wszelkie biedki przede wszystkim amunicyjne (np. biedka amunicyjna plutonu piechoty z 1939 roku) oraz wszelkie biedki pod CKM.
Zapraszam do dyskusji i z góry dziękuję za pomoc.

Pozdrawiam, Mariusz GH „Patria”

Ps. Temat jest oczywiście długi i pierwsze efekty będzie pewnie można oglądać dopiero na przyszły rok, ale myślę że warto, chociażby dlatego, że biedki to przecież podstawowy sprzęt WP.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Aha, zapraszam również na priv - legion1@op.pl

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Mariusz widziałeś ten temat:

http://www.odkrywca-online.pl/pokaz_watek.php?id=95186#95186

trzeba by kogoś dorwać z Instrukcją taborową" z 1930 bo tam zapewne jest trochę o tym (w necie nie ma dostępnej w pełnym wersji) - się rozeznam wśród znajomych, a może Gebhardt ma?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Zeby pasowało i tu - i tu" to chyba tylko biedka ypu rosyjskiego" (masz rysunek z Instrukcji taborowej" w watku o biedkach) Nic tam wiecej, procz danych technicznych i lakonicznego opisu nie znajdziesz (pewnie da sie odtworzyc jeszcze uprząż). Jak sie bedziesz upieral to ci zeskanuje odnosne fragmenty..

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Od przeczytania powyższego wątku właśnie zacząłem :)
Adamie, poproszę o stosowne skany.
Biedka po skończeniu być może będzie stacjonowała" w muzeum pojazdów konnych, gdzie będzie można ją dotknąć i pomierzyć (gdyby ktoś chciał zrobić sobie kolejny egzemplarz).

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Przynajmniej oficjalnie juz w 1937 tych biedek (rosyjskich)nie bylo na stanie WP. Mogly sie zachowac raczej tylko poszczegolne egzemplarze 'muzealne'. Znowu w instrukcji z 1930 nie bedzie typowej w 1939 biedki wz 33 (ktora wystepowala w wersjach plutonowa, amunicyjna, pod ckm i pod mozdzierz) - chyba ze byly pozniejsze dodatki do instrukcji. Niestety instrukcji w oryginale nie mam. Jezeli mialbym robic osobiscie, to tylko wz 33 ale w koncu nie ja robie! A na rok 1920 to rzeczywiscie rosyjska chyba najlepszy wybor.

Co do biedek wz 33 to poluje na rysunki, jak dotad bez skutku. Mam wlasne opracowanie na podstawie zawilej geometrii na ktorym przynajmniej sa ogolne wymiary. Daj znac na priva jezeli zdecydujesz sie na budowe tej biedki.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Egzemplarz biedki wz.33 pod ckm wz.30 jest podobno w Muzeum Śląskim w Katowicach. Niestety nie wybrałem się tam.
Też chodzi mi po głowie jej budowa do rekonstrukcji ale nie mam planów. Gdyby ktoś mógł pomóc to chetnie skorzystam.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Odświeżając nieco stary temat...
Czy ktoś wie może jaką średnicę miały koła w biedce wz.33?

Pzdr., Mariusz

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Dokładnie 1 metr.
W niedzieł odbyło się przekazanie" biedki wz.33 w Cieszynie.Jest to rekonstrukcja natomiast koła są w 100% oryginalne.Wątek w rekonstrukcjach.
W Muzeum Śląskim jest biedka wz.33 oryginalna.

Pozdr.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Wielkie dzięki !!!
Co do Śląska natomiast to oczywiście wiem o tamtejszej biedce, ale niestety przez dłuższy czas nie będę miał możliwości odwiedzenia tego zakątku naszego kraju :(

Pozdrawiam, Mariusz

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
MAB,skontaktuj się z Krzyśkiem Neściorem z Cieszyna.Myślę,że nie pożałujesz.Wbij w wyszukiwarkę militaria cieszyn".Tam zanajdziesz...,albo prościej.Wejdż na dział rekonstrukcje i popatrz wątek IV Piknik Militarny Cieszyn.

Pozdr.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

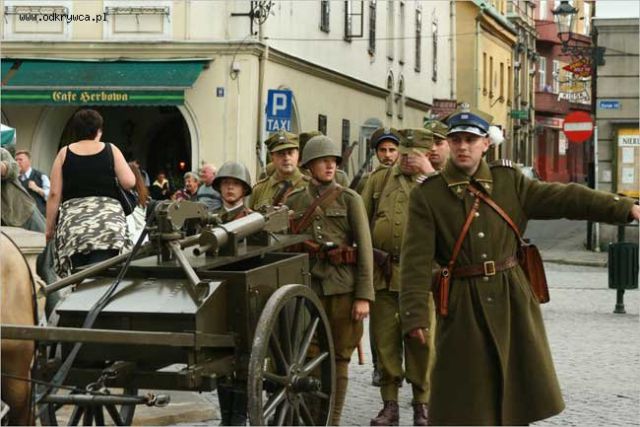

Przekazanie biedki wz.33 na rynku w Cieszynie.
O szczegółowe informacje na temat budowy Biedki prosze pisać na mail: NESCIOR@wp.pl

P.S Wiecej zdjec w dziale Grupy rek. inscenizacje

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Czy ktoś orientuje się może czy skrzynia na materiały taborowe była mocowana do trzech wzdłużnic w ramie, czy tylko do środkowej?
Z jednej strony analizując zdjęcia widzę, że boki nie pokrywają się ze skrajnymi belkami ramy, ale z drugiej strony raczej dziwne jest przykręcenie przedniej skrzyni tylko do jednej kantówki (i oczywiście do skrzyni głównej).

Pzdr., Mariusz

Ps. Czy ktoś posiada zdjęcia spodu biedki, na których widać szczegóły konstrukcji?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
MAB - zajrzyj do watku o opancerzonych transporterach WH w 1939 na tym Forum. Jest tam zdjecie kolumny czolgow po srodku drogi, po (naszej) prawej stronie kolumny daje gazu bodajze pan Guderian w SdKfz 251/6 a po lewej lezy wywrocona biedka. Mam jesze jakies, jak pamiec dopisze to podrzuce w poniedzialek.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Znam to zdjęcie (właściwie jest to jedyna znana mi fotka na której widać właśnie spód biedki).
Niestety jego jakość nie pozwala na wyciągnięcie jednoznacznych wniosków...

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

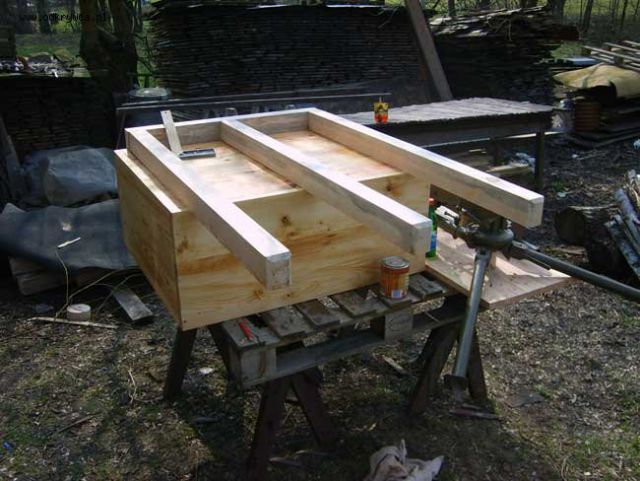

Załaczam zdjęcie odbudowy podwiozia Biedki wz.33, za pare dni zamieszcze równierz zdjecia szczegułów mocowania skrzyni przedniej.

Polecam równierz do obejrzenia pierwszą cześć filmu o przekazaniu Biedki w Cieszynie

http://pl.youtube.com/watch?v=N69_G957WBE

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

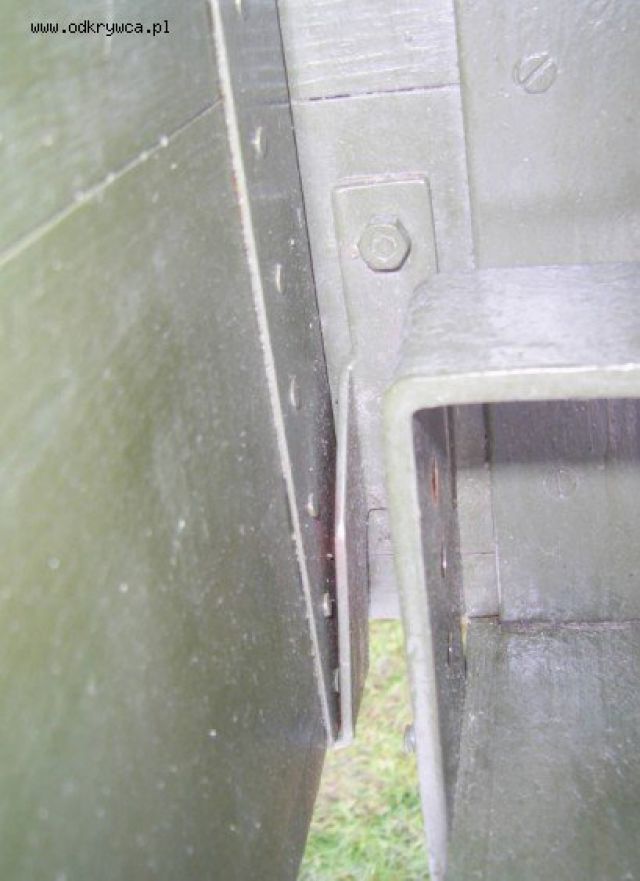

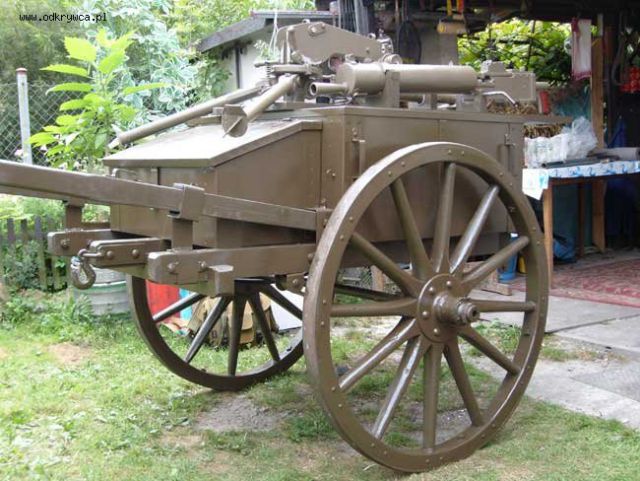

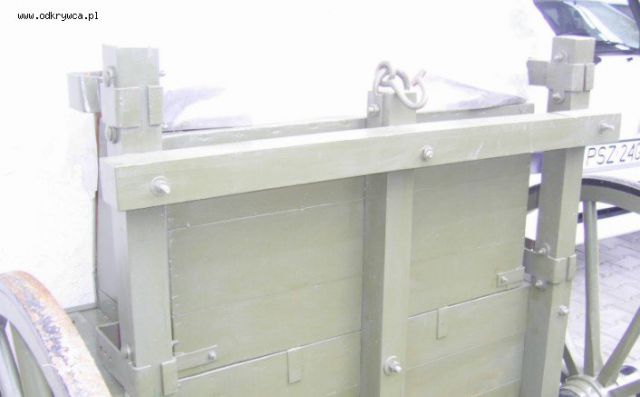

Odnośnie mocowania przedniej skrzyni dla wyjaśnienia w załączeniu zamieszczam zdjęcie mojej biedki.

Pozdrawiam
Dr_Oszak

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Panowie, bardzo dziękuję za Waszą nieocenioną pomoc!!!

Pzdr., Mariusz

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Czuje sie calkowicie zdeklasyfikowany przez Dr_Orszaka (ciesze sie z tego zreszta bardzo - wiecej takich!) ale skoro obiecalem to oto nastepne dwie fotki na ktorych guzik widac ale za to autentyczne:) Ta pierwsza z albumu 76 ID.
