gros Napisano 7 Listopad 2005 Share Napisano 7 Listopad 2005 Km wz.37 „szczeniak” tajna broń pokładowa polskiego lotnictwa wojskowego.Przy ilości 339 sztuk tej broni będącej na wyposażeniu lotnictwa, w literaturze jest ok. 5 zdjęć słabej jakości gdzie widać niewiele szczegółów wykonania tego km.Może inne zdjęcia czekają na odkrycie a może podobnie jak pm „mors” lub kbsp. Maroszka został jakiś egzemplarz na wschodzie lub w Rumunii. Moim zdaniem warto wskrzesić pamięć o tej udanej polskiej konstrukcji i na forum zebrać dostępne kopie zdjęć.W publikacjach lotniczych zdjęcia km wz.37 mylone są czasem z konstrukcją brytyjską km ostrzelca vickers F. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...

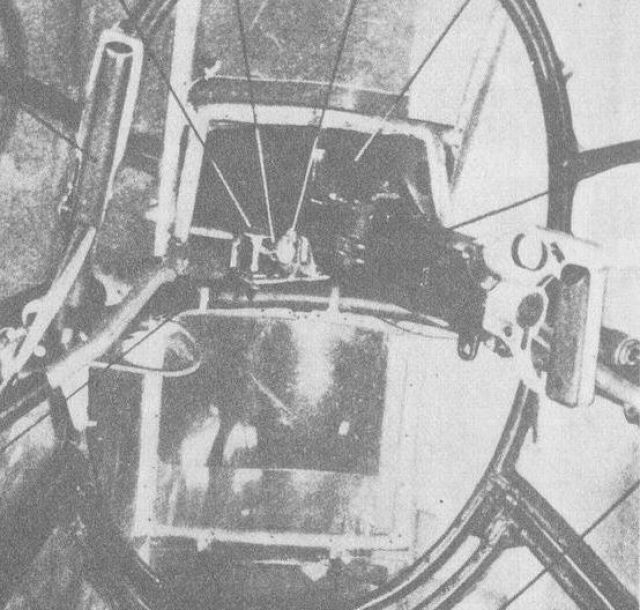

gros Napisano 7 Listopad 2005 Autor Share Napisano 7 Listopad 2005 Słaba jakość zdjęcie, jedyne znane mi z workiem na łuski.Górne stanowisko strzelca pokładowego na Łosiu. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
acer Napisano 7 Listopad 2005 Share Napisano 7 Listopad 2005 Polecam książkę Adama Popiela Uzbrojenie lotnictwa polskiego 1918-1939"Wyd. Sigma Not, W-wa 1991.Tam jest wszystko o Szczeniaku" i innych mniej znanych wzorach km, łącznie ze schematami budową i opisem broni.pozdro,acer Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
acer Napisano 7 Listopad 2005 Share Napisano 7 Listopad 2005 Część danych karabinu wz. 37 kal. 7,9 mm Szczeniak" :Karabin maszynowy obserwatorów i strzelców w samolotach Łoś", LWS-3 Mewa", PZL-46 Sum. Karabin strzelał z otwartego zamka, wykorzystywał ciśnienie gazów prochowych do uruchomienia mechanizmów.Zasilany z magazynków bębnowych na 91 naboinakładanych na osadę na pokrywie zamka.Długość broni 1080 mm, długość lufy 611 mm, masa broni 7 kg, szybkostrzelność - 1100 strz/min.Łącznie, według opisu, broń składała się ze 109 części.pozdro,acer Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
gros Napisano 7 Listopad 2005 Autor Share Napisano 7 Listopad 2005 W książce A.Piela są świetne rysunki oraz opis i dane techniczne oraz 2 zdjęcia km wz.37 (niestety po retuszu) na P-46 Sum. Reszta zamiesczonych zdięć km strzelca - obserwatora na samolotach z września to vickers F. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
gros Napisano 7 Listopad 2005 Autor Share Napisano 7 Listopad 2005 Jeżeli będzie zainteresowanie tematem postaram się zamieścić jeszcze 2 zdjacia szczeniaka" bez retuszu.Mam nadzieję, że są jeszcze inne zdięcia zrobione przed zamontowaniem na samolotach lepszej jakości. Pozdrowienia. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
Towarzysz Iwan Napisano 7 Listopad 2005 Share Napisano 7 Listopad 2005 W książce J.B. Cynka Samolot bombowy PZL P-37 Łoś" jest parę zdjęć detali samolotu, w tym KMu Odnośnik do komentarza Udostępnij na innych stronach More sharing options...

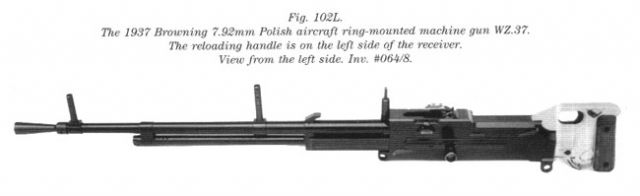

Grendel Napisano 8 Listopad 2005 Share Napisano 8 Listopad 2005 Zdjecie z ksiazki Natzvaladze The Trophies of the Red Army During the Great Patriotic War 1941-1945 - Vol.1".Karabin znajduje sie w zbiorach Wojskowego Muzeum Historycznego Artylerii, Saperow, Lacznosci oraz Broni Palnej w St.Petersburgu.Numer katalogowy w opisie.PozdrowieniaGrendel Odnośnik do komentarza Udostępnij na innych stronach More sharing options...

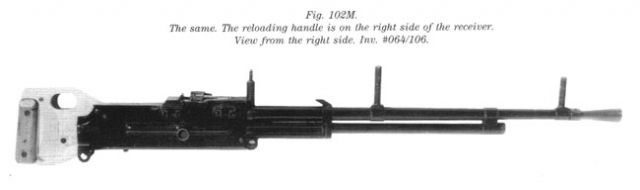

Grendel Napisano 8 Listopad 2005 Share Napisano 8 Listopad 2005 Drugie zdjecie.Niestety - jakosc jaka jest, kazdy widzi... Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
gros Napisano 8 Listopad 2005 Autor Share Napisano 8 Listopad 2005 Słaba jakość zdjęcia, ele więcej szczegułów rękojeści i spustu. Brak worka na łuski??? W P-49 Miś miały tu być dwa szczeniaki" i mięć zwiększone pole ostrzału. Kadłub miał być szerszy tylko o 10cm niż w P-37. Jak tego dokonać?Pozdo... Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
gros Napisano 16 Listopad 2005 Autor Share Napisano 16 Listopad 2005 Czy zna ktoś sposób mocowania worka na łuski do km-u.Pozdro.. Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
honker Napisano 30 Listopad 2005 Share Napisano 30 Listopad 2005 panowie czy ma ktoś wyrażny rysunek i wymiary komory zamkowej szczeniaka? kolega znalazł koło radzymina komorę z napisem PWU i niema pewności co to jest,a rozebrał prawie kazdy model rkm używany w polskiej armii.spróbuję zrobić zdjęcia ale nie obiecuję że będzie to szybko pozd, marek Odnośnik do komentarza Udostępnij na innych stronach More sharing options...

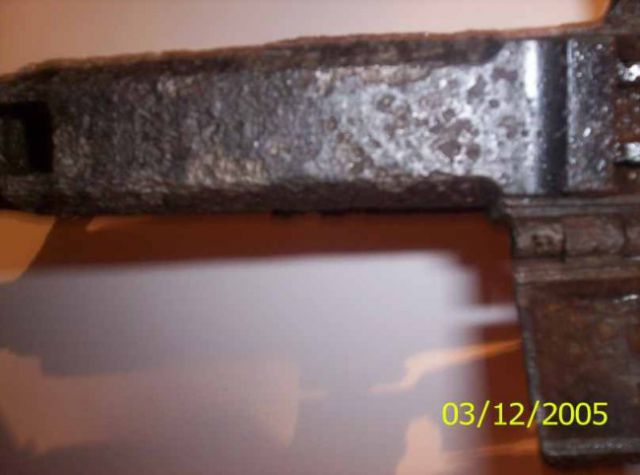

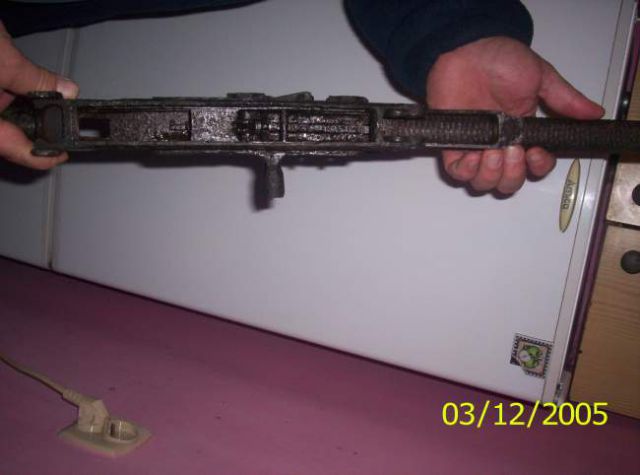

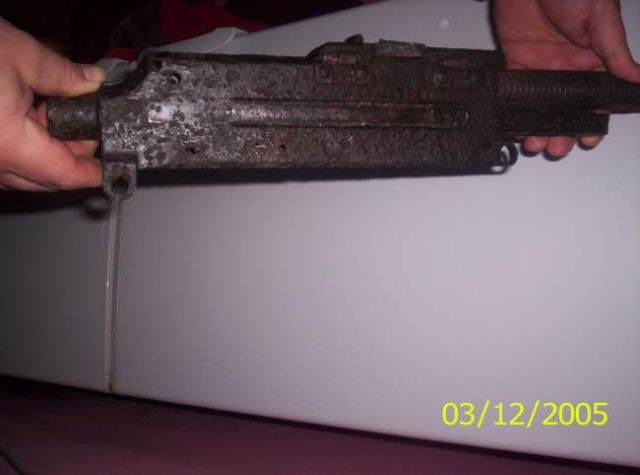

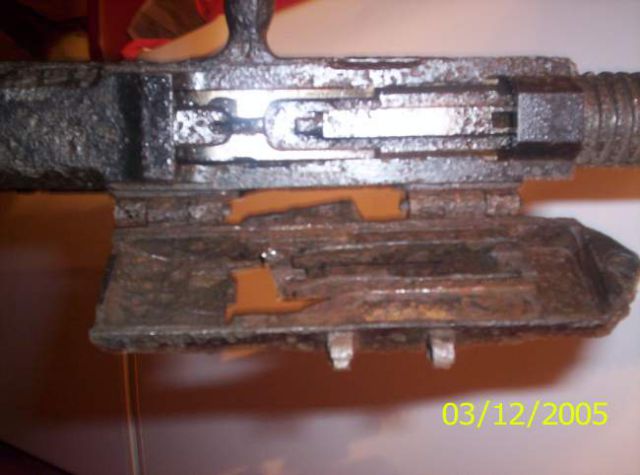

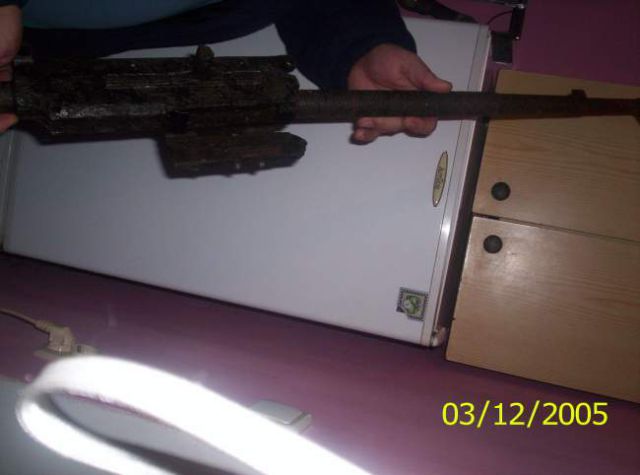

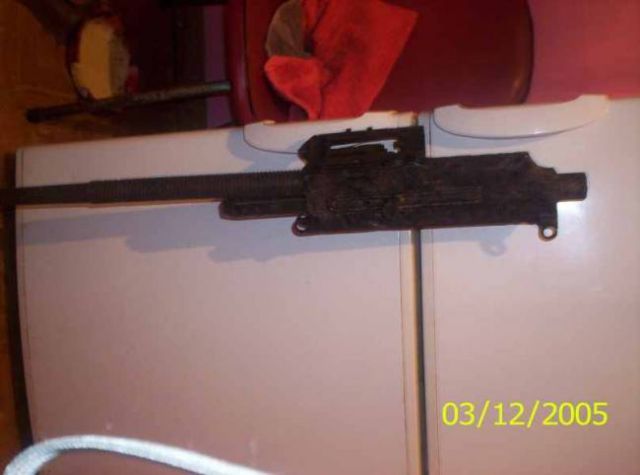

honker Napisano 4 Grudzień 2005 Share Napisano 4 Grudzień 2005 cześć .przedstawiam zdjęcia dotyczące poprzedniego postu .pozdr marek Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
honker Napisano 4 Grudzień 2005 Share Napisano 4 Grudzień 2005 następne Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
honker Napisano 4 Grudzień 2005 Share Napisano 4 Grudzień 2005 następne Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
honker Napisano 4 Grudzień 2005 Share Napisano 4 Grudzień 2005 następne Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
honker Napisano 4 Grudzień 2005 Share Napisano 4 Grudzień 2005 następne Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
honker Napisano 4 Grudzień 2005 Share Napisano 4 Grudzień 2005 następne Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
honker Napisano 4 Grudzień 2005 Share Napisano 4 Grudzień 2005 następne Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
honker Napisano 4 Grudzień 2005 Share Napisano 4 Grudzień 2005 następne Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
gros Napisano 4 Grudzień 2005 Autor Share Napisano 4 Grudzień 2005 Niemożliwe stało się faktem.Km wz.37 szczeniak w pięknym stanie, muzea na czele z muzeum WP pękną z zazdrości.Prośba o więcej zdjęć.Pozdrowienia Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
gros Napisano 5 Grudzień 2005 Autor Share Napisano 5 Grudzień 2005 Mam pytanie, czy są ślady po zaczepach do mocowania worka na łuski?Na rysunkach brak jest tego elementu.Pozdrowienia Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
honker Napisano 10 Grudzień 2005 Share Napisano 10 Grudzień 2005 podpowiedz gdzie szukać tych zaczepów.będę dziś po południu w radzyminie to obejże i zrobię zdjęcia pozd, marek Odnośnik do komentarza Udostępnij na innych stronach More sharing options...

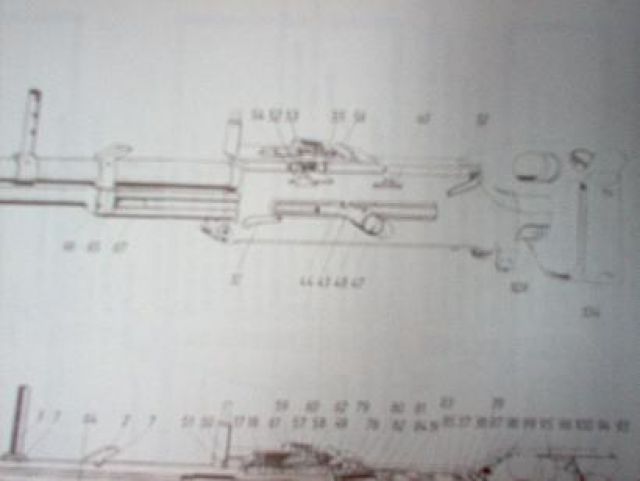

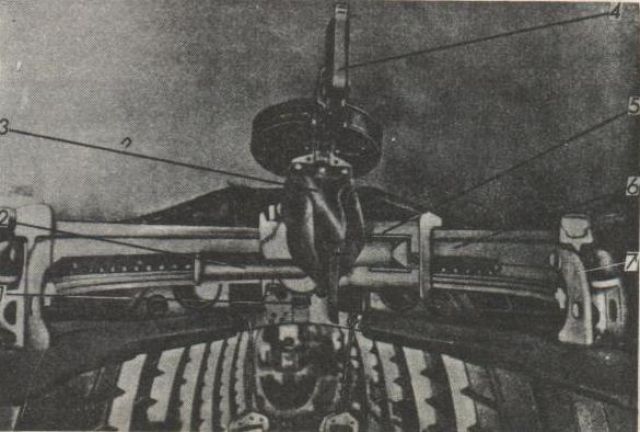

gros Napisano 10 Grudzień 2005 Autor Share Napisano 10 Grudzień 2005 Na pierwszej fotce pod nr 3 oznaczony jest worek na łuski. Składał on się z metalowej ramki i brezentowego worka przynitowanego do ramki (na fotce widać 3 nity).Ramka musiała być jakoś umocowana do km-u, - pytanie jak? W książce A.Popiela jest dokładny rysunek rys. boczny km-u, ale nie ma na nim, żadnego zaczepu do mocowania worka. Wyrzut łusek był pod bębnem z amunicją w miejscu gdzie km wz.28 miał magazynek.Może na oryginale są jakieś ślady (otwory na sworznie ?) po tym mocowaniu. Zamieszczę zdjęcie z książki (niestety padł skaner). Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
gros Napisano 10 Grudzień 2005 Autor Share Napisano 10 Grudzień 2005 zdjęcie 1 Odnośnik do komentarza Udostępnij na innych stronach More sharing options...
