meserek

37mm wz. 18 (SA-18) Puteaux - poszukuje zdjęć, rysunków, itp.

Rekomendowane odpowiedzi

Witam
Czy ktoś z forumowiczów dysponuje może jakimiś rysunkami, tudzież zdjęciami, pokazującymi wygląd zamka, spustu, kolby i całej reszty działka Puteaux, znajdującej wewnątrz wieży dowolnego pojazdu z takim uzbrojeniem ? Przekopałem internet, ale nic konkretnego nie znalazłem, zaś w dostępnej mi literaturze też nic nie ma.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Bo jest tylko jedna rzecz jak został do tej chwili znaleziona o tym działku - regulamin uzytkowania i konserwoania z rysunkami - Warszawa 1937r.
Byc może wkrótce nakładem Wydawnictwa Polonia Militaris

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Czyli pozostaje narazie uzbroić się w cierpliwość i czekać.

Fiku - dzięki, ale od tej strony rozpoczynałem poszukiwania :)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Armatka czołgowa 37 mm wz. 18 systemu Petaeux". Warszawa 1932. Ministerstwo Spraw Wojskowych.
Sygnatura Centralnej Boblioteki Wojskowej 23290
Może jeszcze w Instrukcja strzelecka czołgów". Warszawa 1932
Sygnatura CBW 23301 i 103387
Następne Regulamin broni pancernej. Armatka samochodowa 37 mm wz. SA. Opis i utrzymanie sprzętu." Warszawa 1938
Sygnatura CBW 23370 i 302431
Regulamin czołgów. Część 3. Opis sprzętu."
Sygn. CBW 100296

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

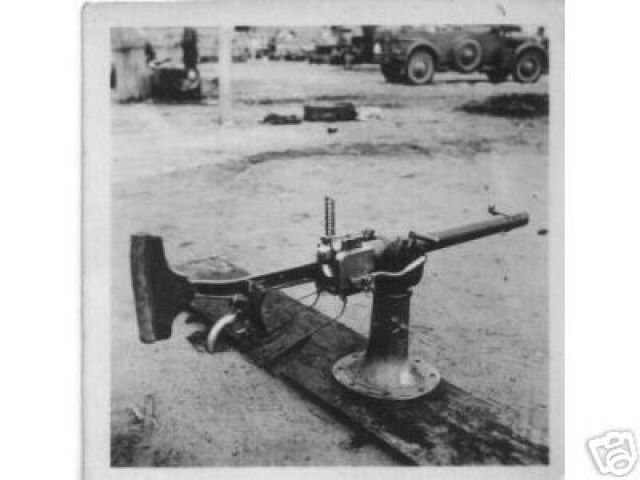

Na ebay znalazlem taka fotke z opisem ze Polska ale czy to 37mm czy 47mm nie jestem w stanie zidentyfikowac

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Wyciągnięte z czołgu razem z FM-31.
Troche krótka lufa tego działka, potem wprowadzili dłuższą.

Pozdrowienia

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

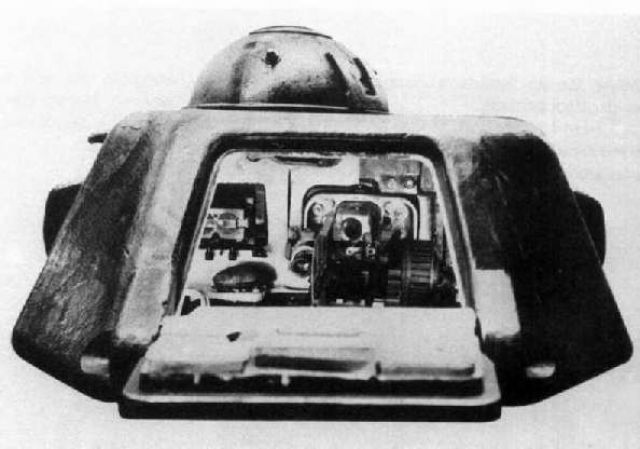

gros, ale kolega pytał o armatkę sa.18 z polskich pojazdów, a to jest zdjecie armatki Puteaux SA.18 L/32 z Renault R-35 . W sumie niby tez były, ale jednak........

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

sory za slaba jakosc, ale zdjecie zdjecia...Puteaux wz 18 montowany w samochodzie pancernym wz 29
pozdrawiam

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
jeszcze takie cos znalazlem http://derela.republika.pl/weapl2.htm#arm
pozdrawiam

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Ja o tym typie uzbrojenia przegadałem z Francuzami kilka dobrych tygodni, ale też żadnych rysunków, czy zdjęć nie otrzymałem.
Informacje o naboju burzącym Mle 1916 używanym w armacie Puteaux SA 18:
Masa naboju: 760 gram
Masa pocisku: 555 gram
Masa ładunku wybuchowego: 30 gram
Rodzaj ładunku wybuchowego: melinite
Prędkośc początkowa pocisku: 365 m/s
Zapalnik uderzeniowy

Inne źródła podają: masa pocisku 560 gram, prędkość początkowa pocisku 367 m/s

Informacje o naboju burzącym Mle 1892 używanym w armacie Puteaux SA 18:
Masa naboju: 720 gram
Masa pocisku: 500 gram
Masa ładunku wybuchowego: 15 gram
Rodzaj ładunku wybuchowego: melinite
Prędkośc początkowa pocisku: 388 m/s
Zapalnik uderzeniowy
Inne źródła podają: masa pocisku 510 gram, prędkość początkowa pocisku 390 m/s

Przebijalnośc pociskiem przeciwpancernym:
100 metrów płyta pancerna nachylona pod katem 30* o grubości 18 mm
500 metrów płyta pancerna nachylona pod kątem 30* o grubośi 12 mm
1000 metrów pancerna nachylona pod katem 30* o grubości 7 mm

Przebijalność płyty pancernej ustawionej pionowo:
100 metrów 21 mm
500 metrów 15 mm
100 metrów 10 /9?/ mmm

Użycie bojowe we wrześniu 1939:
Kamionka Strumiłowska 22 wrzesień, użycie czołgów Renault R 35, które atakowały czołgi niemieckie /brak określenia typu/ z jak najmniejszej odległości

UWAGA! Francuzi mocno eksperymentowali na początku lat trzydziestych z pociskiem do Puteaux, utwardzając jego powierzchnię, nakładając czepiec balistryczny,modyfikując i zwiększając ładunek miotający. Parametry tych pocisków są oczywiście inne. Noszą one oznaczenie Mle 193...


Post został zmieniony ostatnio przez moderatora polsmol 22:03 20-12-2005

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Fotki od znajomwego z Francj.

Opisy jak w tytulach zdjec:
37mm SA18 and coaxial MG dismounted

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Meserku, opowiedz mi wlasnymi słowami, co chcesz zrobic z napływającymi, jak widać, materialami. Czy zmierzasz do zrobienia rysunkow technicznych dzialka, a jesli tak, to dla jakiej skali?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Już odpowiadam - wysyp zdjęć nastąpił w momencie, gdy już było troche za późno - bynajmniej nie mam tego za złe osobom wrzucającym w tym wątku zdjęcia działka - wręcz przeciwnie - dziękuje za pomoc i zainteresowanie.
Mianowicie od pewnego czasu projektowałem model kartonowy samomochodu wz.28, zamierzeniem było możliwość wyposażenie go zarówno w km Hotchkiss (tutaj nie ma większego problemu ze zdjeciami), jak i w działko. Termin zakończenia projektu wymusił pewne uproszczenia i oparcie się na materiałach jakie udało mi się do tamtego czasu zdobyć - działko odtworzyłem bazując głównie na zdjęciu z TBiU.

Po dzisiejszej porcji zdjęć, to kto wie, może skuszę się na model R-35 :)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Masz na myśli samochody wz.28 ?
Jeśli tak, to z tego co jest tutaj: http://derela.republika.pl/wz28pl.htm wynika, że do września przetrwały 3 sztuki.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Jeszcze ten adres http://www.wojsko18-39.internetdsl.pl/wrzesien/puteaux.html

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Nienie, nie mam namylsli samochodów z.28, których zreszta przetrwalo piec, lecz dzialek Puteaux dla piechoty/KOP. Bo ile tych w wozach to wiadomo, ale ile bylo tych na podstawach ?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
fajne zdjęcia akagi, szkoda ze słabo widac samo działko
z którego roku te fotki?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach



×
