Bomba lotnicza aluminiowa

[nurek79]

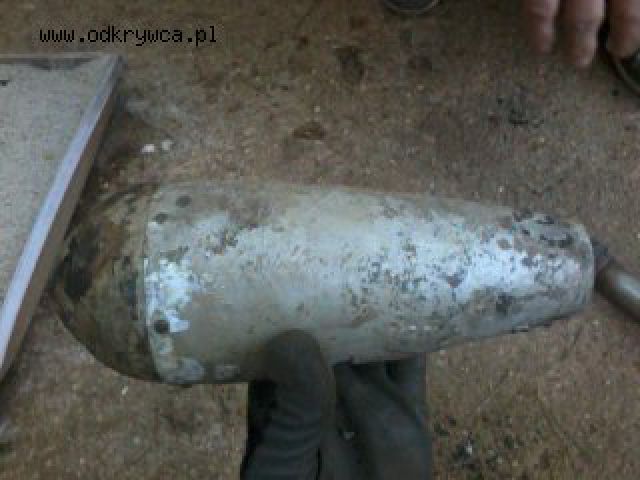

Witam. Może ktoś rozpoznaje typ tej bomby. Waga około 1 kg, Korpus aluminiowy, Zapalnik bezwładnościowy denny. Przeznaczona do zniszczenia ale warto znać jej dane.

[Woodhaven]

..

[Woodhaven]

.

[Woodhaven]

.

[Woodhaven]

,

[Woodhaven]

,

[nurek79]

Długość całości - 74 mm ,średnica grubszej części 20,7 mm , węższej średnica 10 mm , wewnątrz iglica ze sprzężną , od węższej części otwór 8-9 mm prawdopodobnie po wirniku, iglicy na razie jeszcze nie mogę wyciągnąć.

[nurek79]

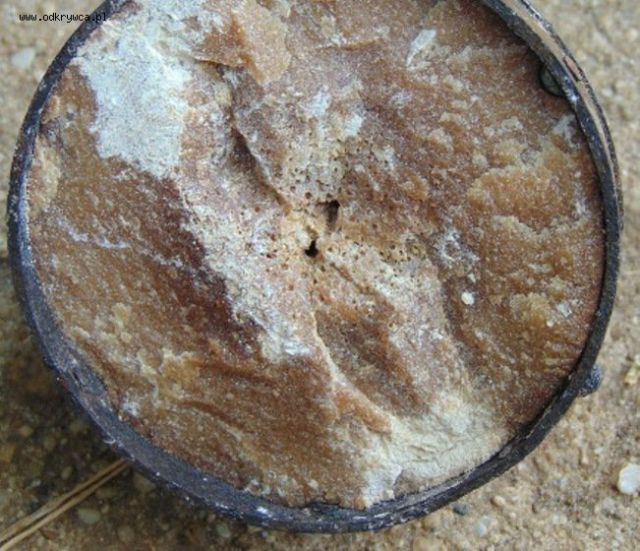

Właśnie tak wyglądała i nie daje mi spokoju, wypełnienie to nie był zwykły trotyl tylko coś z naftalina, topił się ale nie zapalał.

[nurek79]

Jak trzeba to dorzucę jeszcze zdjęć.

[predi888]

daj zdjęcie tego zapalnika

[vis1939]

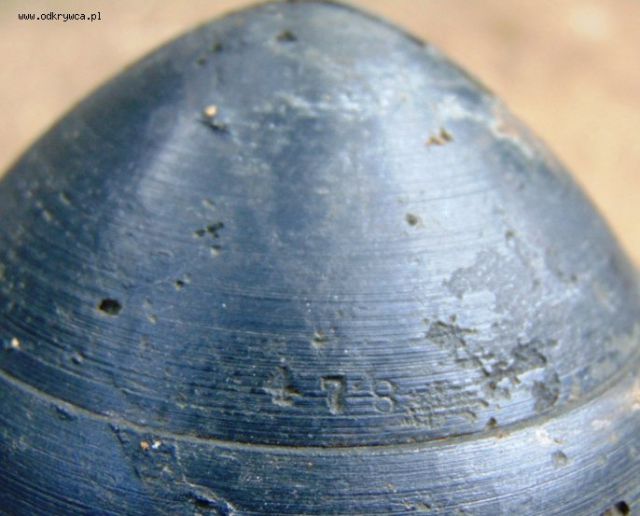

Oznaczenia jakieś są? i czym toto jest wypełnione.

[nurek79]

Tylko tyle

[nurek79]

Raczej to nie trotyl inaczej się zachowuje , tylko się topi.

[nurek79]

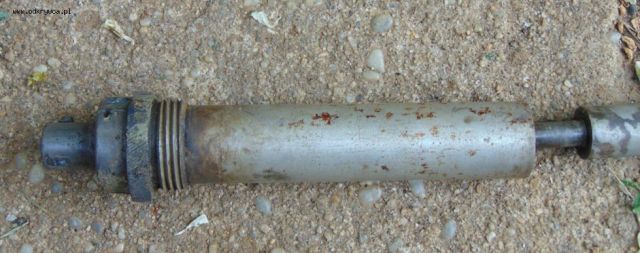

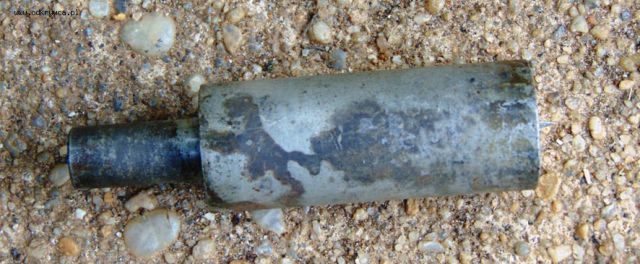

Zaraz za zapalnikiem leży walec z iglicą który był w środku.

[czarny bocian]

trotyl tez sie topi .

[vis1939]

Wrzuć jeszcze fote tego walca z zapalnika.Gdzieś już to na forach widziałem i raczej nie doczekało się ID,ale wypełnienie ewidentnie trąca materiałem wybuchowym - było sporo różnych mieszanek z trotylem i raczej odradzam testowanie właściwości.

Nie wyszło to przypadkiem gdzieś z rzeki?

[predi888]

Patrząc na to, to na twoim miejscu już bym robił w gacie

[Grzesio]

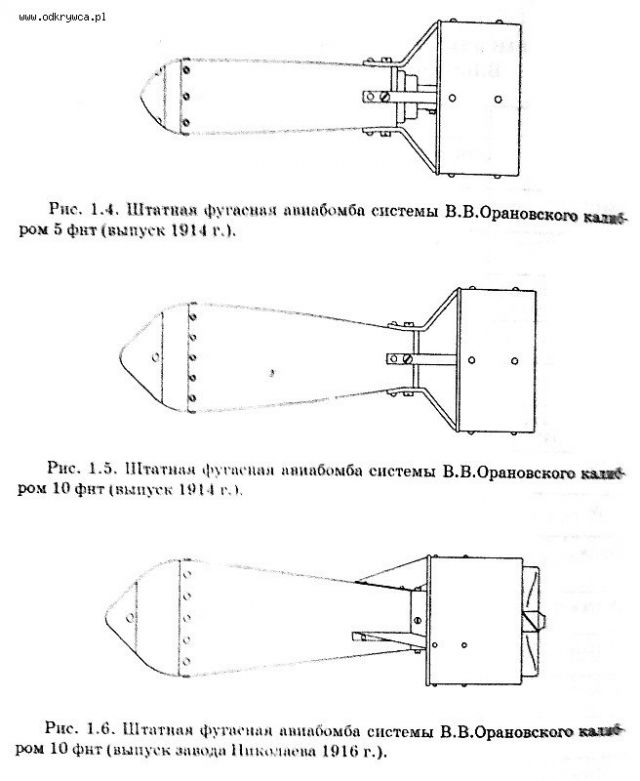

Porównanie bomb Oranowskiego 5- i 10-funtowych.

[nurek79]

Panowie, leży w magazynie PR do niszczenia. Zaraz dorzucę trochę zdjęć

[nurek79]

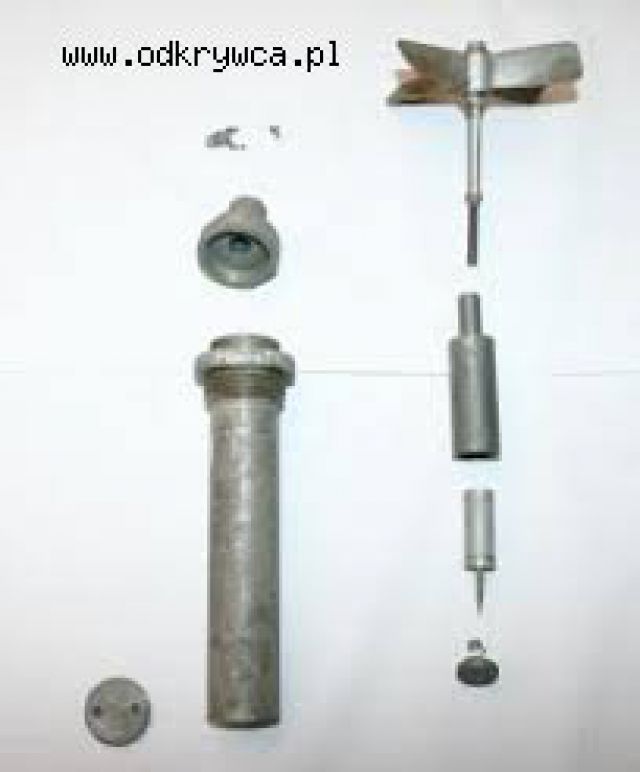

Mechanizm uderzeniowy.

[nurek79]

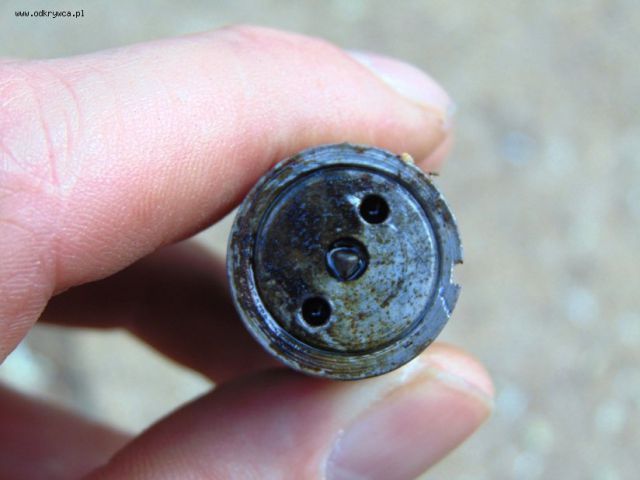

Od strony iglicy

[Grzesio]

Wychodzi na to, że była to rosyjska bomba wagomiaru 5 funtów konstrukcji Oranowskowo, z zapalnikiem typu ADO lub ADZ (zewnętrznie identyczne). Bomba posiadała statecznik cylindryczny mocowany do aluminiowego korpusu na trzech zastrzałach, otaczający czterołopatkowy wiatraczek zabezpieczający zapalnika. Wymiary bomby - średnica ok. 95 mm, długość całkowita 369 mm, korpusu 249 mm, zawierała 2 funty materiału wybuchowego.
Postaram się jeszcze w książkach pogrzebać, ale w ciągu kilku dni.

[nurek79]

http://www.nasztomaszow.pl/na-sygnale/z-pociskiem-od-mozdzierza-maszerowal-przez-las/

---

Post został zmieniony ostatnio przez moderatora vis1939 22:16 07-06-2017

[Grzesio]

A dałoby się to zmierzyć - długość i średnica? :-)

[Woodhaven]

http://amonio.es/espoleta_aviacion_ado_adz.htm

[nurek79]

Dzięki bardzo . Przyznaje że byłem w kropce, nie miałem pojęcia co to za typ.
