PZL P11c remont silnika Bristol Mercury

[Woodhaven]

`

[Woodhaven]

`

[Woodhaven]

`

[Woodhaven]

`

[Woodhaven]

`

[Woodhaven]

`

[Woodhaven]

.... I zapowiada się mała sensacja .....

[butchcassiddy]

Dla mnie sensacją jest to, że filtr oleju jako żywo przypomina filtr od Junaka. Czy też może na odwrót.

[kubulek]

Było nie minęło" odwiedziło warsztat remontowy .
http://vod.tvp.pl/24628377/merkurego-mlodosc-druga

[Woodhaven]

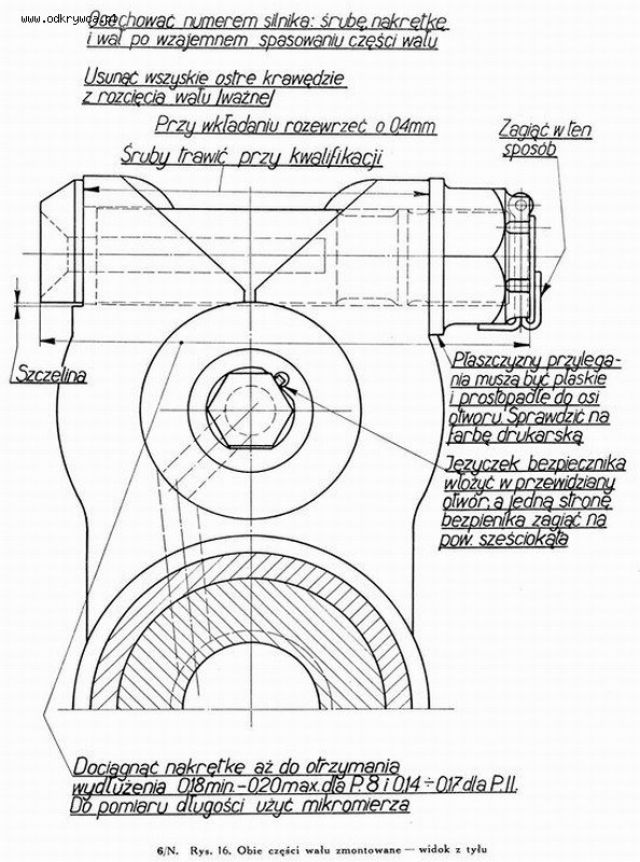

Ciekawostka. Sposób dokręcania śruby przeciwwagi wału korbowego. Dokręcać do otrzymania wydłużenia 0,18 - 0,20.
Czyli 2m rury na kluczu i 3 silnych facetów.

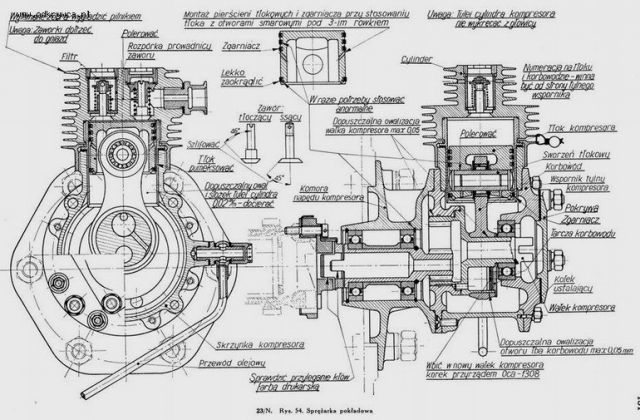

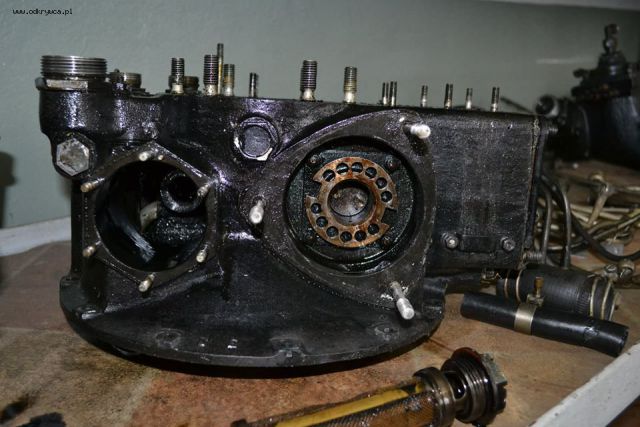

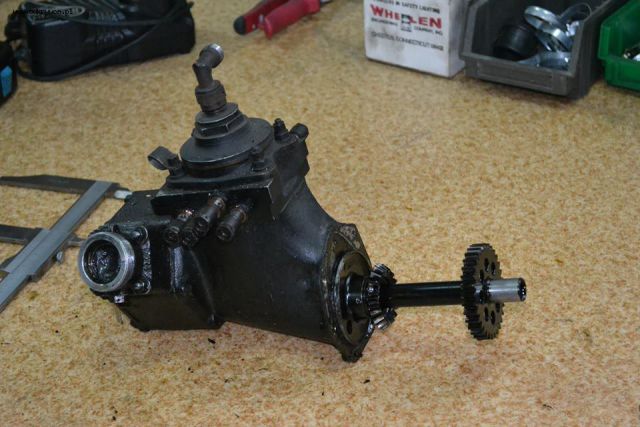

Dodatkowo - Sprężarka.

[Woodhaven]

`

[Woodhaven]

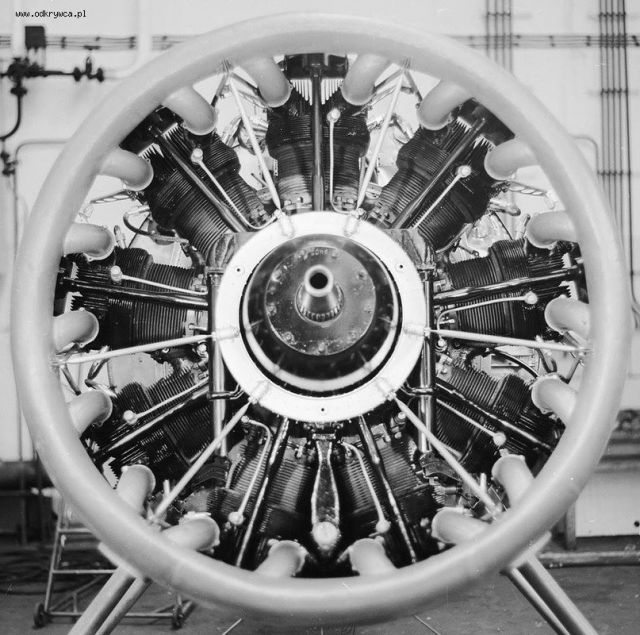

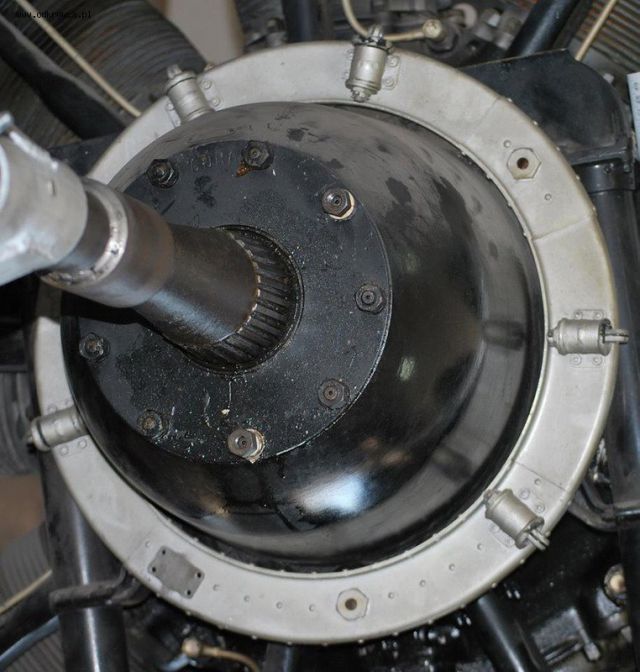

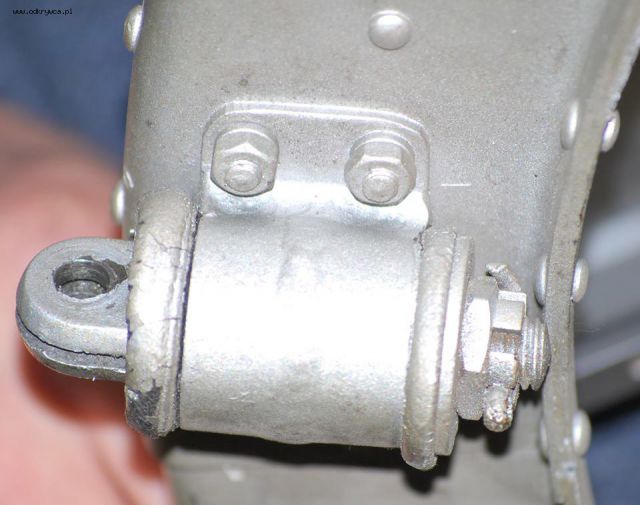

Mocowanie pierścienia Townend'a do bloku silnika zrealizowana jest w postaci obręczy przedniej" z sześcioma amortyzatorami które łączą się z pierścieniem za pośrednictwem wsporników.

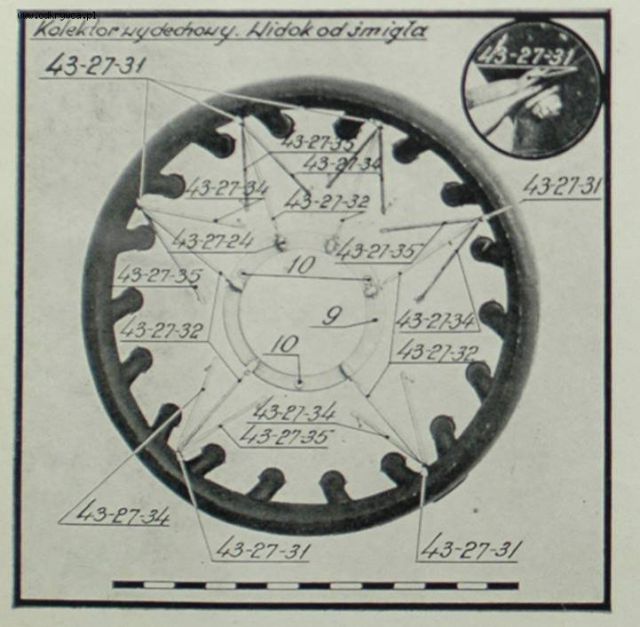

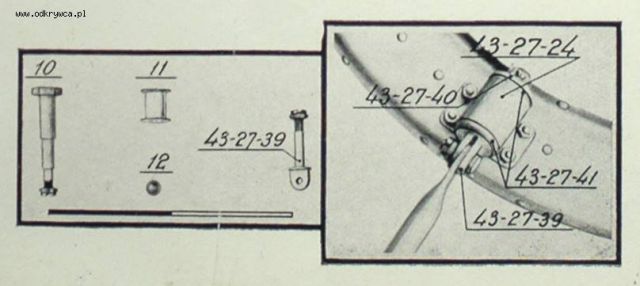

Poniżej fragmenty katalogu części i obecny wygląd detali.

[Woodhaven]

`

[Woodhaven]

`

[Woodhaven]

`

[Woodhaven]

`

[Woodhaven]

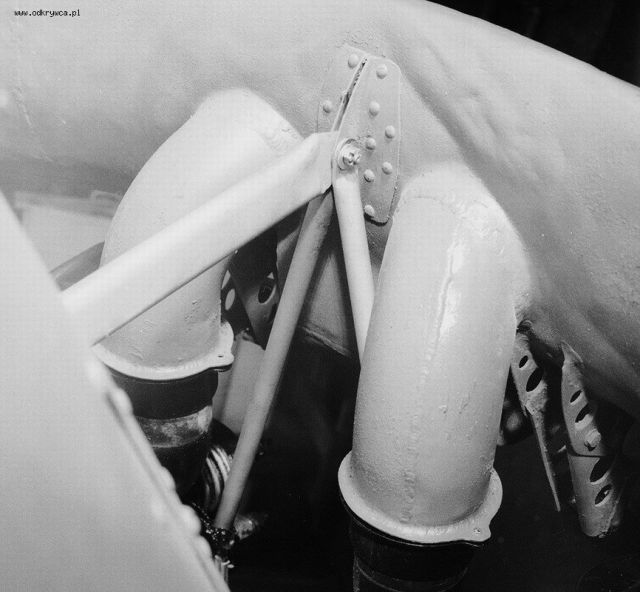

Mocowania kolektora wydechowego

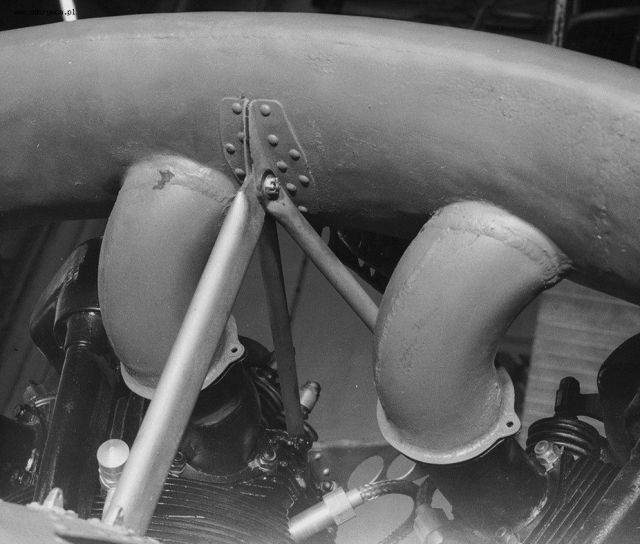

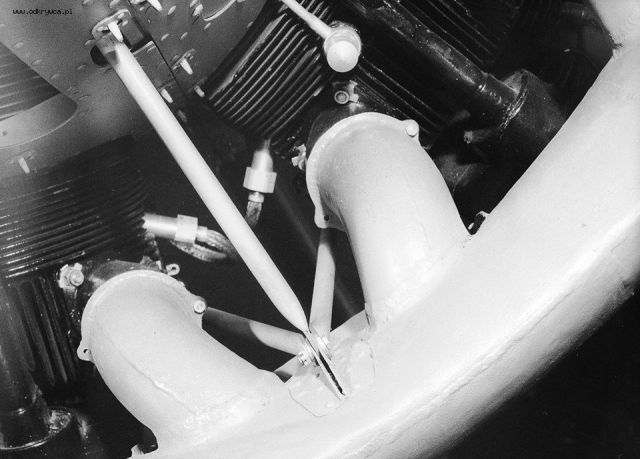

Dodatkowe, poza pierścieniem, mocowania są do głowic cylindrów za pomocą prętów lewych i prawych (po 6 szt.).
Na tylnej części kolektora są zamocowane wsporniki (2 + 6 szt.) dla podparcia przodu osłony silnika ale to już w następnym odcinku.

[Woodhaven]

`

[Woodhaven]

`

[Woodhaven]

`

[Woodhaven]

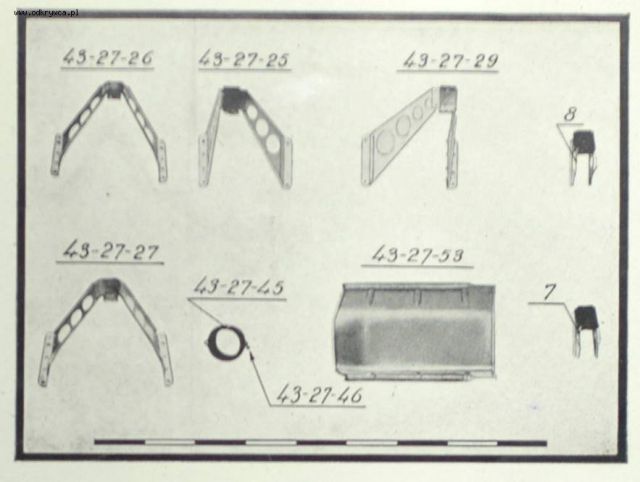

Do tylnej części kolektora dospawanych jest 10 wsporników przednich (2 x poz. 7 + 8 x poz. 8)

[Woodhaven]

`

[Woodhaven]

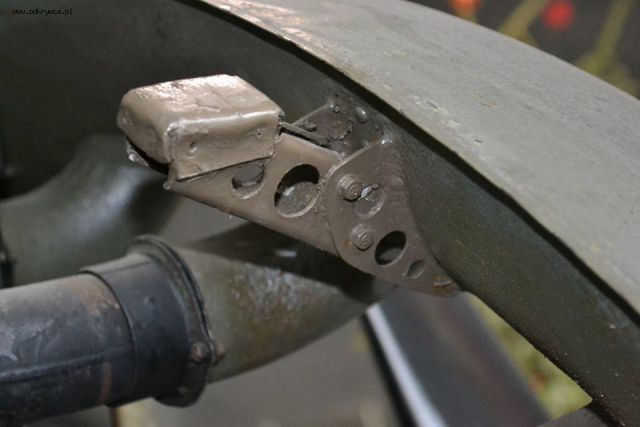

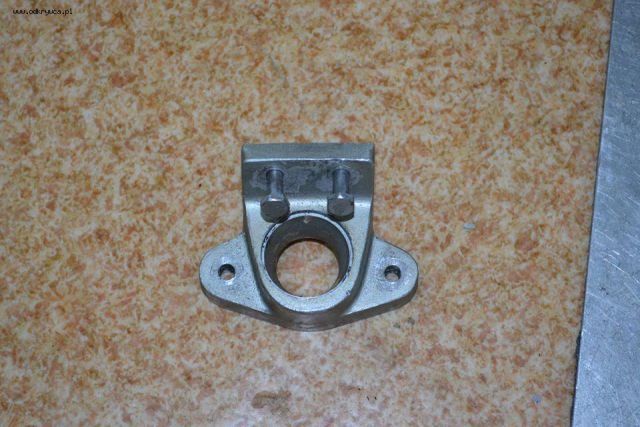

Wspornik przedni

[Woodhaven]

Wszystkie wsporniki stanowią podparcie osłony silnika, która wraz z kolektorem stanowi pierścień Townend’a

[Woodhaven]

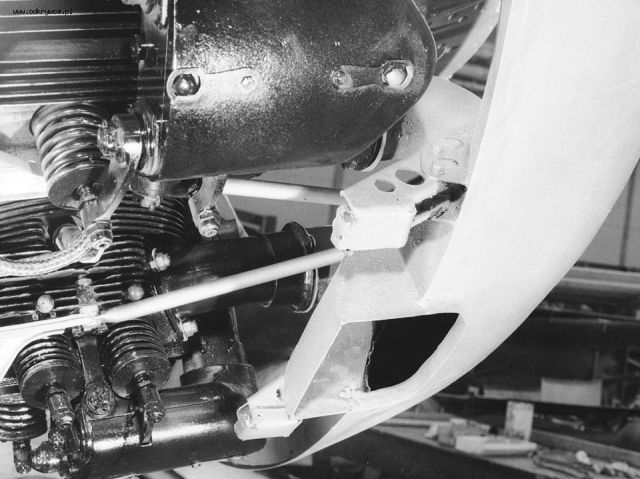

Mocowanie wsporników tylnych
