Łączność II RP vol.3

[Pader]

czy to na pewno WP??

[fiku]

Nigdzie nie znalazłem na niego papierów ale dotychczasowe miejsca ich występowania wskazują na ich polskie pochodzenie.

[Pader]

Bylo by milo. A czy ktos wie ile znanych sztuk jest? Jest moja i jedna z bzury w muzeum.

[fiku]

Ja mam 4 sztuki (w tym dwie bez zacisków) a pochodzą z miejscówki w której było ich 10 sztuk. Na tym forum jak dobrze poszukasz znajdziesz kilka kolejnych sztuk. Tak że jakaś rzadkość to nie jest, a co najważniejsze jak już pisałem wszystkie wskazują na ich polskie pochodzenie mimo pewnych podobieństw do niemieckich śledzi od celty (ale są też i wyraźne różnice).

[41pp]

Udało mi się odtworzyć ROD-a II wersji, ale to bardzo przybliżone 2V2, bo lampy 5 X EC92, ale niestety, do triod bateryjnych nie mam dostępu, a akcja na 2K2, nie wyszła tak jak oczekiwałem, ta uglebiona S3" coś miesza !? W N2 nie było problemu, ale tam było tylko w mcz.
Ogólnie łazi" dobrze.
Pozdrawiam.
sp9gmv

[41pp]

Fiku, odpowiadam na Forum, może ktoś pomoże?

Witaj!
nie za bardzo osiągnięcia.
Aby to pracowało stabilnie, to musiałem anodowe obniżyć do 30-40V.
Wiesz trioda jest trioda, wymaga eutralizacji", a to dość trudno wykonać! Te dostępne EC 92, mają duże K-V/V i trudno to opanować.
Ale mam taką prośbę, czy Masz możliwość zdobycia schematu odbiornika 2V2 z U-bota, wielca by to pomogło.
gmv

[bylinko]

mam pytanie w sprawie francuskich telefonów polowych w WP II RP - otóż czy TM 32 mógł znajdować się na polskim wyposażeniu?

[fiku]

To chyba model już z lat 30-tych. Wtedy produkowaliśmy już swoje modele i nie kojarzę jakiś zakupów zagranicznych. Zaraz po I wojnie natomiast szeroko był używany któryś TM wojennej konstrukcji. Natomiast pewnie był używany przez PSZ we Francji po 1939 roku.

[vis1939]

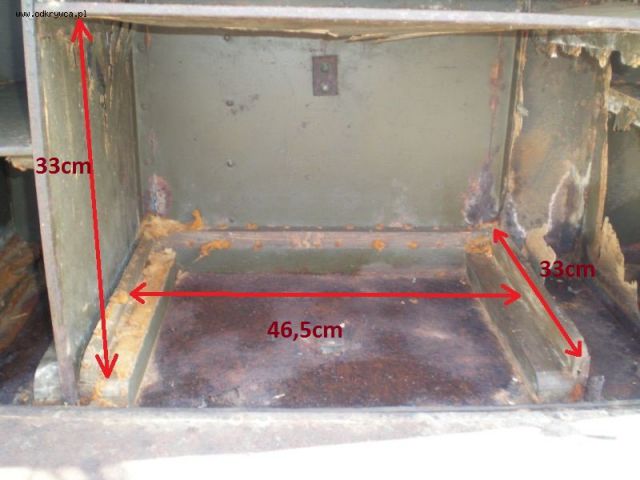

Czy byłby ktoś w stanie po wymiarach dopasować sprzęt łączności,jaki był umieszczany w tym miejscu?

[fiku]

Radiostacja RKD miała wymiary 446x306x214mm to by tu pasiła.

[fiku]

Po dłuższym zastanowieniu.
Ta wąska przegródka z prawej strony jakby pasowała pod tornister bateryjny ale z lewej strony radiostacja miała dwa gniazda zasilające i nie jestem pewien czy wtyki by tam weszły między radiostacją a ścianką. W biedce z tej strony ścianki nie było.

[Gebhardt]

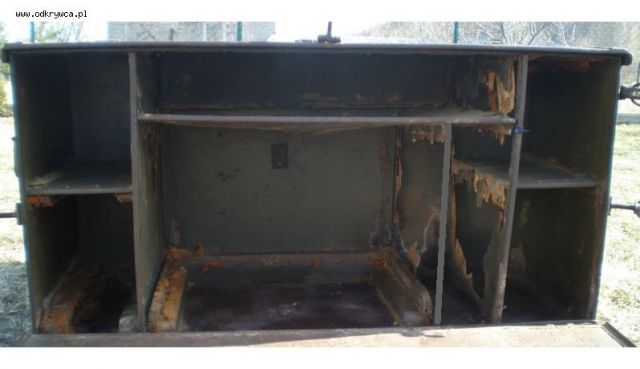

Chyba ustalilismy ze pudlo przedstawione na poczatku watku to skrzynia odejmowana przedniego polwozia wozu telefonicznego druzynowego wz 37L? Etatowa zawartosc znana. Z radiostacjami nie ma to przeciez nic do czynienia :(. Ja mam w tej chwili problem ze skanowaniem (tzn nie mam skanera!) ale byc moze Fiku ma pod reka fotki jak to powinno wygladac a ja w poniedzialek moge podac co tam mialo byc dokladnie.

[Gebhardt]

As it happens, moge podac co tam mialo byc juz. Wrzuc Vis, zdjecie calosci otwartego tylu to wtedy co pisze bedzie duzo bardziej czytelne. Na wypadek gdyby Fiku mogl wrzucic fotke otwartego tylu z instrukcji podam w nawiasie numeracje przedzialow tez:

Z prawej (przedzialy 11 i 12): Gniazda zaprojektowane na telefony wz 27 i pochodne (induktorowe brzeczykowe). Sporo mniejsze AP35 musialy byc dodatkowo uszczelniane wewnatrz przedzialu

Po srodku:
Gora (przedzial 17): Teczka na akta stacyjne, znak stacyjny
T", ? plecionka telefoniczna oraz d...le kancelaryjne ktore sie nie miescily w teczce.
Dol, lewa str (przedzial 15): Lacznica telefoniczna 10-liniowa (to jest chyba ten przedzial o ktory sie pytasz)
Dol, prawa str (przedzial 16): Aparat nasluchowy, duze ogniwo

Z lewej, gora (przedzial 13): zapasowy pusty (na kanapki :))
Z lewej, dol (przedzial 14): szufladka na - 2 wkladki mikrofonowe zapasowe, 4 ogniwa nalewne NON II, baterie kieszonkowa i 2 gniezdniki dodatkowe.

[Gebhardt]

Fiku - chodzi o fotki Fot. 10. i Fot. 11. z Tymczasowej instrukcji o Wozie Telefonicznym Druzynowym wz 37-L, 1937/38r. (AI 12/9)

[vis1939]

Wielkie dzięki,właśnie o to mi się rozchodzi.Dostępu do instrukcji nie mam,a nie udało mi się nigdzie znaleźć dokładnego rozmieszczenia/typu klamotów wewnątrz.Stąd też dylemat co do konkretnego typu,bo zewnętrznie trochę się różni od prezentowanych(drużynowy 37Ł) na stronie http://www.rkd.friko.pl/woztel.html ,choćby łamaną na pół klapą.Tabliczki znamionowej brak,komuś się widać przydała i pozostał po niej tylko ślad.

[vis1939]

Jeszcze jakbyście mnie mogli oświecić w kwestii co było i jak było w drugiej komorze otwieranej od góry,to byłbym przeszczęśliwy - http://www.odkrywca.pl/forum_pics/picsforum26/wz_tel_3_copy.jpg
http://www.odkrywca.pl/forum_pics/picsforum26/wz_tel_4.jpg

Fotki z instrukcji bardzo mile widziane.
Pozdrawiam.

[Nadwojciech]

.

[fiku]

Kurcze jakoś nie skojarzyłem tych fotek z początku watku.
Już się poprawiam i wklejam fotkę do opisu Gebhardt-a.

[Gebhardt]

Fiku - jakbys mogl jeszcze wkleic fotke tylniego przedzialu skrzyni otwieranego od gory, to ja wklepie opis zawartosci.

[fiku]

Jak sobie życzysz.

[Gebhardt]

Dzieki Fiku. Slowo sie rzeklo, kobyla.....

Troche cyferki sie sciely przy skanowaniu wiec w gornym rzedzie mamy od lewej numery 6,6a ; 7 i 3. Od dolu mamy numery 5; 8; e i 10.

I teraz:
6 = 2 dolaczniki liniowe; 3 rososzki; 15 wieszakow do kabla; 0.2kg gwozdzi drucianych 3x80 (lub w torbie narzedziowej); 50m sznurka konpnego (lub w torbie narzedziowej;
6a = tasma izolacyjna czarna (1 krazek); 15 zlacz do kabla
7 = 2 zwijaki do kabla typu 'B'.
3 = banka 1 litr na olej oswietleniowy; banka 1 litr na nafte zwyczajna rafinowana; lampa stacyjna naftowa Nr 5; 2 latarki patrolowe.
4 = 2 pasy bezpieczenstwa; naprezak paskowy; 2 zestawy slupolazow wielkosc 2; uchwyt zabkowy; torba narzedziowa a w niej: noz kablowy, 2 rekawice skorzane jednopalcowe, szczypce do ciecia drutu, szczypce uniwersalne plaskie 200, swider zwojnik, 10 zlacz do kabla, wkretak staly 130.
5 = nosidlo do kabla telefonicznego
8 = topor typ III z trzonkiem
e = best guess ze to mialo byc 9 i sa to 2 kolki uziemialace
10 = 25 izolatorkow drewnianych.

Nota bene na skrzynie zakladano galeryjke na ktorej przewozono 6 plecakow polowy druzyny (w druzynie byly dwa wozy) i sianko i owies dla konikow.

Drugie nota bene, ze do budowy linii polstalych w pewnej ilosci wozow wymieniano skrzynie telefoniczne jak powyzej na specjalne Typu 'A' ktore byly zewnetrznie identyczne ale wewnetrznie mialy inna konstrukcje i w ktorych przewozono inne narzedzia i materialy.

To chyba wszystko

[vis1939]

Skrzynie widać ewoluowały.Moja różni się wspomnianą już łamaną klapą,dodatkowym zaciskiem śrubowym,także klapa górnej komory otwiera się na przeciwną niż w instrukcji stronę.

(przedzialy 11 i 12): Gniazda zaprojektowane na telefony wz 27 i pochodne (induktorowe brzeczykowe). Sporo mniejsze AP35 musialy byc dodatkowo uszczelniane wewnatrz przedzialu"

Ciekawe co chciano uszczelniać,skoro AP36 uszczelniał" się sam miedzy bocznymi listwami przedziału.

[jjacek]

Witam, dwa zdjęcia z aukcji, z Allegro.
Przedstawiają uroczystość przekazania wojsku wozów wz.37.

1,

[jjacek]

2,

Pozdr.
jjacek

[Nadwojciech]

Vis,chyba wypatrzyłem fotkę tej skrzyni.
Tylna klapa dzielona.
