hirogen

CKM wz. 30

Rekomendowane odpowiedzi

Witam mam pytanie jaki element znajdował się na części górnej ckm-u na tej prowadnicy ale nie na klapie pozdrawiam.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Postaram się zamieścić foto tej prowadnicy co pytałem na dniach.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

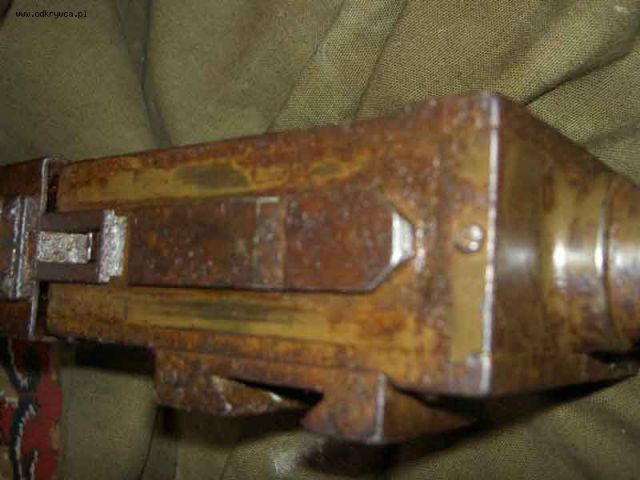

Witam pytanie dotyczy właśnie tego foto jaki element był nasuwany na część górną ckm-u , widać ślady że coś tam było wiele razy nasuwane i ściągane proszę o pomoc w tym temacie pozdrawiam.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
brakuje ci blokady pokrywy górnej komory zamka - element blokujący pokrywę (to ta na której jest celownik) który w celu zwolnienia pokrywy był przesuwany w tył. Jednocześnie blokował też pokrywę tylną z rączką.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Foto zamieszczone nie pochodzi z mojej kolekcji foto dostałem na pocztę kilka lat temu zbieram informacje ogólne o tym bo myślę nad wykonaniem repliki pozdrawiam.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Wpadnij do Muzeum Ślaskiego w Katowicach
jest tam wz 30 wtorki, czwartki

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Czy ktoś z Was dysponuje może fotka samej podstawy do CKM wz 30? najlepiej złożonej (jesli sie składała).

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
http://www.primeportal.net/armory/yuri_pasholok/ckm_wz.30/
może to coś pomoże, piękny eksponat

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Czy ktoś wie jak wyglądał wąż parowy wraz z końcówkami do CKM-u wz. 30?
Czy znane są Wam zdjęcia takiego węża podłączonego do CKMu-u podczas strzelań?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
MAB - rysunek jest w atlasie do instrukcji uzytkowania, nie ma niestety przy sobie.

Fotografia ckm z podlaczonym wezem chyba byla na forum - mozliwe ze w watku w ktorym sie pytalem o wyglad ckm z polaczonym celownikiem-katomierzem. Zdjecie pochodzi chyba z ksiazki o kawalerii samodzielnej w bitwie nad Bzura. Przedstawia ckm zamocowany na taczance wz 36 zdobytej przez Niemcow. W kazdym razie wsadz do wyszukiwarki 'celownik-katomierz' i powinno to zdjecie wyskoczyc.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Czy orientuje się ktoś ile zostało wyprodukowanych podstaw wz.34 do w/w ckm?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
1 lipca 1938 r. w WP było 3.980 podstaw wz.34 (natomiasta wz.30 - 3.222), pewnie do września 1939 r. trochę wzrosło"

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Okej, a czym wizualnie/zewnętrznie różniły się od siebie podstawy wz.30 i wz.34?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Jeszcze jedno - czy podstawy wz.34 miały jakieś tabliczki znamionowe? Gdzie podstawy te były sygnowane?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
nie bardzo pamiętam (zajmowałem sie tym dość dawno, a nie robiłem wówczas fotek, notatki są gdzieś w stosach papierów) ale chyba na tylnej nodze w okolicach uchwytu, bądź na dźwigarze podstawy (na którym osadzano karabin), jak znajdę tę ieszczęsną" notatkę, to sprecyzuję

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

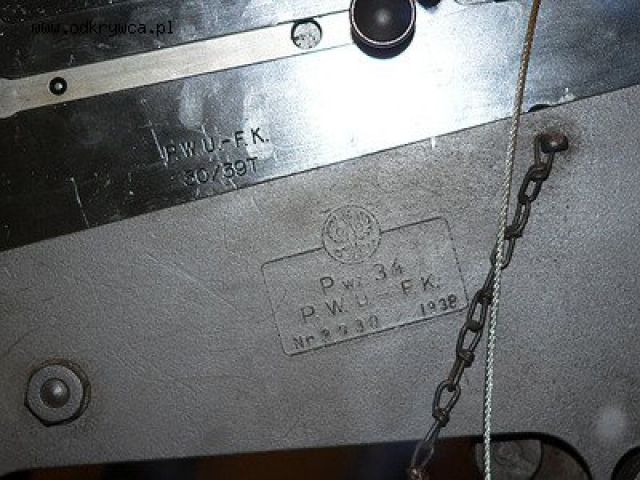

Na dźwigarze były wybijane wszelkie dane - producent orzełek nr itp
I nie były to tabliczki lecz bicia. Na tylnej nodze nic nie widziałem

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
Prawy policzek dzwigara oraz oba zaciski nog przednich.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
DTH masz może jakieś zdjęcie bić na zaciskach nóg przednich? Jakie tam powinny być bicia? I czy na wszystkich wzorach są spotykane?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach



×
