Plany Latającej Fortecy" B-17

[alex1939]

Witam drogich Forumowiczów:). Ostatnio pewna sprawa szczególnie zaprząta moje myśli - chęć zdobycia planów, dokumentacji technicznej czy jakkolwiek by się nazywało szczegółowe opracowanie konstrukcji amerykańskiego bombowca. Do tej pory przeszukałem (lecz bez skutku) dostępną literaturę. Przewertowałem też chyba wszystkie możliwe strony o B-17, lecz, niestety, najlepsze źródła informacji o jego konstrukcji jakie udało mi się znaleść to szczegółowe zdjęcia. Choć są one bardzo przydatne, to uniemożliwiają pozyskanie niektórych informacji (jak choćby wymiary). Mimo iż wiem, że mój problem" jest dość nietypowy a jego realizacja niezwykle trudna (a może nawet niemożliwa) do wykonania, to proszę szanownych Kolegów o pomoc. Nie liczę na konkrety, ale podanie z grubsza informacji gdzie mam szansę wspomniane plany lub rysunki odszukać - czy to w literaturze, czy np. na stronach stowarzyszeń weteranów etc.
Pozdrawiam, alex1939

[herbstnebel]

wyszukiwarka e-mule :)

[LeszekS]

Co nieco o samolocie i plan http://www.answers.com/topic/b-17-flying-fortress?cat=entertainment
książki
http://www.ksiegarnia4u.pl/militaria

Kilka chwil w google.

[Hood]

Adam Jarski, Aurelia i Wawrzyniec Markowscy ML 91 Boeing B-17 Flying Fortress

Wpisz to w googla i będziesz wiedział więcej. Na oko wygląda na dobrą publikację a do tego ma wkładkę z planami.

Pozdrawiam

[Swiety82]

Nie wiem do czego Ci naprawdę potrzebne są takie plany, ale jesli chodzi o wykonanie modelu, to na stronach modelarskich są w miarę dokładne plany, łącznie z przekrojem użebrowania kadłubu i skrzydeł, zapisane w formacie Photoshopa bodajże, ew. ściągnij z sieci (emule) jakąś wycinankę B-17, i tam powinny być dokładniejsze rysunki z wymiarami (kwestia przeskalowania).

PZDR!

[alex1939]

Dziękuję wszystkim za udział w wątku. Co do przeznaczenia planów to zdradzę że chcę zbudować kawałek (2 x 2m) Latającej Fortecy - a dokładniej lewy bok nosowej części bombowca spomiędzy kopuły bombardiera i kabiny pilotów, czyli to co tu:

http://www.kowabunga.org/images/pictures/wotn_2005/b17_3.jpg

Pozdrawiam, alex1939

[Woodhaven]

;-)

[Woodhaven]

`

[Woodhaven]

`

[alex1939]

Te zdjęcia znam już ale dzięki:) Pytanie techniczne: czy wie ktoś z was może czy wręgi poprzeczne wykonywane były przestrzennie (tj. tłoczone w kształcie litery U) z cienkiej blachy, czy wykrawane z grubszej? Pozdrawiam, alex1939

[Woodhaven]

`

[Woodhaven]

`

[Woodhaven]

`

[herbstnebel]

,,

[herbstnebel]

http://www.speedyshare.com/168989410.html to ci sie przyda

[Gebhardt]

Alex - radzilbym nawiazac kontakt z Imperial War Museum Collection - Duxford. Wg chyba czegos przeciez utrzymuja latajaca B17. Dla mnie zawsze byli bardzo uczynni. I jezeli ladnie poprosisz to moze zmierza co trzeba a juz chyba na pewniaka beda wiedzieli jakie blachy maja jakie przekroje. IWM ma stronke na ktorej powinienes znalezc kontakt do odpowiedniego departamentu.

[Gebhardt]

www.iwm.org.uk

Telephone: +44 (0)1223 835 000

[alex1939]

Dzięki wszystkim za pomoc:). Z IWM również miło mi się współpracowało. Na razie kupiłem monografię którą polecił mi Hood i jestem bardzo zadowolony - to dobra publikacja, nawet nie spodziewałem się, że coś takiego może ukazać się po polsku. W razie potrzeby jednak skorzystam pewnie z uprzejmości Anglików. Gebhardt - czy miałeś już może podobny do mojego pomysł? Ciekawe, czy są w Polsce ludzie, którzy mają doświadczenie w tego typu sprawach - tj. odbudowa historycznych konstrukcji lotniczych. Jedno co jest pewne to to że na muzea chyba nie ma co liczyć. Przeważnie nie mają czasu nawet na uporządkowanie własnych spraw. Pozdrawiam, alex1939

[Gebhardt]

Niestety nie, chodzilem mierzyc zupelnie inne rzeczy tzn armatke ppanc wz 36 i prawoslawke, ale trudno nie zauwazyc jak pod bokiem laduje B17.

[herbstnebel]

Squadron Signal Detail & Scale - B-17 Flying Fortress Part 2 - Derivatives - fajne foty wewnętrznych wręg.


http://www.speedyshare.com/279301673.html

[Boy_dan]

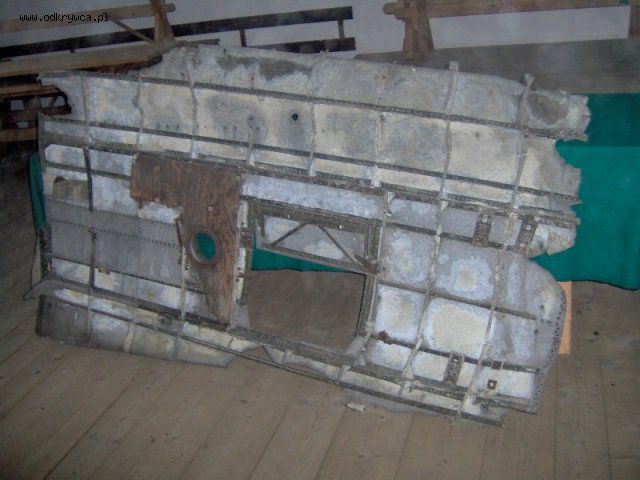

To może Ci się przydać. Dolna część kadłuba spod radiooperatora z widocznym oczkiem celownika i drzwiczkami aparatu fotograficznego.

[Boy_dan]

Drugie podejście. Mam nadzieję, że udane. BD.
