Raupenschlepper Ost / Steyr RSO ( Część II )

[Woodhaven]

`

[Woodhaven]

`

[Woodhaven]

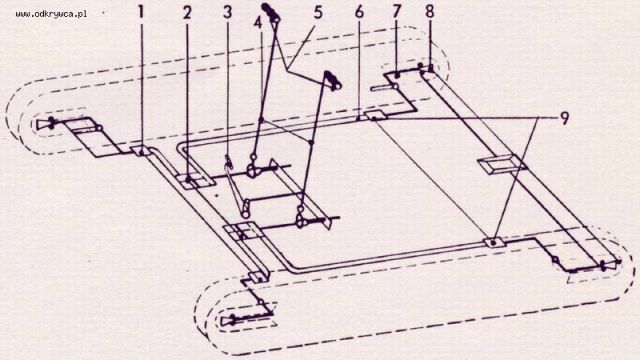

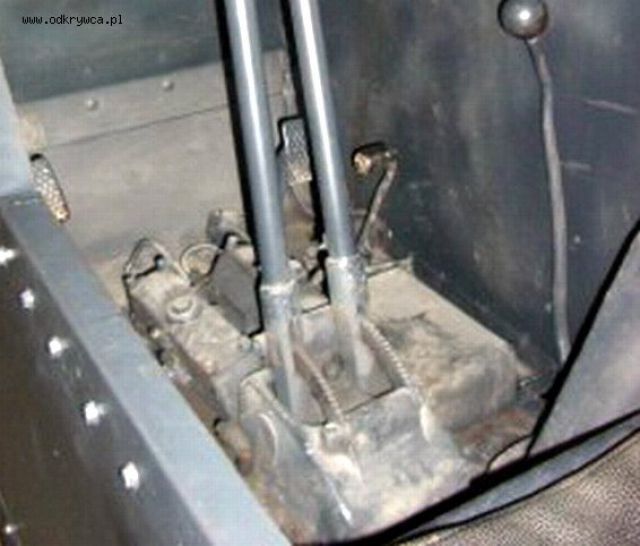

Schemat sterowania RSO

Lenkungsanordnung

1 Bremszylinder
2 Tandem- Hauptzylinder
3 Fußbremse
4 Lenkgestänge
5 Griffstűck
6 Hydraulische Bremsleitungen
7 Mechanisches Bremsgestänge
8 Argus-Scheibenbremse
9 Bremszylinder

[Woodhaven]

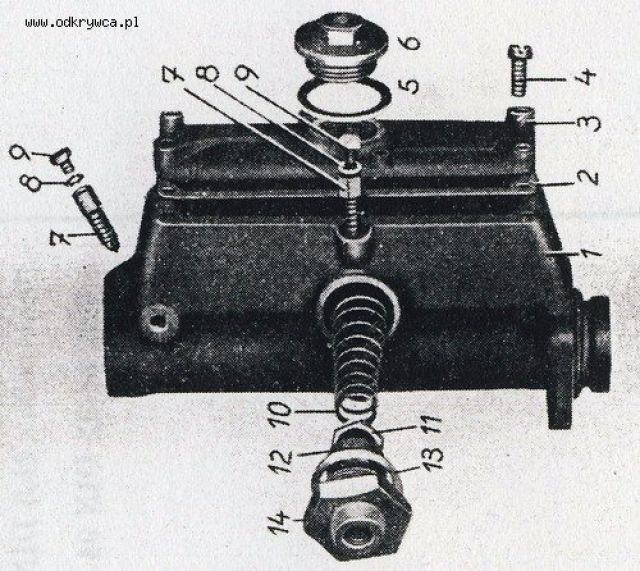

Hautzylindergehause lewy ( A 20 504 ) Ersatzteil-Nr 470.0.36.703
Hautzylindergehause prawy ( A 19 135 ) Ersatzteil-Nr 470.0.36.704

[Woodhaven]

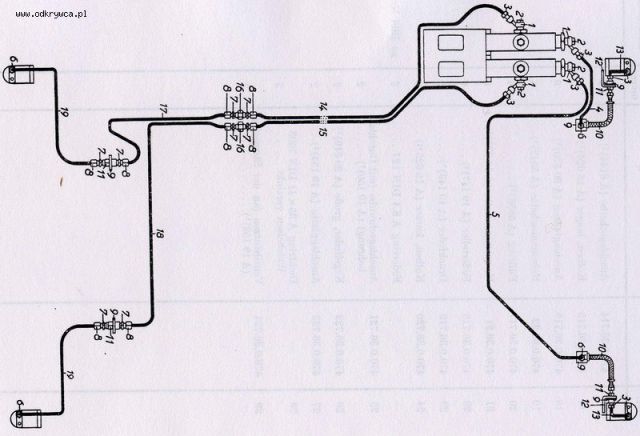

Schemat rozprowadzenia z Tandem- Hauptzylinder do poszczególnych kół.

[Woodhaven]

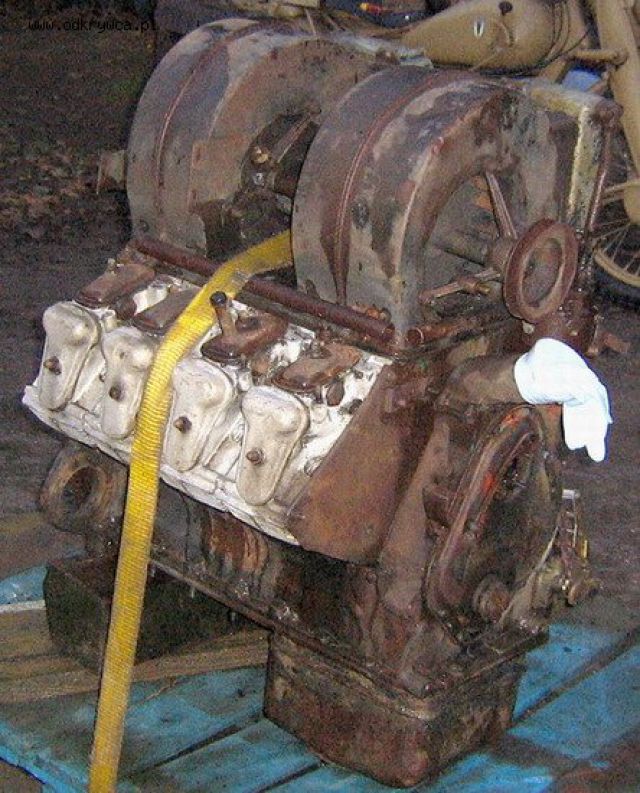

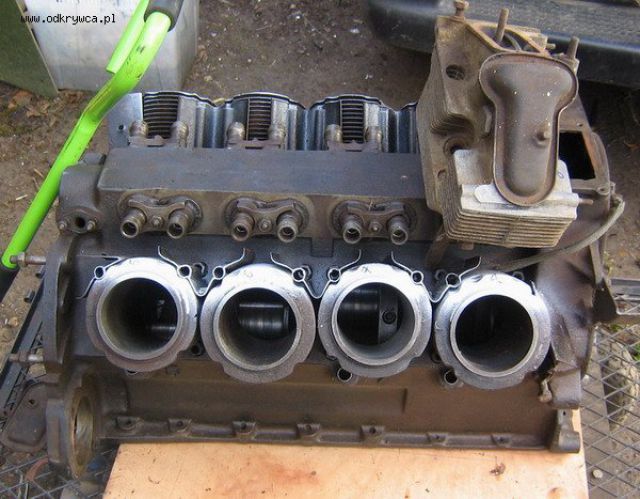

Silnik RSO 1 Steyr V8 3.5

[Woodhaven]

`

[Woodhaven]

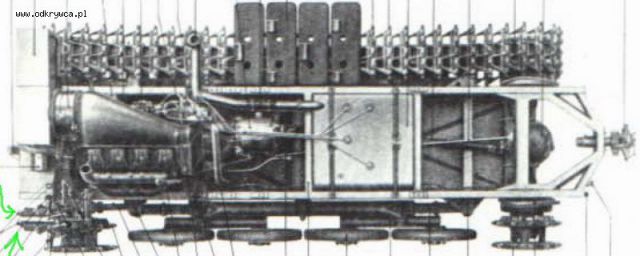

Rama RSO/3 z silnikiem Deutz F 4L 514 Dieselmotor

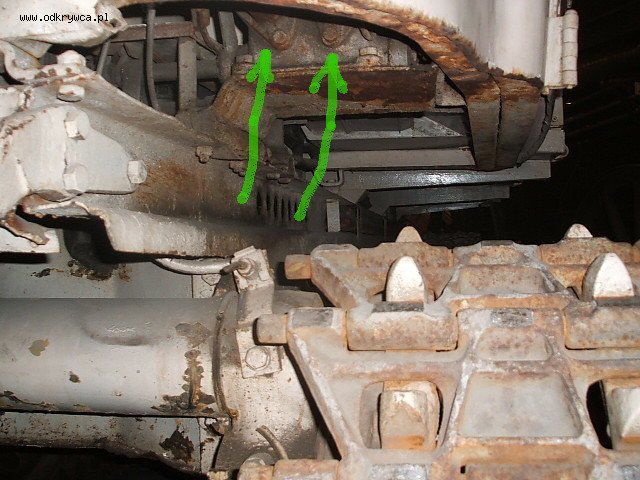

Zielone strzałki wskazują Tandem- Hauptzylinder

[Woodhaven]

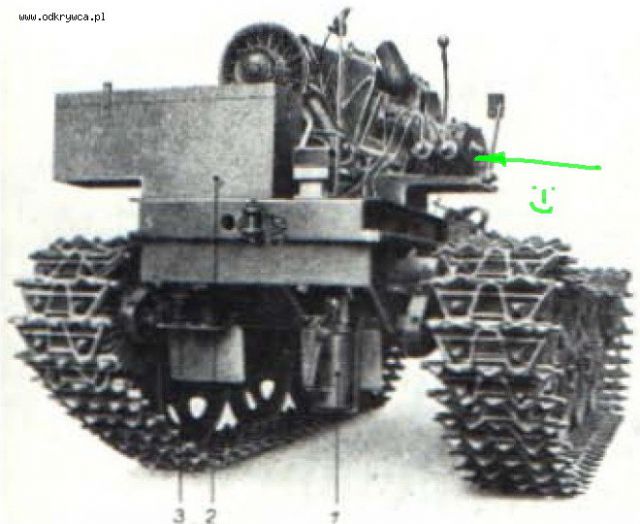

Rama RSO/3 z silnikiem Deutz F 4L 514 Dieselmotor
Zielone strzałki wskazują Tandem- Hauptzylinder

1 Heizlampe ------- Grzejąca lampa
2 Batteriekasten--- Skrzynka na akumulator
3 Docht-lampen ---- ????????

[sten]

Lemeryt dzis doszla do mnie przesylka,jutro ja pchne dalej.A zeby umilic oczekiwanie pare fotek z owej publikacji.

[sten]

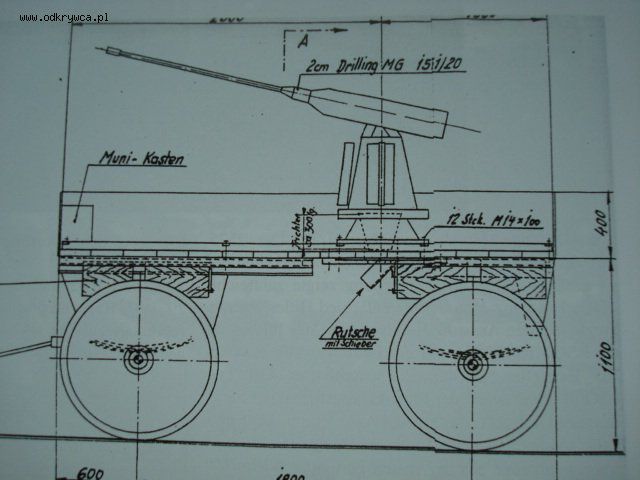

Projekt przyczepki do Rso

[sten]

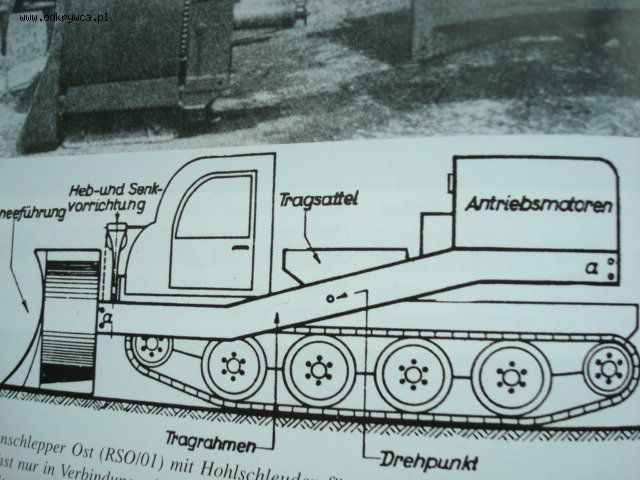

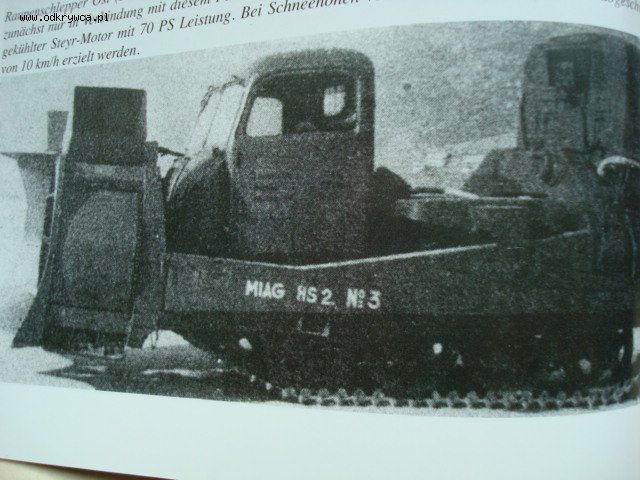

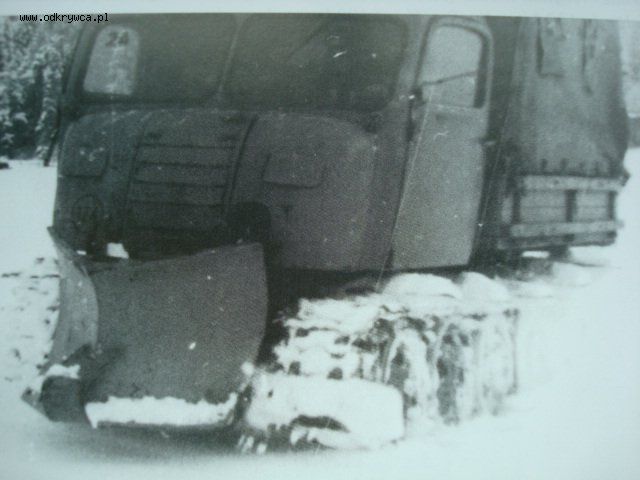

Odsniezacz

[sten]

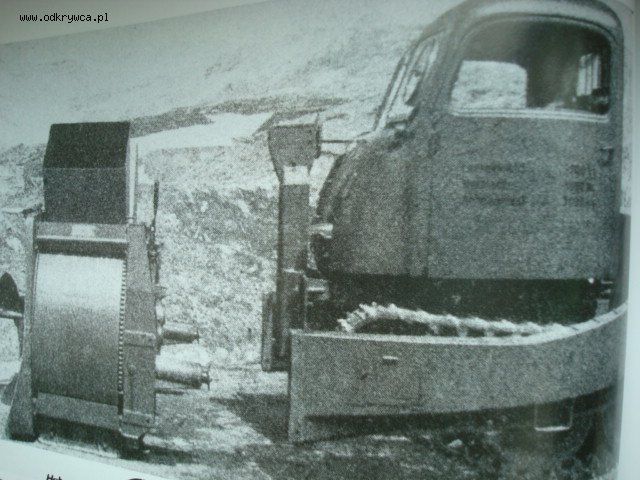

mocowanie elementów

[sten]

fertig

[sten]

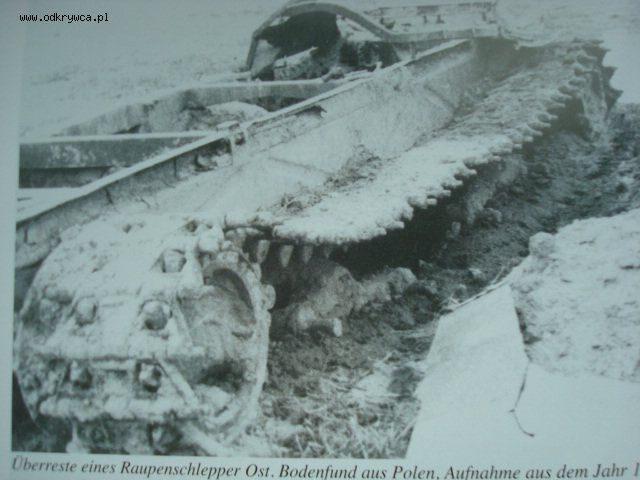

wg autora to w Polsce wyskoczylo.

Pozdrawiam
sten

[herrmateuss]

Swego czasu interesowałem sie zabytkowymi traktorami i stad obil mi sie o uszy silnik Deutz
http://www.deutz-traktoren.de/deutz_oldtimer/f4l514_werbung.htm

[Lemeryt]

Sten - dzięki za pomoc, nie pokazywane dotychczas RSO - pługi śnieżne, była jeszcze jedna wersja pługu :)
R.Lewy Lewszzcyk" - jeśli mógłbyś wklej zdjęcie tej konsoli
Jeśli chodzi o pomysł stworzenia osobnej galerii ze zdjęciami archiwalnymi to przetrząsnąłem oba wątki wybierając z nich takie zdjęcia

Dotychczas dzięki Waszej pracy udało się w tym wątku zgromadzić 185 różnych zdjęć archiwalnych dotyczących RSO !!

Kwestia powstania galerii zależy w tej chwili od decyzji administratora, zobaczymy mam nadzieję że galeria nie narusza zasad tego forum i powstanie byłoby prościej pracować.
Pozdrawiam

[Moskit1]

Witam
Pisze ze te zdjęci to nie moje!!!! Na jednym forum motocyklowym Znajomy puścił takie zdjęcia podesłał nowsze do rozpoznania prosi o pokazanie waszego RSO!!
Pozdrawiam

[Moskit1]

2

[Moskit1]

3

[Moskit1]

Wiec co Wy na to !!!

[f35jsf]

Czy możecie napisać czy ten odśnieżacz był używany ojowo"??

[f35jsf]

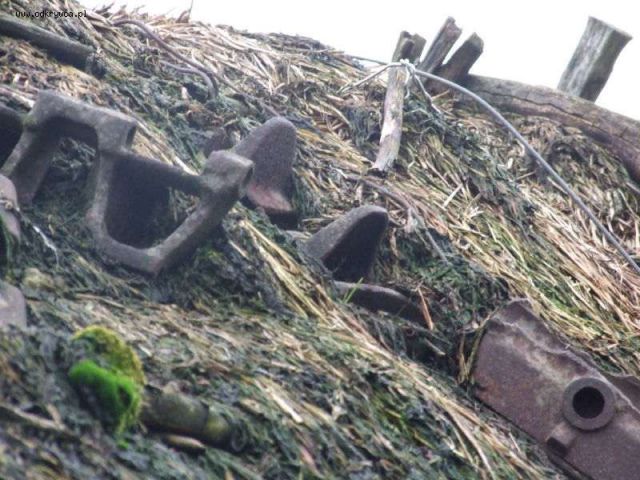

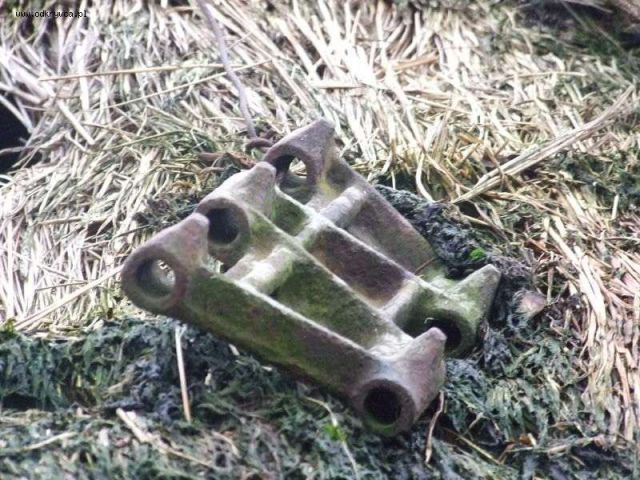

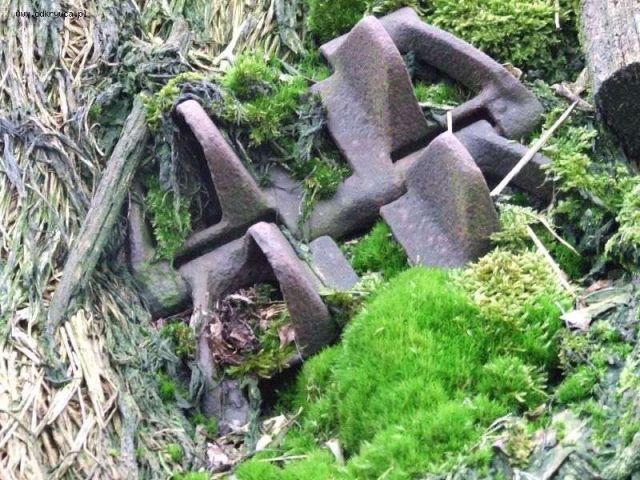

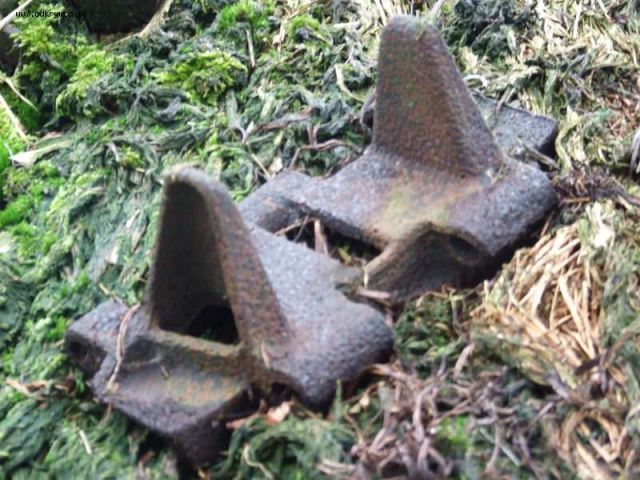

Odnośnie gąsienic powiedziałbym tak:
Foto 1 Panzer 1;
Foto 2 RSO;
Foto 3 SU 76;
Foto 4 Panzer 1;
No ale zobaczym co koledzy na to:)))
Pozdrawiam.

[Dziej]

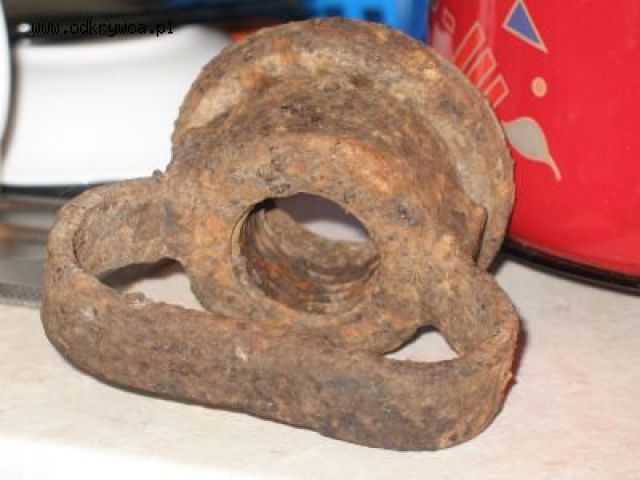

może śrubkę dorzucę do układanki czy to rso? średnica gwintu około 30mm.
Dziej

[Lemeryt]

W kwestii identyfikacji gąsienic które uciekły na dach przed złomiarzami, to myślę że jest tak jak pisze f35jsf.
Diej nie znalazłem niestety takiego elementu, może od przyczepy ?
Pozdrawiam
