Raupenschlepper Ost / Steyr RSO ( Część II )

[f35jsf]

No to w końcu do czego ta lutlampa??
Webasto czy grzanie silnika??

PS
Ale żeście tempo narzucili:)))
Miałem poruszyć pewne zagadnienie kilkanaście/kilkadziesiąt postów temu ale już po wszystkiemu jest:)))

Acha, także apeluję o nie dublowanie zdjęć. Chyba lepiej wkleić jedną unikalną fotkę niż 10 które już były:)))

PS 2
http://www.odkrywca.pl/forum_pics/picsforum22/rso12.jpg
Pytanie: co to za jednostka??

PS 3
http://youtube.com/watch?v=t72dQT9r-Pk&feature=related
Co prawda było już to ujęcie RSa, nawet dwa razy, ale w tym filmiku jest nieco dłuższe, no i sam filmik jest nieco lepiej podpisany, co pozwala po części zidentyfikować RSka.


Dobra chyba tyle spraw bieżących:)))

Pozdrawiam.

[maru]

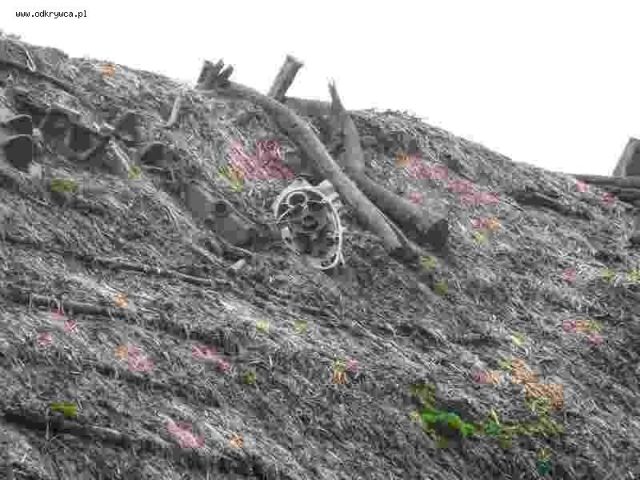

chyba gaski do RSO


http://www.odkrywca-online.com/studnia-8211-z-cyklu-chlop-to-potrafi-,548198.html#548198


pozdrawiam...

[Moskit1]

Lermeryk Woodhaven Pytanie czy faktycznie te gąski to RSO
Pozdrawiam

[Lemeryt]

Witam
Moskit1 - wydaje mi się że to kilka różnych gąsienic. Ta z lewej strony wygląda jak od RSO z prawej Pz I. Zdjęcie rewelacyjne :) popatrz może koło tego domostwa leżą inne części, choć pewnie już to zrobiłeś :) Masz może lepsze zdjęcia ?
Pozdrawiam
Paweł

[Lemeryt]

Witam.

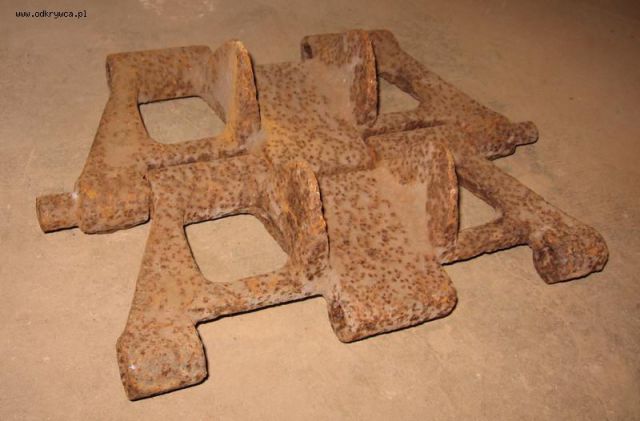

Drobiazgi przywiezione z ostatniego wyjazdu do Dzieja i Mariusza...

[Lemeryt]

...kolejny kawałek wielkiej układanki...

[Lemeryt]

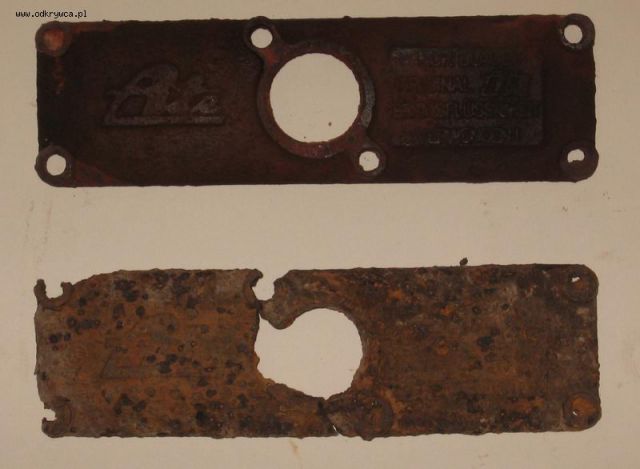

Co to jest ? Czy jest to pompa układu sterowania pojazdem ?

[herrmateuss]

Sa na tym jakies numery? Firma Ate istnieje do dzis i produkuje uklady do samochodów po numere mozna by bylo dojsc co to jest.

[herrmateuss]

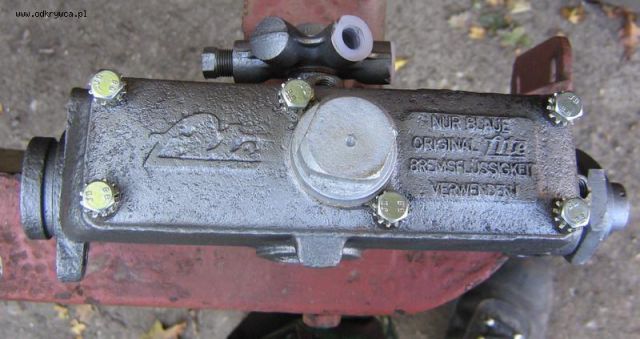

No i mam. Czesc ukladu hamulcowego.

[herrmateuss]

Napis głosi:
Uzywac tylko orginalnego błekitnego plynu hamulcowego ATE"

[tendrzak]

nie płynu ATE" tylko FITE" . Czyli oryginalnego płynu producenta

[Lemeryt]

Dzięki herrmateuss.

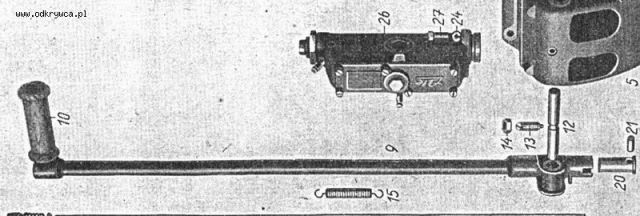

Na rysunkach instrukcji RSO widnieje jedna pompa. Czy istnieje możliwość sterowania (hamowania) obydwu gąsienic takiego pojazdu przy pomocy jednej pompy, czy konieczne jest zastosowanie dwóch pomp.
Numerów niestety nie ma.
Pozdrawiam

[herrmateuss]

Tu chodzi akurat o plyn hamulcowy o komercyjniej nazwie angielskiej Super Blue ATE" po germansku Bleue ATE"

[Dziej]

obstawiam na dwie.

[f35jsf]

http://www.odkrywca.pl/forum_pics/picsforum22/rso23.jpg
http://www.odkrywca.pl/forum_pics/picsforum22/rso24.jpg

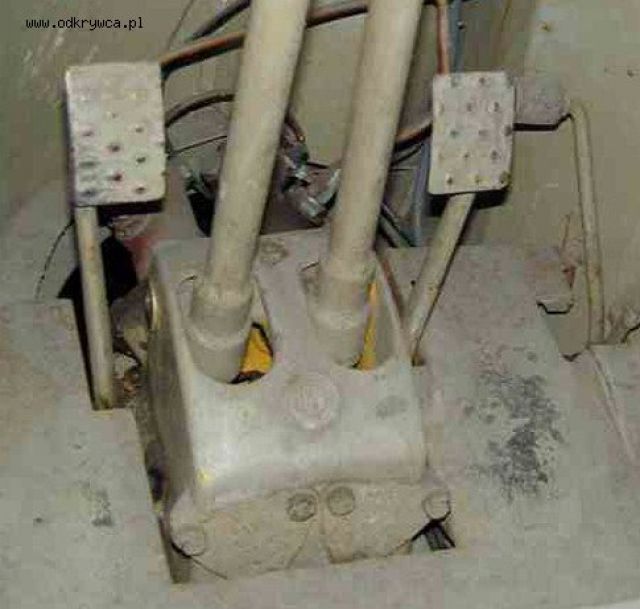

Tu ją widać.
Starczy jedna do sterowania.

[f35jsf]

A nie przepraszam są dwie:)))

[herrmateuss]

W samochodach i busach bo wnich najbardziej siedze jest jedna na 4 koła. Jesli w instruckji niemieckiej jest jedna pompa i nie przypisów ze jest zdublowana to obstawiam na jedna ale nie jestem zadnym autorytetem i prosze sie nie sugerowac bo ja naprawde za malo wiem o RSO :) ale Apropo silnikow deutz to chcialbym poprosic o oznaczenia tych silnikow bo cos mi sie o uszy obilo.
Pozdrawiam

[herrmateuss]

Troche moze balaganu robie ale z natury chaotyczny jestem ale czasem udaje sie znalezc cos ciekawego.

[Menda]

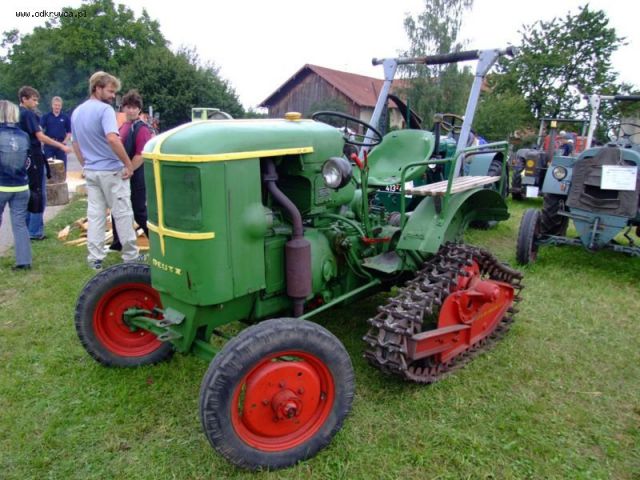

Z cyklu prawie robi różnicę"?
Prawie jak RSO :)))

[Dziej]

wiele modeli kilka rozwiązań, kilka pompek, lemeryt to całe to zdjęcie?
w/g mnie dwie pompy do dwie gąski.

[Lemeryt]

Herrmateuss - w tym prawie rso zastosowanie hamulców jest trochę inne. Służą one tylko do zatrzymania pojazdu, w RSO nie ma kół przy pomocy hamowania gąsienic kieruje się pojazdem. Zasugerowałem się wyjściem na kilka przewodów :

http://www.odkrywca.pl/forum_pics/picsforum22/pompa_copy.jpg

... ale ta pompa montowana była również w pojeździe Steyr 1500.
Są dwie tak jak mówi Dziej i f35jsf na którego zdjęciu widać drugą pompę.
Dzięki za pomoc.
Pozdrawiam

[R. Lewy" Lewszyk]

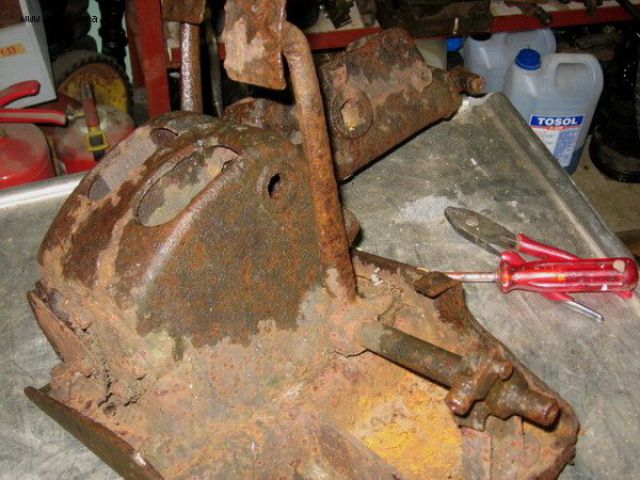

definitywnie sa dwie pompy hydrauliczne do sterowania Rso, mam konsolę do której montuje sie te pompy. Ja nie zapomnę to jutro wstawię fotkę.

[Woodhaven]

Hamowanie obydwiema gąsienicami było realizowane poprzez sprzężony z sterownicami hamulec.
Sterowanie odbywało się poprzez Hauptzylinder https://forum.odkrywca.pl/uploads/forum_old/photos/picsforum22/pompa_copy.jpg
W układzie były zabudowane dwa Hauptzylinder
lewy A 21613
prawy A 21615 obydwa z Fa. Alfred Teves K.G. Frankfurt n M.
