UR wz 35


revolt

Rekomendowane odpowiedzi

Napisano
bardzo prosze o zamieszczenie fotek,rysuków technicznych karabinu p.panc wz. 35 UR, potrzebuje ich do sporzadzenia kopii. pozdrawiam revolt
Napisano
A czy ktoś dysponuje może rysunkami i wymiarami tych nieszczęsnych nóżek, bo się zaciąłem z robotą...
Pzdr., MAB
Napisano
JoncaA z tego co przeczytałem w jakimś wątku to masz też plany techniczne RKMu wz.28 jeśli byś mugł to wyślij mi jakiś w miare dokładny plan na imeil marecki1340@wp.pl
Napisano
no, niezupelnie tak. Dokumentacji technicznej nie mam - to co mam zrobione, to w miare dokladnie zinwentaryzowany egzemplarz rkm (nie wykopek, egzemplarz idealny z MWP) i rysunki zrobione zgodnie z pobranymi wymiarami. Jako pierwsze przyblizenie" mozesz wykorzystac rysunek z TBU, bo powstal on na bazie rysunku technicznego po owej inwentaryzacji, a nie w wyniku radosnej tworczosci artystycznej.
Napisano
Tak na marginesie dzisiaj przeglądałem Solder of Fortun (chyba tak się pisze) i jest tam raport o zdobytym ciekawym uzbrojeniu w Bachrajmie. Pomiedzy złotymi kałachami był polski Ur zakwalifikowany jako karabin przeciwpancerny Mauzera kal. 13 mm. coś się Amerykańcom pomyliło.
Pozdr.
Napisano
Czołem

Adamie, mógłbyś mi podesłać materiały na legion1@op.pl
Pracy sporo, ale przyjdzie jeszcze czas, że „ognista lanca” zagra na niemieckich blachach... :)

Pzdr., Mariusz
Napisano
marecki, tak jakem juz napisal (przy granatniku?) zrobie w koncu lada jaki porzadek i artykul na temat repliki rkm. Niestety skazany jestes na wydruk z TBU , i tylko,bo wyblakle po latach olowkowe szkice rkm nawet nie bardzo sie nadaja do skanowania, nie mowiac o tym, ze moze niechbym juz spokojnie zrobil ten artykul dla wiekszego grona..
Napisano

Witam

Zapewne moja prośba trafi w próżnię, ponieważ niewiele jest osób zdolnych mi pomóc, ale mimo tego próbuję.

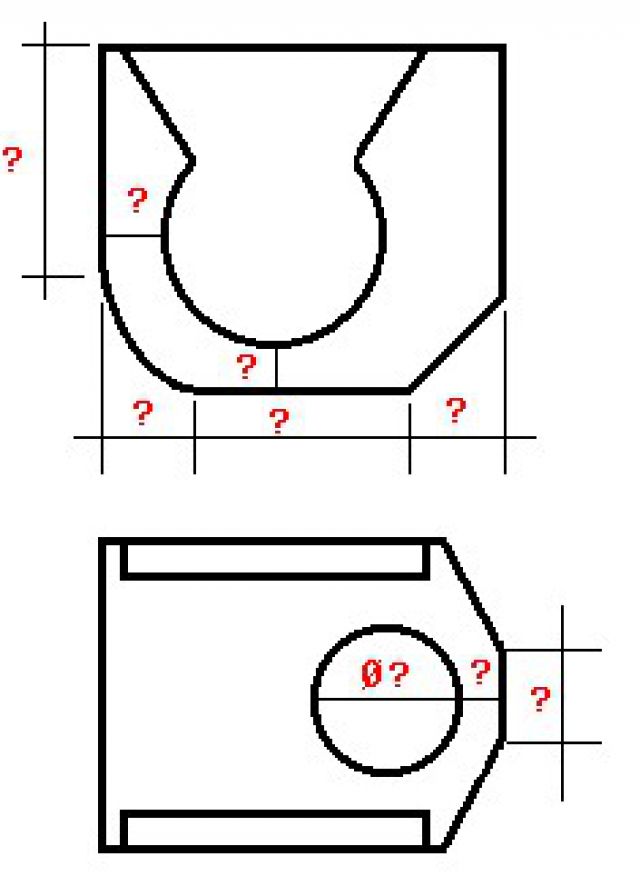

A więc, Panowie czy ktoś mógłby mi podać wymiary prezentowanej przeze mnie „kostki” do nóżek od UR-a?
A w szczególności te zaznaczone?
Dzięki uprzejmości Pana Jońcy odblokowałem się nieco, ale tylko na moment :(
I znowu nie mogę ruszyć...

Jeśli tak to byłbym naprawdę wdzięczny...
legion1@op.pl

Pozdrawiam, Mariusz

Napisano

MAB, sorry że się wtrącam ale sugeruję zdjąć wymiary kostki w sposób jak na załączonym rysunku. Może nie jest do końca zgodny z regułami sztuki bo robiłem szybko ale na pewno wykonasz kostkę bez pudła.
P.S. Wymiary od krawędzi przedmiotu do brzegu otworu (górny rzut na Twoim rys.) otrzymasz jako wynikowe, ich mierzenie jest niecelowe bo daje Ci mało informacji.
Powodzenia.

Napisano
Adamie, wysłałeś mi kostkę ale trochę w rysie ogólnym jak układają się na niej nóżki.
A cały problem w tym, że z tego co widzę prostopadły pręt" na który montuje się nóżki musi lekko wcinać się" w pręt" równoległu do nóżek, a wchodzący w kostkę.
Może to dziwnie brzmi (zważywszy na nietechniczny bełkot którym się posługuję), ale bez tych paru zwymiarowanych elementów, których akurat nie mam niestety dalej nie ruszę lub poprostu będę zgadywał...
Natomiast co do techniki wymiarowania, którą użyłem to wiem że jest bardziej niż prosta :)
Ale na szybko tak narysowałem, więc wielkie dzięki Pająk za poprawki.

Pozdrawiam, Mariusz
Napisano
Jeśli więc ktoś chciałby mi pomóc i podać odpowiednie wymiary np. na rysunku Pająka, to jeszcze raz bardzo proszę...
Napisano

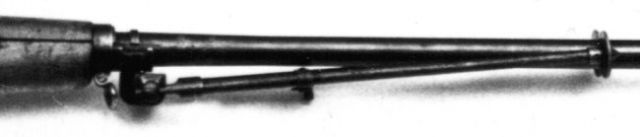

MAB, cos nachrzaniles w tej kostce. Nie mam w zasiegu zadnej fotki ze zblizeniem i zrobilem wyciag ze zdjecia calej strzelby, stad ta jakosc, ale sam widzisz, ze to nie tak (zwlaszcza ta faza z dolu z prawej - tam jest luk.

Napisano
Dzięki Adamie.
Po raz kolejny mnie ratujesz :)
A że schrzaniłem to wiem i dlatego proszę o pomoc :)
Po prostu wymiarowałem kiepski, pożarty eksponat i stad wiele rzeczy mi się nie zgadza.

Pzdr., MAB
Napisano
Aha, i jeszcze jedna ważna sprawa, którą ciężko wyjaśnić z rysunku.
Czy kosta obraca się w pionie dookoła pionowego trzpienia, czy jest nieruchoma, a ruszają się tylko nóżki?
  • 2 months later...
Napisano
Przyłaczam się do prosby o dokumentację techniczą karabinu UR wz.35. Na razie mam tylko parę fotek, nie mam nawet TBiU dotyczącego teo karbinu.
  • 1 month later...
Napisano
MAB w jakim stanie sa Twoje rysunki ?
Czy dalo by sie na ich podstawie zrobic model tego karabiny w skali 1:25 i 1:9 ?
Jesli tak, to czy moglbym poprosic o ich przeslanie ?
Napisano
Panowie. Powazna prosba. Materialy pozwalajace na wykonanie repliki UR. Szukam i niestety nie jest to takie proste. Sluze w zamian z pomoca dot. danych dla wz 29.
Z gory dziekuje. Bartek
  • 3 weeks later...

Temat został przeniesiony do archiwum

Ten temat przebywa obecnie w archiwum. Dodawanie nowych odpowiedzi zostało zablokowane.

×
×
