Polska skrzynka na amunicje

[Heinz]

Czy ktoś może mi powiedzieć coś więcej na temat tej skrzynki? Udało mi się tylko ustalić(co z resztą nie było trudne) że jest od jakiegoś rodzaju zapalników, ale nie wiem od jakiego. Pomożecie?!:)

Oto napisy które się na niej znajdują:

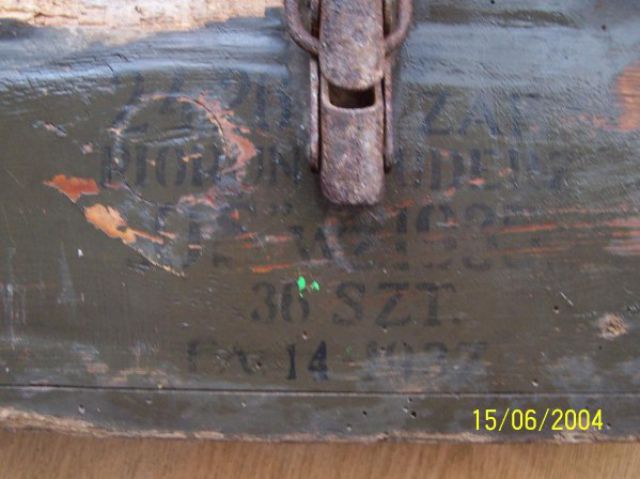

Z przodu (pod zamkiem):
24/26 ZAP
PIORUN UDERZ
8" wz 1935
36 szt
14 1937

Z boku:
wz. 35
AMUNICJA
BEZPIECZNA

W środku:
FA P-5-37

Napisy mogą być niedokładne, ponieważ jeszcze jej nie wyczyściłem do końca i w niektórych miejscach odeszła farba.

[Gość]

Sprawa metnieje!

Faktycznie wg instrukcji zapalnik do pociskow granatnika wz 36 nazywa sie

Zapalnik uderzeniowy natychmiastowy O. S. wz. 1935

Nietety wymiary nie sa podane i OS nadal bez wyjasnienia. Ksztalt obudowy splonki inny niz na rysunku podanym przez Vrilla.

Pozdrawiam
Krzysztof

[Gość]

Jestem w tak szanownym gronie peirwszy raz.

Zapalnik chyba na pewno za duzy na granatnik (zapalnik do haubicy 100mm mial raptem gwint/glowke 24/31). Wg przekroju to glowka zapalnika do granatnika ma +/- 19mm ale jeszcze to sprawdze w instrukcji. Zapalniki, pociski i ladunki mialy swoje wlasne wzory, wiec nie nalezy sie koniecznie sugerowac wzorem broni!

Rozmiar raczej sugeruje armate 75mm lub mozdzierz 81mm. Niestety Regulamin sluzby uzbrojenia w polu (1939) podaje tylko zapalniki 24/31. Sadze stad ze zapalniki do pociskow armat byly traktowane jako calosc z pociskiem. Jedyne co podpada to 75mm naboj wskaznik wz 15/35.

Vrill: piekne dzieki za lekcje o pasach - wreszcie wiem co to wszystko znaczy! Czy mozesz podac skad masz informacje? I jeszcze 2 pytania - na skrzynkach (czyba artyleryjskich) na wielu zdjeciach widac kropki w kolku. Co one mogly oznaczac? I czym sie roznily zapalniki natychmiastowe od zapalnikow bez zwloki?

Pozdrawiam
Krzysztof

[Gość]

Jak by byla wchodzila sprzedaz w gre lub wymiana to byl bym bardzo zainteresowany. Pozd, pisz na maila

[Gość]

A czym się różni zapalnik bez zwłoki od natychmiastowego? Przecież na zdrowy rozum to to samo!
jankos

[Heinz]

Czy ktoś może mi powiedzieć coś więcej na temat tej skrzynki? Udało mi się tylko ustalić(co z resztą nie było trudne) że jest od jakiegoś rodzaju zapalników, ale nie wiem od jakiego. Pomożecie?!:)

Oto napisy które się na niej znajdują:
Z przodu (pod zamkiem):
24/26 ZAP
PIORUN UDERZ
8" wz 1935
36 szt
14 1937

Z boku:
wz. 35
AMUNICJA
BEZPIECZNA

W środku:
FA P-5-37

Napisy mogą być niedokładne, ponieważ jeszcze jej nie wyczyściłem do końca i w niektórych miejscach odeszła farba.

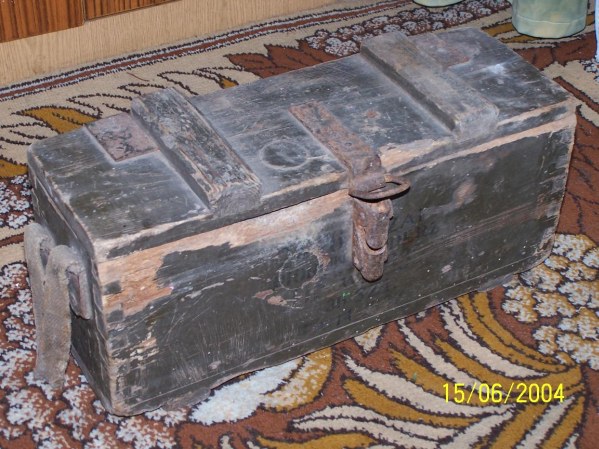

[Heinz]

2

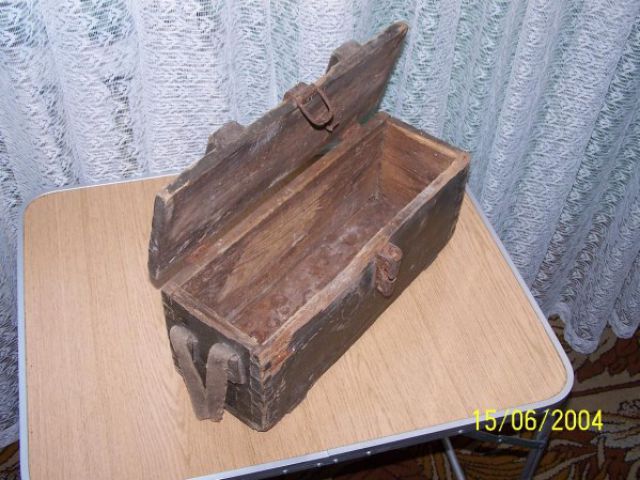

[Heinz]

3

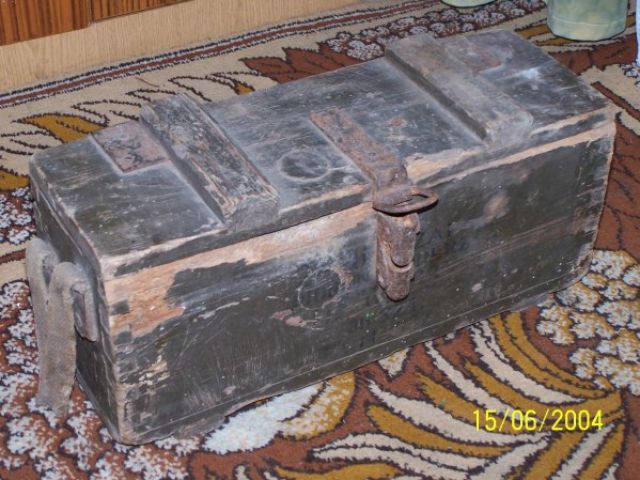

[Heinz]

4

[jotes]

He, he, będę fantazjował. Wz. 35 to mi się tylko z Ur-em kojarzy. I to zagadkowe OS" ;-) A prawda jest pewnie taka, że amunicja czy zapalniki miały własne wzory, o których nie mam pojęcia...

[VRILL]

Witam
Dokładnie taki zapalnik znalazłem 3 dni temu.
Ma następujące sygnatury : 24/26 O.S. wz 35 i pod spodem FA-10-37
24/26 – to średnica gwintu i główki zapalnika,
FA-10-37 – to oznaczenie fabryki ,partii i rok produkcji.
Co do O.S. ,to nie wiem co oznacza. Jeśli chodzi o skrzynie do zapalników ,to były jeszcze w następujący sposób oznakowane kolorami:
- 2 pionowe pasy czerwone – zapalniki natychmiastowe;
- 2 pionowe pasy białe – zapalniki bez zwłoki;
- 2 pionowe pasy czarne – zapalniki z krótką zwłoką;
- 2 pionowe pasy fioletowe – zapalniki z długą zwłoką.

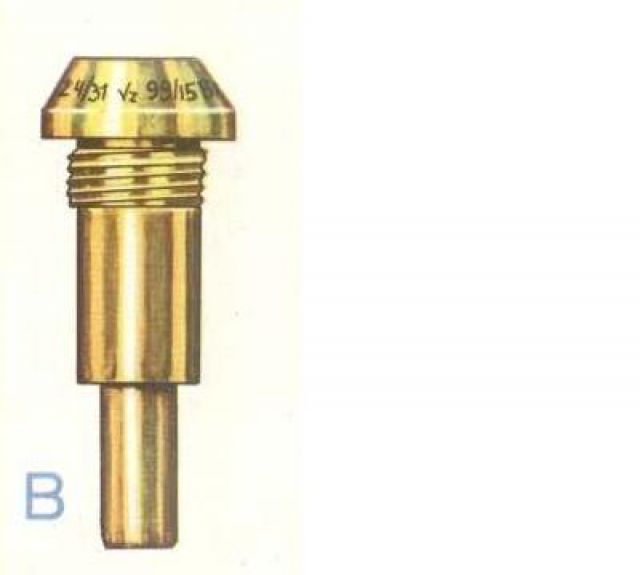

Sam zapalnik wygląda jak ten z rysunku z tym ,że jest mniejszy.

[VRILL]

zapalnik

[Boruta]

A to nie będzie do granatnika przypadkiem?
Pozdrawiam

[VRILL]

Witam
Jeśli chodzi o zapalnik ,to sprawa się wyjaśniła .Jest on z pewnością od polskiego granatnika.
Dziś na Warszawskim kole" miałem okazje obejrzeć go u jednego z handlarzy .Zapalnik nawet się wykręcał z pocisku ,i miał identyczne oznaczenia jak ten opisany powyżej.

Jeśli chodzi o TBiU ,to posiadam jedynie skany .Wszystkie ściągałem z podanej strony ,jest tam całkiem ładna kolekcja TBiU i zarazem niezła kopalnia wiedzy militarnej.

http://wilk.wpk.p.lodz.pl/TBiU/

Pozdrawiam.

[bjar_1]

He he ładna skrzyneczka! :) A mnie się tylko faszystowskie opakowania trafiają.... dziś wrzucę kolejne do identyfikacji.

pzdr

bjar_1

[Kiler]

Rowniez wg mnie sa to zapalniki do granatow od polskiego granatnika wz.36.

[VRILL]

Witam
Gebhardt : dzięki za miłe słowa.
Wszystkie informacje dotyczące skrzyń i zapalników ,które podałem znajdują się w TBiU nr 123.Jeśli jesteś zainteresowany ,mogę podać namiar na stronę ,z której można ściągnąć ten numer ,oraz kilka innych ciekawych TBiU.

[Jendrass]

Witam

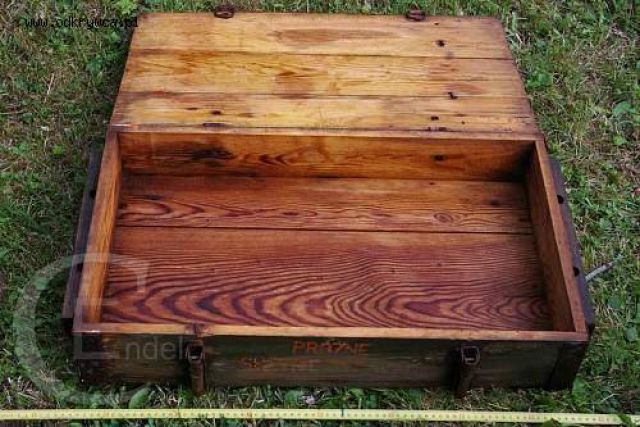

Szukam wymiarów skrzynki amunicyjnej na 4 pociski kal. 75 mm dla armaty Schneidera. Udało mi się w sieci odnaleźć kilka zdjęć, ale niestety bez wymiarów. Bardzo proszę o pomoc.

Wymiary będą wykorzystane przy odtwarzaniu kilku skrzynek dla potrzeb Projektu Armata" realizowanego przez GHR 7 DAK - budowa repliki armaty 02/26.

Jeszcze raz proszę o pomoc.
