Pytanie do znawców starych map?!

[su7791]

Możliwe,do początku XXw w okolicy wylewała pewna rzeka :)

[carabus]

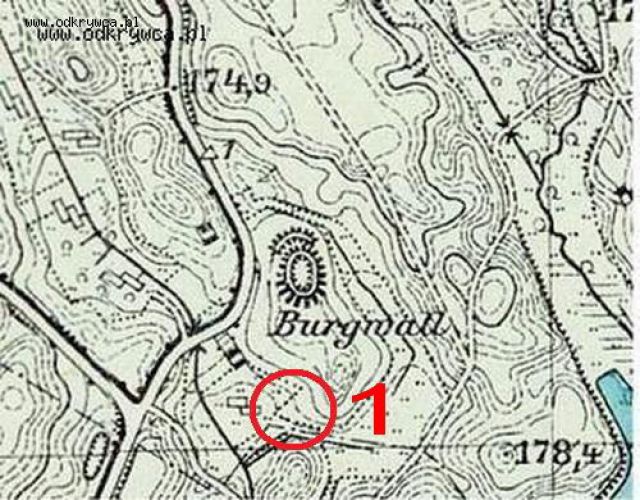

po pierwsze widać iż to teren podmokły przez środek biegnie droga przez nią przechodzą 3 cieki wodne - oznaczone znakami > < przy drodze. w fórnej części droga wchodzi w wykop - czyli teren się podnosi.Na lewo od drogi kropki zaznaczone są ścieżki - jedna biegnie u podnóża skarpy w górnej części mapy
co zaś do samego obiektu - coś wokół czegoś w terenie wyraźnie wyznaczono granice - co to mogło być? duży kamień? kapliczka? na pewno nie żadne zabudowania itp.

[su7791]

Powitać :)

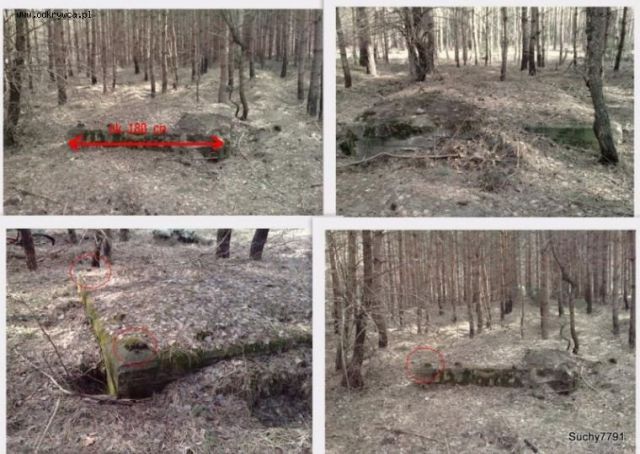

Udało mi się wyrwać w to miejsce na mapie,zgodnie z obietnicą zapodaję zdjęcia.Jest tom coś w rodzaju podstawy,po rogach znajdują się kontowniki(upalone)Podstawa znajduje się w młodniku(?),który zajmuje powierzchnię około 30x60m.Po środku podstawy są wbetonowane druty o śr.ok 12mm w kształcie litery U",które wystają ok 5cm-nie widwć tego na zdjęciach(robione aparatem z telefonu)
Może to była jakaś ambona?

[woytas]

szopa jakas?

[carabus]

poszukaj może jakiegoś starego leśnika - może coś wie. Skłaniałbym się do jakiejś konstrukcji geodezyjnej - jak masz całą mapę przyłóż linijkę i zatocz koło - może gdzieś w linii prostej będzie coś podobnego lub jakiś punkt przeciwpożarowy? obserwacyjny?

[Kuba_70]

A nie byla to przypadkiem dostrzegalnia przeciwpozarowa? Troche za solidne te fundamenty jak na szope...
pozdrawiam
http://pl.wikipedia.org/w/index.php?title=Plik:0904_DPP_NT_GPiaskowa_ZPL.JPG&filetimestamp=20090416203015

[su7791]

Carabus nic podobnego nie widzę w okolicy.Może Woytas ma rację,skoro szkółka to może faktycznie szopka na narzędzia.

[kapuchy]

szopka na takim fundamencie, przy takiej niewielkiej rozpiętości? Jak dla mnie ewidentnie podstawa jakiegoś masztu, konstrukcji wieżowej.

[kusmanek]

Jak na dostrzegalnię p. poż. to teren trochę za płaski. Takie stawia się raczej na wzgórzach.

[su7791]

Na wieżę p.poż to chyba za mała ta podstawa.

[ERWIN]

A to nie jest przypadkiem podstawa słupa kratownicowego lini wysokiego napięcia? Ucięte kątowniki na rogach podstawy przemawiają za takim jej przeznaczeniem.

[woytas]

jak jest jeden to powinny byc slady po innych

[su7791]

Chyba nie dojdziemy :)
Proponuję zakończyć temat.Dzięki za wszystko:)Pozdro.

[hipek999]

Witajcie nie chcę zakładać nowego tematu więc napiszę tutaj.

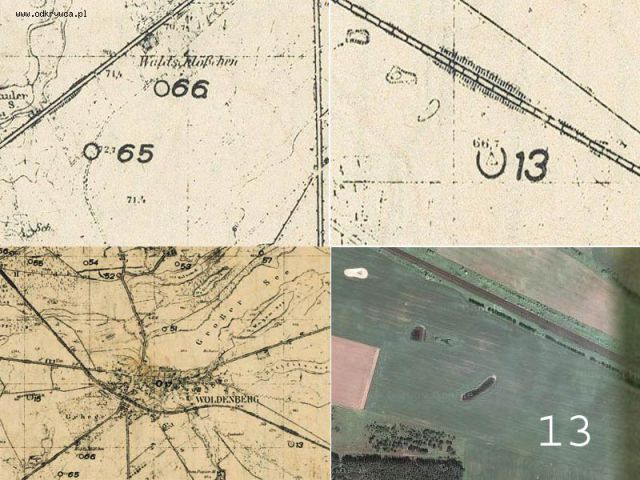

Więc tak, posiadam mapę z 1934r mojej miejscowości na której widnieją kółeczka z liczbą" pokazane na załączonym zdjęciu.

interesują mnie ich znaczenia.
Jak widać są same kółeczka" i kółeczka" z trójkątem w środku.

Pokazałem na przykładzie miejsce oznaczone kółeczkiem z trójkątem oznaczonym liczbą 13 na mapie z 1934 jak i na mapie google.

[tyfus]

te trójkąciki, to pozioma osnowa geodezyjna, czyli punkty geodezyjne.

ktoś kółeczkami je zaznaczył (lub tak zostały wydrukowane) - obok numer punktu geodezyjnego zgodny z katalogiem.

jeżeli jest samo kółeczko z numerem, to może być punkt pomocniczy.

tego typu mapy służyły głównie geodetom i topografom w opracowaniu map - wiedzieli gdzie są punkty geodezyjne, lub do aktualizacji sieci geodezyjnej.

[pikpok44]

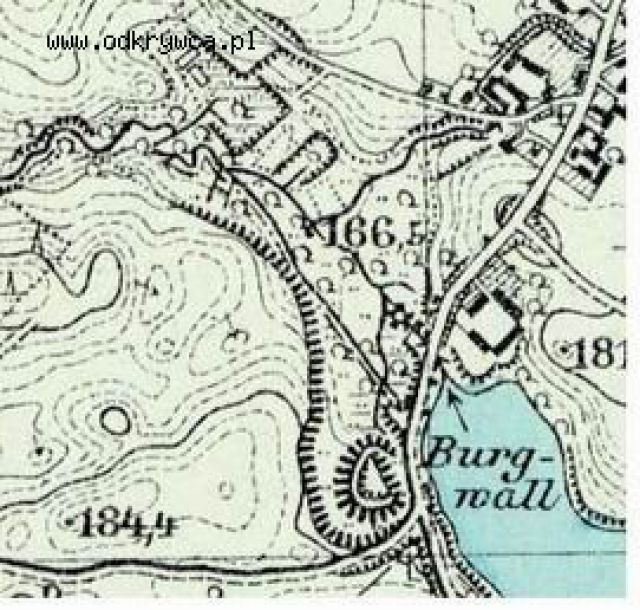

ja również korzystając z okazji chciałem zapytac co to może oznaczać

[tyfus]

Burg - warownia,gród,grodowy,grodzki,kasztel

Wall - grobla,tama,wał

już rozumiesz ?

[pikpok44]

to w" dziwne, ja odczytałem jako m". Pozdrawiam i dziękuje

[grze]

Wie może ktoś jakie faktycznie wymiary ma prostokąt mapy z lazarusa?

link:
http://lazarus.elte.hu/hun/digkonyv/topo/3felmeres.htm

[Widar]

od bardzo niedawna jestem na tym forum od niedawna odkrywcą ale od dawna biegam na orientacje i na każdej mapie do takich imprez takie kropeczki oznaczają - suchy rów.

[tyfus]

Widar - jakie kropeczki ?

mapy na orientacje to zupełnie coś innego - inny kaliber i dokładność, przedstawienie szczegółów - nie porównuj map na orientację z normalną mapą :)

-pozdro-

[tyfus]

jeżeli masz na myśli te kropeczki", które zaznaczyłem - to na normalnej mapie topograficznej, oznacza granicę użytku

-pozdro-

[pikpok44]

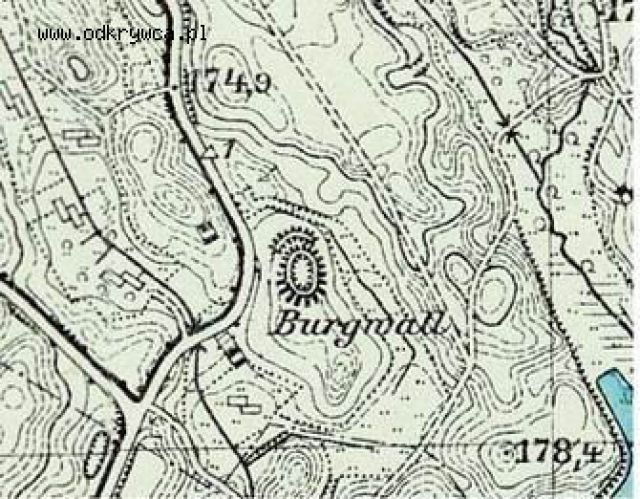

jest kilka w okolicy moze to coś pomoże

[pmf1]

Oglądałem kilka takich miejsc w moich okolicach. Wszystkie one są w strategicznych lokalizacjach np widła rzek. Są to na pewno grodziska średniowieczne wg mnie o charakterze właśnie strażnic, warowni. W każdym razie do omijania szeroookim łukiem!

[Graudenz 18]

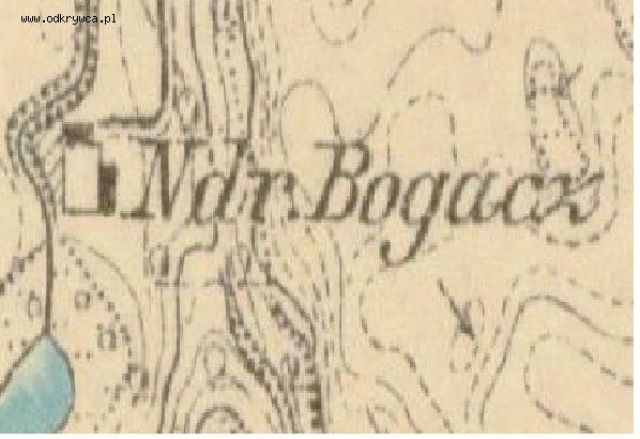

Jest ktoś w stanie powiedzieć na temat skrótu NDR.
Bogacz zapewne nazwa własna a ten przedziwny skrót?
Wycinek pochodzi z Messtischblatt.
