Wrześniowy dalmierz?

[honker]

Witam. Prosiłbym o id. urządzenia ze zdjęcia,wygląda jak dalmierz,kątomierz artyleryjski.Raczej nasz wrześniowy.Czy był na stanie wyspecjalizowanych jednostek,czy ogólnego przeznaczenia? Pozdro.*

[honker]

I wszystko już wiemy. :o) Pozdro.*

[honker]

Każda busola posiadała swój numer seryjny,więc dodatkowe numerowanie mijało się z celem,chyba,że elementów ruchomych,wymiennych.Niekiedy przy montażu skomplikowanych urządzeń numerowano podzespoły,ale ta biała płytka jest tak charakterystycznym elementem,że raczej nie o to chodzi.Pozdro.*

[honker]

Kolego przecież numer widać na zdjęciu 646. Chyba,że jest w innym miejscu,ale wtedy mnie oświeć.:o) *

[fiku]

Ta biała płytka to miejsce na żarówkę podświetlenia.

[honker]

Dzięki wszystkim za zainteresowanie i info. Pozdro.*

[1AIR1]

Witam
Jak na razie dostępne są tylko dwa zdjęcia potwierdzające faktyczne używanie kątomierza.
Pierwsze jest obok.Rok nieznany.Miejscowość to prawdopodobnie nadmorskie Dębki.

Obok zaraz na rzece Piaśnicy jakieś 2 kilometry w lewo, była granica polsko-niemiecka.

Co do jednostki nie wypowiadam się.Może ktoś będzie miał większą wiedzę na temat umundurowania.

W każdym razie mają ostrogi przy butach.
Może jest to Dywizjon Artylerii Konnej??.

A reszta tak jak pisałem.Był w użyciu:

na poziomie plutonu, kompanii i szwadronu ciężkich karabinów maszynowych oraz moździerzy 81 mm.

Drugie zdjęcie jest powyżej i pochodzi ze zbiorów prywatnych.
No i jest szczegółowo podpisane, gdzie używany był ten kątomierz.

Po za tymi faktami, ciężko będzie odtworzyć jednostki które używały tego kątomierza.

No...chyba że, ktoś z Was posiada bardziej szczegółowe informacje na ten temat.
Wtedy to, więcej się dowiemy na ten temat.

Pozdrawiam
1AIR1

[tadekniejadek]

Niby widać, niby nie :)
Cyfrę 6 daje rade rozpoznać a 4 tak średnio
Tak z ciekawości, znalezione w opakowaniu czy luzem ???
było w komplecie podświetlenie ??

[1AIR1]

Witam
Parę lat mnie tu nie było. I postanowiłem się wtrącić.

Błąd Panowie.

Temat był wałkowany w ....Kwietniu 2003 roku (prawie 6 lat temu)

H.KOLBERG a późniejsze PZO do numeru 813 produkowało
wzór 26.

Po numerze 813 to był dopiero wz.30.
Tutaj link do wątku z 2003 roku:

http://www.odkrywca-online.com/pokaz_watek.php?id=22328#22968

Szukajcie a znajdziecie...

Pozdrawiam

Dzięki Bocian za Archiwum.Całe szczęście że jeszcze jest...tyle lat.

Pozdrowienia

[honker]

Kolekcjoner(MZ) podaje,że tylko zmieniono nazewnictwo,więc busola jest taka sama.W grę wchodzi tylko numer seryjny.Ale jak to mówią diabeł tkwi w szczegółach".Dzięki i pozdro.*

[honker]

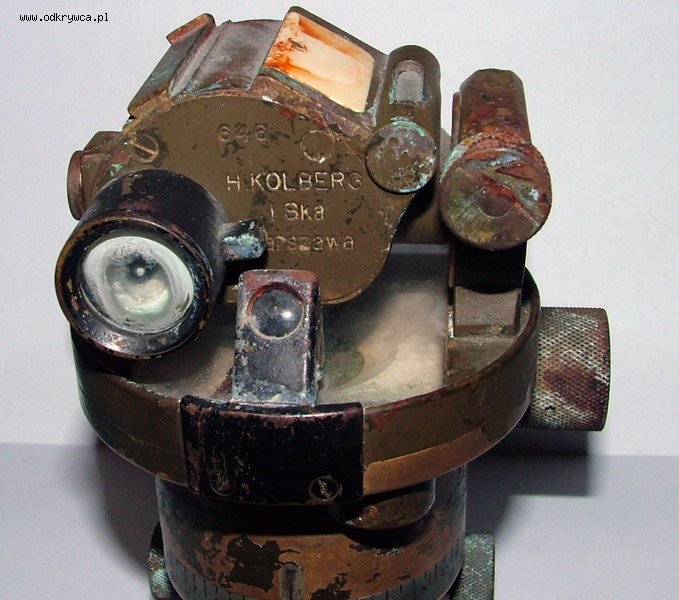

Morze teraz lepiej widać.*

[honker]

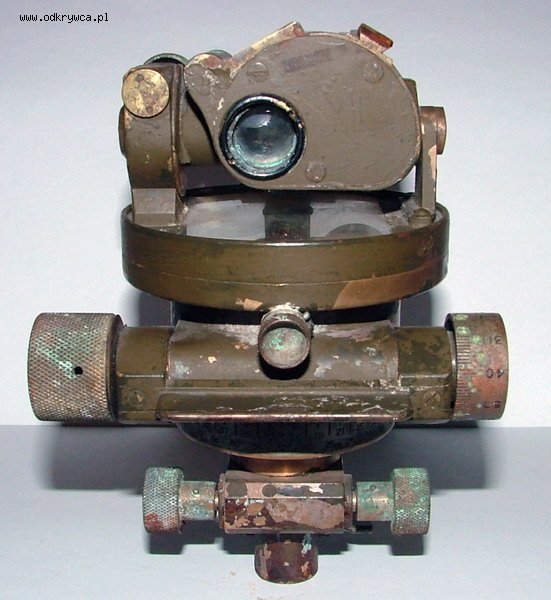

Druga strona.*

[honker]

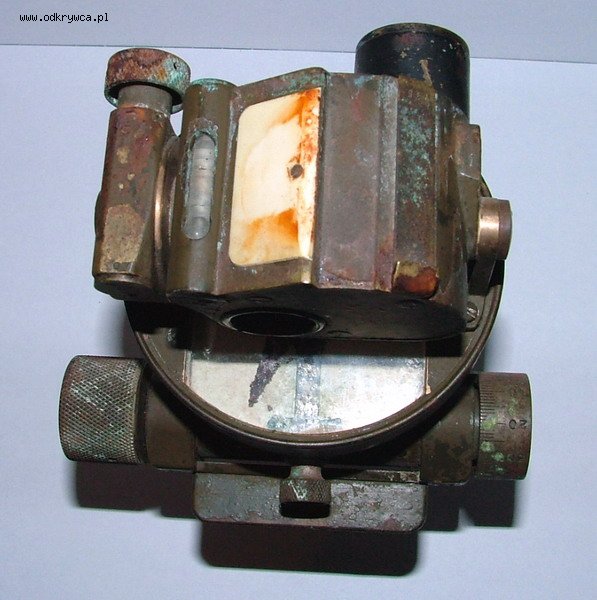

Góra.Znalezione luzem w piaseczku.Jak to dobrze,że to sam mosiądz i szkło,a co najciekawsze wszystko się kręci i działa.Pozdro.*

[kapitan63]

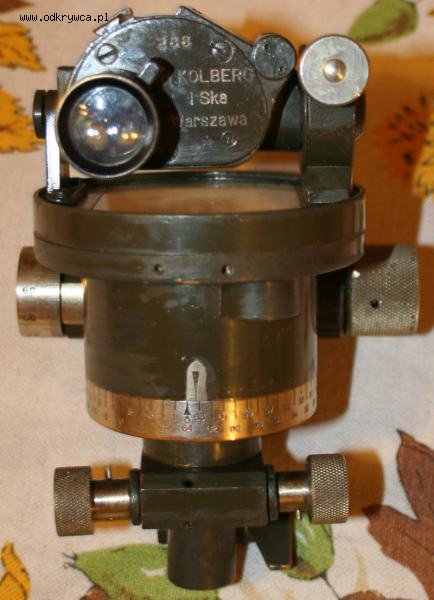

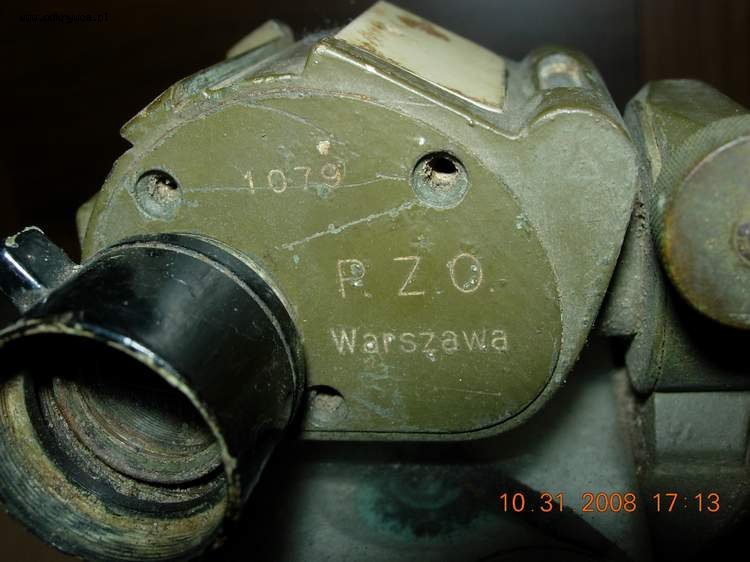

to moja busola kątomierz wz. 30
nr 1079 PZO Warszawa.Pozdrawiam

[tadekniejadek]

ja swoją kupiłem

[1AIR1]

Witam

kapitanie63

No więc, chyba moja teoria przeistoczyła się w rzeczywistość.

Mamy pełną wiedzę na ten temat.

Dziękuję,Pozdrawiam i życzę najlepszych jakościowo i ilościowo fantów.

Jeszcze raz dziękuję.
1AIR1

[honker]

Dzięki koledzy za zaangażowanie!Pozdro.*

[kapitan63]

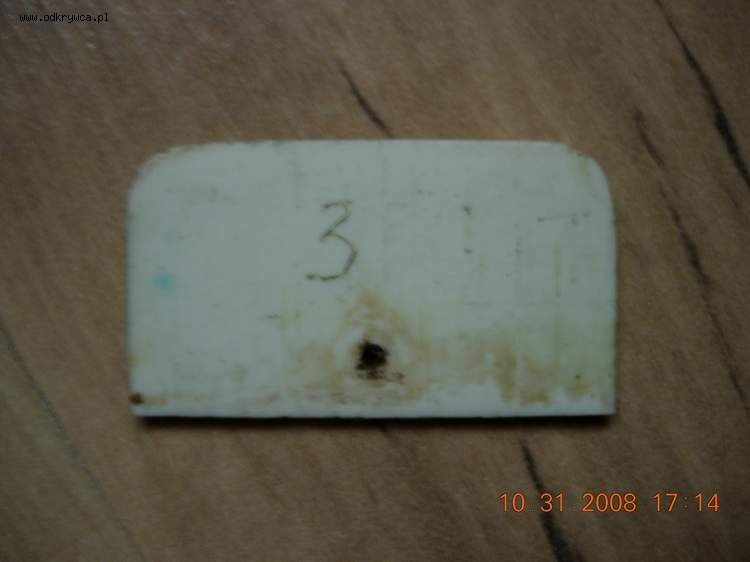

w mojej busoli od wewn.strony białej plytki jest wydrapana cyfra 3 ,moze cos Wam przyjdzie do głowy co mogła oznaczac.

[kapitan63]

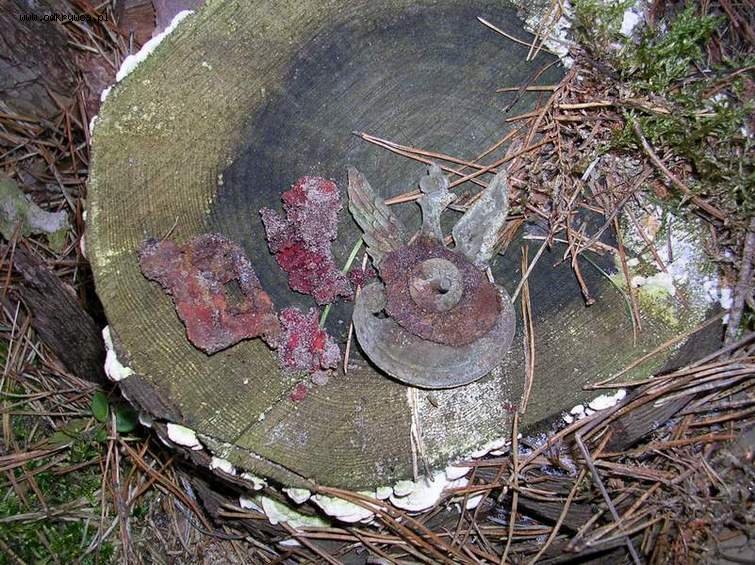

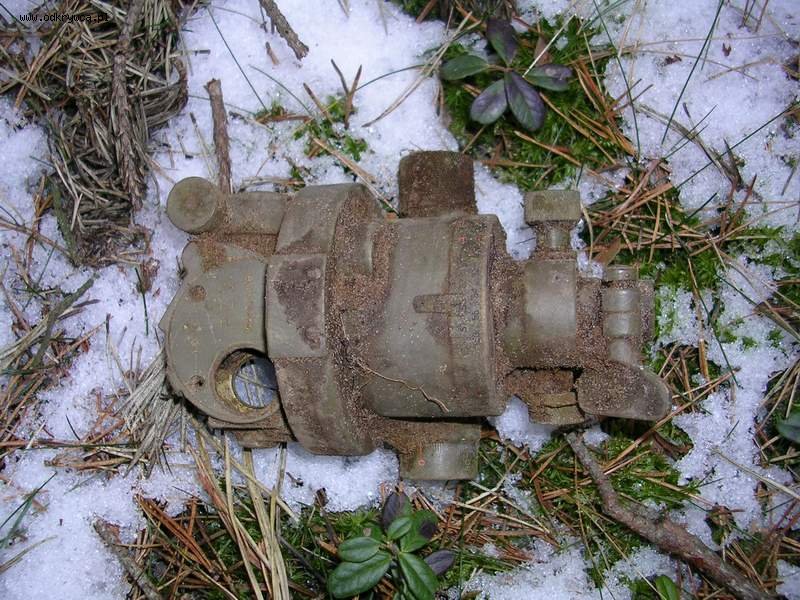

Moja busola tuz po wykopaniu ,przy niej lezal orzełek z resztkami bordowego? czerwonego ? otoku/okolice Grudziadza /staram sie dopasowac do tego jakas formacje,ale raczej zadna działajaca w tych okolicach mi nie pasuje, moze jakies sugestie kolegów?

[kapitan63]

.

[1AIR1]

Witam

Takie oznaczenie sugeruje-zaznaczam sugeruje-kolejną liczbę katomierza w danym plutonie, kompanii bądź szwadronie.

I raczej jest to wewnętrzna" numeracja.

Przynajmniej mnie się tak wydaje.

Osobiście jeżeli miałbym np. 3 szt samochodów służbowych do dyspozycji dla jakiejś komórki organizacyjnej to oznaczyłbym je od 1-3.
A po co?
A po to aby wiedzieć na przykład kto za dany samochód odpowiada i tak dalej....

No ale może się mylę,bo jest to tylko teoria.

Pozdrawiam

1AIR1

[1AIR1]

Witam
Kolego honker.

Jak widać wyżej, raczej się nie zrozumieliśmy.

Wyraźnie napisałem że, ten numer to jest jakaś WEWNĘTRZNA" produkcja.
Jest wydrapany a nie wytłoczony w korpusie.
A więc, jednoznacznie wynika z tego że nie był popełniony" w fabryce u producenta.

Reszta to improwizowany przykład.

No chyba że, ktoś na linii montażowej na wewnętrznej stronie, chciał się uwiecznić i wydrapał cyfrę na przykład 3.
Bo stał jako trzeci monter z kolei... lub temu podobne.

Póki co na 100% nie jest to oznaczenie fabryczne.

Pozdrawiam

[kamien801]

Witam! W dzisiejszej baterii artylerii znajduje się od 2 do 3 kątomierzy - busol (typu PAB - 2AM). Są one używane w plutonach ogniowych oraz drużynach topograficznych do orientacji dział oraz pomiaru kątów poziomych i pionowych. Występują one także w wyposażeniu plutonów topograficznych w bateriach dowodzenia. Podejrzewam, że w przedwojennej artylerii sytuacja przedstawiała się podobnie. Pozdrawiam kamien801.

[honker]

Witam. Prosiłbym o id. urządzenia ze zdjęcia,wygląda jak dalmierz,kątomierz artyleryjski.Raczej nasz wrześniowy.Czy był na stanie wyspecjalizowanych jednostek,czy ogólnego przeznaczenia? Pozdro.*

[fiku]

Wg Vademecum podoficera artylerii" w każdej baterii były dwie busole jedna przy baterii a druga u podoficera
ogniowego który miał miał miejsce na punkcie obserwacyjnym.
Na biedkach plutonów ckm busole wystepują zamiennie z dalmierzami.
W bateriach prawdopodobnie te dwie busole (bateria - p.o) słuzyły zamiast dalmierzy do wyznaczania odległości od celów (podobny układ dwóch busoli -tylko nie wiem czy tego właśnie typu - był uzywany w baterii helskiej obok dalmierza, prawdopodbnie jako rezerwa w przypadku jego uszkodzenia)

[kapitan63]

busola kątomierz wz. 30
