głowica motocyklowa

[wit]

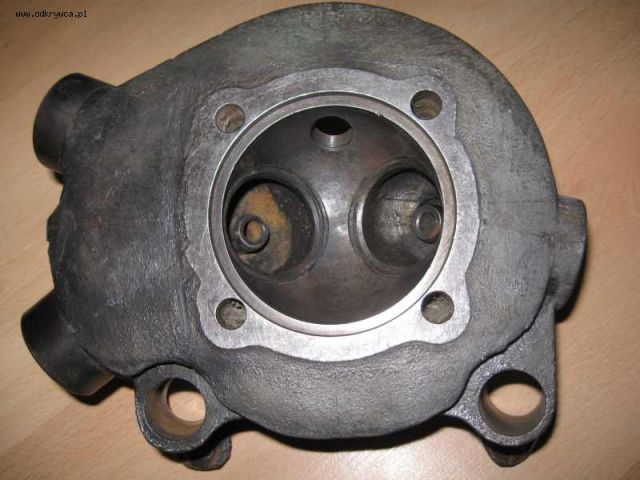

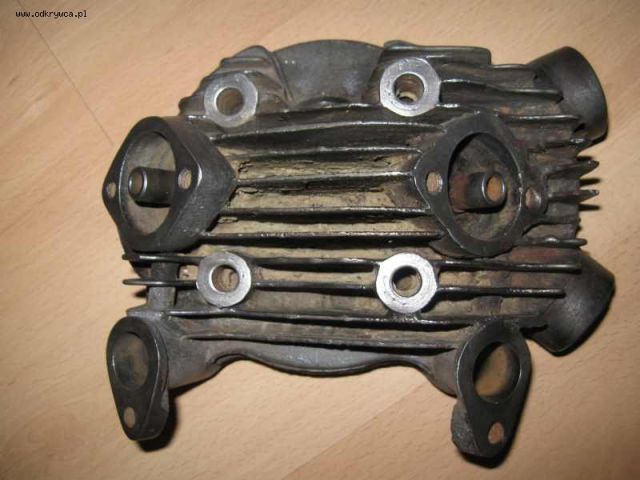

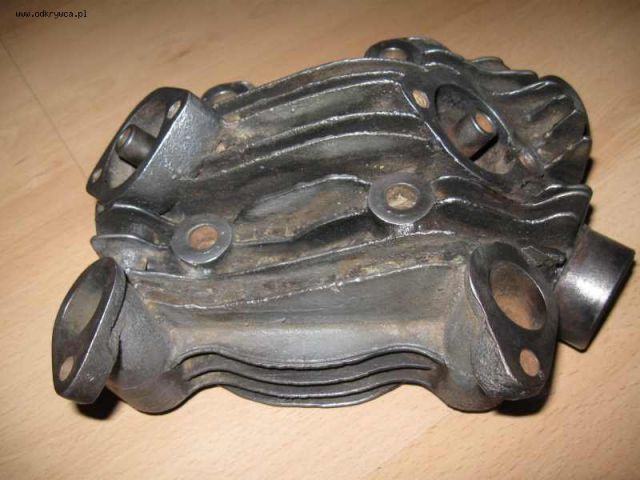

proszę o pomoc w identyfikacji tej głowicy motocyklowej, tak na oko to 500-tka, może ktoś wymyśli z jakiego to modelu. na głowicy jest tylko nr 0001

[wit]

proszę o pomoc w identyfikacji tej głowicy motocyklowej, tak na oko to 500-tka, może ktoś wymyśli z jakiego to modelu. na głowicy jest tylko nr 0001

[xcglider]

Cześć

Wydaje mi się, że to jest Ariel 500, musiałbym zobaczyć jeszcze jeden detal tej głowicy, jestes w stanie opublikować lub wysłać na priv ?

[wit]

dzięki wielkie za sugestie, sam trochę siedzę w motoryzacji i coś się w weteranach oriętuję :) lecz mimo że przekopałem trochę literatury i internetu, poddałem się, coż może jeszcze coś wymyślimy.
pozdrawiam wit

[butchcassiddy]

Zmierz średnicę cylindra (powinno się to dać zrobić od drugiej strony) oraz gwinty (metryczne czy calowe). Może to Sokół 500? To by była sensacja...

[HD1940]

Głowica bardzo ładna i w dodatku ciekawa. Bardzo charakterystyczna jest jej konstrukcja. Otóż w odróżnieniu od wielu podobnych głowic np. angielskich, gdzie laski popychaczy prowadzone były pionowo do góry, centralnie w stosunku do cylindra, w tej na zdjęciach, laski popychaczy poprowadzone zostały ukośnie (podobnie jak w Sokole 500). Widoczne są górne mocowania osłon popychaczy skierowane kontowo od zaworów w dół. Takie rozwiązania charakterystyczne są dla silników lotniczych. Myślę, że będzie trudno konkretnie wskazać markę, ale podobnie jak przedmówca stawiam na europejską firmę, która produkowała oprócz motocykli (lub samych silników) jednostki napędowe do samolotów.

[wit]

Sokół to na 100 % nie jest :)

[Catadero]

Standardowa głowica silnika motocyklowego-OHV-z lat trzydziestych. Może być 500, może być 350. Pokaż fotki z boku, od spodu itp.
C.

[butchcassiddy]

Pojemność co najmniej 500 cm. Jakiś ostry sportowy singiel z początku lat 30-tych. Wydaje mi się, że jakieś kontynentalne wytwórnie europejskie wymiarowały w tym czasie swoje pojazdy w calach (ale głowy nie dam) więc te gwinty niewiele wnoszą. A głowica piękna. Pozdrawiam.

[Catadero]

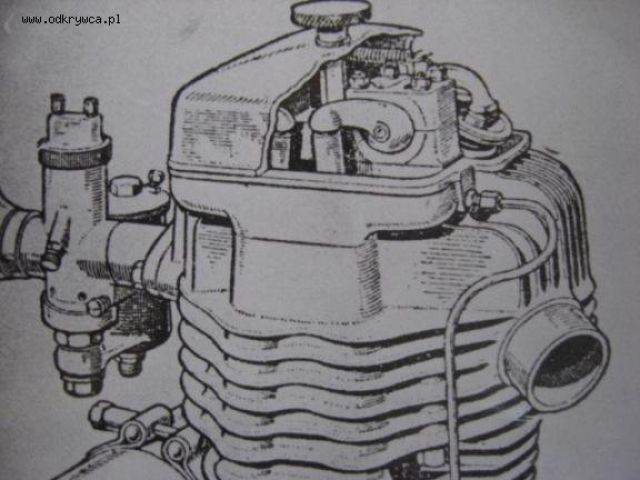

Głowica rzeczywiście ciekawa, bo nie spotkałem się z krzyżującymi się popychaczami. Tu przykład skośnych w silniku NSU 200 z początku lat trzydziestych.

[Catadero]

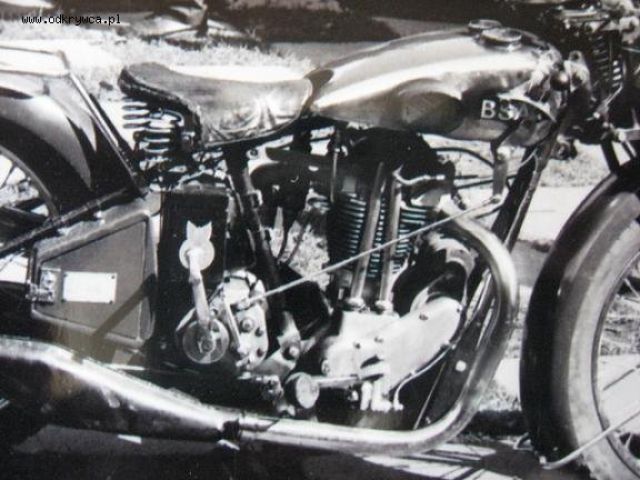

Tu skośne popychacze w BSA.

[Catadero]

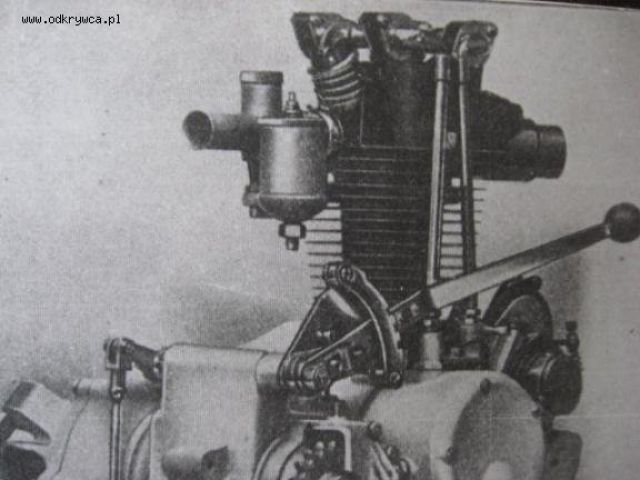

Tutaj lekko skośne popychacze w Royal Enfield 350.

[Catadero]

Tutaj.

[Catadero]

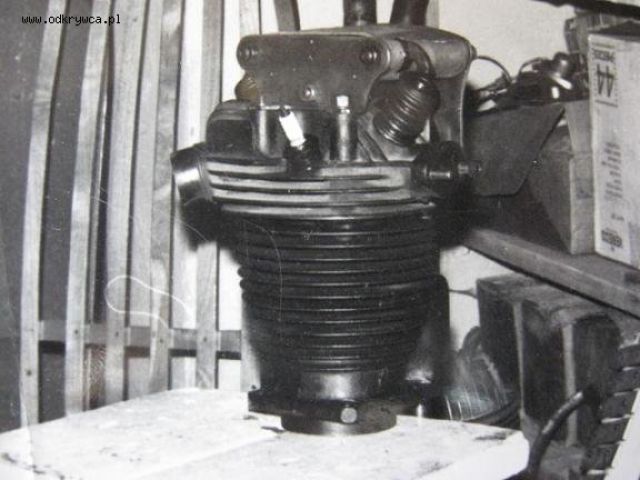

Cylinder z głowicą Ariel 500.

[Catadero]

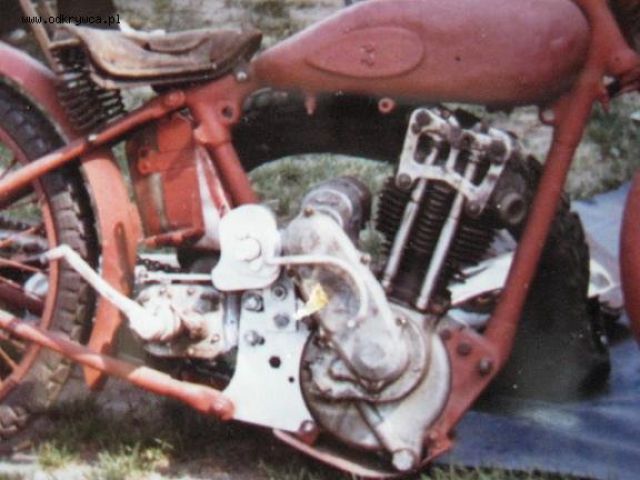

NN motocykl-myślę, że takiego typu klawiatura była mocowana i na tamtym silniku. Co ciekawe, wszystkie skośne popychjacze schodzą się do środka. Nie pamiętam, żeby jakiekolwiek dźwignie zaworowe wystawały na zewnątrz.
C.

[wit]

...

[wit]

średnica cylindra 90mm gwinty calowe
