wymairy maxima wz 08/15

[revolt]

no własnie to co w temacie

[revolt]

łot coś takiego
http://images.google.pl/imgres?imgurl=http://www.1939.pl/uzbrojenie/polskie/piechota/lkm_792mm_wz08-15_maxim.gif&imgrefurl=http://www.1939.pl/u_pl_piech.htm&h=37&w=160&sz=2&hl=pl&start=4&tbnid=nRoo09-DQAwpRM:&tbnh=21&tbnw=92&prev=/images%3Fq%3DCKM%2B08/15%26svnum%3D10%26hl%3Dpl%26lr%3D%26client%3Dfirefox-a%26rls%3Dorg.mozilla:pl-PL:official_s%26sa%3DG
intereuje mnie:
-długość chłodnicy
-śrdnica chłonicy
-długość ,szerokość,wysokość komory zamkowej
i ogolnie wszystko co o tym wiecie- prośba do kolegów z ODWACHa"

[JanW]

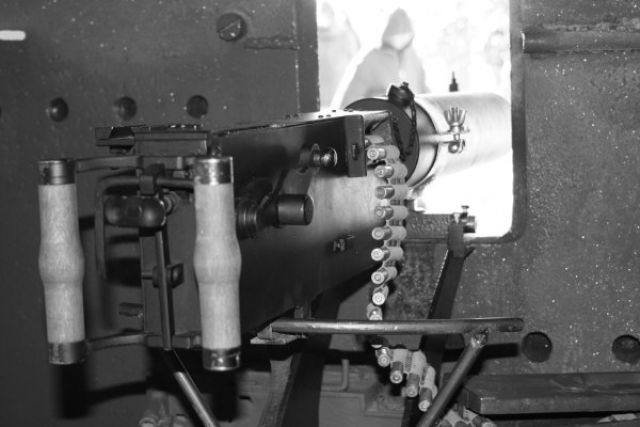

Skontaktuj się z pracownikam trasy turystycznej w Pniewie [MRU Pz.W.717] , oni wykonali dosyć zgrabną kopię , właśnie na swoje potrzeby. tel.95 741 9999

[JanW]

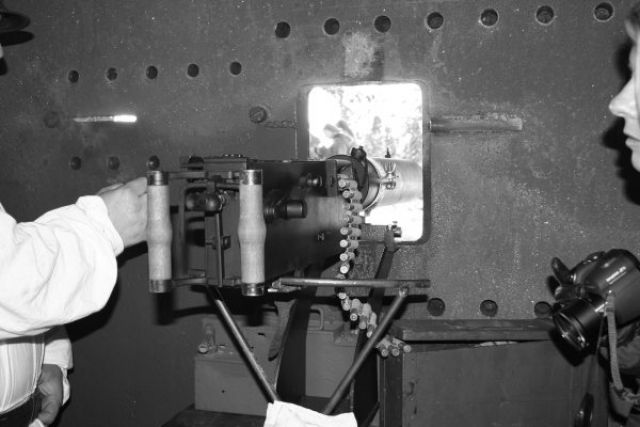

Kolejn fotka.

[revolt]

Janku to jest wz. 08.
mnie interesuje wz 08/15 takie coś jak w linku wyżej

[JanW]

Sorry za zmyłkę, chciałem pomóc. :)

[Gebhardt]

W CBW na pewniaka jest instrukcja z atlasem - Instrukcja o Broni Piechoty cz 2 Reczny i Lekki Karabin Maszynowy z Atlasem.

Wymiarow poszukam dzis wieczorem.

[fiku]

Tylko ówczesne atlasy mają jedną wadę, brak wymiarów.

[Gebhardt]

Fiku ma racje jak zwykle, ale jezeli uda sie znalezc dlugosc calosci to ewentualnie bedzie mozna na tej podstawie opracowac z rysunkow w Atlasie interesujace Revolta wymiary.

[jacenty2004]

A na kiedy Ci to potrzebne?

[revolt]

najlepiej by było jak najszybciej:) wiem że koledzy z Odwacha posiadają coś takiego, ale czekam już na ich odpowiedź ponad 2 miesiące.

[jacenty2004]

podaj swój email

[piters]

W IOBP są tylko te wymiary: długość karabina z odrzutnikiem" (1,40 m) oraz długośc lufy" (720 mm). Jakby ktoś miał dokładne rysunki to możnaby pomierzyć to, co cię interesuje. Jest jeszcze ciężar zamka (765 g), ale to chyba nie pomoże :) Pozdr

[revolt]

revolt-lo@tlen.pl to jest moj mail

[Gebhardt]

Wg rysunka w instrukcji i oparte na wymiarach podanych w Konstankiewicza (dlugosc calkowita 1410mm, dlugosc lufy 720mm).

Dlugosc chlodnicy: 549mm
Srednica lufy samej: 87.6mm
Sredica lufy z piercieniem (koncowki): 89.05mm

Dlugosc zamka: 382mm
Wysokosc zamka: 148.4mm
Szerokosci - niestety nie bylo w rysunkach.

[jacenty2004]

Dostałeś revolt ?
