Potrzebny elektryk

[aro75]

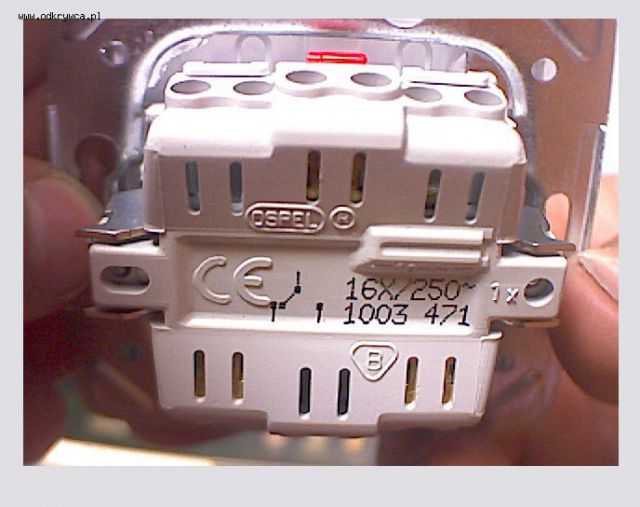

Proszę o łopatologiczne wytłumaczenie jak podłączyć w/w wyłącznik schodowy.W puszce mam trzy przewody brązowy,niebieski i zielono-żółty.Będę wdzięczny za pomoc

[woytas]

Musisz mieć 2 wyłączniki. :)

[woytas]

Z twojego wynika, że faza z góry a komunikacyjne z dołu.

[fisiu2006]

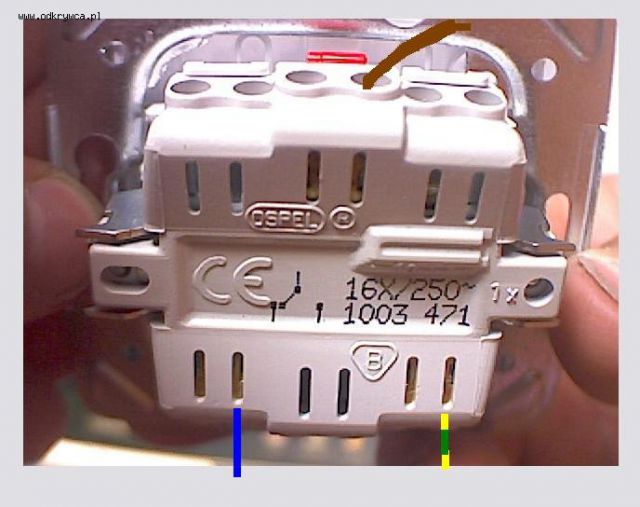

Brązowy z góry, reszta z dołu.

[woytas]

Jeśli faza na brązowym oczywiście.

[aro75]

Mam dwa wyłączniki i faza jest na brązowym.Dla pewności załączam jeszcze zdjęcie.Jutro spróbuję podłączyć i mam nadzieję że w elektrowni nic nie wywali ;)Dzięki za pomoc

[woytas]

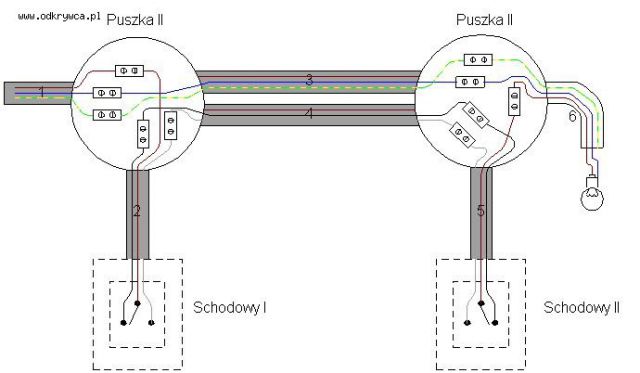

Najwyżej bezpieczniki polecą :) W swoim domu z tego schematu łączyłem - tylko go zmodyfikowałem (bo da radę w jednej puszce połączyć)

[grz_w]

Zaczynasz od strony zasilania, szukasz kabla z fazą i montujesz go do oznaczonego zacisku. Do pozostałych resztę przewodów. W drugiej puszce szukasz dwóch przewodów z fazą (pstrykasz pierwszym przełącznikiem, będą się fazy przełączać między dwoma przewodami) i te montujesz do nieoznaczonych zacisków. Ostatni ten bez fazy do zacisku oznaczonego. Różnie są oznaczone te zaciski, a czasem w ogóle, wtedy trzeba pokombinować. Chyba w miarę zrozumiale to opisałem, może komuś się jeszcze przyda.
grześ

[GORYL]

Uwielbiam to forum,bo jest wśród nas masa fachowców"(bez urazy ;) )

[sp8oob]

Dla pewności który to fazowy" daj go potrzymać
żonie.Jeśli ją nie porazi to znaczy że faza "
jest na tym drugim.Żartowałem oczywiście i ja
również dziękuję za schemat gdyż akurat bym mi potrzebny.

[zainak]

no właśnie Gorylku, krawaty wiąże usuwa ciąże " :))

[VVICIA]

no jak działa ?

[morek]

sie nie odzywa to mogło zadziałać" ups

[aro75]

Spokojnie Panowie ale jeszcze nie miałem czasu podłączyć o efektach poinformuję bo widzę że sporo osób Mi kibicuje ;-)

[woytas]

Bo elektryk jak saper... :)

[steell]

E tam, parę razy dostałem kopa wyższym niż to co w gniazdku i nic mi nie jest, no może popękane szkliwo ale to drobiazg. Saper ma gorzej :)

[NEPTUNAK]

aj tam odrazu saper!!! Pomyłki śmiertelne od 500 v w górę , a tak da się przeżyć ;)

[sonicsquad]

Ostatnio leciał program, w którym pokazali jak faceta zabiła odłączona od prądu mikrofalówka którą naprawiał. Z kondensatora poszło 2000 i pach - do piachu...

[woytas]

Kineskop w telewizorze z poprzedniego systemu " tez potrafi nieźle podziałać.

[sonicsquad]

Aa jeszcze jak powstała implozja....
