morze wyrzuciło...

[magnus]

Domyślam się, że jest to coś współczesnego, ale chyba warte uwagi. Znalezione kilka dni temu na plaży po sztormie.
Średnica kuli ok. 35 cm, waży to coś 8,5 kg. Wygląda na aluminium pokryte plastikową skorupą. W środku jest coś cieżkiego i luźno lata...

[dago]

Co do prądów na Bałtyku to racja zachodnie ale..głębinowe, prądy powierzchniowe na Bałtyku, (też silne) zależą głównie od kierunku wiatru. Na przykład podczas silnego wiatru z S lub NS podnosi się znacznie poziom wody w Zatoce, zresztą w Zatoce Gdańskiej problem jest bardziej skomplikowany. Myślę jednak, że odeszliśmy od tematu. Pozdrawiam.

[magnus]

Czy można by się dowiedzieć, skąd może pochodzić znaleziona kula? Na jakich jednostkach była lub jest używana?. Jest to urządzenie cywilne czy wojskowe? Chciałbym się się dowiedzieć jak najwięcej o tym znalezisku.

Liczę na fachowe opinie ekspertów :-)

Pozdrawiam!

Maciek

[mac]

Jeśli przesadziłem to przepraszam. Ja staram się po prostu dociec skąd ta kula mogła się wziąść. Torpeda definitywnie odpada chociażby z tego względu na to co piszesz jak i na to że (co przed chwilą wyniuchałem ) odchodzi się od stosowania żyroskopów w torpedach.
pozdrawiam
mac

[mac]

Chyba chodzi ci o NE a nie o NS bo tego nie ma.Jeśli chodzi o wiatry to podobnie jak prądy przeważająca większoś jest zachodnia. Rzadko zdaża się aby był inny wiatr. Jeli mieszkasz na pomorzu to przyjrzyj się temu zjawisku.
pozdr.
mac

[magnus]

Oczywiście 78 cm to obwód, średnica to 35 cm, jak na początku podawałem. Na zewnątrz nie widać żadnych oznaczeń i postaram się w wolnej chwili zajrzeć do środka. Ciekawe, czy udałoby się precyzyjnie zidentyfikować urządzenie na podstawie tego co widać z zewnątrz?

Dodatkowo umieściłem dokładniejsze fotki:

http://magnus.iq.pl/obrazki/zyro1.jpg
http://magnus.iq.pl/obrazki/zyro2.jpg
http://magnus.iq.pl/obrazki/zyro3.jpg
http://magnus.iq.pl/obrazki/zyro4.jpg

Maciek

[dago]

magnus, napisałem wyżej, ze takie same kule posiadały żyrokompasy KURS będące wrsją wojskową żyrokompasu AMUR (używanego na jednostkach cywilnych). Nie jest możliwe ustalenie z jakiego z tych 3 żyrokompasów pochodzi Twoje znalezisko bo kule były identyczne. Najbardziej (moim zdaniem) prawdopodobna jest wersja, że kula pochodzi z żyrokompasu w wersji wojskowej (KURS 3 lub 4) a to ze względu na bliskość Bałtijska gdzie jest duża baza marynarki rosyjskiej. Pozdrawiam.

[magnus]

Domyślam się, że jest to coś współczesnego, ale chyba warte uwagi. Znalezione kilka dni temu na plaży po sztormie.
Średnica kuli ok. 35 cm, waży to coś 8,5 kg. Wygląda na aluminium pokryte plastikową skorupą. W środku jest coś cieżkiego i luźno lata...

[magnus]

i jeszcze jedno ujęcie

[Heruss]

Witam
Meteorologia i hydrologia morza ida w parze nie wiem czy wiesz, ale kierunek wiatrow u nas (jestem z 3miasta) wplywa na kierunek pradow morskich,ale to nie wazne.
A'propos zyrokompasow do torped to sa one wielkosci piesci, przedmowca ma racje jest to czesc repetytora od zyrokompasu , zasadnicze pytanie brzmi: OD JAKIEGo?I tego sie trzymajmy, mysle ze dopóki szczesliwy znalazca nie dobierze sie do srodka pochodzenia nie da sie ustalic.Po kolorze podzialki i rozmiarach nie koli nie uda sie chyba ustalic z jakiego zyrokompasu pochodzi.
Pozdrawiam Heruss

[xallax]

Co do prądów :D

Powierzchniowe są wschiodnie a głębinowe zachodniespowodowane jest to między innymi wymianą wody między Bałtykiem i Atlantykiem oraz ciśnieniem i wiatrami.
powierzchniowe są cieplejsze niż głębinowe. Ale dominującą rolę spełniają te zachodnie i to Niemcy nas zasypują" różnymi prezentami".

Pozdro - meteorolog :-)

[Gość]

czy to nie coś w stylu kompasu busoli...czy jak to się tam zwie.........dowiedz się czy jakaś jednostka rybacka nie zatoneła w twoim rejonie w nieodległej przeszłości.........


ciekawe znalezisko:))))))

[Heruss]

Witaj
Nie koniecznie musi to byc cos nowoczesnego.Jest to element wewnetrzny zyrokompasu ze statku.Z regoly znajduje sie na mostku.Ciekawe gdzie to znalazles?Czy znajduja sie na niej(kuli)jakies oznaczenia (oczywiscie z wylaczeniem podzialki)?
Ponizej dodaje link z opisami niestety nie znalazlem podobnej kuli, ale posukam :)
Pozdrawiam Heruss
http://www.zaglowce.ow.pl/zegluga/kompas/kompas.html
PS.gratuluje znaleziska

[magnus]

Witam ponownie wszystkich zainteresowanych!

W końcu udało się dobrać do środka kuli poprzez precyzyjną repanację". Wprawdzie obie części były zlutowane, ale rozlutowanie spowodowałoby stopienie plastiku i nie dawało gwarancji sukcesu.
Wnętrze prezentuje się naprawdę okazale. Szczególnie uwagę zwraca zegarmistrzowska precyzja wykonania elementów mechanicznych. Podstawowym widocznym uszkodzeniem są zerwane mocowania osi pionowych obu wirników. Łożyska w poziomie są w stanie idealnym a same tarcze obracają się wybitnie głądko i widać, że są świetnie wyważone. Na obódowach obu dysków są oznaczenia MK88 oraz w kilku miejscach są odręczne czterocyfrowe symbole. Resztę mam nadzieję udało mi się w miarę dokładnie przedstawić na fotografiach. Czekam na precyzyjną identyfikację!

http://magnus.iq.pl/obrazki/z1.jpg
http://magnus.iq.pl/obrazki/z2.jpg
http://magnus.iq.pl/obrazki/z3.jpg
http://magnus.iq.pl/obrazki/z4.jpg
http://magnus.iq.pl/obrazki/z6.jpg
http://magnus.iq.pl/obrazki/z7.jpg
http://magnus.iq.pl/obrazki/z8.jpg
http://magnus.iq.pl/obrazki/z9.jpg
http://magnus.iq.pl/obrazki/z10.jpg
http://magnus.iq.pl/obrazki/z11.jpg
http://magnus.iq.pl/obrazki/z12.jpg
http://magnus.iq.pl/obrazki/z13.jpg
http://magnus.iq.pl/obrazki/z14.jpg
http://magnus.iq.pl/obrazki/z15.jpg
http://magnus.iq.pl/obrazki/z16.jpg
http://magnus.iq.pl/obrazki/z17.jpg
http://magnus.iq.pl/obrazki/z18.jpg

[mac]

Chyba nieuważnie czytałeś posty powyżej na temat wiatrów i prądów. Po zatym ( też o tym pisaliśmy ) w torpedach były( bo z tego co widzę już nie ma) żyroskopy a nie żyrokompasy, i jest to kula żyroskopowa a nie repetytor (powtarzacz) bo te zamontowane są np. na mostku, jego skrzydłach, pokładzie namiarowym, a matka znajduję się pod pokładem, a żyroskop raczej nie jest wielkości pięści. spróbuję znaleść jakieś fotki. Teraz chyba rozumiem Dago co miałeś na myśli z tym Ręce opadają "
pozdr.
mac

[mac]

Powyższy mój post jest skierowany do Herussa.
A na temat kuli, napis na 1-szej fotce wskazuje na pochodzenie wschodnie. Co o tym sądzisz Dago ??
Pozdrawiam
mac

[mac]

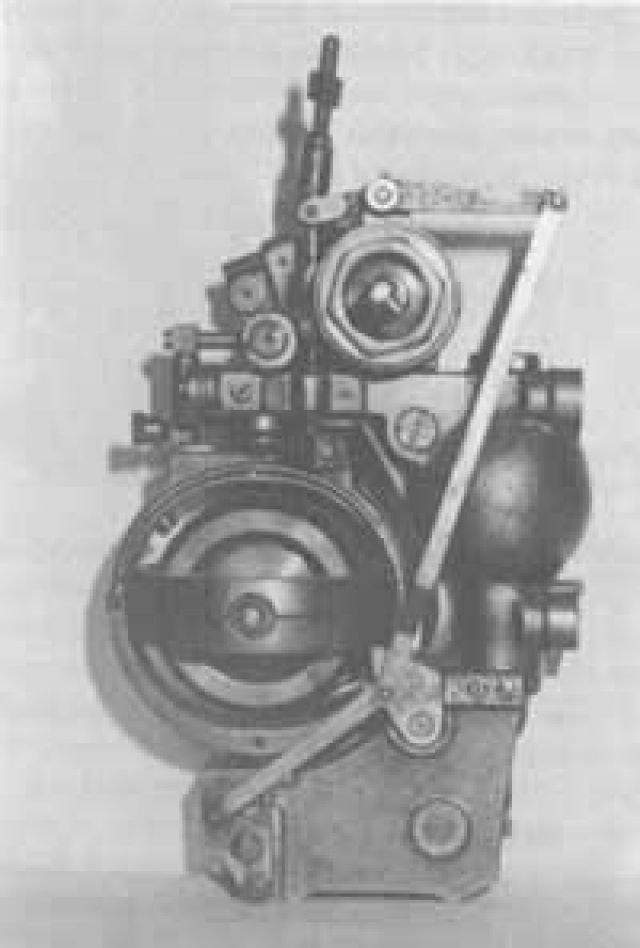

Tu mam przykład żyroskopów z niemieckich torped.
1)

[mac]

2)

[dago]

To jest kula żyrokompasowa(żyroskopowa), chyba prod. rosyjskiej, w środku powinny być żyroskopy, dlatego takie ciężkie. Kula pływa w elektrolicie którym wypełniony jest kociołek a żyroskopy wirując utrzymuja stałe położenie względem wszechświata" (zjawisko żyroskopowe). W ten sposób żyrokompas pokazuje kurs okrętu. Pozdrawiam

[dago]

Aha, jeżeli podasz obwód mierzony po podziałce może bedę mógł podać typ.

[Cyrograf15]

Tak na oko, wykonanie i elementy ruskie.
Wojtek

[mac]

Więc jest duże prawdopodobieństwo że pochodzi z polskich trałowców proj. 206 F ( stare blaszaki ). Otóż dowiedziałem się przed chwilą że były na nich Kursy 4. Większoś z nich została złomowana we Władysławowie, inne w polskich portach, a jeden niedawno zatonął w porcie w Helu i leży tam do dziś.
Pozdrawiam
mac

[dago]

mac, racja po tych fotach to 100% KURS 3 lub 4 albo AMUR (kule takie same Heruss a o różnicach pisałem wyżej). Fotki 2 i 4 rosyjskie litery. Mam w domu identyczną ale mniejszą od żyrokompasu GKU. Produkowane zdaje się od lat 50-tych. Dość dobre i małoawaryjne. Obecnie trudno z częściami, troche ma SMW (stocznia). Cholera nie mam cyfrówki bo bym dodał zdjecie mojej. Aha, pomyślę o torpedach mac :-). Pozdrawiam

[magnus]

Dzięki za informacje!

Średnica wynosi ok. 78 cm, oprócz podziałki nie widać dodatkowych oznaczeń. Nie próbowałem jeszcze dostać się do środka kuli, bo wygląda ona na konstrukcję nierozbieralną.
Co do miejsca znalezienia, to kula leżała sobie na plaży w Stegnie i przytargałem ją stamtąd w niedzielę. Może pochodzi z SdKfz, który został niemalże dokładnie w tym samym miejscu wydobyty przed miesiacem??? (he, he!!!).
A tak serio to ciekawi mnie, czy jest to urządzenie cywilne czy wojskowe? Pewnie jest faktycznie produkcji radzieckiej lub rosyjskiej - morze u nas wyrzuca czasem różne ciekawe rzeczy z tamtych okolic.

Pozdrawiam!

Maciek

[Heruss]

witam wszystkich
Widze ze dyskusja na temat identyfikacji koli zyrokompasu zmienila sie w dywagacje na temat meteorologi :)
Fajnie ze wrzuciles lepsze zdjecia, ale niestety nadal ciezko stwierdzic pochodzenie, mi to wyglada na niemieckie, ale to tylko gdybanie, widzialem jakies 6 lat temu podobne ustrojstwo na wydziale nawigacji Wyzszej Szkoly morskiej w Gdyni(teraz Akademi Morskiej), ale rozebrane, pochodzilo z Uboot'a, mieli tez zyro z torped jako pomoce dydaktyczne.Nie pamietam rozmiarow ale na 100% w srodku znajdziesz odpowiedz skad to pochodzi, ja bym na twoim miejscu juz sie do tego dobral.
Heruss
PS.mozesz sprobowac na AM w Gdyni wyslij im mail'a z fotkami np do prof.Łączynskiego czy jakos tak, super czlowiek napewno pomoze.
A nie wiem czy wiecie ze na Darze Pomorza do tej pory maja agregaty z uboot'ow, a na zajeciach z Maszyn iNapedu robi sie cwiczenia na pradnicach AEG oczywiscie tez z uboot'ow :)

[Heruss]

hej

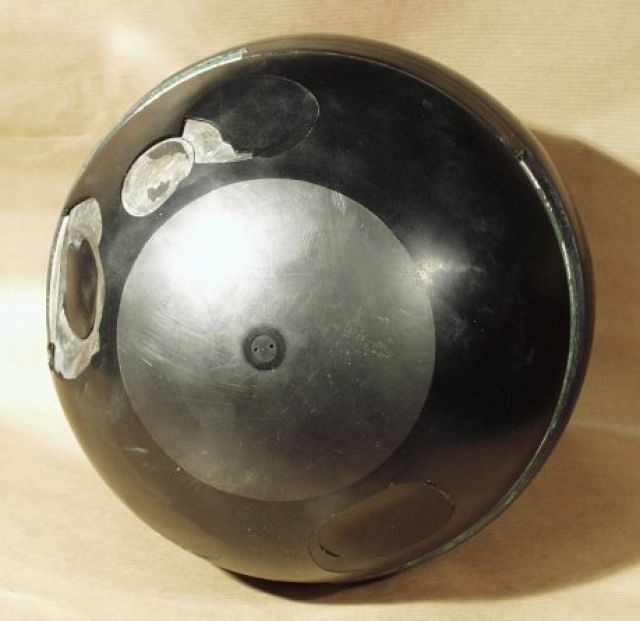

jest rozbieralna, na 2 zdjeciu od spodu jest sruba taka z dwoma otworkami na specjalny klucz ,sprobuj to odkrecic i zobacz czy sa jakies oznaczenia.
Heruss
