Polskie trałowce rzeczne

[czesław.g]

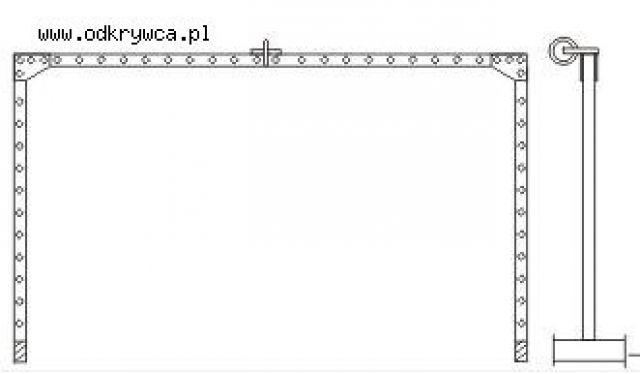

To co zaznaczyłeś to jest rama do holowania tylko widoczna pod innym katem niż na jednostkach obok stojących , rysunek pochodzi z 4 arkusza planów .
Jak znajdę wolny czas to pojadę do Gdyni i zrobię parę zdjęć Batorego ale nie wiem kiedy to będzie

[malpa]

Czesławie nie ma pośpiechu. Dziękuję za zainteresowanie tematem.Może ta wizyta rozjaśni problem.

[G_rzesio]

Witam

Czesławie,czy zwróciłeś uwagę na konstrukcję rufy podnoszonego przez dźwig trałowca? (film na youtube)

Wydaje mi się,że cała konstrukcja kadłuba oparta jest na wzdłużniku środkowym,który to wystaje poza poszycie dna.
Na rufie przechodzi w pionową tylnicę,do której przymocowane są wsporniki trzonu sterowego.
Ster zaś ma kształt prostokąta.

Zwróć uwagę również na kształt otworu w osłonie pędnika.

I jeszcze jedna rzecz - czy istnieją jakieś informacje dotyczące kształtu dziobu ? Dokładniej - czy dziobnica była pionowa ?

[p11c_]

Czy ktoś wie na jakiej wysokości powinien być w tych trałowcach pokład ?

[formoza58]

Jeden z trałowców bocznokołowych po wydobyciu przez Sowietów.

[formoza58]

Piękny model jednostki...

[formoza58]

[formoza58]

Zrzucanie " rybki", w latach dwudziestych.

[ptasznik]

Wydobyty trałowiec od rufy.

W

[formoza58]

Jw.

[formoza58]

Mało, bardzo mało materiału odnośnie obu typów trałowców.

trałowce bocznokołowe w szyku torowym.

[formoza58]

Kolejny model trałowca bocznokołowego.

[formoza58]

W dniu 8.09.2010 o 22:20, czesław.g napisał:

To co zaznaczyłeś to jest rama do holowania tylko widoczna pod innym katem niż na jednostkach obok stojących , rysunek pochodzi z 4 arkusza planów .
Jak znajdę wolny czas to pojadę do Gdyni i zrobię parę zdjęć Batorego ale nie wiem kiedy to będzie

Rama widoczna na jednym z trałowców.

[ptasznik]

Skoro w temacie znalazły się zdjęcia modeli trałowca pancernego z wieżą typu ''Ursus'' warto też dodać zdjęcie takiego trałowca z wieżą znaną z rysunków projektowych.

Można też dodać, że górna płyta kazamaty ma mniejsze wymiary niż łożysko na którym obracała się wieża samochodu pancernego wz.29. Nie jest przy tym pewne, czy wieża używana na kutrach i kanonierkach miała taka sama podstawę, czy też nie była jeszcze większa.

[formoza58]

No tak, faktycznie. Zapomniałem o tym zdjęciu. Chyba jedyne do tej pory. Tutaj faktycznie zadziałała tajemnica wojskowa.

[formoza58]

Śródokręcie i część rufowa trałowca typu T5, z " maszynką" w wieżyczce, jako jedynym uzbrojeniem.

[ptasznik]

Nie wiem kto i kiedy wykonał ten rysunek. Wieża sztucznie dopasowana do reszty.

[formoza58]

Ja również nie wiem. A tutaj rysunek tego trałowca w służbie sowieckiej. Wyjęto polski, zastąpiono i dodano  nkm 12,7 mm

[ptasznik]

Tak piszą, choć chyba dorabiają do tego co piszą u nas. Mogli dorobić DSzK, ale wymieniać nie mieli co, bo w obserwacyjnej nic nie było.

[formoza58]

Powtarzają i u nas i nich z jakiegoś rysunku " matki" i trwa to przez lata. Ale są przecież rysunki techniczne z epoki, jest to jedyne do tej pory zdjęcie wrzucone ostatnio przez Ciebie. Pora więc na weryfikację, ale niestety jej nie ma. Nawet w najnowszych publikacjach.

[ptasznik]



W WLU tom 204 o LKU było się ukazało to zdjęcie. W podtytule o wieżach typu ''Ursus''.

Sam je pierwszy chyba dałeś do Flotylli, ze dwa lata temu.

[formoza58]

No to dobrze, ze mi o tym przypomniałeś. Dwa lata. Od tamtego czasu w rysunkach nie zmieniło się nic, nadal funkcjonują  .

[ptasznik]

To może warto dodać rysunek ''Jak NIE było'' i ''Jak było''.

[formoza58]

Ja ten wątek przypadkiem znalazłem i dobrze się stało, ponieważ chciałem otworzyć  min. o trałowcach. A tak można na jego bazie uaktualnić. Oczywiście, masz rację... Jak nie było, a jak było.

[ptasznik]

Na zdjęciu jest taka sama wieżyczka z otworami obserwacyjnymi zakrywanymi klapami.

52 minuty temu, ptasznik napisał:

W WLU tom 204 o LKU

Jest ciekawe zdjęcie z Kijowa. KU 7, któryś KM i zdaje się przerobiony trałowiec pancerny.
