Polskie trałowce rzeczne

[cieciwa]

Czy są gdzieś jakieś informacje o ww jednostkach?
Poza mizernej jakości planikami i danymi technicznymi nie znalazłem nic.
Przepraszam, w starszych rocznikach ŻP były barwne plansze.
Ale czy zachowały się jakieś zdjęcia ?

[AnKon45]

2-3 fotki nienajlepsze (słabe) w pozycji: J. S. Dyskant, Flotylla Rzeczna MW 1919-1939, Warszawa 1994, bez fotek może byc kilka informacji w pozycji: I. Bieniecki, Flotylla Rzeczna Polskiej MW w Pińsku w latach 1925-1939, Toruń 2006, bodaj jakies planiki były w Morzu", jak znajdę to wyślę.

[czesław.g]

Trałowiec rzeczny typu T-1

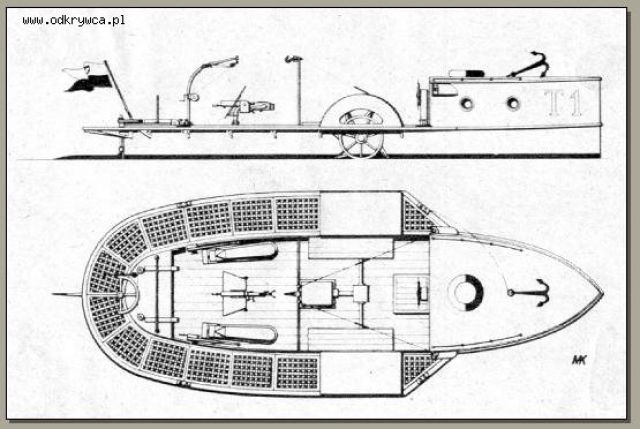

[czesław.g]

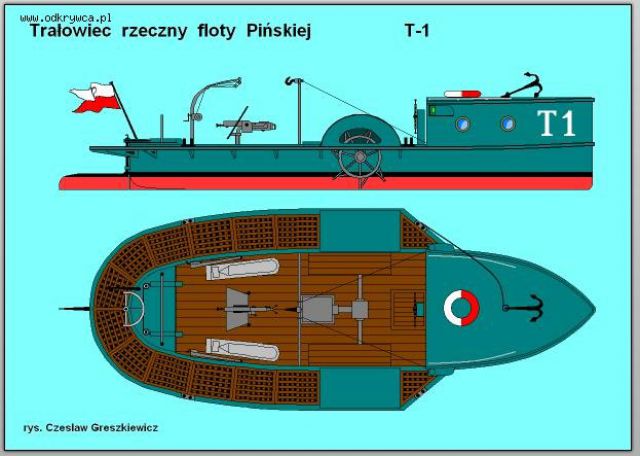

Moja kolorowa grafika

[czesław.g]

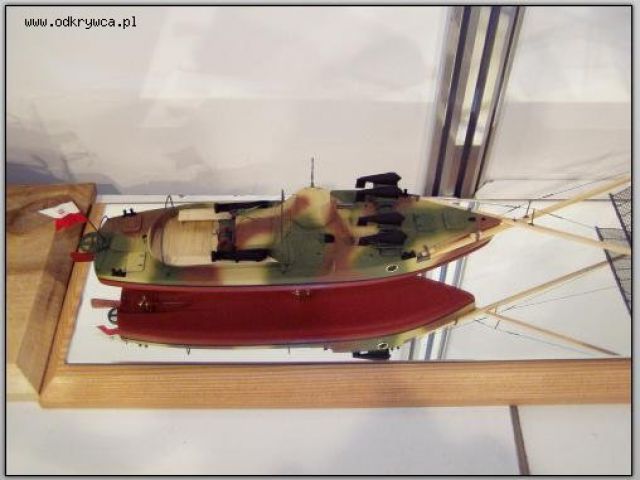

Model trałowca jaki znajduje się w Muzeum Marynarki Wojennej w Gdyni

[czesław.g]

W Modelarzu nr3-1997 roku jest plan trałowca T-5-T-7
właśnie takiego jaki zamieściłem powyżej

[LeszekS]

Jest trochę na stronach:
http://www.rzeczna2004.republika.pl/
http://marynarkawojenna.pl/
http://www.kartonwork.pl/forum/album_personal.php?user_id=834&sid=5c6931f9277dffcc6247f94c61e536fb

[cieciwa]

Czesławie ....
Ten model który jest MMW to nie jest ten trałowiec o który mi chodzi. To co jest zaprezentowane to owszem T-1 ale od 1935 roku. Wcześniej oznaczenie T-1 nosił ten który mnie interesuje.
Nie, przepraszam :)
Interesują mnie oba, zwłaszcza ich linie teoretyczne.

[bodziu000000]

Pod ręką mam na razie tylko zdjęcie trałowca rzecznego T5 (eks T1)

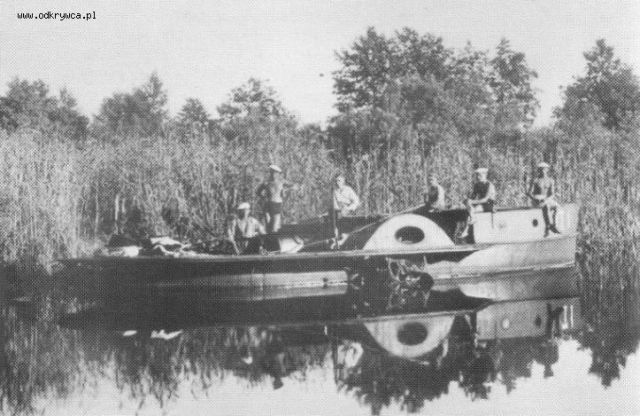

[malpa]

plany T 5 byly publikowane w Modelarzu

[cieciwa]

Sądzę, że ten link wystarczy za całość odpowiedzi :)

http://www.mikromodele.fora.pl/polski-tralowiec-rzeczny-t-1-t846.html

[cieciwa]

Przepraszam, że odświeżam, ale czy można prosić to zdjęcie w większej rozdzielczości na maila: sas@agh.edu.pl

[Kuba_70]

Odświeżę trochę, bo może ktoś ma ochotę zobaczyć trałowiec typu T na filmie- od 20 s.
http://www.youtube.com/watch?v=SuPAwsEzRvs

[czesław.g]

W ostatnim numerze Modelarza czyli nr 7-2010r ukazały się pierwszy arkusz planów Trałowca T-1 mojego autorstwa

[cieciwa]

Kiedy kontynuacja ?
W następnym numerze?

[czesław.g]

Dziś rozmawiałem z redaktorem Modelarza i potwierdził ze następne arkusze będą w kolejnym numerze

[cieciwa]

Mam przed sobą.
Naprawdę ładne ...
Szkoda tylko, że zostały podzielone na dwa numery - mnie to wygląda na wymuszanie schodzenia nakładu :(
A plany piękne.

[malpa]

Czesławie mam pytanie .Na jakich materiałach oparleś sie rysując linie podziału blach i ilości nitów.Na fotce z Modelarza można dopatrzyć się lini podzialu ale z ilością nitów to już mam kłopot.

[czesław.g]

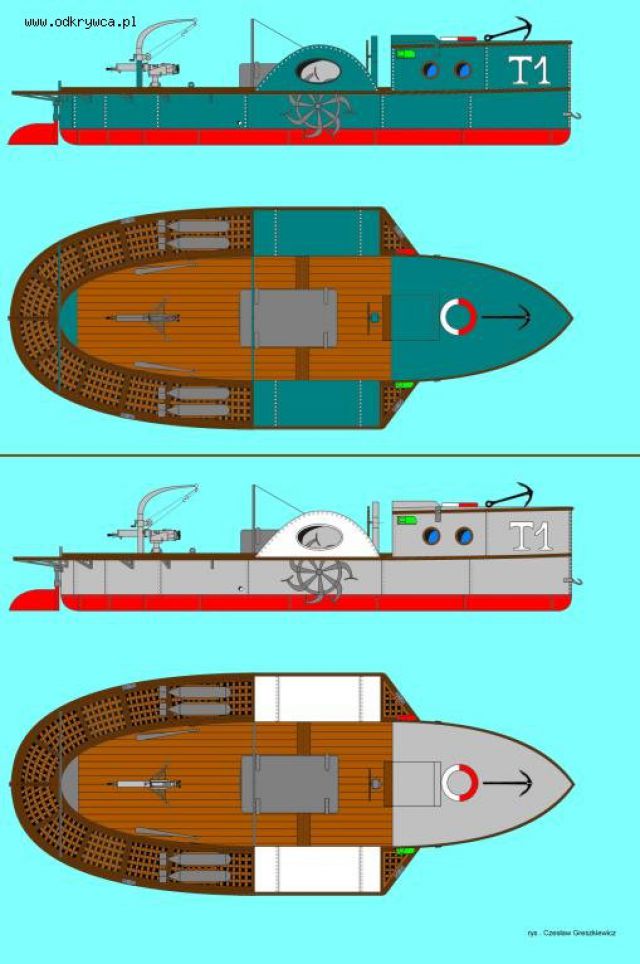

Dwa warianty malowania trałowca typu T-1 .

[czesław.g]

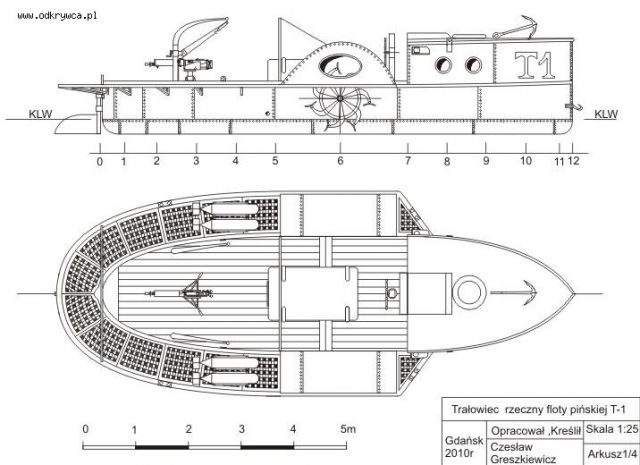

Arkusz planu T-1 jaki ukazał się w Lipcowym numerze Modelarza

[malpa]

Czesławie wszystko ładnie wygląda ale ja nadal nie dostałem odpowiedzi na moje pierwsze pytanie o nity.
Przy okazji zadam następne pytanie .Na jakich materiałach opierałeś się rysując wnętrze i przekroje konstrukcji trałowca ?
Zaczynam podejrzewać że jest to Twoja własna interpretacja.

[czesław.g]

Tak wygląd wnętrza to moja interpretacja ale na podstawie tego zdjęcia które wykadrowałem z zdjęcia jakie ukazało się na allegro , a na pierwsze odpowiedziałem w drugiej części planów do opisu malowania jaki ukazał się w Modelarzu .

[cieciwa]

Analizując plany wychodzi mi, że interpretacja" Czesława jest akceptowalna. W sytuacji kiedy jedyne co mamy to te kilka zdjęć - różnej jakości.

W przyszłości kiedy - być może - pojawią się jakieś inne materiały zawsze będzie można plany poprawić.

[cieciwa]

Ajaj ... [nie można edytować swoich postów]

Mnie bardziej interesuje ten dziwny element, który najlepiej widać na pierwszym z lewej trałowcu - ten między lewą osłoną koła łopatkowego a lewą burtą (jako taką ciemna pionową kreskę) - zaznaczone na czerwono.

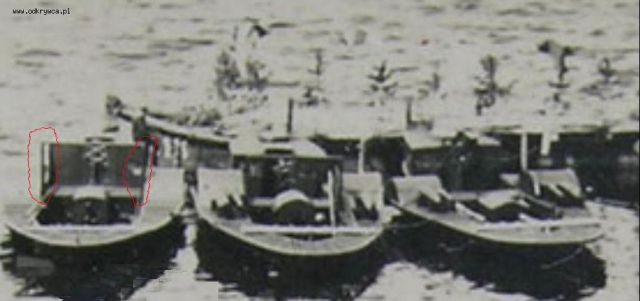

[malpa]

Czesławie dziękuję za odpowiedź .To mnie zadowala .
Odnośnie nitów mam taką sugestię .W Muzeum Marynarki Wojennej znajduje się Kuter Pościgowy Batory .Został zbudowany w 1932r. i poszycie jego kadłuba jest nitowane Na jego podstawie można domniemywać że podobne rozwizanie zostało zastosowane w trałowcach .Sugerowane przez Ciebie 3cm nity są dosyć toporne i nie widać ich na archiwalnych fotkach kadłuba .
Czy w ramach wolnego czasu i chęci mógłbyś dokonać pomiarów nitów na Batorym i przedstawić nam to rozwiązanie?
Z opisu rysunku wynika że jesteś mieszkańcem Gdańska.
Może ktoś z internautów z Trójmiasta może pomóc w tym temacie
