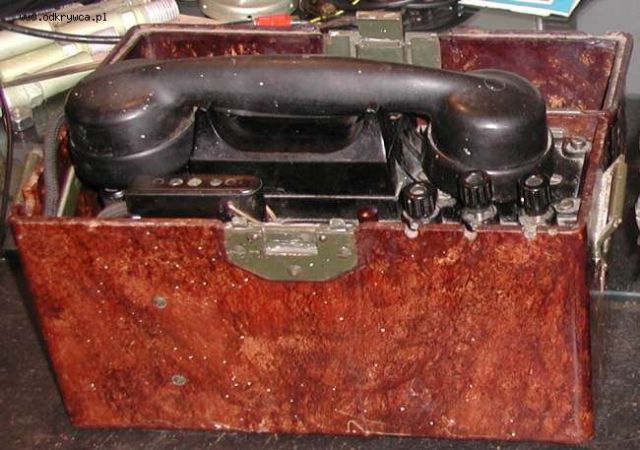

Niemiecki telefon polowy

[fiku]

ap-36

[fiku]

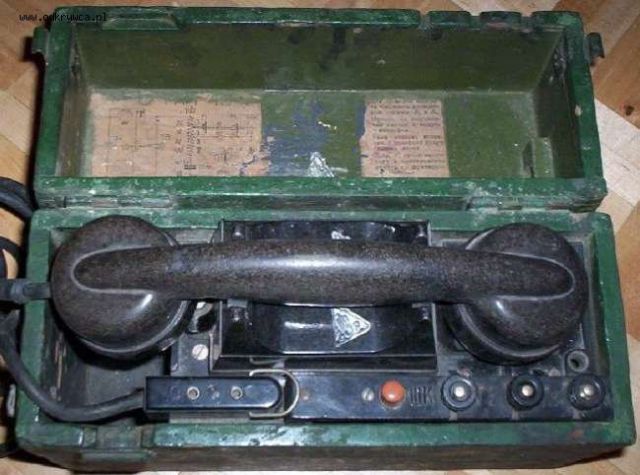

wojenny rosyjski Taj

[fiku]

i środek z prądnica identyczna jak w AP-36

[fiku]

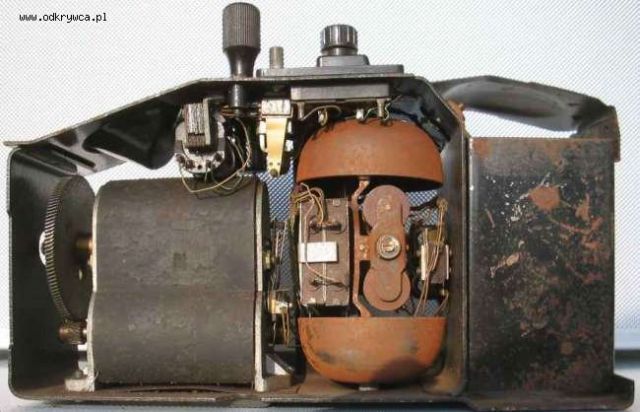

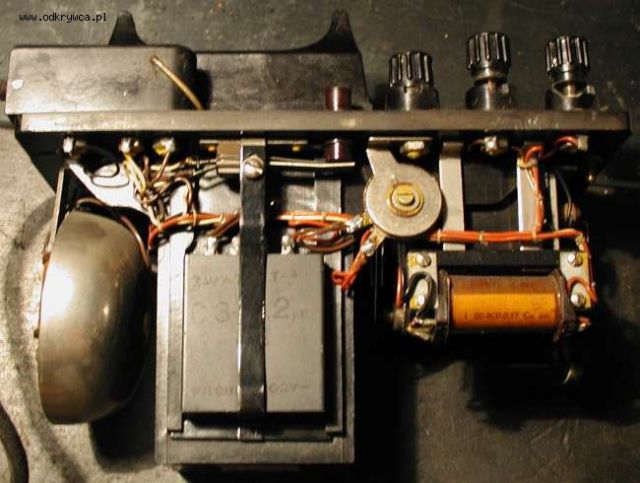

środek niemieckiego FF-33, jak widać TAJ niewiele mam z nim wspólnego

[fiku]

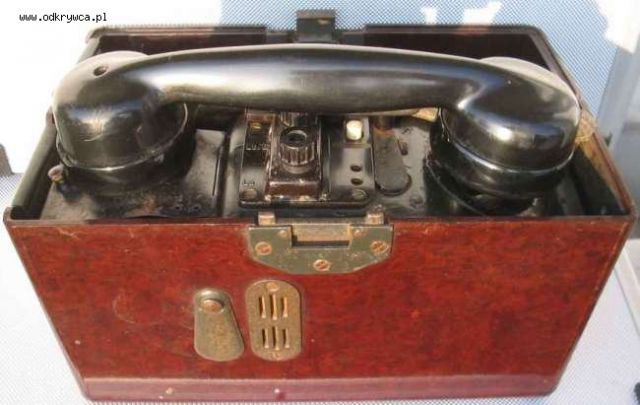

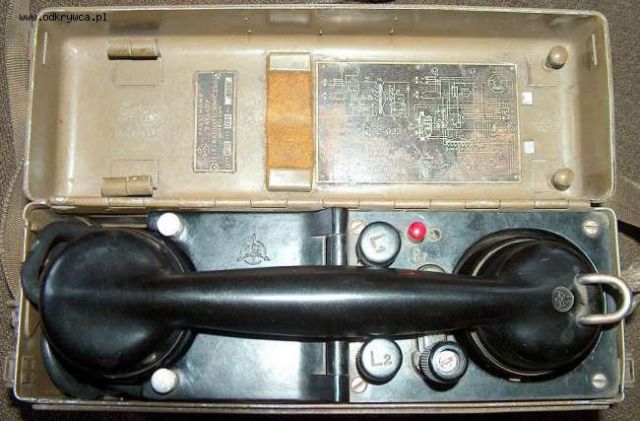

Powojenny FF-33 z Radomia z słuchawką pochodną od Ap-36

[fiku]

środek Ap-48

[fiku]

Ap-48 czyli pudełko FF-33, środek rosyjskiego Taj-a i słuchawka od Ap-36.
To protoplasta całej serii polskich taj-ów i MB.

I konia z rzędem temu kto dojdzie ostatecznie kto co skopiował.

[fiku]

A żeby zamieszac już całkowicie to jeszcze dorzucę poprzednika Taj-a czyli rosyjskiego UNA-I-43
z nowym typem pradnicy

[fiku]

I jeszcze wcześniejszy UNA-30 ze starszą prądnicą.
Stąd moja teoria że pradnica TAJ-a jest polskiego pochodzenia.

[Hindus]

Parę miesięcy temu doszliśmy z kolegami z grupy rekonstrukcyjnej, do wniosku, że warto było by posiadać na stanie grupy przynajmniej jeden oryginalny niemiecki telefon polowy, który byłby ciekawym urozmaiceniem w rekonstrukcjach statycznych (dioramach).
Z racji wykonywanego zawodu, temat jest bliski memu sercu, więc zacząłem poszukiwania. Prawie kompletny egzemplarz (brak było tylko korbki induktora, no i pasa nośnego) udało mi się trafić w lutym tego roku. Za kilka złotych dokupiłem oryginalny wymontowany z innego egzemplarza induktor z korbką i w ten sposób ją pozyskałem – od strony technicznej telefon był kompletny. Mnie jednak zamarzyło się, żeby spróbować zrekonstruować małą sieć polową – czyli połączyć przynajmniej dwa telefony linią.
No i zacząłem szukać kolejnego egzemplarza. Okazało się, że trafiłem go (w jeszcze lepszym stanie) dość szybko.

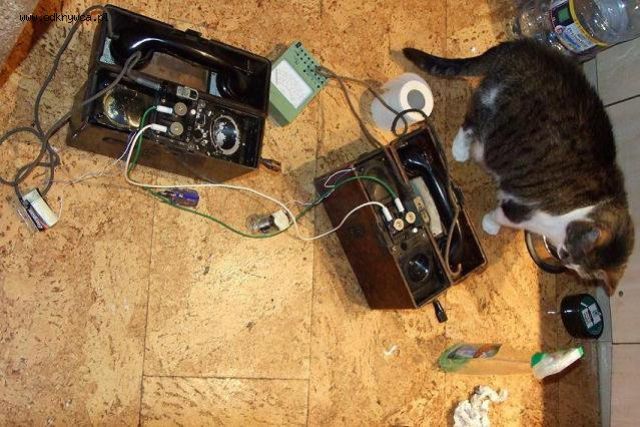

W zeszłym tygodniu wreszcie usiadłem na spokojnie do próby uruchomienia obu aparatów.
I muszę z satysfakcją powiedzieć, że moje działania uwieńczone zostały powodzeniem. Przez oba telefony można swobodnie rozmawiać. Niestety tylko w jednym z nich jak na razie dzwoni dzwonek – ale myślę, że jest to jak najbardziej do naprawienia. Dużą satysfakcję dało mi usłyszeć dźwięk dzwonka polowego telefonu sprzed 60 lat i porozmawiać przez niego:)
Drugi z kupionych przeze mnie aparatów okazał się sprawniejszy technicznie (mimo, że jego wygląd jest nieco gorszy – ma wyłamane tabliczki z kodem literowym na wieku futerału) - w nim nie musiałem nic wymieniać. We wcześniejszym musiałem dorobić styki mikrofonu w mikrotelefonie (słuchawce) (bo okazał się, że ktoś go ich pozbawił) i wymienić cały mikrofon na polski powojenny.
Obecnie tak wciągnął mnie temat niemieckiej łączności polowej, że zastanawiam się nad odtwarzanie w ramach naszej grupy „pajęczarza” – zwłaszcza, że udało mi się pozyskać plecakową niemiecką szpulę na kabel z kompletem pasów nośnych z końcowego okresu wojny oraz ładownicę łączności WH do pasa głównego. Kłopot mam tylko co nawinąć na tą szpulę, bo nit już nie produkuje obecnie kabli w oblocie nicianym :(

[huk 100]

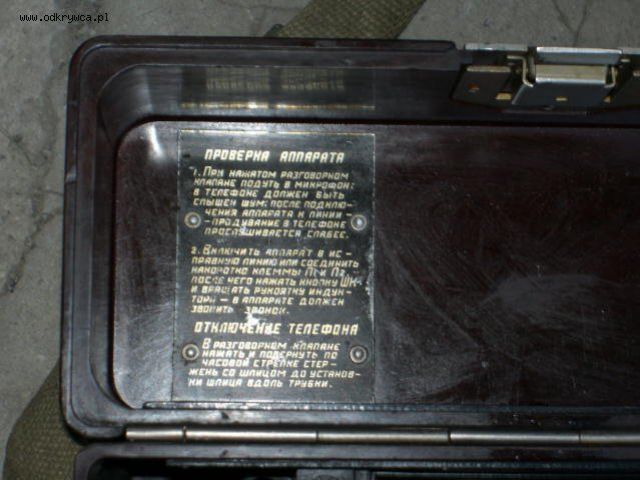

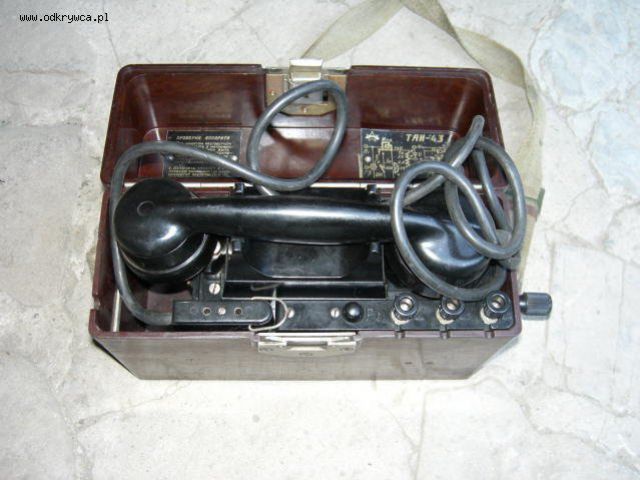

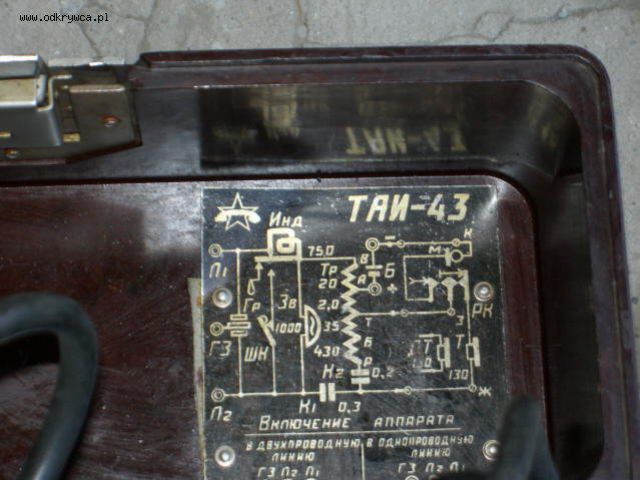

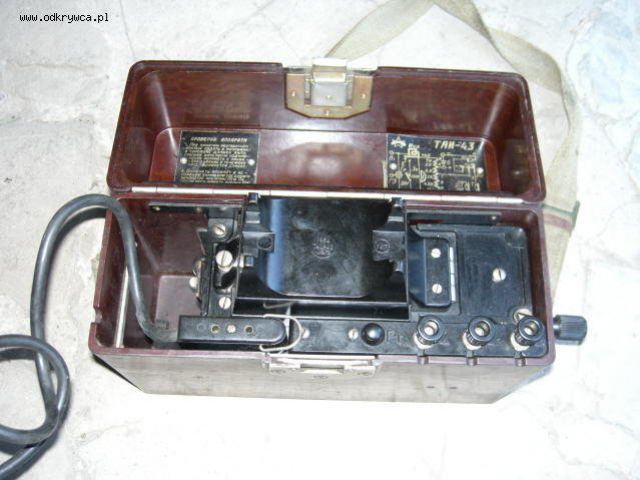

Taj-43-pozdro

[huk 100]

2

[huk 100]

3

[huk 100]

Hindus -Widzę że siedzisz w tym dobrze technicznie – powiedz jakie były napięcia dla tych wszystkich telefonów czy takie same ?

[huk 100]

i jak rowiązać problem akumulatorów -pozdro

[huk 100]

A w niemiecki jak zwieram styki i wciskam przycisk - poza kręceniu korbą to dzwoni . Czy to znaczy że będzie sprawny ?- wszystkie połączenia na słuchawce po sprawdzałem są ok. -pozdro

[ARKADIO.IE]

Witam Huk 100,fajny ten telefon:)Ty to masz farta.

Jaki masz numer?:)

pozdrawiam:)

[huk 100]

numer ???? ale czego heeheheheheh-pozdro

[kloki]

Witam.

A to moje telefony.

[fiku]

...A w niemiecki jak zwieram styki i wciskam przycisk - poza kręceniu korbą to dzwoni . Czy to znaczy że będzie sprawny ?- wszystkie połączenia na słuchawce po sprawdzałem są ok. -pozdro..."

W ten sposób sprawdzasz poprawność działania induktora i dzwonka. Czyli te elementy masz OK.
Jeśli włożysz teraz baterię to przy zwartych zaciskach i wciśniętym przycisku na słuchawce powinieneś słyszeć w słuchawce dmuchanie w mikrofon (jeśli oczywiście oba elementy są sprawne:)

Baterie do FF33 i Taj-ów miały po 1,2 V, starsze telefony (AP-27) miały czasami po dwie takie baterie.
Do TAJ-ów i FF-33 spokojnie można włożyć baterię płaską 4,5V (z kabelkami do podłączenia) i ładnie na nich działają.

[SPIDER]

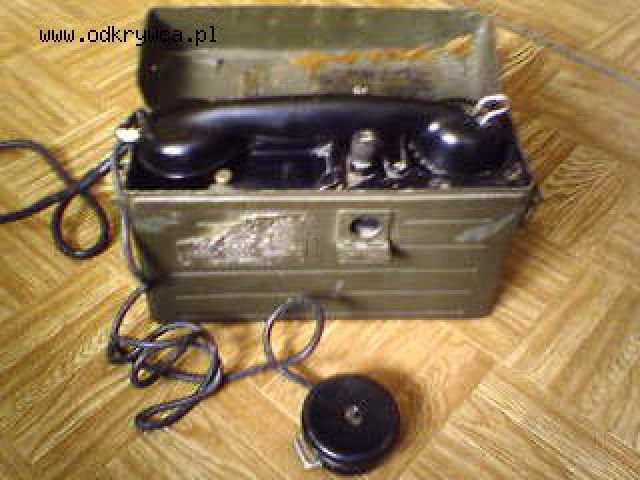

A TO MÓJ ZNALEZIONY .

[SPIDER]

zd1

[SPIDER]

jest

[VonBaronLuke]

Witam
Czy możecie poświęcic mi pare klikniec w klawiature na odpowiedz która ostatnio mnie dreczy i nurtuje!
Czy do telefonu polowego Taj 43 beda pasowac czesci do FF 33.

Z Góry dziekuje
