ME 109 - czy aby napewno?

[jahooo]

http://moto.allegro.pl/item145998657_czesc_silnika_od_mesershmitta_109_z_ii_wojnyswiej.html

czy ktoś może looknąć i ocenić?

[Szarubek]

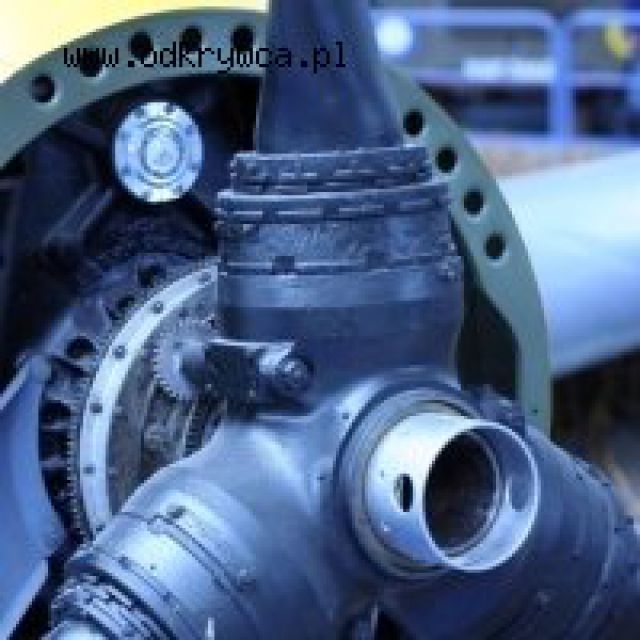

Przestawialne

[Szarubek]

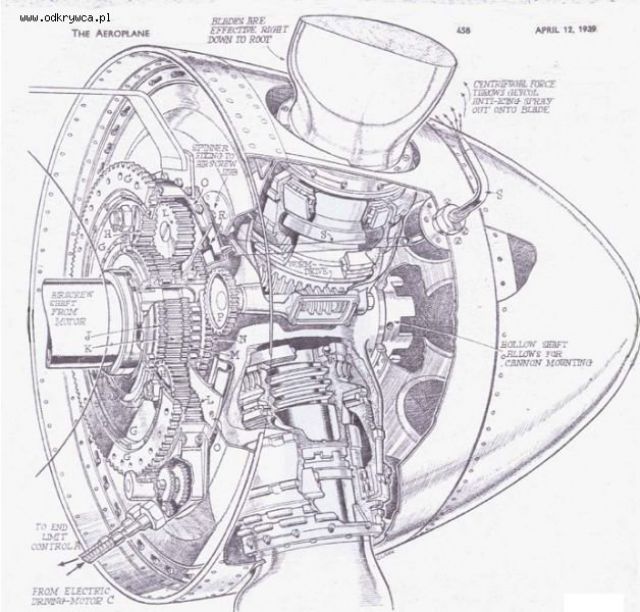

Dość złożone w budowie

[Szarubek]

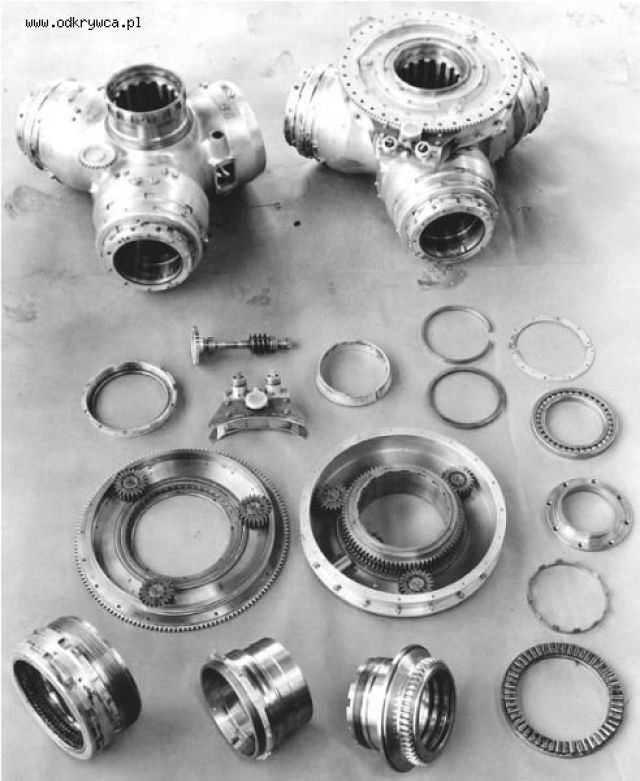

Po rozłożeniu na elementy

[jahooo]

http://moto.allegro.pl/item145998657_czesc_silnika_od_mesershmitta_109_z_ii_wojnyswiej.html

czy ktoś może looknąć i ocenić?

[Szarubek]

Wydaje mi się, że drewniane łopaty o dużej cięciwie miały śmigła zabudowane na późniejszych wersjach Me-109 (G i K)
Pozdrawiam - Szarubek

[Szarubek]

Nie czuję się mocny w identyfikacji niemieckich samolotów, ale to chyba rzeczywiście jest piasta trójłopatowego śmigła VDM z drewnianymi łopatami. Niech się wypowiedzą lepsi, w których wersjach Me-109 była stosowana.
Pozdrowienia - Szarubek

[slot]

witam niewygląda mi to na messera bo miał on przestawialne łopaty śmigła może to jakiś szkolny?

[Szarubek]

Piasta śmigła szkolnego samolotu nie ważyłaby 110 kg.

[jahooo]

Na podstawie porównania zdjeć dochodzę do wniosku, że przez wał śmigła przechodziła lufa działka lub WKM, ale samo śmigło jest chyba stałe. Gdzie można znaleźć taka konstrukcję? Większość samolotów myśliwskich, jakie znam, miały smigła przestawialne

[Szarubek]

Proszę szanownego państwa!

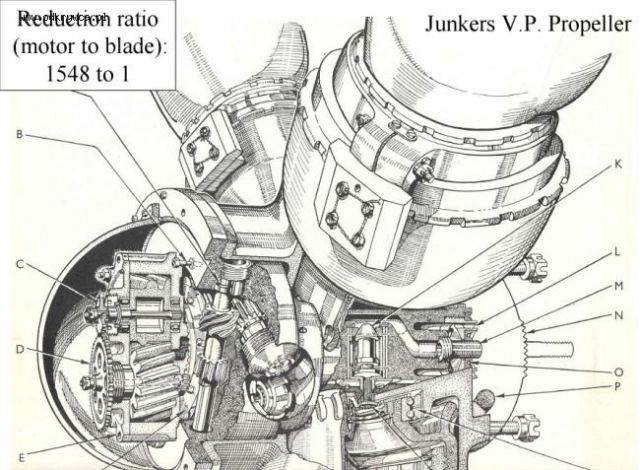

Zagadkę uważam za rozwiazaną. Jest to piasta śmigła Junkers VS-11, pochodząca prawdopodobnie z samolotu Ju-88 lub Ju-87.
http://www.arcticwar.com/report_july2003.html
Śmigło jest przestawialne, ma jednak inny mechanizm, niż VDM. Będzie to zapewne widać po demontażu.
Pozdrawiam - Szarubek

[Szarubek]

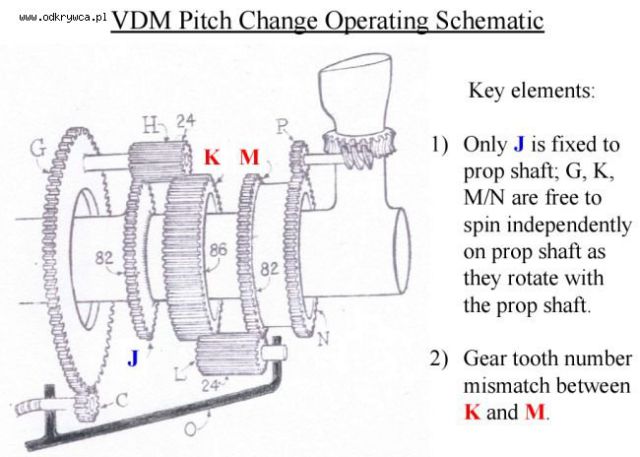

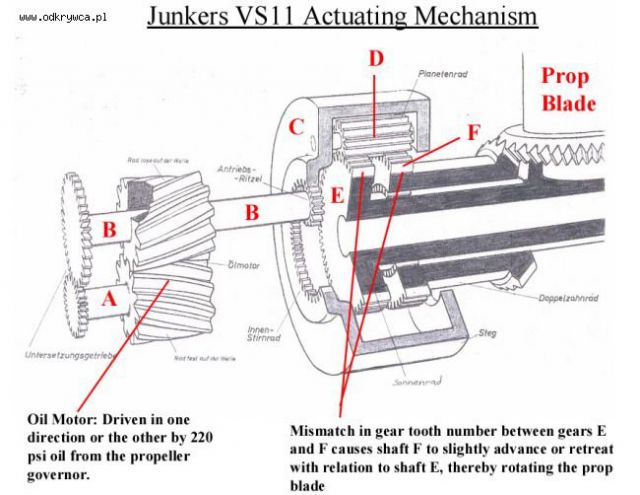

VDM jest przestawiane elektrycznie, a VS-11 hydraulicznie.

[Szarubek]

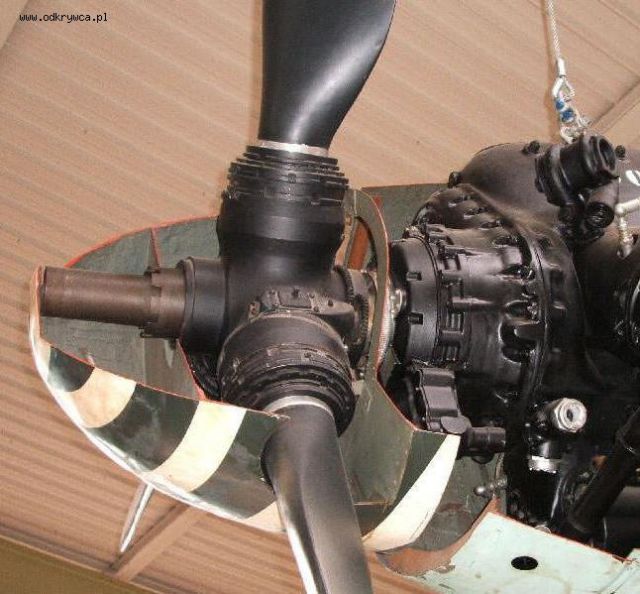

Podobne śmigło VS-5

[Szarubek]

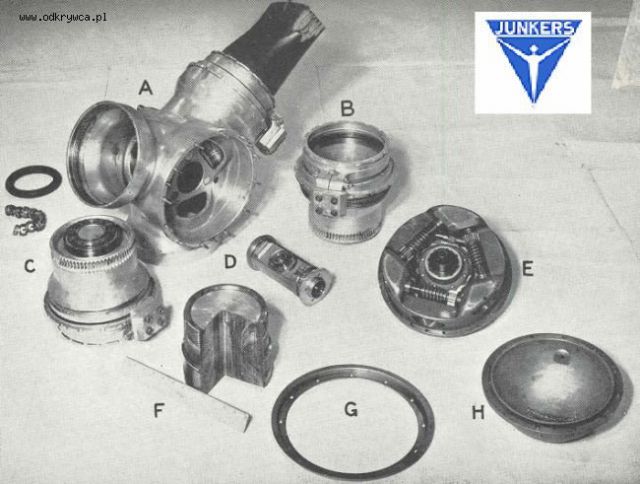

A powinno dać się rozebrać na takie elementy. Bez moczenia w nafcie może to być trudne ;-)
Pozdrawiam - Szarubek

[a.korbaczewski]

Me109

[goldfinger]

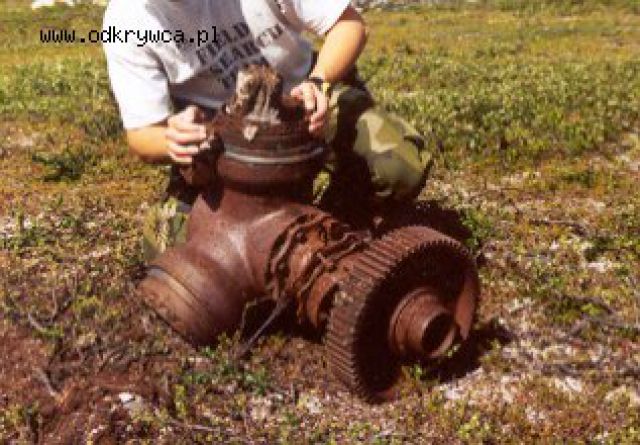

witam,może to zdjęcie coś wyjaśni
pozdr.
