pociski do polskich armat 75mm Schnaider

[pik78]

Mam ładna łuskę 75mm ,z czytelnymi napisami czarna farbą (tuż nad kryzą łuski)i pomyślałem sobie ze moze bym złożył kompletny pocisk( łuska,pocisk ) ...

Ma ktoś zdjecia jak wyglądały pociski uzywane w 75mm armatach typu Schneider ,w polskiej armii ,przed 1939 rokiem ?
Ile bylo typow pociskow do tej armaty ?
Jakich uzywano zapalnikow (moze jakies fotki zap )

Bardzo bede wdzieczny za fotki !!!

pzdr pik

[bjar_1]

Była fajna książeczka z serii ypy broni i uzbrojenia" o 75 mm armacie wz.1897. Były tam ładne rysunki pocisków i zapalników do nich używanych.

Pociski :

Szrapnel o ładunku tylnym wz.1897
Granat stalowy wz.1915
Granat stalowy wz.1917
Granat stalowo-żeliwny wz.1918
Granat półpancerny ALR/2
Granat pancerny wz.1910
Pocisk wskaźnikowy wz.15/35
Pocisk smugowy wz.1913
Pocisk smugowy wz.1913

zapalniki :

Zapalnik piorunujący uderzeniowy RYG wz.1918 natychmiastowy
Zapalnik piorunujący uderzeniowy wz.1899/1915 bez zwłoki
Zapalnik piorunujący uderzeniowy wz.1899/1915 z krótką zwłoką
Zapalnik piorunujący uderzeniowy wz.1899/1915 z długą zwłoką
Zapalnik piorunujący uderzeniowy wz.1899/1915 ze wzmocnioną sprężyną bez zwłoki
Zapalnik piorunujący uderzeniowy wz.1899/1915 ze wzmocnioną sprężyną z krótką zwłoką
Zapalnik piorunujący uderzeniowy wz.1899/1915 ze wzmocnioną sprężyną z długą zwłoką
Zapalnik piorunujacy o działaniu podwójnym A wz.1918
Zapalnik piorunujący rozpryskowy A wz.1916
Zapalnik o działaniu podwójnym wz.1897
Zapalnik o działaniu podwójnym wz.1918/1933
Zapalnik rozpryskowy wz.1916/1933
Zapalnik rozpryskowy wz.1913

Nie wiem które były używane w 1939 r. Info z w/w książeczki.

[Szczur]

http://niewypaly.poszukiwania.pl/forum/viewtopic.php?t=227

[okejos]

mam w chacie piekną wydmuszkę kartacz jak wróce to zrobie fotkę

[Forteca]

Raczej szrapnel :) - z kartacza to tylko sznurek trzymający kuleczki by został

[pik78]

Dziekuje bardzo ,czekam zatem na fotki wydmuszki .

pik

[pik78]

Dziekuje rowniez za emile ;)

[efes]

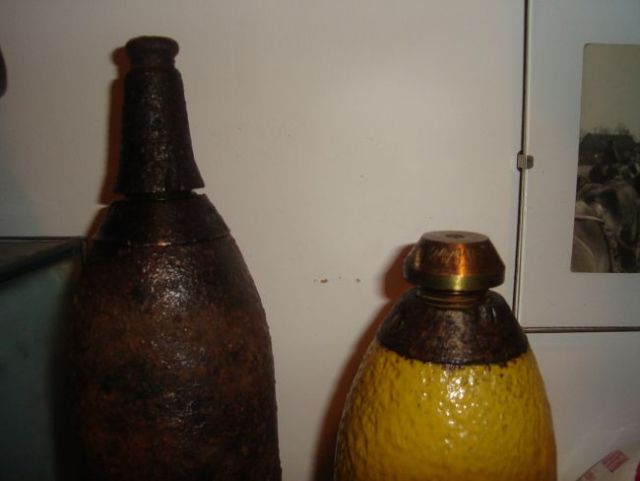

Podsyłam Ci coś takiego.pozdr efes

[AK77]

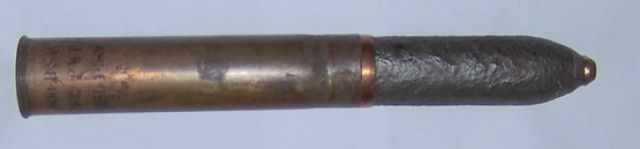

Oto i cały nabój.

Pzdr AK77

[pik78]

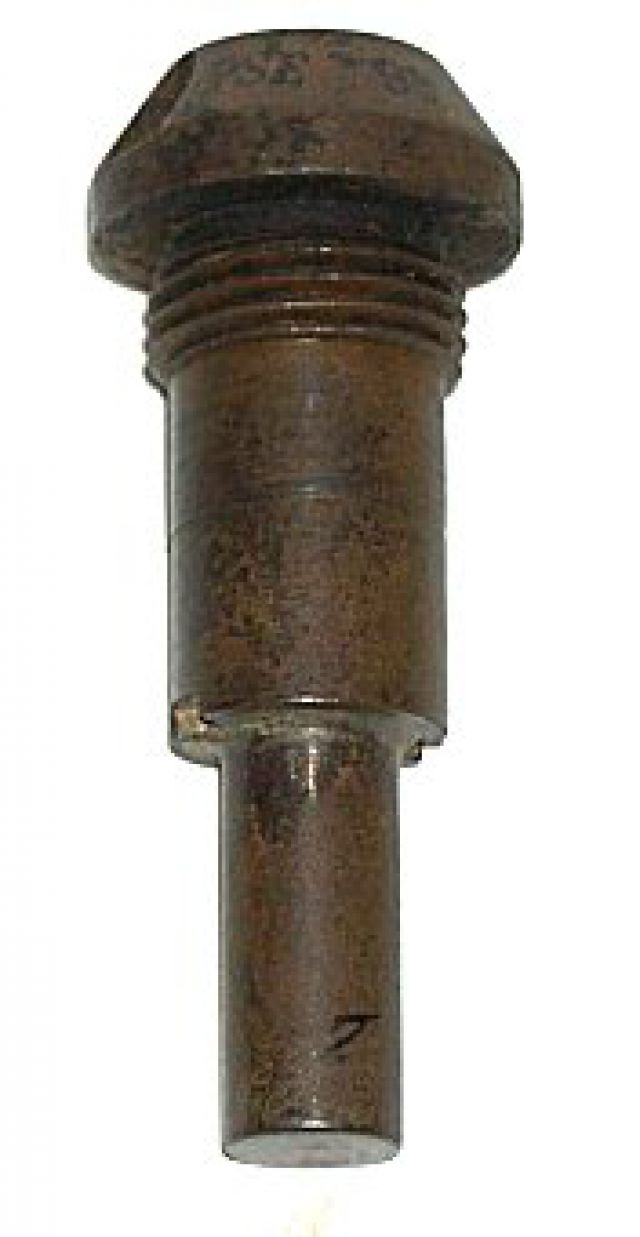

i jak sie domyslam ten łobuz z fotki rowniez do tego pocisku pasuje i był stosowany w Schnaiderach ?!

Wielkie dzieki za odpowiedzi oraz za fotki ,skany itp itd :)

pzdr pik

[Czarek]

zgadza się jak najbardziej pasuje do schneiderów:)

[vis1939]

http://chomikuj.pl/apor1/1-ARCHIWALNE-II+RP/A/Album+do+wykazu+nazw+amunicji,968471423.pdf
