radio

[yoony]

co to za radiostacje ???
moze ktos wie jakie powinny byc do nich masz ty?

[yoony]

2.

[Marek Jaszczołt]

Rozumiem, że szukasz tutaj FuG 11 do którego był używany 9 m maszt lub Fug 8 z 8m masztem ?
Ja nie wiem, ale to podpowiedź dla innych :-)

[yoony]

to juz ostatnia radiostacjia

[yoony]

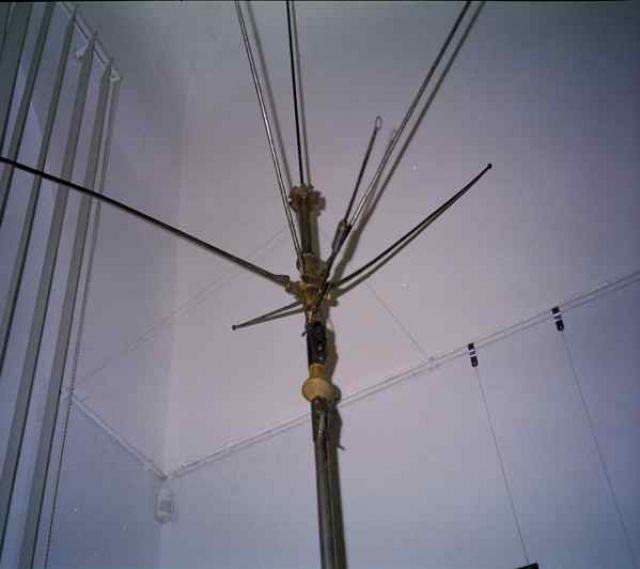

antena ma jakies 4 (moze 5) metry (1 serment +gwiazda )
z tym ze obok stoja jeszcze conajmniej 2 segmenty
tak wiec wyglada na to ze te 8 / 9 metrow osiaga

[yoony]

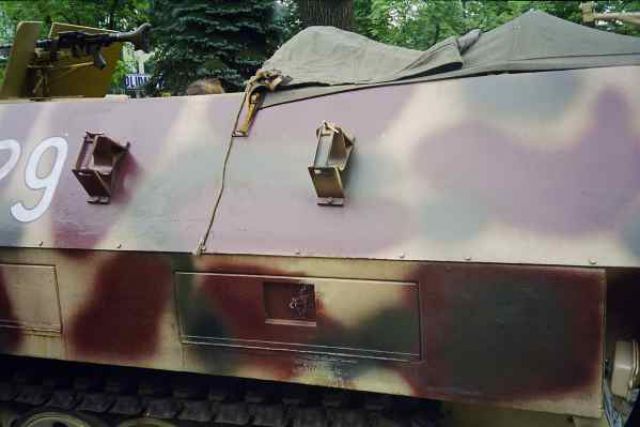

uchwyty z boku pasowaly by racej do masztu teleskopowego
bo jak w nich umiescic 3 rurki o srednicy okolo 3 cm?

[Grzesio]

No więc, jak na razie FuGa 11 ani śladu...

[yoony]

to moze jeszcze ktos wie do czego to mialo sluzyc
przy zalozeniu ze te radiostacje to miedzy innymi fug 8 z 8m masztem segmentowym
dodam ze sie obraca na osi ktora nawet widac w srodku

[Peter]

Radyjka komunikacyjne - niemieckie czasu wojny.

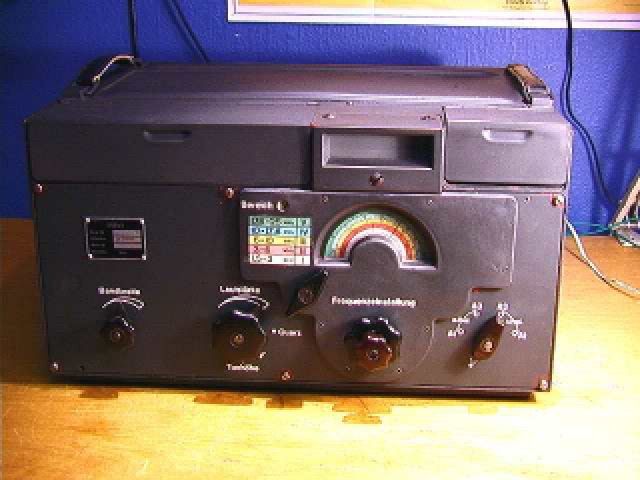

Fot nr 1 - odbiornik TORN E.b - 1935/36 - dł; śr kr do 6,9 MHz Wojska Lądowe
Fot nr 2 - odbiornik MwEc - WLąd
Fot 3 - chyba E25b ale tylko podobny Wojska Lotnicze

[Peter]

E52a

[Peter]

A wszystko dzięki koledze z Norwegii :
http://www.laud.no/la6nca/radio/index.htm

[Gość]

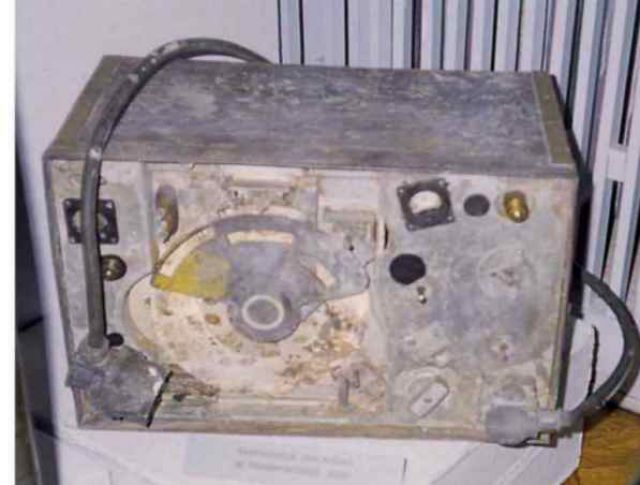

1. Torn E.b., odbiornik wchodzący w skład FuGa 11 SE 100 (0,1-7,1 MHz)

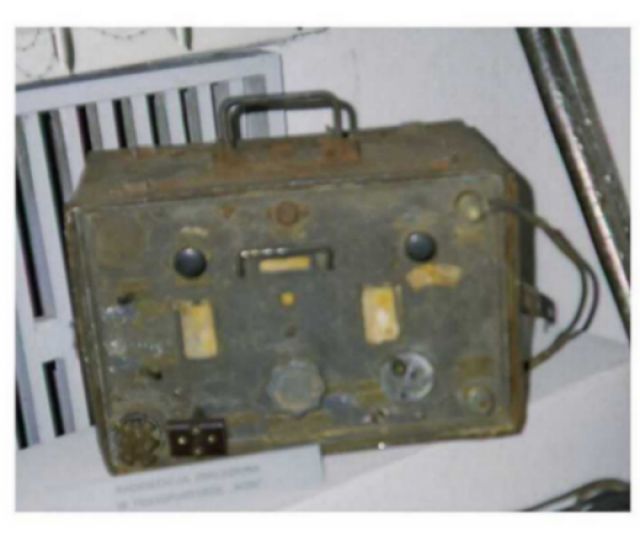

2. Mw.E.c. - odbiornik FuGa 12a SE 80 (0,84-3,0 MHz)

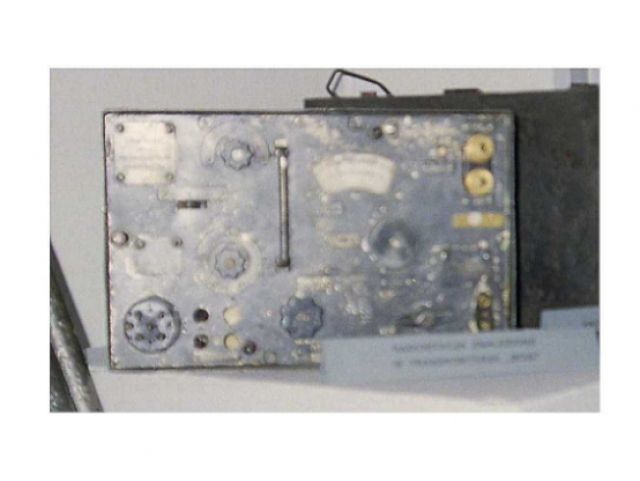

3. nadajnik 80 W.S.a (od FuGa 12a; 1,12-3,0 MHz)

Brak nadajnika FuGa 11 -100 W.S.

tak zidentyfikowano tez rzeczy w SDkfz 251 in polish museums"; wyd. Militaria

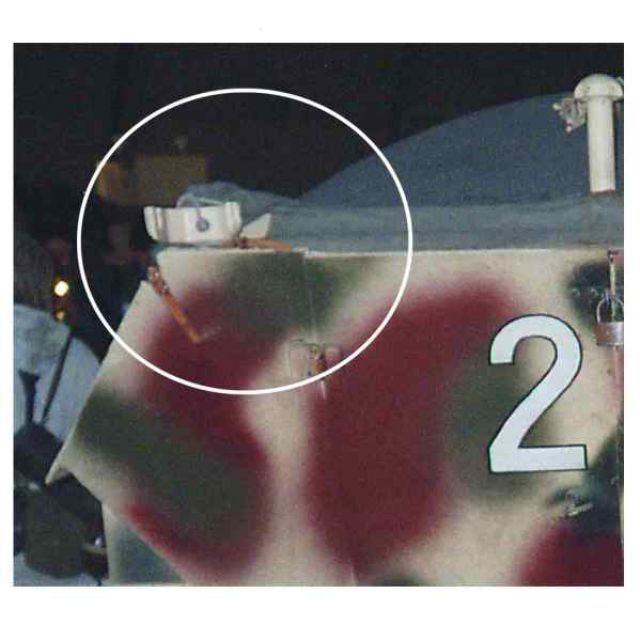

Pytanie - czy Rosi" miała też trzecie radio - normalnego FuGa 5, z przodu, przy miejscu kommandera. Stelaż jest...
pozdr
Wojtek

[yoony]

http://www.tigertank-h-e-181.com/radio_equipment.htm

[Marek Jaszczołt]

FuG12 był wyposażeniem pojazdów rozpoznawczych (standardowa 2m antena) - to sie kupy nie trzyma bo po co w takim wozie wysoka antena segmentowa z której można korzystać tylko w czasie postoju ?
Marek

[Grzesio]

No to moje trzy grosze:
Mamy na ekspozycji:
- odbiornik przenośny Torn.E.b (Tornister Empfänger b);
- odbiornik Mw.E.c (Mittelwellen Empfänger c);
- 100% nadajnik 30 W.S.a (30 Watt Sender a);

Z komponentów tych można zmontować następujące zestawy (podane częstotliwości nadawanie/odbiór):
- Fu 1 = Torn.E.b, antena prętowa 2 m, - / 0,1- 7,1 (0,1-6,97?) MHz, nasłuch w pojazdach dowódczych;
- Fu 4 = Mw.E.c, antena gwiazdowa 2 m, - / 0,84-3,0 MHz, nasłuch w pojazdach współpracy z artylerią, standard w czołgach dowódczych;
- Fu 8 = 30 W.S.a + Mw.E.c, antena rama lub gwiazdowa 8 m (1,8 m?!), 1,0-3,0 (1,13-3,0?) MHz / 0,84-3,0 (0,58-3,0?) MHz, podstawowy zestaw łączności na szczeblu dywizji panc.;
- Fu 10 = 30 W.S.a + Torn.E.b, antena rama lub gwiazdowa 8-10 m, 0,95-1,65 MHz / 0,1-7,1 (0,1-6,97?) MHz, pojazdy rozpoznawcze w stylu Sd.Kfz. 223 lub Pz.Sp.Wg. (Fu) P204(f);
- Fu 20 = 30 W.S.a + Torn.E.b, antena gwiazdowa 8 m, 1,1-3,0 MHz / 0,1-7,1 MHz, pojazdy rozpoznawcze j.w., ale i łączności jak np. Kfz. 17;
- Fu 22 = 30 W.S.a + Torn.E.b, antena gwiazdowa 8 m, 1,1-3,0 MHz / 0,1-7,1 MHz;

Przy założeniu, że na Rosi były tylko te trzy radiostacje i nic nie brakuje (tu uwaga - powinna być też standardowa radiostacja nadawczo-odbiorcza Fusprech montowana obok kierowcy, której w muzeum nie ma, a uchwyt na Rosi jest), daje to następujące warianty wyposażenia radiowego:
- Fu 8 + Fu 1;
- Fu 10/20/22 + Fu 4;

Wg C&D na Sd.Kfz. 251/3 montowano m.in. mastępujące zestawy:
- Fu 8 + Fu 5 + Fu 4 - łączność z czołgami i artylerią na szczeblu dywizji;
- Fu 8 + Fu 5 - łączność z czołgami na szczeblu dywizji;
- Fu 8 + Fu 4 - łączność z artylerią na szczeblu dywizji;
- Fu 7 + Fu 1 - łączność z samolotami i nasłuch;
- Fu 12 + Fu 11 - stanowisko dowodzenia.

Czyli w zasadzie nic się nie pokrywa, ale jak spojrzymy uważnie na parametry, okazuje się, że możliwy do złożenia na Rosi zestaw Fu 20/22 + Fu 4 pokrywa te same częstotliwości, co Fu 8 + Fu 4 i takoż wymaga 8 m anteny gwiazdowej - można więc wysnuć wniosek, że takież było przeznaczenie Rosi - łączność z artylerią, zresztą może Fu 20/22 to następca Fu 8 w ramach standaryzacji/unowocześniania sprzętu, ja tam nie wiem...

PS Jeśli zaś założymy, że jeszcze czegoś brakuje, to Rosi mogła posiadać też teoretycznie:
- Fu 9 - brak 5 W.S.;
- Fu 11 - brak 100 W.S.;
- Fu 12 - brak 80 W.S.a;
- Fu 24 - brak 15 W.S./E.b;
W każdym razie nie ma na Rosi ani śladu Fu 7 do łączności z lotnictwem - 20 W.S.d ani Ukw.E.d1.

Uchwyt na burcie trochę przypomina zaczepy do przewożenia teleskopowych masztów w poziomie, ale nie do końca - ze względu na złożoną dwiazdę i mechanizm rozsuwania masztu musiałby on być zamontowany na tych wspornikach, a nie wewnątrz nich.
