Stalowa wieża obserwacyjna - Stahlhochstand

[siekierz]

Witam !!!
W wędrówkach linią niemieckich umocnień Trójkąta Lidzbarskiego napotykam żelbetonowe podstawy wież obserwacyjnych - Stahlhochstand . Niestety nie znam przypadku cudownego ocalenia takich wież. Może ktoś z Forumowiczów posiada informacje na temat ich konstrukcji - schemat, rysunek, zdjęcie?
Z góry dziękuję za informacje
Serdecznie Pozdrawiam !!!
SIEKIERZ

[beaviso]

A masz może jakieś fotki, szkice tych podstaw betonowych?

[siekierz]

Witam !!!
Fotkę takiej podstawy można znaleźć na stronie www.fortyfikacje_pw.webpark.pl w dziale Trójkąt Lidzbarski.
Podstawa ma wymiar 3,4 x 3,4 m, w rogach po dwie śruby do mocowania podstaw wieży oraz posiada widoczną na zdjęciu niszę być może na sprzęt techniczny. W poblizu budowano zazwyczaj schron dla załogi.
Znalazłem następujące symbole katalogowe wież:

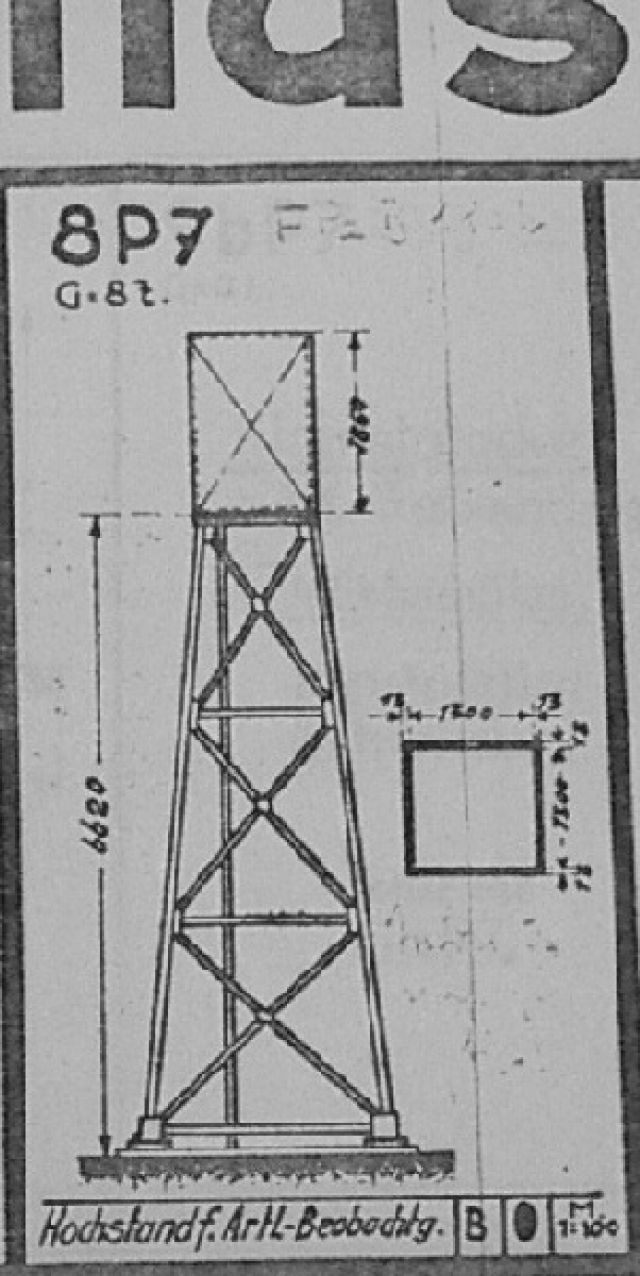

008P07 Stahlhochstand für Artillerie Beobachtung
022P07 Stahlhochstand für MG
058P08 Stahlhochstand für Artillerie Beobachtung
070P09 Stahlhochstand für Artillerie Beobachtung
402P09 Stahlhochstand für MG
- niestety żadnych zdjęć, szkiców i rysunków.
Może ktoś się już spotkał z tym tematem ???
Serdecznie Pozdrawiam !!!
SIEKIERZ

[Forteca]

Wszystko jest w O.K.H. AHA Jn Fest/III. coś czuję, że po niemieckiej instrukcji o lawetach, optyce i M19 to będzie nastepne do druku :)

[@ndrew]

Czy O.K.H. AHA Jn Fest/III zawiera też komplet niemeickich kopuł i pancerzy?

Pzdr.
@ndrew

[Forteca]

Tak, inaczej to Panzeratlas 1. - kopuły, kazamaty, drzwi, osłony wentylacji etc.

[siekierz]

Dzięki serdeczne dla Fortecy !!!!!!!!!!
Trójkąt Lidzbarski to linia umocnień na której szczególny nacisk położono na pola obserwacji, stąd jest tu tyle elementów z tym związanych.

To kiedy się można spodziewać do druku Panzeratlas 1 !!!!
I jeszcze jedno pytanie. Spotykane na TL są umieszczone przy schronach nisze obserwacyjne. Takie rozwiązanie spotykałem. Podobnież istieją również betonowe nisze jako samoistne stanowiska obserwatorów. Prośba do Fortecy i nie tylko - czy posiadacie instrukcyjny szkic, rysunek a może zdjęcie takiego obiektu !!!
Serdecznie Pozdrawiam !!!
SIEKIERZ

[wiśnia]

Witam !!
Forteca czy posiadasz kompletny Panzeratlas 1.
Brakuje w moim kilku stron,czy była by możliwośc skompletowania go.
Serdecznie Pozdrawiam !! Wiśnia

[wiśnia]

Witam !!
Forteca czy posiadasz kompletny Panzeratlas 1.
Brakuje w moim kilku stron,czy była by możliwośc skompletowania go.
Serdecznie Pozdrawiam !! Wiśnia

[Forteca]

Pisz na priv, czy idzi ci o współczesne dzieło Fuhrmeistera (sonderheft Interfestu) czy też o któryś z Blatt oryginału ?

[waldi550]

Witam
Ponieważ jest tu mowa o wieżach obserwacyjnych chciał bym pokazać wieże ze Szczecineckiego podwórka.
Jest też tajemnica, dwie wieże obok siebie w wysokości powyżej 30 metrów ?? Na dodatek nikt nic nie wie na temat wyższej wieży ?? Dodaję że wszystkie wieże są na lini Wału Pomorskiego chronione przez cały zestaw schronów bojowych jak i dowodzenia.

http://szczecinek.org/forum/viewtopic.php?t=41
