Napisano

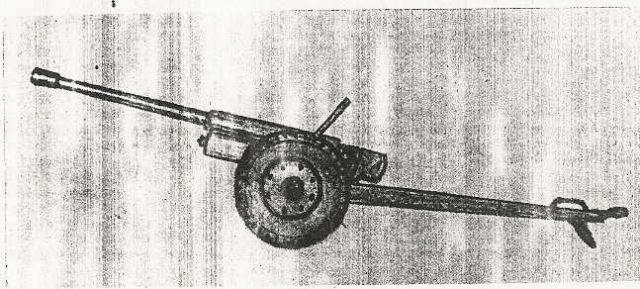

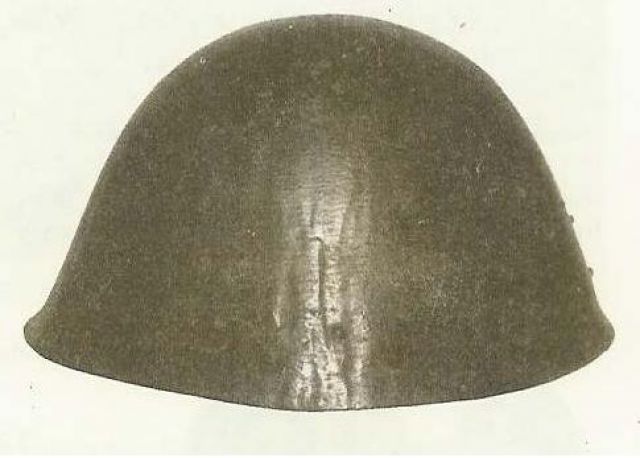

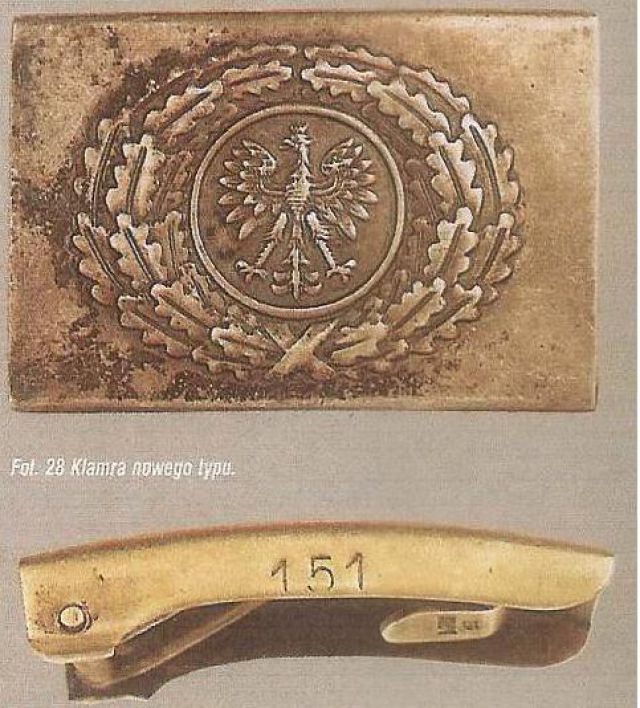

Sprzętu nowego pewnie nie będzie, to trochę fotek wyposażenia. Była szabla oficerska, teraz klamra do pasa dla żołnierzy.

Pozdrowienia

  • 1 month later...
Napisano

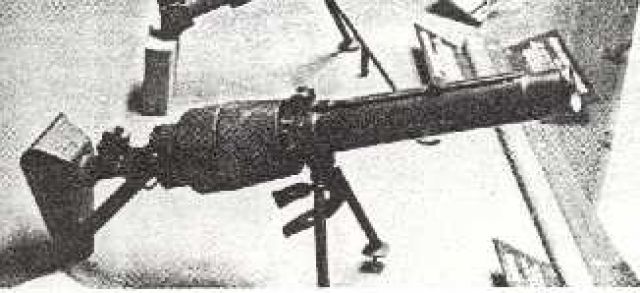

Z innego miejsca tego forum zdjęcie zamieszczone przez Gepharda, granatnik GP – prod. 12 szt. mimo, że był lepszy od granatnika wz.36 firma Perkun przerwała próby bo straciła płynność finansową (sprzedała wojsku to co miała - wz.30 , potem wz.36). Był 2 kg lżejszy, prostszy w produkcji , tańszy, regulator gazowy wokół lufy – może by wrócono do badań gdyby trzeba było rozwijać wz.36.
Wz.36 też co prawda był bardzo lekki i o świetnym zasięgu w porównaniu z konstrukcjami zagranicznymi, może japoński z gwintowaną lufą mu dorównywał ale mniejsza waga mniejsza kasa zawsze przemawiają do użytkowników).
Po wprowadzeniu wz.30,wz.36 przerwano prace nad granatnikiem z lufą gwintowaną.

W.i P .Słupczyńscy J. Mauro drukują jego fotkę w innym ujęciu i dosyć dobrej jakości z muzeum artylerii w USA.

Pozdrowienia

Napisano
jak my mogliśmy przegrać to wojnę w 39 :( tyle sprzętu poszło na marne obecne dokonania polskich zakładów w porównaniu z okresem międzywojennym to super stagnacja
Napisano
Niby tak, ale trzeba pamiętać ile procent budzetu panstwa szło wtedy na zbrojenia, a ile dziś...

Dziś też mamy fajne projekty. ale idą do szuflady, bo nie ma na nie kasy...
Napisano
W magazynie Morze" nr 3 lub 4 z 1976 roku ukazał się list Pana doc. mgr inż Stefana Ilkę na temat prac w Państwowym Instytucie Telekomunikacyjnym (PIT) nad zdalnie sterowaną łodzią. Opiekę nad opracowaniem i wykonaniem modelu pełnił dyrektor Instytutu prof. Jan Groszkowski. Projektantami byli : inż. Juliusz Keller (system zdalnego sterowani), inż. Olgierd Dzierżyński (łączność radiowa), inż. Stefan Ilka (lokalne sterowanie i próby modelu). Łódź była sterowana na odległość widzenia za pomocą typowego radiowego nadajnika wojskowego stabilizowanego kwarcem w zakresie fal krótkich.Odbiornik opracowany specjalnie do tego celu, układ kodowania i dekodowania rozkazów na przekaźnikach i wybierakach (w systemie synchronicznego biegu) teletechnicznych. Układ lokalnego sterowania oparty na silniku prądu stałego i elektromagnesach z zasilaniem z akumulatorów samochodowych (prąd 24 V).Łodź o długości ok. 5 m z silnikiem spalinowym o mocy ok. 32 KM. Sterowana mogła być: recznie (przez koło sterowe i zmianę pręędkości regulując dopływ paliwa); elektrycznie lokalnie w łodzi (przez przełączniki przy pulpicie sterowania elektrycznego); zdalnie drogą radiową (nadajnik na lądzie, odbiornik w łodzi). Prace rozpoczęto w 1937 r., model zbudowano w 1938 r. Na początku 1939 r. przeprowadzono próby z pozytywnym skutkiem. W Czerwcu 1939 r. przeprowadzono pokaz dla władz wojskowych na Bugo-Narwi w Zegrzu. Łódź była bez uzbrojenia i wyposażenia wojskowego - miała być opracowama wersja do wysadzania obiektów w portach. (Chyba gdzieś czytałem o próbach tej łodzi sterowanej z samolotu, a przeprowadzanych na Zatoce Gdańskiej)
Pan S. Ilka wspomina też o tankietce (czołgu) zdalnie sterowanej przez radio lub przez kabel do wysadzania obiektów naziemnych opracowywanej przez Laboratorium radiowe Ministerstwa Spraw Wojskowych przy udziale konstruktorów i mechaników samochodowych. Był to wózek czołgowy na gąsienicach gumowych napędzany 4 silnikami elektrycznymi o mocy 1 kW każdy. Długość ok. 2 m, szerokość ok. 1 m, wysokość ok. 0,5 m. Niestety nie zdążono zmontować i uruchomić tego pojazdu przed wojną.
  • 2 weeks later...
Napisano

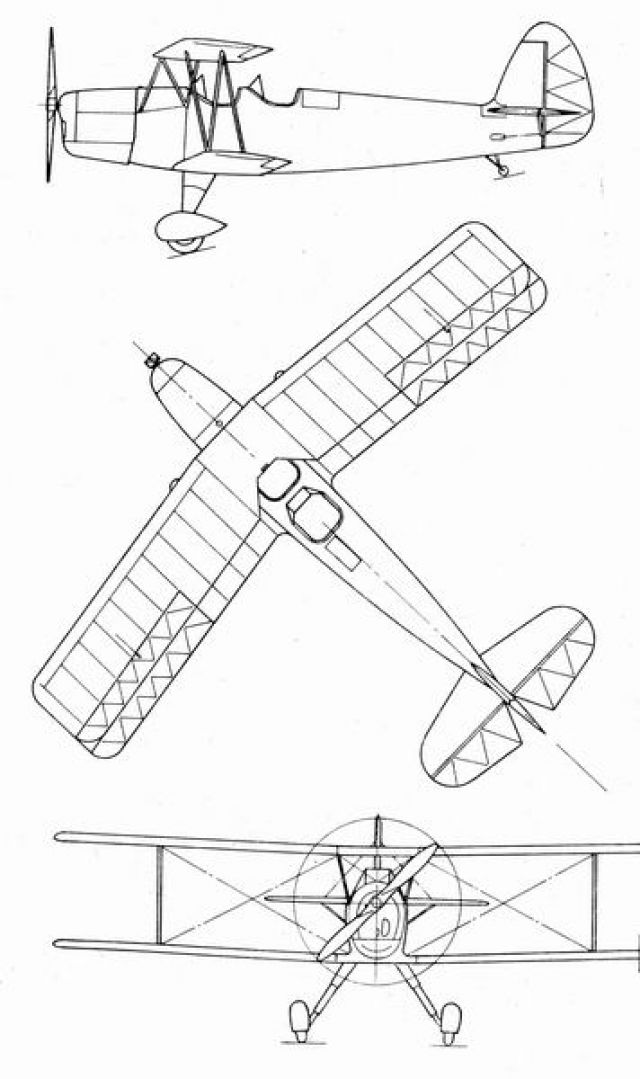

Rysunek PWS-35 Ogar-najprawdopodobniej prototypu użyto we wrześniu 1939 roku-może po tym wysypie zdjęć na E-bay,możliwe iż pokaże się i coś do Ogara

Napisano

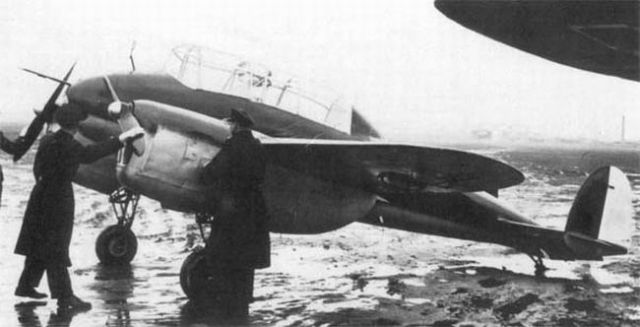

Drugi prototyp PWS-33 Wyżeł-pokazywany podchorążym w marcu 1939 roku na Okęciu-ten egzemplarz dostał się w ręce niemców i najprawdopodobniej uległ dewastacji na Okęciu,pierwszy uległ zniszczeniu w wytwórni.

Napisano

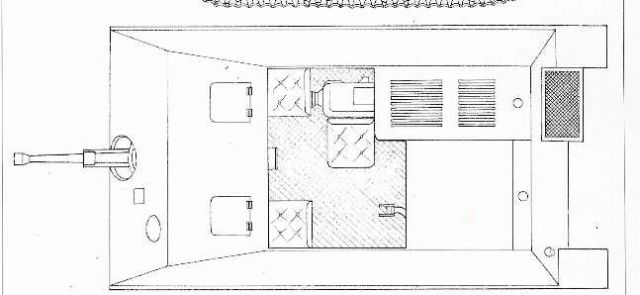

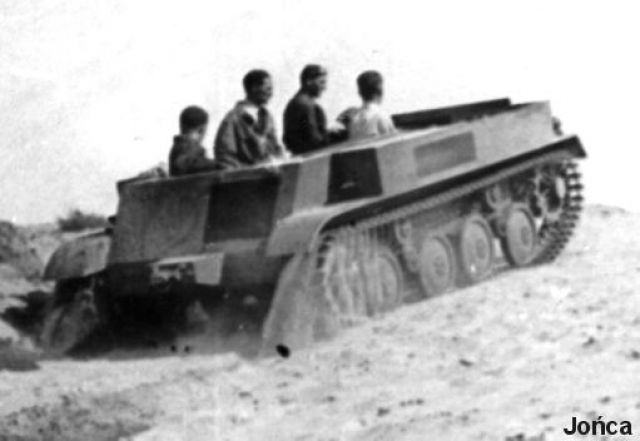

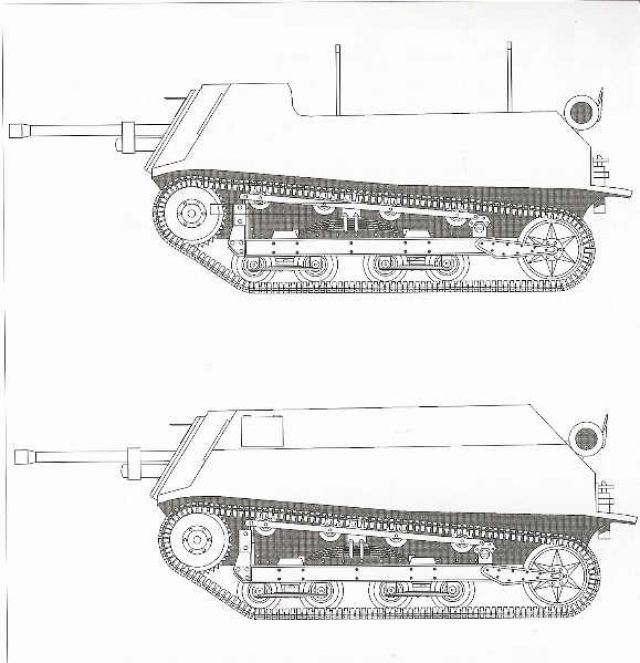

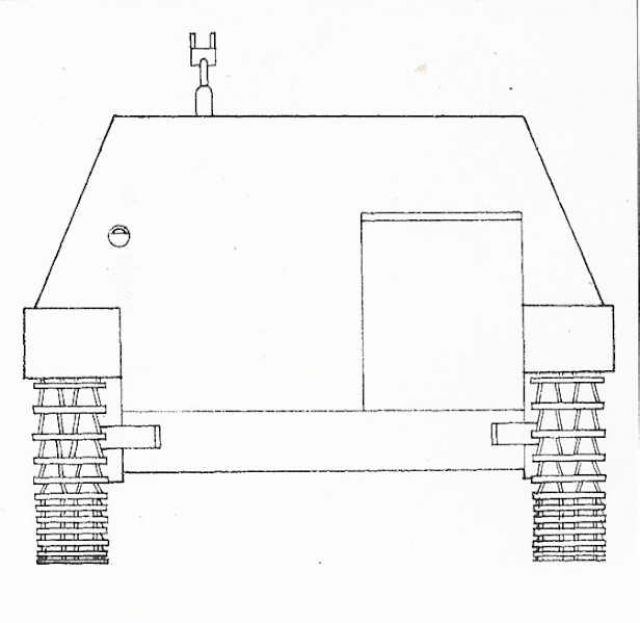

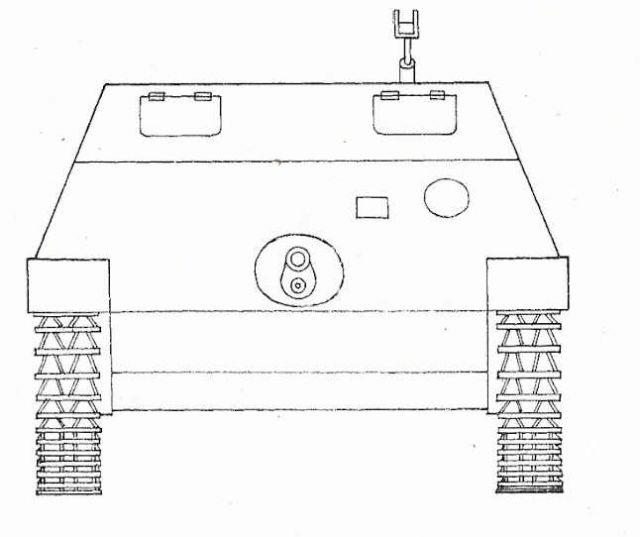

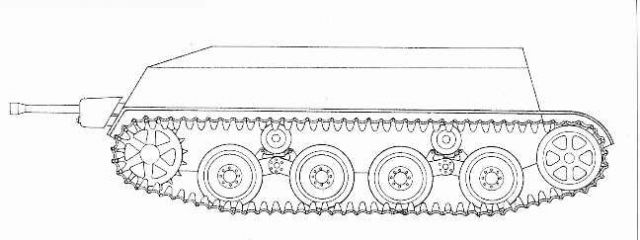

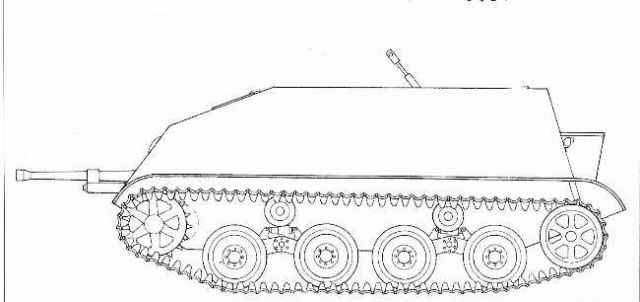

Mam pytanie do znawcow polskiej pancerki-czy są jakiekolwiek zdjęcia wnętrza wieży i przedziału bojowego czołgu 4TP???
Gdzie można szukać materiałów.Chcę pomóc znanemu modelarzowi,ktory podjął się budowy tego modelu czołgu w skali 1:25 od podstaw-prace już trwają i wykonane są elementy i detale na podstawie znanych zdjęć.....Za każdą pomoc dzięki
  • 2 weeks later...
Napisano
mam pytanie, w jaki sposob byl skonstruowany system kola napinajacego w prototypie pzinz 140 (4tp) czy sa moze jakies zdjecia, ewentualnie rysunki, byc moze ktos moze przeslac powiekszony fragment zdjecia tej czesci czolgu?
Napisano
Na forum modelarskim byla niedawno na ten temat dyskusja i ustalono, ze byl to zapewne jakis mechanizm mimosrodowy.
http://img388.imageshack.us/img388/6813/9053b35f50a432aeku3.jpg
