Jumo 211

[radett]

Tak się składa że mam wykonać dokładny model tego silnika w związku z tym ogromna prośba do szanownych forumowiczów o poratowanie mnie materiałami (zdjęcia, rysunki a przede wszystkim wymiary). Mam na razie bardzo skromny zestaw zdjęć, które nie są wystarczające do rzetelnego i dokładnego wykonania modelu.
Bardzo proszę o pomoc.

[njorl]

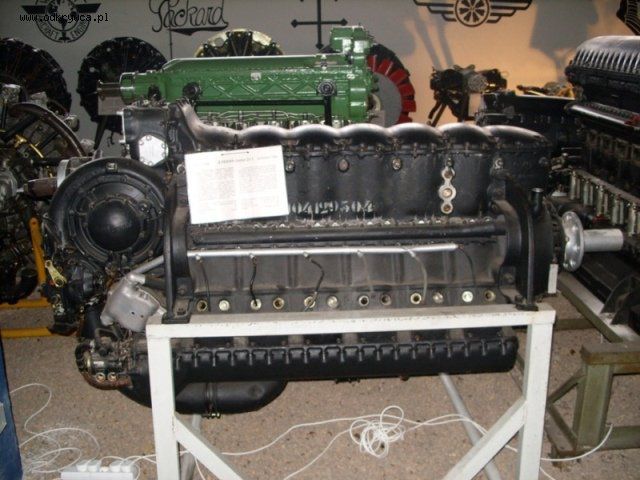

Jak masz niedaleko, to wybierz się do MLP w Krakowie.

http://www.muzeumlotnictwa.pl/zbiory_sz.php?ido=181&w=p

Pozdr.,
MJU

[radett]

W tym sęk że mam daleko (przeciwległy kraniec kraju)

[njorl]

I jeszcze z cyfrowych zasobów MLP w Krakowie:

Jumo 211 F u. J, Unterschiede der Baureihe 2 gegen der Baureihe 1 (Jumo 211 F oraz J, Różnice między serią 2 a serią 1) - http://www.muzeumlotnictwa.pl/index.php/digitalizacja/katalog/863

Jumo 211 F u. J Baureihe 1, Teilüberholungsanleitung (Jumo 211 F oraz J serii 1, Instrukcja przeglądu częściowego [dosłownie, pewnie da się to lepiej przetłumaczyć]) - http://www.muzeumlotnictwa.pl/index.php/digitalizacja/katalog/864

Junkers Flugmotor Jumo 211 B-H, Verkleinerungen der Lehrtaffeln (Silnik lotniczy Junkers Jumo 211 B-H, Miniatury tablic poglądowych służących do nauki [uff...]) - http://www.muzeumlotnictwa.pl/index.php/digitalizacja/katalog/868

Junkers Flugmotor Jumo 211 F u. J (Silnik lotniczy Junkers Jumo 211 F oraz J) - http://www.muzeumlotnictwa.pl/index.php/digitalizacja/katalog/869

Pozdr.,
MJU

[radett]

Dzięki wielkie nie trafiłem na nie w swych poszukiwaniach.
Daje to już jakiś pogląd , przydałyby się jeszcze wymiary do pełnej satysfakcji modelarskiej :D

[Woodhaven]

http://www.dobroni.pl/rekonstrukcje,silnik-jumo-211f-samolotu-heinkel-he-111-w-zamku-gniew,11716
