Magnes neodymowy+ uchwyt.

[zebros]

Witam. W związku z wszelakimi pytaniami typu:
- jaki magnes wykorzystać?
- jaka lina?
- jakich materiałów użyć do uchwytu?
- jak wykonać obejmę?

itp. itd. postanowiłem zamieścić temat oparty na moich doświadczeniach z neodymami których miałem chyba ze 4.

1. Wiele pytań widzianych na forum dotyczy jaki magnes użyć do poszukiwania fantów pod wodą. Uznaje się iż magnes 70x30mm to standard. Oczywiście wszystko uzależnione od tego jakiej wielkości fanty chcemy wyciągać i ile krzepy" posiadamy. Ja osobiście polecam neodymki wymiarów podanych powyżej z racji iż posiadają dobrą przyczepność nie wiele mniejszą od ich większych odpowiedników i niższą masę co wpływa przy większej ilości rzutów na zmęczenie oraz cene. Drugą sprawą na która warto zwrócić uwagę to gęstość najlepiej by odpowiadała N42 lub wyżej. Co za tym idzie? - cena.

2. Jakiej liny użyć? Z moich doświadczeń wynika że chyba najlepszą liną jakiej teraz używam to lina polipropylenowa od grubości 10-12mm. Dla czego?
-Bardzo wytrzymała na zrywanie
-odporna na nierozciągnięcia
-nie chłonie wody
Osobiście używam 10mm z racji tego że jest lżejsza, zajmuje mniej miejsca i do magnesu 70x30mm w zupełności wystarczy z dużym zapasem Wytrzymałościowym. Ważne jest by lina była dobrze zawiązana i odizolowana od ewentualnych ostrych krawędzi. KONIEC LINY ZAWSZE PRZYWIĄZANY (drzewo, śledź, pomost)!! Dla czego? Jak wiadomo to tylko lina ma prawo się splątać, przy mocniejszym zamachu może jej braknąć, a wiec lina wraz z neodymem wędruje do wody.

3.Wypisze co ja użyłem do wykonania standardowej obejmy.
-płaskownik (stalowy, ocynk, kwasowy) 2mm
-wiertło 8mm
-wiertarka
-młotek
-śruby (na zdjeciu chwilowo brak odpowiednich) x2
-giętarka/imadło/cokolwiek do uzyskania kształtu
-miara/suwmiarka (opcjonalnie)
-blacha (ocynk, kwasowa) 0.5mm

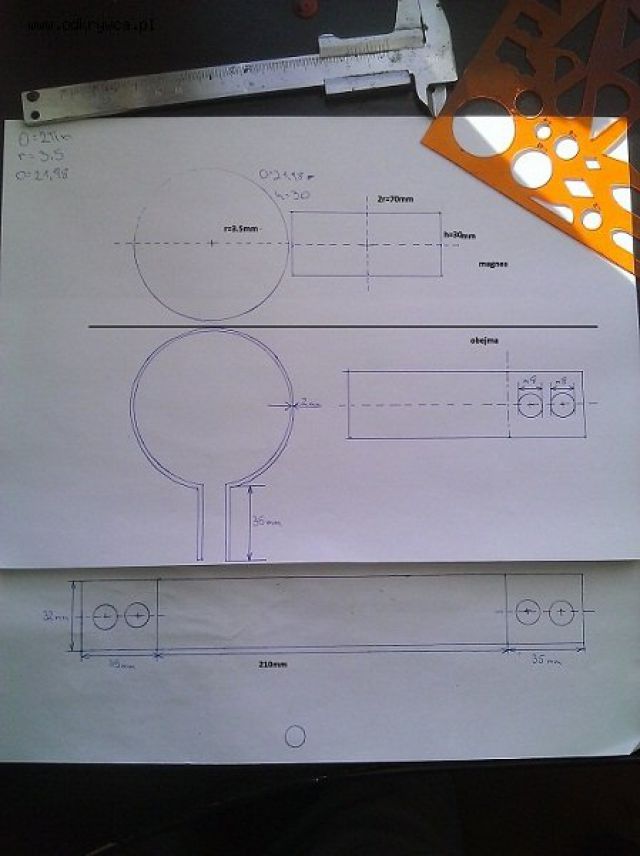

4. Szkic takowej obejmy z wymiarami dla neodyma 70x 30mm daje poniżej:)

Pewnie znajdą sie pytania dla czego takie połączenie z liną a nie inne... otóż odpowiadam.
Obejma takowa jest przystosowana do połączenia miękkiego (lina) i twardego ( a kiju"). W miejscu zamiast 2 płaskowników może być umieszczony pręt gwintowany pręt grubości 1.2mm który wkręca się w rurę. Osobiście uważam że połączenie sztywne jest dość nie wygodne, ale czemu by się nie przygotować na takową ewentualność.

[zebros]

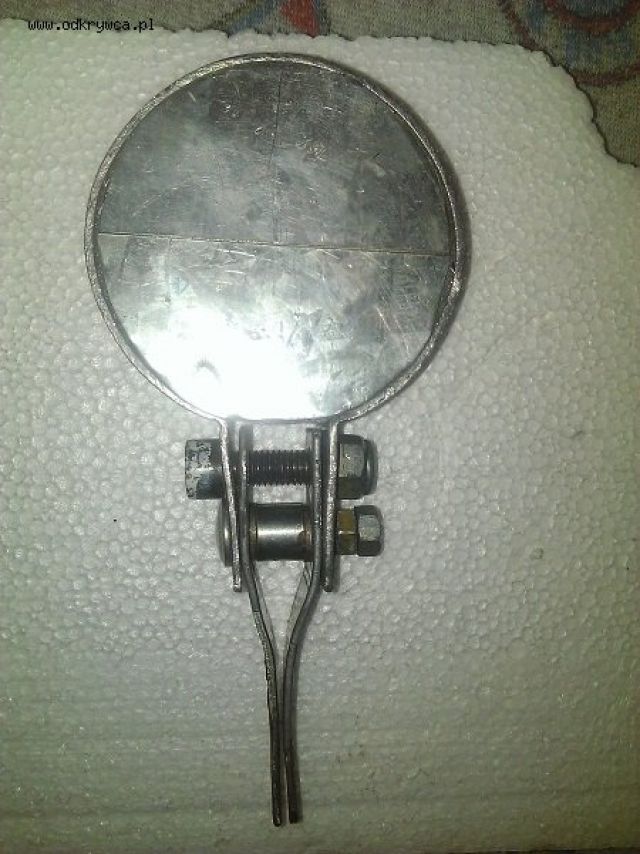

Jutro bedą nowe śruby.

[zebros]

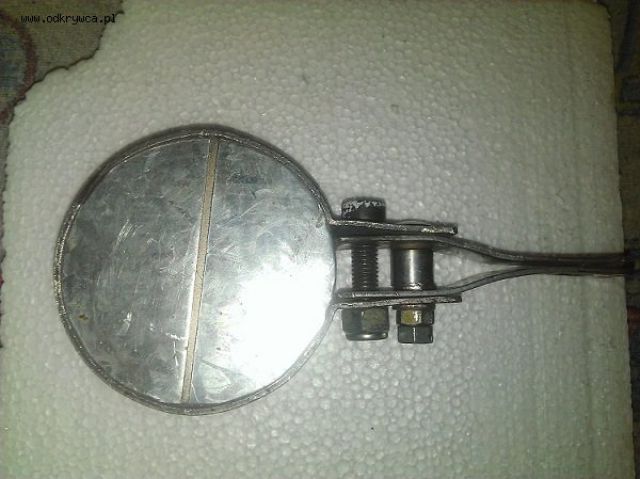

i jeszcze druga strona.

[dareg]

polecam zerknac na to forum tam sa zdjecia i jest napisane co i jak, pozdrawiam

http://www.magnesyneodymowe.com

[Hebda]

Obejma do rur może być?
http://www.google.com/imgres?imgurl=http://www.sklepogrodzenia.pl/productfiles/279/1.jpg&imgrefurl=http://www.sklepogrodzenia.pl/details,id-279-%2520Obejma__koncowa_ocynkowana.html&h=480&w=640&tbnid=q7m2s76DE3Wx_M:&docid=L5_YnzNsdJix9M&ei=F_j-VdPJA8TpUpOvmqgE&tbm=isch&ved=0CC8QMygSMBJqFQoTCJOxt6ichsgCFcS0FAodk5cGRQ

Czy boki(okrągłe) są potrzebne czy wystarczy tylko obejma wg okręgu?

[IdeL]

Widzę, że odgrzany kotlet, ale spytam przy okazji - Jak z wytrzymałością takiej konstrukcji? Nie pękają magnesy od rzucania i uderzeń? Bądź co bądź neodymy są strasznie kruche i normalnie potrafią pęknąć nawet wskutek uderzenia po przyciągnięciu.

[Hebda]

Odgrzałem bo w weekend do Wrocka jadę a mam miejscówkę gdzie z opiekunem miejsca chcemy poholować za łódką:)

Taka ciekawa odnoga odry:)

Magnes kupię ale obudowe sam muszę sklecić:)

[IdeL]

Pomysł fajny, ale cały czas ciekawi mnie jak to zrobić, aby przy rzucaniu nie pękła struktura samych magnesów.
Mam sporo neodymów odzyskanych ze starych dysków twardych i zauważyłem, że wystarczy je kilka razy stuknąć, aby zaczęły pękać. I to raczej takie konkretne egzemplarze, o grubości 5-7mm x 15-30mm. A podejrzewam, że w kontakcie z kawałkiem metalu podczas rzucania dojdzie do podobnych zdarzeń.

[Hebda]

Z łódki opuszczę na dno i zaczne holować do złapania więc:)

Popytam znajomego co do pęknięć bo robi doświadczenia z neodymami na uczelni gdzie pracuję,znaczy z dysków odzyskuje i przetapia na większe,lepsze aj waj:)

---

Post został zmieniony ostatnio przez moderatora Hebda 12:50 21-09-2015

[Szukanko]

Obejma do bani.Szybko rozwalisz magnes.Potrzebna jest solidna obudowa jak np. ta http://allegro.pl/obudowa-70x50-na-magnes-neodymowy-wykrywacz-metali-i5681893857.html Miałem,używałem,polecam.Przed włożeniem magnesu do obudowy wnętrze nasmarować gęstym smarem.

[Hebda]

to to obejma ze ściankami:)

Coś skombinuje

[IdeL]

Hebda, jak on to robi?
Wszystkie mi znane materiały magnetyczne tracą swoje właściwości pod wpływem wysokiej temperatury?
O neodymach nic nie wiem w kwestii ich formowania.
Gdybyś dowiedział się czegoś więcej, podziel się. :)

[Hebda]

Idel,przedyskutuje to z nim:)

[IdeL]

Nic na ten temat nie mogę znaleźć. Topi to czy jak? :O

[Szukanko]

morello - magnes 70x50 lub 70x60.Magnesy można łączyć.

[PENelektronik]

Witam
Budowniczowie magnesów do poszukiwań zapominają, lub nie wiedzą o tym że magnes neodymowy jest wytwarzany technologią spiekania proszków, i jest porowaty, chłonie wilgoć, która chętnie penetruje porowate wnętrze bryły magnesu, i magnes rozpada się.
Dlatego magnes neodymowy jaki znamy jest pokryty powłoką ochronną, najczęściej niklową, która zabezpiecza porowatą strukturę magnesu przed dostaniem się do niej wody.

Jeśli zbudujemy obejmę magnesu i będziemy go wrzucać do wody, to będzie narażony na zdarcie powłoki i kontakt z wodą.
Czyli szybki jego koniec.

Tak więc budując magnes do poszukiwań na lince, należy obudować go materiałem zabezpieczającym, i aby zapewnić dobre przyleganie do znaleziska należy wykonać nabiegunniki z płyt stalowych o grubości co najmiej 5mm, w zależności od wielkości magnesu, im większy magnes tym grubsze nabiegunniki.
Oczywiście nabiegunniki wykonane tak aby nie zwierały biegunów pola magnesu.
Stosowanie nabiegunników ma jeszcze tę zaletę, że umożliwia bezpieczny transport takiego ustrojstwa po założeniu zwory zwierającej nabiegunniki.
Zwora musi być wykonana z takiej samej płyty jak nabiegunniki.



Pozdrawiam
Wiesław Wieczorek

[IdeL]

Zauważyłem, że dopóki magnes neodymowy jest dobrze przyklejony do metalowej płytki (tak jak ma to miejsce w dyskach) jego podatność na uszkodzenia przy udarach jest zdecydowanie mniejsza. Generalnie da się nim nawet rzucać bez uszczerbku na samej strukturze magnesu.

Ciekawe jaka temperatura jest wymagana aby zaszło zjawisko spiekania proszków dla neodymu?

[Hebda]

Przy kolejnym spotkaniu się dowiem:)

Jak na razie mi magnes jest potrzebny na jeden,dwa dni,skrzynka piwa na łódkę,grill na brzegu i heja banana:)
Jak się wkręcę to zainwestuje w lepszy,jak na razie czekam na przesyłkę:)

[Hebda]

Coś skleciłem,fotki na razie wolę nie wrzucać coby wstydu nie było:)

Może popękać,może go rdza zeżreć,byle dwa dni pociągnął po dnie wrocławskiej odry

[Czlowieksniegu]

wrocławskiej odry"

Ciesz się chłopie, że mnie łeb boli i idę się kawy napić...

[Hebda]

No a co? :D

Jak dawniej-na szaber to do Was:D

[Czlowieksniegu]

Słyszałem coś o słoikach i imigrantach....

[Hebda]

Ryb tym razem nie będę łowił
Obiecuje:)

[krecisko_NW]

Jak zwykły użytkownik pisze nie na temat to dostaje żółtą kartkę.

[Czlowieksniegu]

krecisko_NW (20 / 0) 2015-09-25 19:13:09

Jak zwykły użytkownik pisze nie na temat to dostaje żółtą kartkę."

No i co my teraz mamy z takim wpisem nie na temat zrobić?
