Biedka

[lew_1988]

Ten niby odbojnik" to mocowanie masztu plot zobacz na pierwsze zdjęcie, które zamieściłem.

[lew_1988]

http://odkrywca.pl/pokaz_watek.php?id=511339

[kopijnik2]

ładna fotka
tu mojej niema

[kopijnik2]

masz tu dyszel odbojnik"
http://myvimu.com/exhibit/43248217?ref=1023
nijak do podstawy plot nie pasuje

[kopijnik2]

w tym wątku jest analogiczna skrzynia
http://odkrywca.pl/pokaz_watek.php?id=264760
to już czwarta

[kopijnik2]

szukamy fotografii Puszka z tłumikiem płomieni
powinna mieć ok 20cm średnicy

[kopijnik2]

dokumentacja się rozrosła
nowe widoki, owe" informacje

nowe elementy obrysu zewnętrznego
różnice między biedką ckm a amunicyjną
ponawiam link
http://myvimu.com/collection/43119519?ref=1023

[lew_1988]

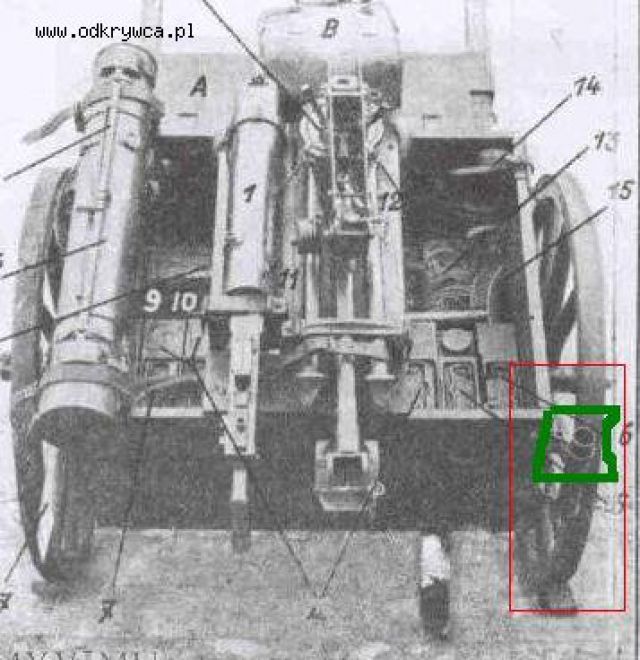

odbojnik" pod kątem -widać wyraźnie,że ma otwór do wsunięcia masztu plot...

[kopijnik2]

a to nie ulega dyskusji...
patrz niżej bliżej osi pojazdu ale nie centrycznie
i w pozostałych linkach odbojnik"
http://myvimu.com/exhibit/43248217-biedka-domniemany-dyszel-odbojnik?ref=1023
poniżej skrzyni - w pionie wystaje za" skrzynię
forma resoru-płozy podparta do ramy

[lew_1988]

No tak to się nie zrozumieliśmy, nie wiem czy to podparcie o którym teraz mówimy było składane czy nie. Nie wiem jak to się konkretnie nazywa. Wiadomo,że służyło jako podpórka tyłu biedki po wyprzęgnięciu, podobnie jak składana pod nóżka biedki, która była z przodu. Mój znajomy chce taka biedkę niedługo robić są już koła ale brak jest jakichś dokładniejszych planów i rysunków, a do oryginału nie mamy dostępu więc przydałyby się WT, ewentualnie jakieś dobre fotografie i wymiary mogą być nawet zrekonstruowanej biedki, żebyśmy mogli mniej więcej zacząć szykować drewno i okucia wraz z resorami.

[lew_1988]

W końcu twoja biedka to amunicyjna czy pod ckm?

[kopijnik2]

śmiem twierdzić
4 zachowane skrzynie to amunicyjne biedki
od ckm-owej nie widziałem
reko - wykonano z amunicyjnego wzoru - dlatego są różnice

deski sosnowe 21 mm
podłoga 15 cm szerokości
burty parami po dwie deski do wymiaru
----
prawdopodobnie amunicyjna" uzupełniona - da cekaemową
trzeba jeszcze sprawdzić wymiary skrzyni - z wykonawczą
ale winny być identyczne

[kopijnik2]

odbojnik"
to nieskładana stopka z łapką jak w motocyklu - podparta wspornikiem - nie umieszczona w osi symetrii

[lew_1988]

Ciekawy jestem czy ta biedka z muzeum to też nie czasem amunicyjna, bardzo nisko siedzi, jakby resorów nie miała...

[kopijnik2]

zdjęcie każde to pokazuje
nie chcę być niegrzeczny - ale w ponad 20 fotkach na myvimu pokazuję ewidentne różnice amunicyjnej i ckm
wystarczy tylko popatrzeć
z epoki - tylko jedno zdjęcie amunicyjnej
za to wszystkie zachowane skrzynie

[Gebhardt]

A epoki jest jeszcze zdjecie biedek prawdopodobnie plutonowych ale (a) parszywe i (b) tak opchane kwiatami ze guzik widac a szkoda bo zrobione z gory.

[kopijnik2]

Prośba - może Koledzy mają gotowe odpowiedzi
Dotyczy ckm . wz.30

3 Celownik-kątomierz (wymiary futerału)

8 Futerał z lufami zapasowymi (zdjęcie i wymiary)
9 Noszak do karabina (zdjęcie)
10 Noszaki do skrzynek amunicyjnych (zdjęcie)
11 Siatka do maskowania (wymiary)

14 Puszka z tłumikiem płomieni (zdjęcie i wymiary)
15 Kolba przeciwlotnicza (zdjęcie)
16 Dalmierz (wymiary futerału)
17 Tyczki (długość)

[lew_1988]

Na tej stronie jest zdjęcie oryginalnej kolb plot założonej na ckm wz. 30.

[lew_1988]

http://wojskoitechnika.cba.pl/dane/ckmwz30.html

[lew_1988]

prosiłes o fotki kół oto one wys 1m
http://allegro.pl/kola-do-wozu-ozdoba-lub-do-wozu-2-sztuki-i2388919542.html nie przywione brak kornika.

[lew_1988]

Miało być nie pokrzywione. Pytanie o o śruby wkręcone z boku w obręcze kół dla wzmocnienia szprych. Otóż w naszych kołach ich nie ma nie wiem czy z obu stron miały one półokrągłe łby czy były one kute w jakiś sposób ze zdjęć widać tylko jedną ich stronę, poza tym nie wiem w jakiej sa one odłegłości od siebie. Osi nie mamy jeszcze najpierw robimy koła trzeba gdzie niegdzie lekko podszpachlowac niewilkie wykruszenia. Ogólnie koła mocne, przyjechały z Niemiec cena też była dobra tylko 130 za parę.

[kopijnik2]

trochę trzeba będzie oszukać"
2 i 4 fotka
http://myvimu.com/exhibit/43248217-biedka-domniemany-dyszel-odbojnik?ref=1023
koło zbudowane z 12 części łuku łączonych po dwie śruby(nity)

[lew_1988]

Tak no niestety, ale były kupione za bardzo dobra cene więc jakoś to przebolejemy. Normalne śruby na ośmiokątne nakrętki, chyba odpadają trzeba by chyba zanitować?

[kopijnik2]

nie spiesz się...
będę rozwiązywał te same problemy

[Bandi1973]

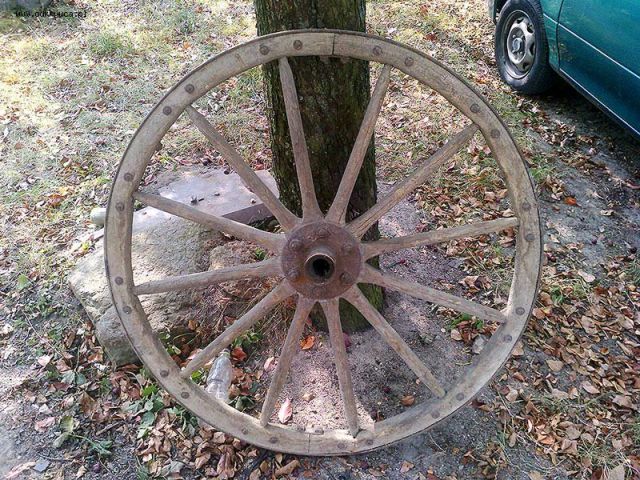

Jest w mojej okolicy takie kółko do wzięcia, odkręcone z czegoś wojskowego, z drugiego została się tylko piasta i kilka zbutwiałych szprych. Jakby kogoś interesowało to piszcie na priv.
